1ª Lista de mecânica dos fluidos CCE0772 2018.2

Questão 01
Qual é a altura da coluna de mercúrio (
3136000Hg N m 
) que irá produzir na base a mesma pressão de uma
coluna de água de 5m de altura? (
2
310000H O N m 
).
Questão 02

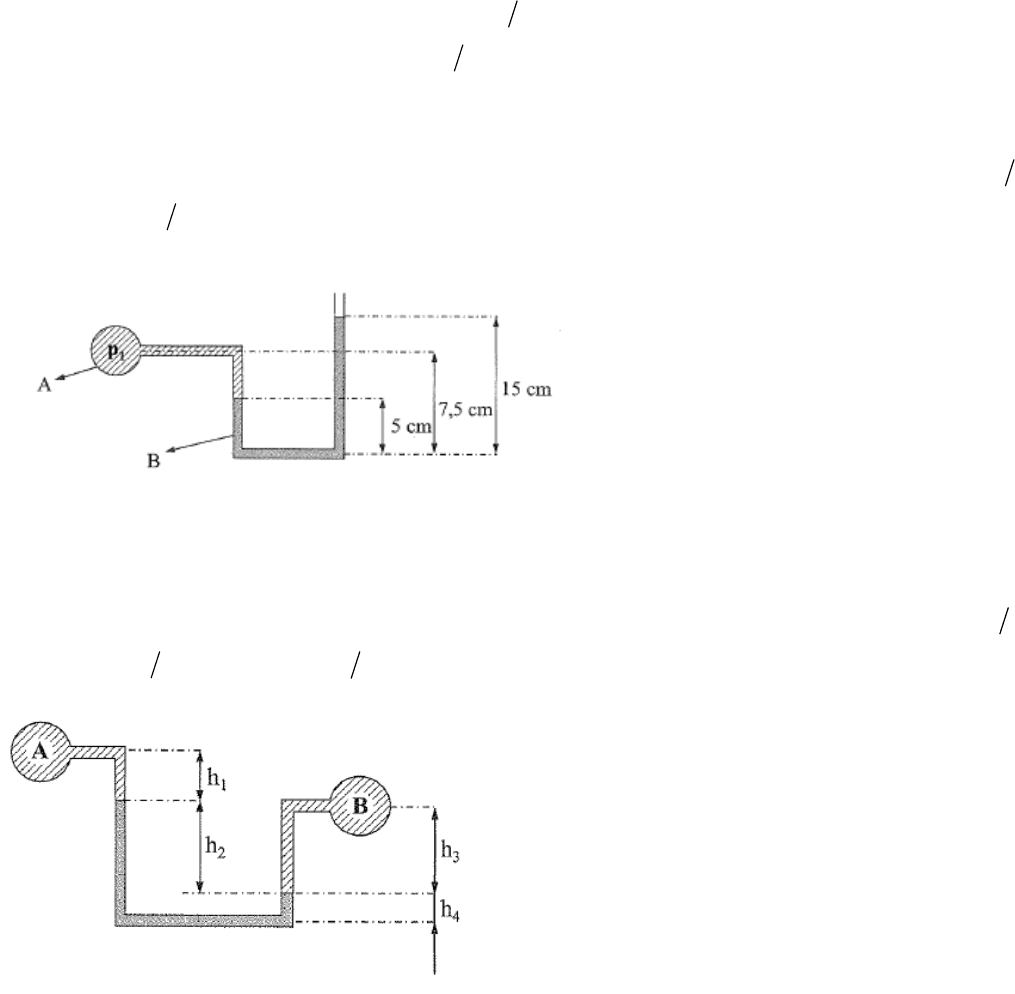

No manômetro da figura, o fluido A é água e o fluido B, mercúrio. Qual é a pressão P1? Dados
3136000Hg N m 
e
2
310000H O N m 
.

Questão 03
No manômetro diferencial da figura, o fluido A é água, B é óleo é o fluido manométrico é mercúrio. Sendo h1 =
25cm, h2 = 100cm, h3=80cm e h4 = 10cm, qual é a diferença de pressão pA – pB? Dados:
3136000Hg N m 
,
2
310000H O N m 
 e
38000óleo N m 
.








Questão 04
Calcular a leitura do manômetro A da figura. Dados
3136000Hg N m 
.

Questão 05
Um navio desloca 9,45.106N e tem uma seção de flutuação como indicada na figura. O centro de carena está a 1,8m
abaixo da superfície de flutuação e o centro de gravidade, a 0,3m. Determinar a altura metacêntrica em relação a
uma inclinação em torno do eixo y.

Questão 06
Um tanque hermeticamente fechado possui uma aceleração de 6 m/s2 para a direita. Qual é a pressão nos
manômetros A e B indicados na figura? Qual é a inclinação das superfícies de pressão constantes. Dados
2
310000H O N m 
e
210g m s
.


 Questão 07
Determinar a diferença de pressão entre dois pontos genéricos de um tanque cheio de água acelerado verticalmente
para cima com uma aceleração
5.ya g
.


Questão 08
Um tubo em U contendo água é montado num carro de corrida. O carro parte com aceleração constante e 5s após a
partida a água no tubo em U apresenta a configuração indicada na figura. Sendo
29,8g m s
.

a) Qual é a aceleração?
b) Qual é a velocidade do carro neste instante?

Questão 09
Um tanque cúbico de 0,6 m de lado, com óleo até a metade, é acelerado ao longo de um plano inclinado de 30º
com a horizontal. Determinar a inclinação da superfície livre em relação ao plano inclinado.

Questão 10
Um tanque de base circular possui um tubo vertical cujo eixo está a uma distância R do eixo do tanque.
Inicialmente encontra-se parado e cheio de água até o nível da tampa. Em seguida, passa a girar em torno de seu
eixo com uma rotação de
120 rpm 
 , e o nível da água no tubo vertical sobre até uma altura h acima do
nível, no centro aberto à atmosfera. Calcular h no ponto médio do tubo vertical. Dados :
0,5
R m


,
31000 kg m 
 e
210g m s
.
