Construção de um transformador toroidal caseiro
PROJETOS , PROJETOS DE FONTES
Manual passo a passo de como fazer um transformador toroidal de alta potência.
As 3 grandes desvantagens dos Transformadores Quadrados que são
usados para dispositivos de alta potência são: Seu tamanho exagerado,
grande peso e alto custo. Por causa disso, assumimos a tarefa de
investigar como os transformadores são feitos, que são usados para
amplicadores de alta potência. No meio da investigação, vimos que no
mundo, os especialistas no assunto, como os lipinos, indonésios e
outros lugares da Ásia; Todos tinham em comum o uso de
Transformadores Toroidais . Um exemplo são os amplicadores Kesler ,
Crest Audio , Crell , Konzert e Crownentre outras marcas. Ao perceber isso, fomos forçados a procurar um jeito simples de
fazê-los nós mesmos.
Vericamos que os transformadores quadrados são adequados quando usados em baixa potência. De 1W até 800W. Mas
se quisermos reunir poderes superiores, devemos; para economia, tamanho, estabilidade e peso, use Transformadores
Toroidais. E claro! Estes também podem ser usados para os amplicadores do vídeo rockolas .
Mais uma vez, esperamos que, se você for construir um transformador toroidal com este manual; Você deve ler o artigo
inteiro e conscienciosamente. Isso obterá o resultado positivo que todos esperamos ao realizar esse tipo de tarefa. Como
sempre, esperamos poder demonstrar de forma prática e simples, poupando-lhe erros, dinheiro e tempo, que é nalmente
o mais valioso de todos.
No artigo anterior, ensinamos como fazer transformadores quadrados com folhas na forma de ( E ) e na forma de ( I ).
Lembre-se de que um transformador consiste em um enrolamento primário e um enrolamento secundário em um núcleo.
Eles estão isolados; tanto o núcleo dos enrolamentos, como os dois enrolamentos entre si. Um transformador pode ser
projetado para diminuir a tensão ou para aumentá-la. Também para isolar a voltagem da rede pública. Desta vez, vamos
explicar como fazer transformadores toroidais (na forma de um donut), apenas com um núcleo de ferro-silício.
NOTA : Todas as informações que forneceremos abaixo foram adquiridas principalmente a partir da experiência diária. A
ideia do nosso site é encorajar mais pessoas a fabricar e a viver em electrónica, apesar do seu conhecimento limitado. É por
1
2
3
Planilha de Mapeamento de
Processos no Excel. Crie seus mapas
por 3x R$50. Teste grátis
LUZ Planilhas
Saber mais
Anuncio
ARTIGOS RECENTES
HOME ROCKOLAS SLOTS TUTORIAIS PROJETOS AJUDA LOJA CONSULTORIA

Acesse esse e outros materiais grátis

Ao se conectar, você aceita os Termos de Uso e a Política de Privacidade.

Já tem cadastro?


07/12/2018 Construção de um transformador toroidal caseiro
http://www.videorockola.com/proyectos-electronicos/fuentes/construccion-de-un-transformador-toroidal-casero/ 2/9
isso que não usamos linguagem complicada nem conamos em fórmulas complexas que podem desencorajar iniciantes ou
pessoas que praticam a autoaprendizagem.
Lembre-se de que os enrolamentos de um transformador são os magnéticos esmaltados com verniz dielétrico, que serve
como isolante elétrico. Eles são enrolados em torno do núcleo ou à mão ou com a ajuda de uma máquina. O número de
voltas do o determina a voltagem. Uma volta completa ao redor do núcleo é equivalente a um turno.
O enrolamento primário é aquele que recebe a voltagem da rede pública, seja 120V ou 220V AC, dependendo do país. O
enrolamento secundário é a saída de tensão do transformador.

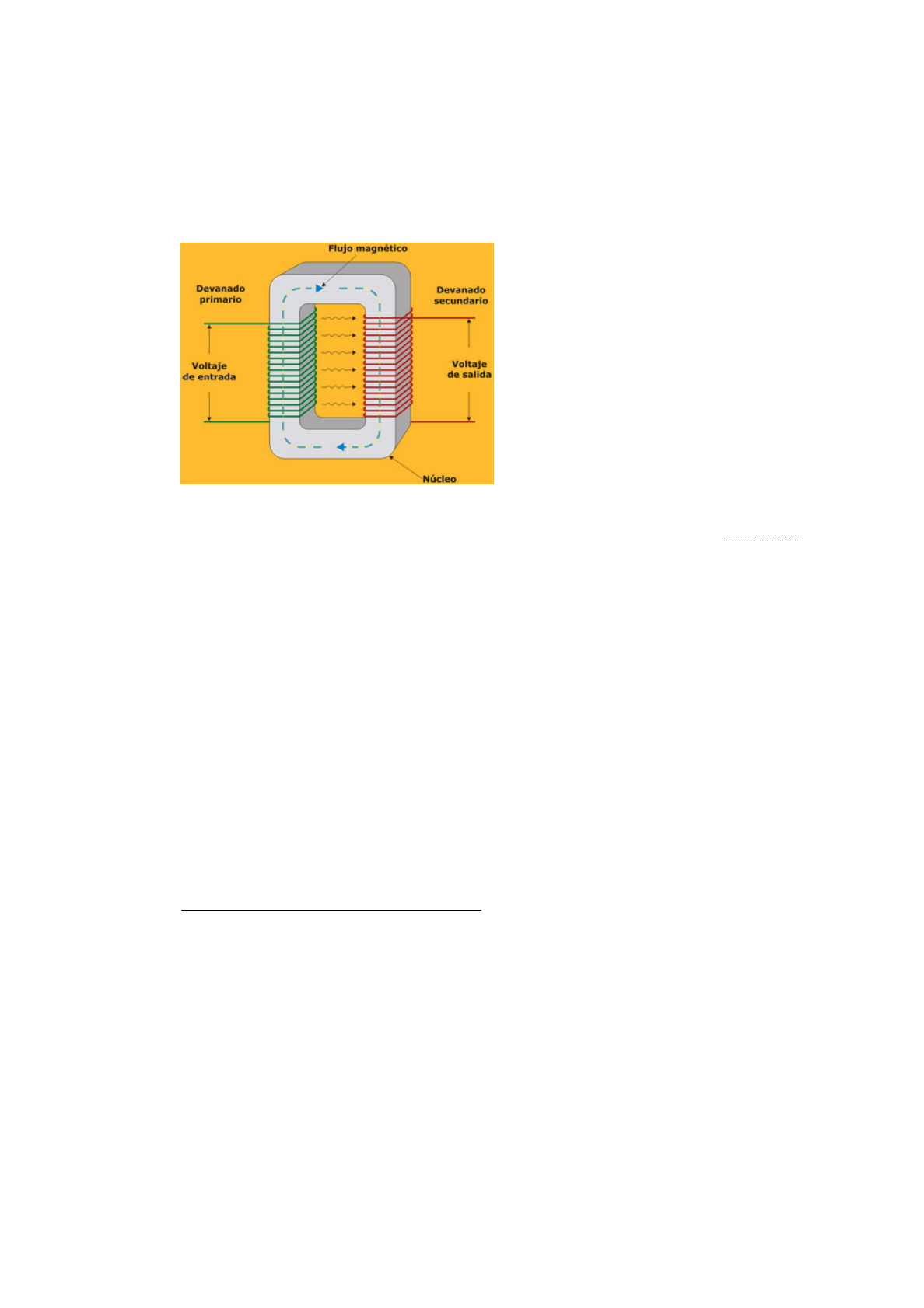

O enrolamento secundário é acionado por um campo magnético
produzido pelo enrolamento primário, induzido no núcleo. Um
transformador com uma relação de 1: 1 gera uma voltagem
quase igual à que entra nele. Digo quase, já que devido às
pequenas perdas não é suciente entregar exatamente o
mesmo. Por exemplo; entre com 12 volts, na saída teremos
cerca de 11 volts aprox.
Se a relação for de 1: 2 (primário: secundário), a tensão fornecida
pelo enrolamento secundário será o dobro daquela que entra no
enrolamento primário. Por exemplo; 12 volts entram, na saída
teremos entre 23 e 24 volts aproximadamente.
Uma relação de 1: 3 resultará em uma tensão secundária 3 vezes
maior que a tensão no enrolamento primário. Por exemplo;
entre 12 volts, na saída teremos entre 35 e 36 volts
aproximadamente.
Devemos ter em mente que tudo o que foi dito acima se aplica apenas a um transformador sem carga. Quando o
transformador é colocado em funcionamento, isto é, alimentar um circuito; por exemplo, um amplicador , uma queda de
tensão é registrada e, portanto, uma diferença entre a tensão de entrada e a tensão de saída, que não corresponde mais à
razão ou ao cálculo que zemos entre o número de voltas do enrolamento primário e a quantidade do secundário
Esta perda de tensão deve-se principalmente ao facto de o acoplamento magnético do enrolamento primário e dos
enrolamentos secundários através do núcleo não atingir uma eciência de 100%. E também fatores como a qualidade do o
de cobre. Quanto menor a sua qualidade, maior a sua resistência à corrente.
A transferência de energia entre o enrolamento primário e o enrolamento secundário é feita magneticamente, através do
núcleo e do ar.
Lembre-se de que os enrolamentos primário e secundário nunca são eletricamente conectados uns aos outros, a menos
que seja um Auto-transformador e isso é outro problema.
Os transformadores toroidais são solenóides alto desempenho. Lembre-se de que um dispositivo solenoide é chamado de
dispositivo físico capaz de gerar um campo magnético estável e forte em seu interior e muito fraco em seu exterior.
Indutores são aqueles que, como o nome indica, induzem correntes de uma bobina para outra ou outras próximas. Eles
foram inventados em agosto de 1831 pelo físico inglês Michael Faraday.Ele descobriu que um campo magnético variável
pode induzir uma voltagem em um cabo próximo.  Isso foi chamado de Lei de Indução de Faraday. Transformadores
toroidais também possuem outra propriedade conhecida como auto-indutância, este é um tipo de resistência. Os toroidais
resistem ou lutam contra as mudanças que são geradas em sua própria corrente, seja para torná-lo maior ou menor. A
força da auto-indutância depende do número de bobinas toroidais e da corrente alternada que recebe.
Características de um transformador toroidal
Um transformador toroidal tem um campo magnético dentro dele que forma uma série de círculos magnéticos
concêntricos. Fora dele, o campo é nulo. A força deste campo magnético depende do número de voltas ou voltas que o
toroidal tem. Em outras palavras, o campo magnético diminui à medida que o diâmetro do núcleo do transformador
aumenta.
Os Transformadores Toroidais superam os transformadores clássicos em muitos campos de aplicação. Isto apesar do fato
de que eles são calculados e construídos com um procedimento mais ou menos similar.
O que torna os transformadores de toróide mais ecientes é o fato de que o uxo magnético que passa pelo núcleo de
ferro-silício sempre gira na direção de sua circunferência. Ou seja, no mesmo sentido de sua laminação. Isso se deve ao fato
de que o núcleo é uma faixa muito longa ou uma folha enrolada em espiral.

07/12/2018 Construção de um transformador toroidal caseiro
http://www.videorockola.com/proyectos-electronicos/fuentes/construccion-de-un-transformador-toroidal-casero/ 3/9
En cambio en los núcleos de tipo E, I, el ujo del campo magnético tiene que dar la vuelta para seguir el perl que forman la
E y la I.Por esto en los transformadores clásicos la pérdida del ujo magnético es mayor, sobre todo en la unión de las
chapas E con las I, lo que no ocurre en los toroidales.
Otra gran ventaja que presenta el transformador toroide, es su baja altura que permite ser instalado en sitios donde no
cabría un transformador clásico.
Para lograr la misma inductancia que un transformador clásico, un toroidal requiere menos vueltas, y puede hacerse más
pequeño en tamaño. Una vez construido, notará que se calienta menos que un transformador convencional. Esto permite
usar alambre más delgado y un núcleo de menor tamaño. Otra ventaja es, que como el campo magnético está contenido en
su interior, los transformadores toroidales se pueden colocar cerca de otroscomponentes electrónicos,sin riesgo de que se
ltren inductancias no deseadas. Se reduce la posibilidad de generar ruidos o mal funcionamiento de los circuitos
adyacentes.
Los toroidales se utilizan en las telecomunicaciones, dispositivos médicos,instrumentos musicales, amplicadores, balastos
y mucho más.
No entanto, nem tudo é rosado. Existem algumas desvantagens ao enrolá-las. Uma transformação clássica é enrolada
diretamente no carretel de arame, manualmente ou usando uma máquina rotativa. Por outro lado, ao fazer um toroidal, o
o deve passar por uma rosquinha, portanto, o comprimento do arame deve primeiro ser calculado para que não
desapareça. Lembre-se que nenhum desenho deve ser feito, especialmente no enrolamento primário.
Outra desvantagem dos toróides é o quão complicado pode ser encontrar núcleos vazios. É por isso que é melhor reciclar e
fazemos um favor ao planeta. Claro, você pode obter rolos de ta ou placa para fazer toróides. Por exemplo, em
tecolradio.comEles vendem os rolos de prato por quilo. São obtidos a partir de 3 centímetros de largura (medida da altura
do núcleo), até 9,5 centímetros. A gama é muito larga e é apenas para comprar os quilos necessários de folha e rolar para o
gosto ou necessidade.
NOTA : Toda a teoria e procedimento que iremos explicar a seguir são baseados na prática, tentativa e erro. Então tudo foi
vericado antes de fazer este manual.
Cálculo do transformador toroidal
Projetar transformadores e depois construí-los é uma tarefa muito interessante e necessária se você quiser economizar um
bom dinheiro.
O transformador que vamos ensinar a construir a seguir tem uma potência disponível de 1.225W aproximadamente. Diz-se
que está disponível porque, no nal, todo esse poder não é usado, já que o circuito não o consome. Sempre que fazemos
transformadores para amplicadores, eles são projetados um pouco acima do que é exigido pelo equipamento. Isso para
compensar as perdas.
