1a Questão (Ref.:201703569402) Acerto: 0,2 / 0,2

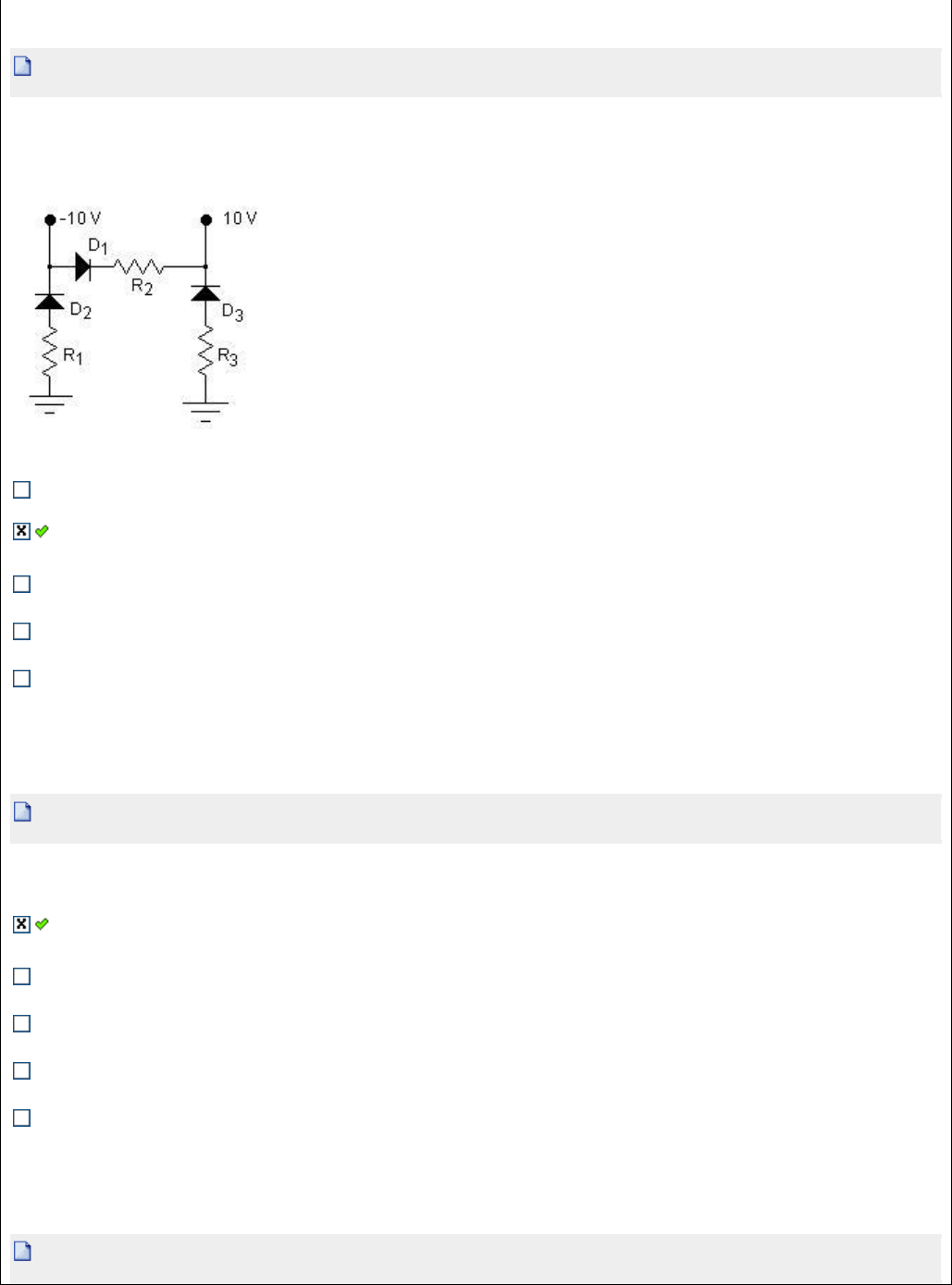

Em uma primeira aproximação considera-se o diodo como um componente ideal, que quando conduz é
considerado um curto. No circuito a seguir, considerando os diodos ideais, indique quais deles conduzem e
quais não conduzem.



D1 não conduz D2 conduz D3 conduz
 D1 não conduz D2 conduz D3 não conduz

D1 conduz D2 conduz D3 conduz

D1 conduz D2 não conduz D3 não conduz

D1 não conduz D2 não conduz D3 não conduz



2a Questão (Ref.:201704504620) Acerto: 0,2 / 0,2
São terminais de um FET:

 Gate, dreno e fonte

Catodo anodo e gate

base1 base2 e emissor

Base, dreno e supridouro

Base, coletor e emissor



3a Questão (Ref.:201704591992) Acerto: 0,2 / 0,2
Uma das maiores e mais importantes aplicações para o diodo Zener é servir como regulador de tensão,
proporcionando tensões estáveis para uso em fontes de alimentação, voltímetros e outros instrumentos. O
circuito da figura abaixo é implementado com o uso de diodos Zener, e a tensão aplicada na entrada do circuito
é senoidal , cujos valores máximos positivo e negativo variam entre +20 V e -20 V. Após passar pelos diodos
Zener, a tensão na saída foi limitada e varia entre +9,1 V(positivo) até -5,1 V(negativo), conforme ilustrada a
figura a seguir.

Em face do exposto, admitindo-se que todos os diodos são ideais, o circuito com diodo Zener entre os
pontos X e Y (no espaço marcado com o ponto de interrogação) que deve ser inserido nessa posição é:














4a Questão (Ref.:201704507306) Acerto: 0,2 / 0,2
Um sinal de 60 Hz é aplicado a um circuito retificador de meia onda. sem filtragem, o sinal de saída retificador
deve apresentar uma frequência de :


120 Hz

Não apresentará sinal de frequência e sim nível DC puro.

30 Hz
 60 Hz

10Hz



5a Questão (Ref.:201704251022) Acerto: 0,2 / 0,2
Um diodo aberto irá


conduzir com queda de tensão de 0,7 V

Conduzir apenas de Catodo para Anodo
 Não conduzir em nenhum sentido

Conduzir apenas de Anodo para Catodo

Conduzir nos dois sentidos



6a Questão (Ref.:201703569428) Acerto: 0,2 / 0,2
Em uma primeira aproximação considera-se o diodo como um componente ideal, que quando conduz é
considerado um curto. No circuito a seguir, considerando o diodo ideal, determine o valor da tensão Vo.



Vo = 2,5 V

Vo = 7,5 V
 Vo = 5 V

Vo = 6,5 V

Vo = 10 V



7a Questão (Ref.:201704507303) Acerto: 0,0 / 0,2
Em um transistor com valor α (alfa) igual a 0,99, é correto afirmar que o valor de β (beta) vale:

 99

50

0,99

10
 100



8a Questão (Ref.:201703569452) Acerto: 0,0 / 0,2
O diodo de silício se estiver diretamente polarizado conduzirá. Considere que quando ele está conduzindo terá
uma diferença de potencial de 0,7 V entre seus terminais. Diodos de silício foram utilizados no circuito
mostrado a seguir. Determine o valor das correntes I1 e I2.


 I1 = 2,73 mA I2 = 0,58 mA

I1 = 2,73 mA I2 = 1,76 mA

I1 = 1,35 mA I2 = 1,35 mA
 I1 = 1,5 mA I2 = 0,58 mA

I1 = 2,25 mA I2 = 0,58 mA



9a Questão (Ref.:201704576445) Acerto: 0,2 / 0,2
O transistor NPN da figura abaixo está polarizado e operando na região ativa. Nessas condições, o transistor
opera com β=400β=400 e VBE=0,6VVBE=0,6V. Com base nos dados do circuito, o valor aproximado da
corrente IBIB em μAμA é:



1,5
 2,5

4,5

3,5

5,5



10a Questão (Ref.:201703569569) Acerto: 0,2 / 0,2
No circuito abaixo, determine a tensão Vo, para Vi igual a 5 V. Considere que se o diodo de silício estiver
diretamente polarizado e consequentemente conduzindo, a queda de tensão considerada será de 0,7 V.



Vo = 0 V

Vo = 4,3 V

Vo = 5,7 V

Vo = 10 V
 Vo = 5 V
