Princípios de Eletrônica Analógica - ELE/ELT
Data: 26 / 11 / 2019.
Aluno (a): Diego de Lima Cargnelutti
Avaliação Prática
NOTA:
INSTRUÇÕES:
· Esta Avaliação contém 9 (nove) questões, totalizando 10 (dez) pontos;
· Baixe o arquivo disponível com a Atividade de Pesquisa;
· Você deve preencher dos dados no Cabeçalho para sua identificação:
· Nome / Data de entrega.
· As respostas devem ser digitadas abaixo de cada pergunta;
· Ao terminar grave o arquivo com o nome Atividade Prática;
· Envio o arquivo pelo sistema no local indicado;
· Em caso de dúvidas consulte o seu Tutor.
1) Quais são os valores máximo e de pico a pico da tensão da rede elétrica de 127 V e de 220 V?
Resposta: A= 220 V x Vp= 311,1 (Aprox.) Vpp= 622,2 (Aprox.)
 A= 127 V x Vp= 179,6 (Aprox.) Vpp= 359,2 (Aprox.)
2) Determine os valores de período, frequência e frequência angular dos sinais a seguir a partir dos valores fornecidos:
a) Tensão senoidal em que f = 80 kHz. Determine T e ω
T= 0,0125 ms ω= 502,400rad/s
b) Tensão senoidal em que ω = 2400 rad/s. Determine T e f
T= 2,61 ms f= 381,97Hz
c) Corrente senoidal em que T = 100 ms. Determine f e ω
f= 10 Hz ω= 62,8 rad/s

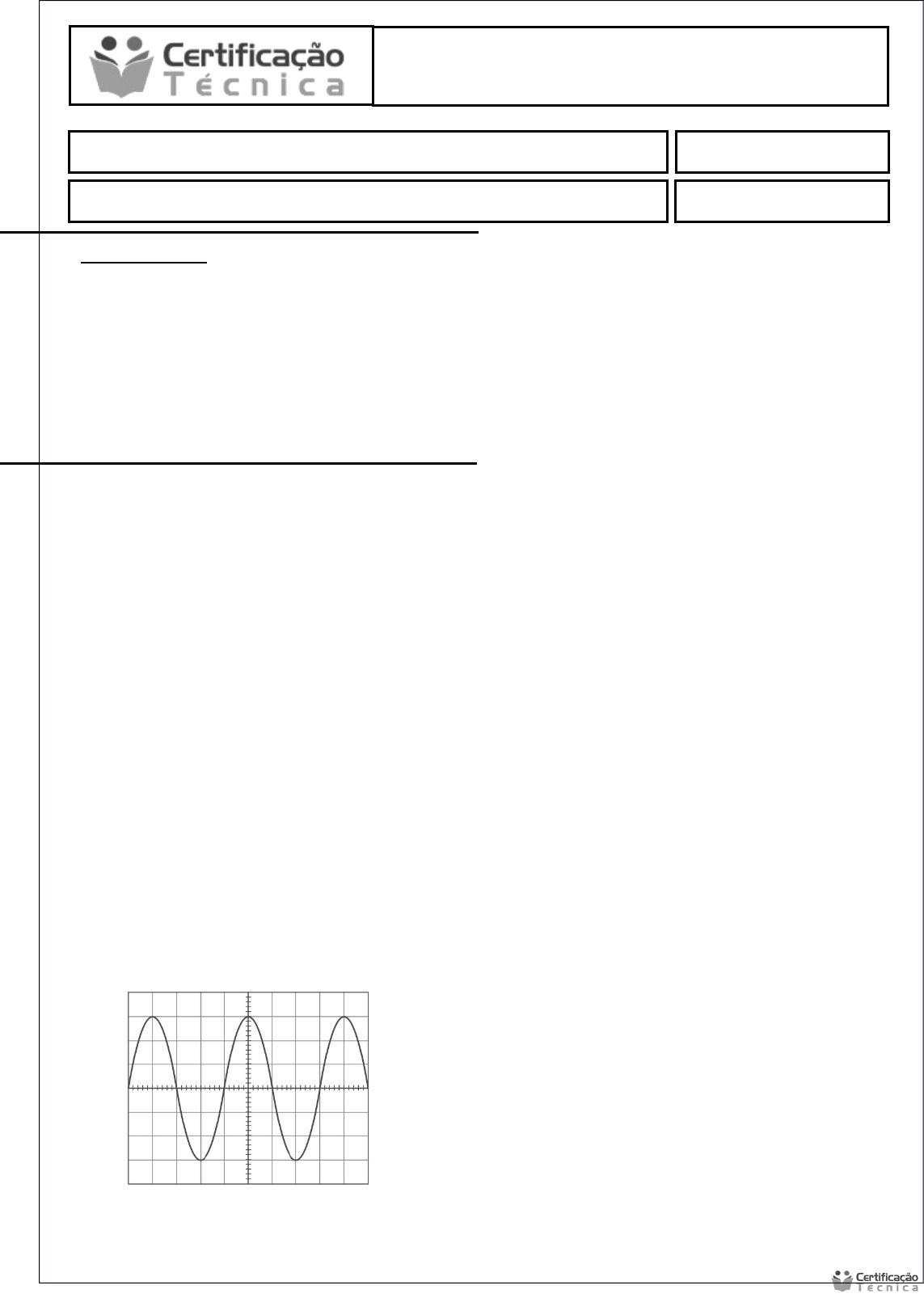

3) A Figura abaixo apresenta a tela de um osciloscópio ajustado com: Atenuação – 2 V/div
Base de tempo – 1 ms/div
Pede-se:
a) Valor de pico (VP)= 6v
b) Valor de pico a pico (VPP)= 12v
c) Período (T)= 1ms
d) Frequência (f) do sinal apresentado= 0,50Hz
4) Considere um transformador simples especificado para operar com tensão de 110 V no primário, com relação de espiras N1/N2 = 18 e determine:
a)	Tensão eficaz no secundário (Vef)= 6,11A
b)	Tensão máxima no secundário (VSmáx)= 672,1W
V1 – V2 = 110 – 18 = V2= 110.18= 110 V2= 110V
V2 N2 V2 18 18
I2 = V2 – 110 = 6,11A 12 = 6,11A
 N2 18
P2 = 12 . V2 = 110 . 6,11 = 672,1W P2 = 672,1W
5) Determine o resistor R para polarizar o LED, conforme o circuito em seguida.
 Resposta: 1kΩ
Especificações do LED:
Cor: vermelha
Diâmetro: 5 mm
Operação: VF = 1,7v IF = 10mA
IF max = 50 mA
VR max = 5V
6) Um diodo de silício apresenta, à temperatura de 25 °C, uma queda de tensão no sentido
direto de VF1 = 0,6 V com uma corrente de 12 mA. Se a corrente se mantiver constante,
qual será a tensão direta resultante na temperatura 115°C?
Resposta: Vf= 0,375V
7) Considere um circuito retificador de meia-onda ligado a uma carga resistiva com um transformador 220 V x 15 V (Ptr = 60 VA) operando em sua potência máxima. Determine:
a) A máxima potência que pode ser transferida à carga= 48,8w
b) A tensão média e a corrente média na carga= 46w
c) As especificações dos diodos (corrente média máxima (IFmáx) e tensão reversa de pico (VRmáx)
IFmáx= 0,675A VRmáx= 21,2V
Obs.: Lembro que o Fator de transformação para circuitos retificadores de meia onda é:
λ = 3,49 (Apostila página 61)
8) Especifique utilizando a tabela abaixo os capacitores a seguir conforme os dados dos seus encapsulamentos:
a) Capacitor cerâmico com a inscrição 104.
Resposta: 104= 100nF ou 100000pf
b) Capacitor de poliéster metalizado com as cores: laranja, laranja, amarelo, branco, vermelho
Resposta: 3300pF = 3,3nF = 0,0033µF
9) Considere o circuito RC dado na figura abaixo, no qual o capacitor encontra-se totalmente descarregado.
Dados: R = 100 kΩ; C = 10 µF; E = 10 V
a) Determine a constante de tempo t do circuito= 0,9s
b) Após o fechamento da chave S, em que tempo se pode considerar o capacitor completamente carregado? 0,9s
