Atividade: Unidade 03
Disciplina: Sistemas Digitais
Discente: Tiago Araújo Freaza dos Santos
Atividade A3
Latches e flip-flops são componentes básicos dos sistemas lógicos sequênciais. A função deles consiste em armazenar um bit de informação. No mercado, podemos encontrar diversas implementações de latches e de flip-flops, tais como “RS” e “D”. Para essa questão, descreva a tabela-verdade relativo aos latches e flip-flops tipo “RS” e abstraia os conceitos relacionados respondendo às seguintes questões:
1) Quais os estados que não podem ocorrer nas entradas dos latches e flip-flops “RS”? Esses estados são diferentes quando usamos lógica positiva ou lógica negativa?
2) Qual a diferença entre os latches e flip-flops tipo “RS” em relação ao tipo “D”?
3) Qual a diferença básica entre latches e flip-flops?

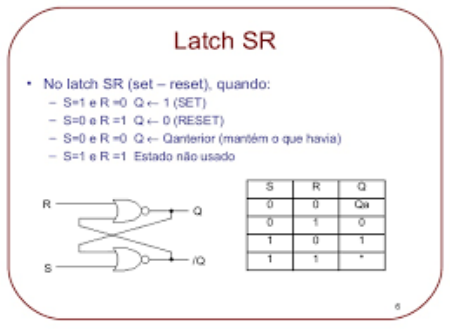

Tabela Latch Básica

Tabela Flip Flop
1) Questão - Resposta:
Quando a entrada SET é momentaneamente pulsada em nível
BAIXO, enquanto a entrada RESET é mantida em nível ALTO, a entrada proibida é 0 0.
NO caso em que, SET e CLEAR (RESET) são ativadas em nível  ALTO, a entrada proibida é 1 1.
2) Questão - Resposta:
O latch R-S síncrono não consegue evitar o estado de oscilação quando os atrasos de propagação forem iguais e ocorrer a transição de R=S=1 para R=S=0.
Introduzindo um inversor entre as entradas R e S, as mesmas serão complementares, fazendo com que o circuito atue na região normal de operação.
Tal circuito é conhecido com latch D (latch transparente).
3 ) Questão - Resposta:
Os latches são similares aos flip-flops porque são dispositivos biestáveis e que podem permanecer em um dos dois estados estáveis usando uma configuração de realimentação, na qual as saídas são ligadas as entradas opostas.
A principal diferença entre os latches e flip-flops é o método usado para a mudança de estado.
