 OSCILOSCÓPIO
Resumo: Nesse relátorio encontra-se os processos realizados em laborátorio a fim de manusear algumas das funções do
osciloscópico e suas funcionalidades.
Palavras Chave: Bancada Eletronica;Osciloscópico, Cabo de energia.

Objetivos: Esta aula laboratórial teve como principio o
conhecimento geral do osciloscópico e de suas funções, função
essa que nos mostra como o sinal elétrico varia no tempo, e
pode ser analisado atraves da frequência, amplitude, tensão
média, tensão eficaz, tensão pico a pico e muitos outros
parâmetros.

Introdução: O osciloscópio é um instrumento (de medição)
que permite visualizar graficamente sinais elétricos.
O osciloscópio tem um aspecto que se assemelha a um
televisor, exceptuando a grelha inscrita no écran e a grande
quantidade de comandos. O painel frontal do osciloscópio tem
os comandos divididos em grupos, organizados segundo a sua
funcionalidade. Existe um grupo de comandos para o controlo
do eixo vertical (amplitude do sinal), outro para o controlo do
eixo horizontal (tempo) e outro ainda para controlar os
parâmetros do écran (intensidade, focagem, etc.) como
apresentado na figura a seguir.

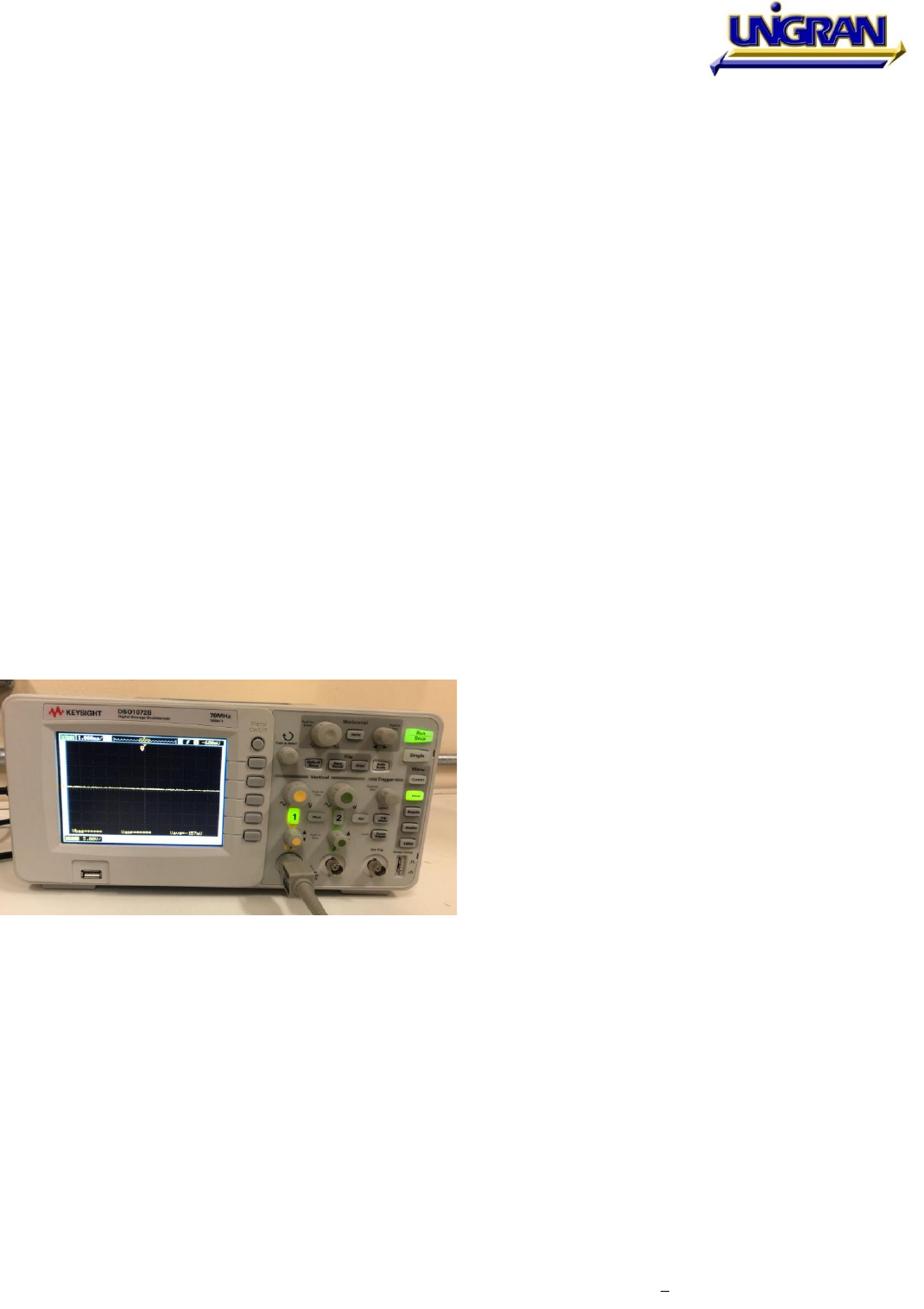

Figura 1: KEYSIGTH- Osciloscópio
Fonte: Elaboração Própria

Para medirmos os parâmetros de um sinal como por
exemplo medir a tensão elétrica, é preciso de dois pontos para
obter a informação, ou seja, um ponto para o sinal e outro para
a referência. Portanto no mesmo canal a ponta de prova possui
dois terminais para se conectar no circuito.


Metodologia:

Passo 1: Recolhemos os seguintes materiais:
I-Banca de eletrônica
II-Cabo de energia
III-Osciloscopio
Passo 2: Foram anotados todos os botões do osciloscópio, nos
quais são eles: Menu on/off, Push for zomm, Horiz, Push to
zero, Run/stop, single, default FILE(save/recall print), auto
scale, VERTICAL( push ofr fine, math) TRIGGER( push for
50%,ref, trig menu, force trigger) MENU(cursors, meas,
acquire, display, utility)
Passo 3: Acoplamos a ponta de prova do cabo de energia no
osciloscópio no (CHANNEL).
Passo 4: Acoplamos o módulo oscilação na bancada de
eletrônica e ligamos.
Passo 5: Colocamos a ponta de prova no Probe comp e
apertamos o botão Auto scale, observamos que ao colocar a
ponta de prova no probe Comb alterou-se a forma da onda, para
uma onda quadrada.
Passo 6: Com o botão Trigger ultrapassamos o nível do pico da
onda, e notamos que quando o Trash Road ultrapassa as cristas
da onda, a mesma descincroniza o mesmo acontece quando
trash Road ultrapassa o vale da onda.
Passo 7: Ao retirar a ponta de prova do pino e aterrar o jacaré
da bancada de eletrônica, percebemos que temos que diminuir a
velocidade para enxergar a onda.
Passo 8: Passamos a ponta de prova por todos os pinos do trafo
da bancada, e observamos que o valor deu 12 V e um formato
de onda simples, conforme íamos diminuindo voltagem a onda
começa a perder amplitude da onda.
Passo 9: Colocamos a ponta de prova na saída do modulo
externo de oscilação e observamos que onda ficaram
irregulares.
Passo 10 : Colocamos todos os capacitores embutidos na saída
do módulo e obtivemos as seguintes medidas,100uf, 220uf,
470uf, 1000uf.
Passo 11: Anexamos a ponta de prova com um resistor em série
na saída do regulador de tensão ajustável, e observamos no
visor do osciloscópio que foram formadas ondas
harmônica(retangular).
Passo 12: Ao repetir o procedimento do passo 8 para o TTL
PULSE GENERATOR, quando pulsamos e corrigiu a onda
deixando-as mais harmônicas.
Passo 13: Ao repetir o procedimento para o FREQUENCY
GENERATOR, observamos que ao diminuir a freqüência o
osciloscópio mostra ondas com freqüência menores,
observamos também que temos que corrigir a onda usando o
pulsh for zoom para podermos enxergar melhor.



Conclusão: Com essa aula prática foi possível aprender o
funcionamento completo de um osciloscopio, endendemos todas
as funcionalidades, podemos observar suas utilidades como
diagnosticar um peça defeituosa em um equipamento eletronico e
também é possivel verificar se um software está rodando
corretamente. Conseguimos verificar nessa aula prática os
diferentes tipos de ondas, como elas oscilavam.
