1ª Lista de Exercícios – TA 431 – Mecânica dos Materiais
Equilíbrio de forças: Balanço de corpos rígidos

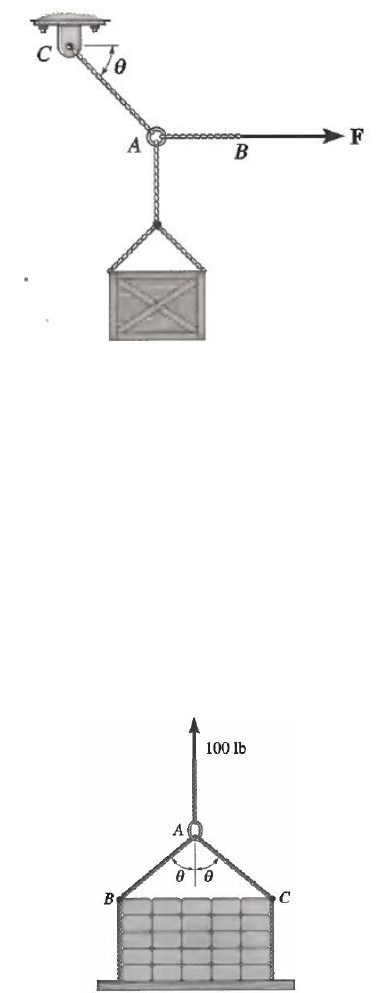

1. A caixa de 500 lb é erguida com um guincho pelas cordas AB e AC. Cada corda resiste a uma força
de tração máxima de 2.500 lbf sem se romper. Se AB permanece sempre horizontal, determine o
menor ângulo θ pelo qual a caixa pode ser levantada.






2. A amarra ABC é usada para levantar a carga de 100 lb com velocidade constante. Determine a
força na amarra, faça o gráfico de seu valor T (ordenada) em função de sua orientação θ, sendo 0 ≤ θ
≤ 90 º.





3. Determine o momento em relação ao ponto A e o ponto B de cada uma das três forças agindo
sobre a viga.

4. Determine o ângulo  para o qual a força de 500 N deve atuar em A para que o momento dessa
força em relação ao ponto B seja igual a zero.


5. O poste de energia elétrica suporta as três linhas. Cada linha exerce uma força vertical sobre o
poste devido ao próprio peso, conforme mostra a figura. Determine o momento resultante na base D
provocada por todas essas forças. Supondo que seja possível que o vento ou o gelo sejam capazes de
romper as linhas, determine qual ou quais linhas, quando rompidas, criariam a condição para o
máximo de momento em relação à base. Qual será esse momento resultante?
F1 = 375 lbf F2 = 500 lbf
F3 = 160 lbf


6. O guindaste pode ser ajustado para qualquer ângulo 0    90 e qualquer extensão 0  x  5 m.
Para uma massa suspensa de 120 kg, determine o momento desenvolvido em A como função de x e
. Quais valores de x e  conduzem ao máximo momento possível em A? Calcule esse momento.
Despreze as dimensões da polia em B.






7. O teleférico é um sistema de transporte onde os vagões são sustentados por cabos. Determine as
trações nos cabos que sustentam um vagão de 10 ton, com a configuração mostrada na figura e
descrita a seguir:
- O teleférico é simétrico em relação ao eixo vertical, com os cabos separados por 60 °.
- O cabo da direita da articulação possui em ângulo de 20 ° em relação ao eixo horizontal,
enquanto que o cabo da esquerda apresenta um ângulo de 5 °.
700 lbf 400 lbf
450 lbf






8. Uma pessoa deve abrir uma garrafa, aplicando uma força no ponto M, conforme a figura abaixo.
Desprezando o peso do abridor:
a) Faça um esquema indicando as forças atuantes no abridor enquanto a pessoa abre a garrafa.
Indique as forças e explique quem/o que as exerce.
b) Considerando que todas as forças atuam perpendicularmente ao abridor, qual o valor mínimo
da razão entre as forças exercidas pela pessoa (F1) e a força necessária para retirar a tampa
(F2).



9. Na figura abaixo uma viga é suportada por duas molas. Cada mola tem k = 5 kN/m. Determine o
ângulo de inclinação da viga quando uma carga de 800 N for colocada no ponto C. Considere que na
ausência de cargas a placa encontra-se originalmente na posição horizontal.











Respostas – Lista 1

1) θ = 11,54 °
2)




3) Ponto A (M1 = 3000 lbf.ft, M2 = 5600 lbf.ft e M3 = 2592,72 lbf.ft)
 Ponto B (M1 = 4125 lbf.ft, M2 = 2000 lbf.ft e M3 = 40 lbf.ft)
4) θ = 8,53 °
5) MT = 500 lbf.ft; MBC = 2950 lbf.ft.
6) Mmax= 14700 N.m. x=5m e θ= 0 °
7) F1 = F2 = 56,58 kN; T1 = 35,58 kN; T2 = 37,69 kN
θ F
0 50
15 51,76
30 57,73
45 70,71
60 100
75 193,18
90 -



8) b) F2 = 6. F1
9) 1,03°
