Instituto de
Ciências Exatas e
Tecnologia -
Campus Marquês
Curso: Engenharia de Produção
Disciplina:
Metrologia Industrial

Nota:
Nome: PAULO ROBERTO DE VASCONCELOS JUNIOR RA: D084FC7 Turma: EP5P13
EXERCÍCIOS - 02

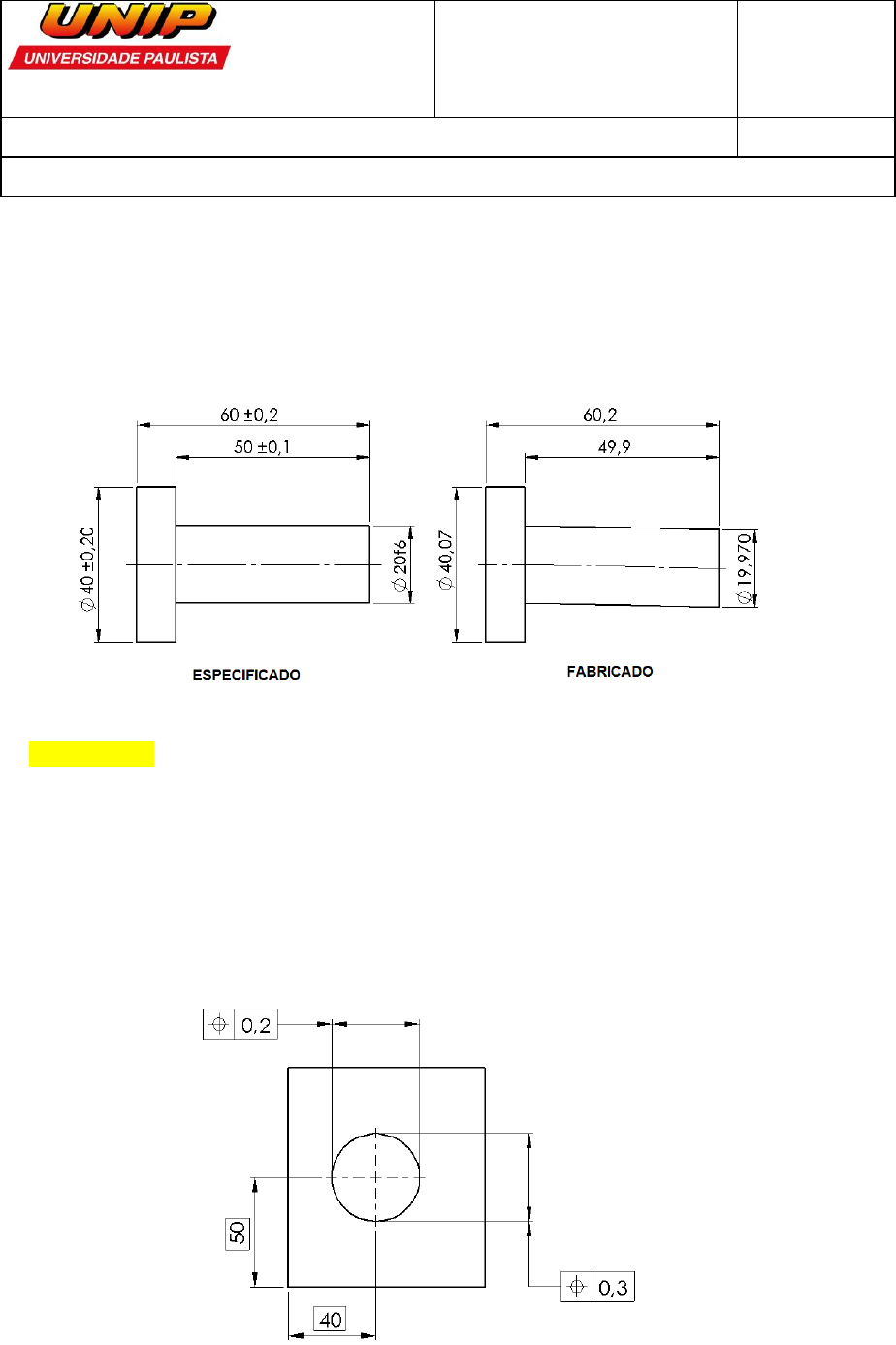

1- O desenho abaixo representa uma peça fabricada conforme especificação
dimensional, porém sua funcionalidade não permite o erro geométrico resultante do
processo de fabricação. Que tipo de tolerância geométrica poderia ser especificada,
para evitar que a peça fosse aprovada na inspeção?


a) inclinação
b) retilineidade x
c) simetria
d) planeza
e) coaxialidade

2- Com quais coordenadas medidas para as dimensões básicas, a peça abaixo seria
aprovada geometricamente?

a) 39,98 x 50,03 x
b) 40,11 x 59,91
c) 40,00 x 50,31
d) 39,90 x 49,80
e) 39,85 x 50,00


3- Observando o esquema do dispositivo abaixo, qual característica geométrica da
peça está sendo controlada?


a) Perpendicularidade
b) Paralelismo
c) Planicidade x
d) Perfil de uma simetria qualquer
e) Simetria

4- O relógio comparador da foto tem os limitadores de tolerância regulados para
verificar a variação de uma dimensão. Quais os afastamentos especificados para a
dimensão?

a) as = +0,15 mm e ai = -0,27 mm
b) as = -0,27 mm e ai = +0,15 mm
c) as = +0,27 mm e ai = -0,15 mm
d) as = +0,73 mm e ai = -0,85 mm x
e) as = +0,85 mm e ai = -0,73 mm



5- Qual a leitura da variação registrada no relógio comparador da figura abaixo?
Considere o ponteiro claro do contador de voltas como o ponto de zeramento do relógio
e a seta externa, o sentido de giro do ponteiro no mostrador principal.

a) +0,27 mm
b) -3,27 mm
c) +2,27 mm
d) +3,27 mm
e) -2,27 mm x
