Classificação dos Robôs

Prévia do material em texto

Introdução a Robótica Industrial


 Definição
 Marcos Históricos
 Objetivos e limitações
 Leis da robótica
 Classificação dos robôs
 Tipos de robô
 Categorias

Definição da palavra “robô”

 “Robô” é uma adaptação do termo inglês robot.

 “Robot” apareceu em 1923, criada pelo escritor
tcheco Karel Capek, para seu drama satírico de
intitulado R.U.R (Rossum’s Universal Robots).

 Derivação das palavra tchecas “robota” (trabalho
forçado) ou “robotnik” (servo).

 Máquina automática que executa funções atribuídas
a seres humanos.

 O conceito do robô industrial foi patenteado por
George Devol, em 1954.


Outras definições para robô
 Texto de perguntas frequentes(FAQ) da comp.robotics
 “Dispositivos eletromecânicos pré-programáveis para execução de uma variedade de
funções.”

 Dicionário Webster:
 “Dispositivo automático que executa funções normalmente atribuídas a humanos ou uma
máquina com a forma de um humano.”

 P. McKerrow(em 1986) propôs para robô a seguinte definição:
 “Um robô é uma máquina que pode ser programada para fazer uma variedade de tarefas, do
mesmo modo que um computador é um circuito eletrônico que pode ser programado para
fazer uma variedade de tarefas.”

 The Robot Institute of America
 “Um robô é manipulador multifuncional, programável, projetado para mover materiais,
componentes, ferramentas ou dispositivos especiais através de movimentos programáveis
variáveis para a execução de uma variedade de tarefas.”
Marcos históricos da Robótica

 1801 – J. Jacquard inventou um tear programável.
 1921 – Surge a palavra “robota” no teatro.
 1926 – Surge o filme alemão futurista “Metrópolis”.
 1940 – Oak Ridge e Argonne National Labs lançam
 o manipulador mecânico remoto para
 materiais radioativos.
 1942 – Robótica, palavra criada por Isaac Asimov para denominar a
 ciência que lida e estuda os robôs.
 1954 – George C. Devol lança um manipulador programável.
 1959 – Primeiro robô comercial introduzido pela Planet
 Corporation, controlado por fins-de-curso e excêntricos.

Marcos históricos da Robótica
 1960 – Primeiro robô “Unimate”, princípios de
 controle numérico e atuadores hidráulicos.
 No ano seguinte foi instalado na Ford.
 1962 – H.A.Ernst: Desenvolve o MH1, uma mão
 mecânica com sensores táteis controlada por computador.
 1968 – Um robô móvel desenvolvido no Stanford Research
 Institute: “Shakey”. Camera de vídeo e sensores de contato.
 1971 – O braço de Stanford desenvolvido pela
 Universidade de Stanford com atuação elétrica.
 1973 – Primeira linguagem de programação de robôs: WAVE.
 1974 – Linguagem AL. As duas deram lugar mais tarde ao
 aparecimento da VAL, linguagem comercial da Unimation.
Marcos históricos da Robótica

 1978 – PUMA (máquina universal programável para
 montagens) introduzida pela Unimation.
 1979 – SCARA desenvolvido na Universidade de
 Yamanashi com introdução comercial em 1981.
 1981 – Robô com atuação direta (“Direct drive”)
 desenvolvido na CMU
 1983 – Projeto para uma linha flexível de montagem
 automatizada com o uso de robôs.
 1997 – A Honda anuncia o primeiro robô humanóide
 que sobe escadas.
 2001 – A Honda lança um robô humanoide com
 capacidade de andar, ter visão, olfato, tato e voz para uso domestico.


Evoluções históricas

 De 1948, por Grey Walter da
 universidade de Bristol, este
 foi o primeiro robô eletrônico
 autônomo.
Robô autônomo Sojourner, foi
enviado a Marte pela NASA
(Agência Aeroespacial dos
Estados Unidos) para a
pesquisa e exploração do
planeta vermelho (1997).
Evoluções históricas
Todas as gerações de robôs humanoides da Honda,
ASIMO (do japonês, com pernas) da primeira a última
versão(2007), tem1,2m de altura, corre 9 km/h, foram
17 anos de pesquisa da primeira até a última versão.


Objetivos da Robótica
 Alguns dos principais objetivos da robótica, para determinar
quando realmente devemos utiliza-los:

 Busca do aumento da produtividade através da otimização da
velocidade de trabalho do robô e a consequente redução de
 tempo na produção;

 Busca da otimização do rendimento de outras máquinas e
ferramentas alimentadas ou auxiliadas por robôs;

 Busca da diminuição dos prazos de entrega de produtos;

 Na realização de trabalhos não desejados, tediosos (alimentar
máquina-ferramenta) ou perigosas e hostis (ambientes com
temperaturas elevadas e presença de materiais tóxicos,
 inflamáveis e radioativos).

Determinação da possibilidade de uso
 Robô X Humano
Leis da Robótica (Isaac Asimov, 1940)

 1ª Lei: Um robô não pode ferir um
 ser humano, ou pela sua passividade
 deixar que um ser humano seja ferido.

 2ª Lei: Um robô deve obedecer às ordens
 dadas por um ser humano, exceto se
 entrarem em conflito com a primeira lei.

 3ª Lei: Um robô deve proteger a sua própria
 existência desde que essa proteção não entre
 em conflito com a primeira ou a segunda leis.

Classificação dos robôs
Gerações (cronologicamente)

 Robôs executores (playback)
 - repetem uma seqüência de instruções pré-gravada s como exemplo: pintura ou soldadura.

 Robôs controlados por sensores
 - com malhas fechadas de realimentação sensorial. Tomam decisões baseado em sensores.

 Robôs controlados por visão
 - a malha fechada de controle inclui um sistema de visão (processamento de imagem digital).

 Robôs com controle adaptativo
 - o robô pode reprogramar as suas ações com base nas informações colhidas de sensores.

 Robôs com inteligência artificial
 - usa técnicas de inteligência artificial para tomar as suas decisões e até resolver problemas.
Classificação dos robôs
 Nível de inteligência do controlador(pela JIRA)

 Dispositivos manuais - operados por pessoas
 Robôs de seqüência fixas
 Robôs de seqüência variáveis
onde o operador pode mudar a seqüência com facilidade.
 Robôs executores (playback)
onde o operador humano guia o robô a executar uma tarefa fixa.
 Robôs controlados numericamente - o operador fornece o programa do
movimento, em vez de o ensinar manualmente
 Robôs inteligentes - percebem e interagem sobre o ambiente mesmo
sob constantes alterações.

Classificação dos robôs
Nível de controle dos programas no controlador

 Inteligência artificial - instruções de alto nível que serão
decompostas pelo sistema em funções de mais baixo nível.

 Modo de controle - os movimentos do sistema são modelados
incluindo as interações dinâmicas entre os diferentes
mecanismos. As trajetórias são planejadas à partida, bem como os
pontos de contacto com os elementos a trabalhar (manipular).
Deste modelo é formulada uma estratégia e os comandos de
controle são enviados para próximo nível mais baixo.

 Servo-sistema - os atuadores controlam os parâmetros do
dispositivo usando os dados sensoriais nas malhas de controle.

Classificação dos robôs
Quanto a linguagem de programação
 Sistema guiados
 O operadorindica os movimentos que o robô deve fazer.

 Programação ao nível do robô
 O usuário escreve um programa que especifica as seqüência de
movimentos que o robô terá de executar.

 Programação ao nível de tarefa
 O programador especifica apenas as ações a tomar sobre os
objetos que o robô manipulará.

Classificação de robôs
Categoria principais de Robôs
 Robô industrial
 Também chamado de Manipulador ou braço mecânico.
 Montado sobre uma base fixa a qual lhe serve de sustentação física e de referência de movimentos que o torna
sem mobilidade de deslocamento.
 É o tipo mais comum de Robô e o mais usado em aplicações industriais dada sua multiaplicação e
multifuncionalidade.

 Robô móvel ou explorador
 Chamado de AGV (de Veículo Guiado Automaticamente do inglês), pois pode se locomover com certa
autonomia obedecendo a um controle na versão industrial.
 Toma decisões em funções de informações recebidas do ambiente.
 Muito utilizado em pesquisas cientificas, envolve muitas técnicas Inteligência Artificial também muito utilização
na exploração aéreo espacial.

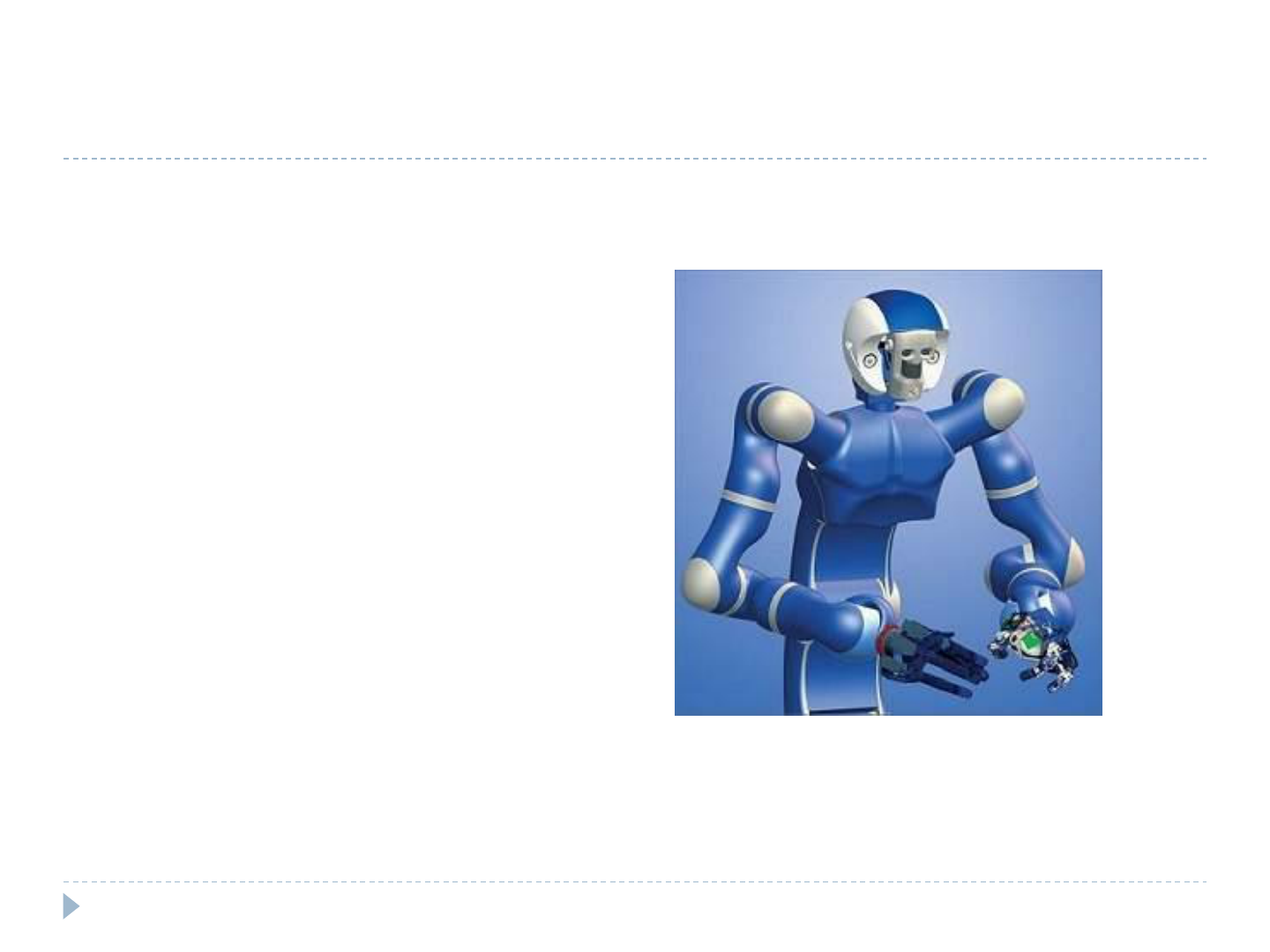

 Robô humanoide
 Também chamado de andróide por seu aspecto humano
 Anda sobre duas pernas (permite subir e descer escadas), possui dois braços (para manipular objetos como o
ser humano) e tem dois sistemas de captação de imagem na parte frontal da cabeça (o que lhe dá visão estéreo
3D similar ao do ser humano).
 Dada estas características pode substituir um ser humano sem necessidade de adaptação do ambiente para
casos específicos de aplicação.
Robôs Industriais
Situação da Robótica no Brasil
 A expectativa aponta para uma nova revolução industrial como consequência de um mundo onde as
máquinas se comunicam entre si. De acordo com a Federação Internacional de Robótica - IFR
existem cerca de 10 mil robôs industriais em operação no Brasil em 2015.
 Esse número deve quase dobrar, ultrapassando a marca de 18 mil, dentro de dois anos.
 A entidade calcula que cerca de 225 mil unidades de robôs industriais foram vendidos em todo o
mundo em 2014, expansão de 23% em relação ao ano anterior.
 Os números indicam um cenário de transformação da produção. Os Estados Unidos, por exemplo,
passa por um processo de reindustrialização. O movimento é a retomada da produção que havia
migrado para plantas fabris na Ásia.
 A diferença de agora, contudo, é que as novas fábricas instaladas são modernas e altamente
automatizadas, o que significa, que uma planta para montagem de celulares que empregava 2 mil
pessoas na China está operando nos EUA com 20 engenheiros que apertam botões e observam se
os robôs desempenham o que se espera deles.
 Estima-se que existirão 200 bilhões de aparelhos conectados à internet em 2020.
 “Existirão tantos sensores e dispositivos ligados que as pessoas simplesmente não perceberão que
esses aparelhos lhes cercarão. Será parte de nossas vidas”, comentou CEO do Google, Eric Schmidt.
 A expectativa é que softwares, robôs, drones e outras tecnologias deverão substituir um terço da
mão de obra humana até 2025.
Necessidade de aquisição
Robôs Móveis e Exploradores
Robótica fixa X Robótica móvel

 As três categorias mais comerciais de robôs são:
 Os robôs industriais (manipuladores)
 Os veículos autocontrolados (AGVs)
 Os robôs móveis para diversas aplicações

 As principais diferenças entre estas categorias são:
 Conhecimentos continuo da posição espacial (braços)
 Aplicações distintas (manipulação e transporte)
 Necessidade de percepção ambiente (crucial aos móveis)
 Programação utilizada(mais exigente sobre os móveis)
Robôs Humanoides
Linha do tempo da Robótica
Outras categorias de robô
Outras categorias de robô
Exercícios de fixação
 1. Defina com suas palavras, o que é um robô.
 2. Qual a origem da palavra “robô” ?
 3. Quais as diferenças fundamentais entre robôs e o uso de Automação rígida?
 4. Cite 3 avanços tecnológicos que no seu ponto de vista foram mais marcantes na
 área de robótica .
 5. Quando e por que utilizamos um robô? de 3 motivos ao menos!
 6. Quais fatores mais influenciam na não escolha de um robô no trabalho em uma
 linha de produção?
 7. Faça um comparativo entre a substituição deu um homem por um robô, relatando
 prós e contra (5 exemplos).
 8. Resuma em poucas palavras as 3 leis da robótica de Asimov.
 9. Resuma quais e o como é feita a classificação de robôs.
 10. Quais principais diferenças (vantagens e desvantagens) entre robótica fixa e
 móvel?
 11. Baseado nesta apresentação, descreva todas as categorias de um robô industrial.
 12. Idem a questão anterior descreva agora para o robô ASIMO da Sony(pesquisar!).
REFERENCIAS

CRAIG, J. Introduction to Robotics: Mechanics and Control -
Addison-Wesley, 1989.

SCHILLING, R. J., Fundamentals of Robotics: Analysis & Control
- Prentice-Hall, 1990.

GROVER M. P. et al., Industrial Robotics: Technology,
Programming, and Applications –McGraw-Hill, 1986.

 Dicionário Aurélio
 Comp.Robotics
 Honda
 RIA
 Dicionário Webster
