ATIVIDADE 03 – Sistemas Digitais
Por Jefferson Gomes Lira
Latches e flip-flops são componentes básicos dos sistemas lógicos sequenciais.
A função deles consiste em armazenar um bit de informação. No mercado,
podemos encontrar diversas implementações de latches e de flip-flops, tais como
“RS” e “D”. Para essa questão, descreva a tabela-verdade relativo aos latches e
flip-flops tipo “RS” e abstraia os conceitos relacionados respondendo às
seguintes questões:
1) Quais os estados que não podem ocorrer nas entradas dos latches e flip-flops
“RS”? Esses estados são diferentes quando usamos lógica positiva ou lógica
negativa?
2) Qual a diferença entre os latches e flip-flops tipo “RS” em relação ao tipo “D”?
3) Qual a diferença básica entre latches e flip-flops?
Poste a sua resposta em seu portfólio.

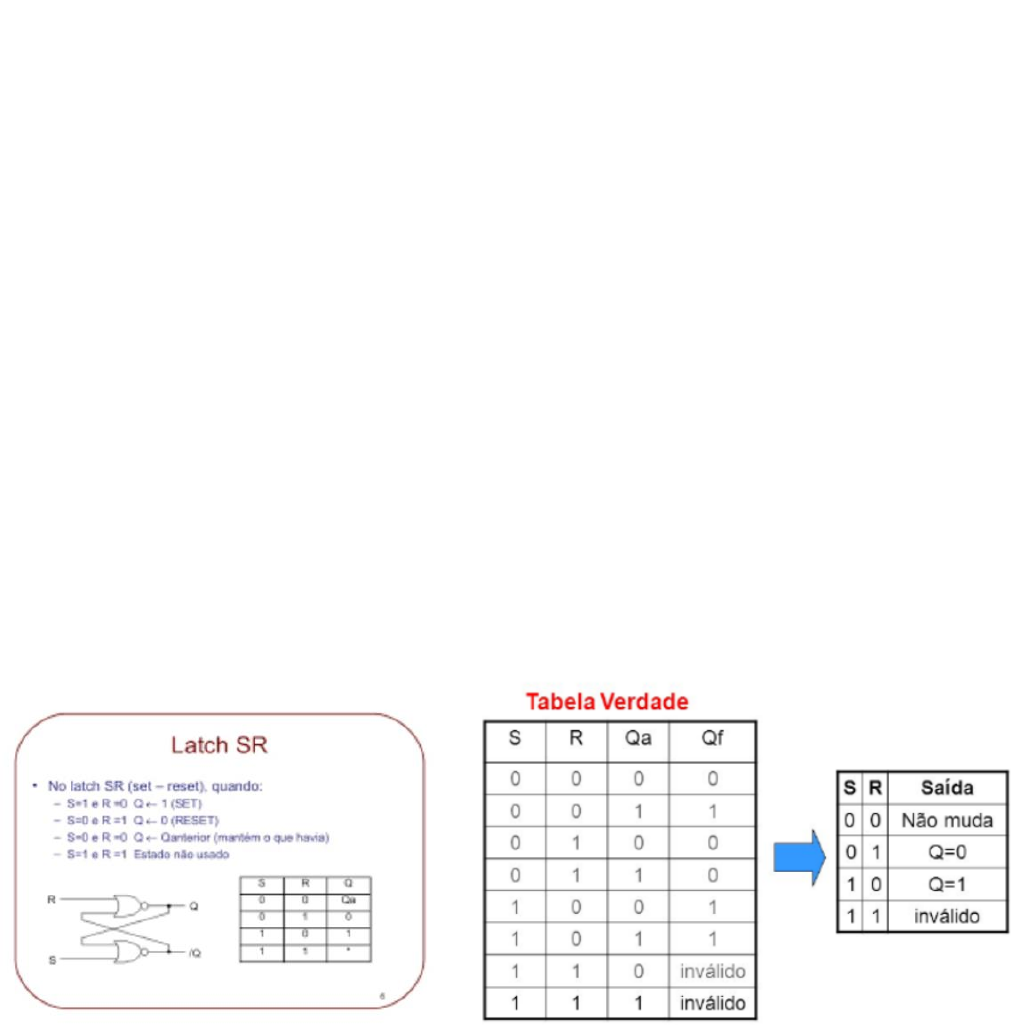

Tabela Latch tipo RS Tabela Flip Flop Tipo RS


1) Resposta: Quando SET é pulsado para nível logico BAIXO e o RESET está
em nível logico ALTO e mantido, a entrada proibida é 0 e 0. Quando o SET for
ativado em nível logico alto, a entrada proibida é 1 e 1. Resumidamente,
quando SET e RESET apresentarem estados de níveis lógicos iguais, não
haverá diferença logica, entrando em estado invalido.

2) Resposta: Os latch RS síncronos não conseguem evitar o estado de oscilação
quando os atrasos de propagação forem iguais e ocorrer a transição de R=S=1
→ R=S=0; ao ser introduzido um inversor entre as entradas R e S, as mesmas
serão complementares, fazendo com que o circuito atue na região normal de
Operação, sendo conhecido com Latch D (Latch Transparente). Caracteriza-se
como um circuito de memória com uma entrada, chamada de D, um sinal de
Clock realizando a confirmação do nível logico quando houver a borda de
subida do sinal Clock e suas saídas Q e ~Q, sendo a última responsável por
realimentar o circuito com valor memorizado.

3) Resposta: Latches caracteriza-se como um circuito sequencial biestável
assíncrono, constituído por portas logicas, capaz de armazenar um bit
informação, podendo permanecer em um dos dois estados lógicos usando uma
configuração de realimentação no qual as saídas são ligadas as entradas
opostas. Já os flip-flops são implementados de forma de circuito integrado, ou
seja, mudanças que ocorrem em alguns componentes do circuito, interferem
nos resultados de entrada e saída, a sua troca de estados é síncrona, ou seja,
muda seu estado por ação de um pulso de disparo. Os Latch são mais
utilizados como memoria, e os Flip-Flops como contadores.
