Mecânica dos Sólidos – Profª Bárbara Drumond

Mecânica dos Sólidos – 1ª Lista de Exercícios
Profª Bárbara Drumond

Exercícios

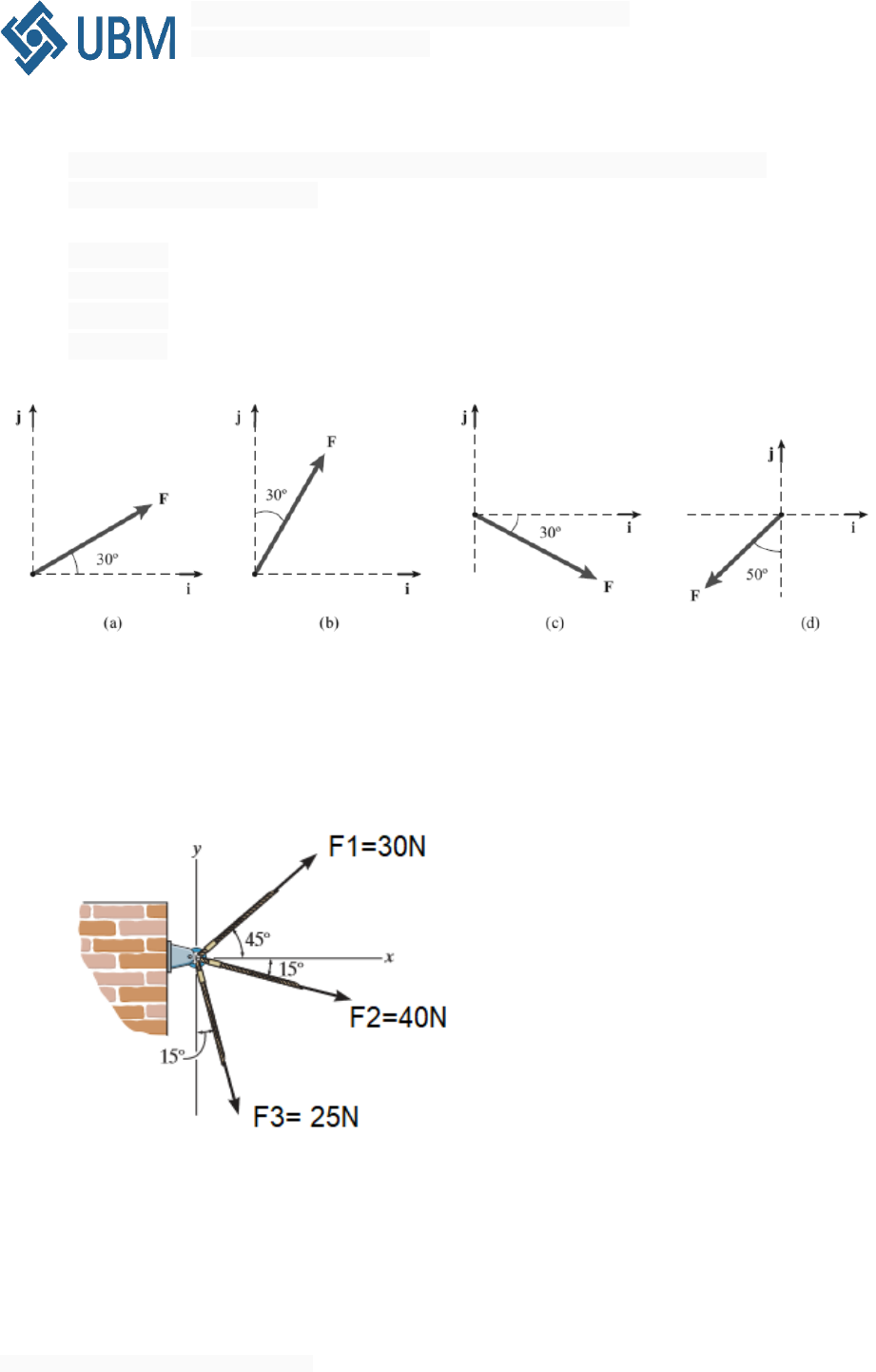

1) Determine os componentes do vetor F, de módulo F, na base {i, j} nos casos
indicados a seguir, em que:

a) F = 180 N;
b) F = 200 N;
c) F = 120 N;
d) F = 260 N.




2) Determine o vetor resultante que atua sobre o pino, seu módulo e sua direção em
relação ao eixo x e y positivo. Apresente o esquema (desenho) com as
componentes da resultante.



3) Determine os componentes x e y de cada uma das forças indicadas e a intensidade
e direção da resultante das 3 forças. Considere, F1= 800N; F2= 424N; F3= 408N.
Apresente o esquema (desenho) com as componentes da resultante.

Mecânica dos Sólidos – Profª Bárbara Drumond

Obs.: Os ângulos deverão ser calculados utilizando a trigonometria (tangente das
dimensões).

4) Determine as componentes x e y de cada uma das forças indicadas e calcule o
vetor força resultante, seu módulo e sua orientação. Apresente o esquema
(desenho) com as componentes da resultante.



Mecânica dos Sólidos – Profª Bárbara Drumond

5) Um anel em forma de D é costurado em uma mochila para prender objetos do lado de
fora da mochila. Se o anel tem três cordas amarradas a ele e as cordas suportam as
forças mostradas, determine a força resultante aplicada no anel em D pelas cordas.
Apresente o esquema (desenho) com as componentes, intensidade e direção da
resultante.



6) Determine o módulo, direção e sentido do vetor resultante.



7) Um pequeno poste AB tem um parafuso olhal atarraxado em seu topo. Três cabos
amarrados ao parafuso aplicam as forças mostradas.

(a) Determine a força resultante aplicada no parafuso pelos três cabos, utilizando
a representação vetorial cartesiana.
(b) O fabricante do parafuso especifica uma carga de funcionamento* máxima de
9300 N na direção do eixo do parafuso. Quando as cargas não estiverem na direção
do eixo, o fabricante especifica uma redução na carga de funcionamento
utilizando os multiplicadores dados na Figura. Determine se o tamanho deste
parafuso é satisfatório.
Mecânica dos Sólidos – Profª Bárbara Drumond




* Cargas de funcionamento são as cargas sob as quais um dispositivo é projetado, devendo
ser capaz de suportá-las repetidamente. Essas cargas são obtidas reduzindo a resistência
de falha atual por um fator apropriado, chamado fator de segurança.


Mecânica dos Sólidos – Profª Bárbara Drumond

Respostas:

1) a) F = (155,88i + 90j) N;
 b) F = (100i + 172,21j) N;
 c) F = (103,92i – 60j) N;
 d) F = (199,17i – 167,12j) N.

2) 𝐹𝑅=67,6N; 𝜃𝑥 = 11,3° ; 𝜃𝑦 = 101,3°
3) 𝐹𝑅=653,65N, θx= 21,54°, θy= 111,54°
4) 𝐹𝑅= 38,60N, θx= 36,57°, θy= 53,43°
5) 𝐹𝑅= 80,18N, θx= 86,16°, θy= 3,84°
6) 𝐹𝑅= 251,06N, θx= 94,69°, θy= 4,69°
7) a) 𝐹𝑅= 3997N, θx= 155,48°, θy= 65,48°
 b) O parafuso é satisfatório.
Explicação: Para determinar se o parafuso é adequado para suportar a força resultante de
3997 N, a orientação de em relação ao eixo do parafuso é necessária. Definindo um novo
sistema de coordenadas cartesianas tn como mostrado na figura a seguir, encontramos o
ângulo θ = 20,48°. Consultando a tabela, encontramos o multiplicador de carga do
parafuso, que para cargas com ângulos de até 30° corresponde a 60%, que fornece uma
carga de funcionamento líquida de 9300 N (60%) = 5580 N. Esta carga de funcionamento
é maior do que a nossa força resultante R = 3997 N, e assim concluímos que este parafuso
é de tamanho satisfatório para suportar o sistema de três forças aqui considerado.
