13
3. Representação Gráfica

 3.1. Gráfico Estatístico

O Gráfico Estatístico nada mais é que outra forma de apresentação dos dados estatísticos, cujo
objetivo é o de produzir no investigador, ou no público em geral, uma impressão mais rápida e viva do
fenômeno em estudo, já que os gráficos falam mais rápido à compreensão que as séries.

 A representação gráfica de um fenômeno deve obedecer a certos requisitos fundamentais, para ser
realmente útil:

 Simplicidade - o gráfico deve ser destituído de detalhes de importância secundária, assim como de
traços desnecessários que possam levar o observador a uma análise morosa e com erros.

 Clareza - o gráfico deve possibilitar uma correta interpretação dos valores representativos do
fenômeno em estudo.

 Veracidade - o gráfico deve expressar a verdade sobre o fenômeno em estudo.

Os principais tipos de gráfico são: os diagramas, os cartogramas e os pictogramas.


3.2. Diagramas

Os Diagramas são gráficos geométricos de no máximo, duas dimensões, e para sua construção,
em geral, fazemos uso do sistema cartesiano.

 Dentre os principais diagramas destacamos:

3.2.1. Gráfico em Linha ou em Curva

Este tipo de gráfico se utiliza da linha poligonal para representar a série estatística.

O gráfico em linha constitui uma aplicação do processo de representação das funções num sistema de
coordenadas cartesianas.

Exemplos:

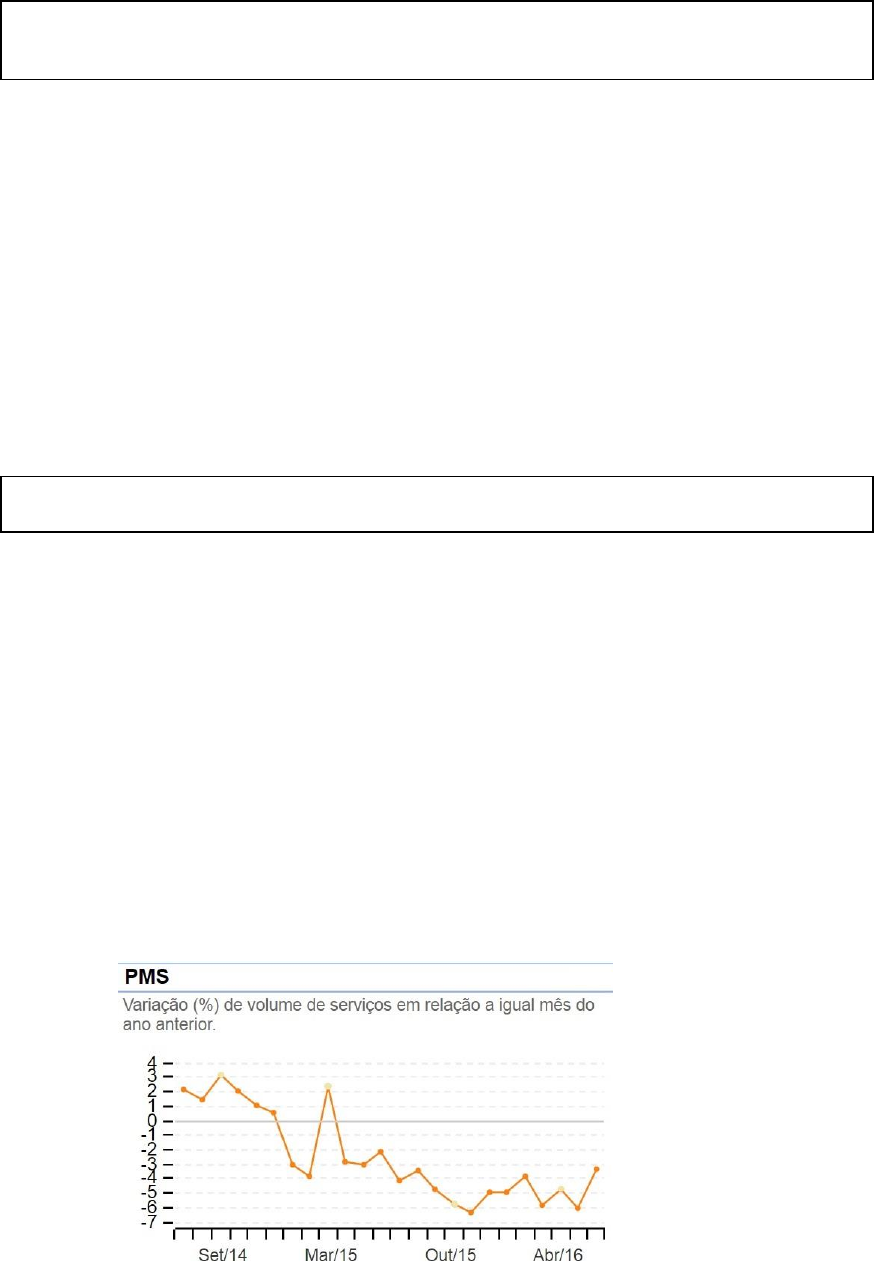

A Pesquisa Mensal de Serviços (PMS), produz indicadores que permitem acompanhar o comportamento
conjuntural do setor de serviços no País, investigando a receita bruta de serviços nas empresas formalmente
constituídas, com 20 ou mais pessoas ocupadas, que desempenham como principal atividade um serviço não
financeiro, excluídas as áreas de saúde e educação.








Fonte: IBGE
 14
A Pesquisa Industrial Mensal Produção Física – Brasil - (PIM-PF), produz indicadores de curto prazo
desde a década de 1970 relativos ao comportamento do produto real das indústrias extrativa e de transformação.











 Fonte: IBGE



A Pesquisa Nacional por Amostra de Domicílios (PNAD), Destina-se a produzir informações contínuas
sobre a inserção da população no mercado de trabalho associada a características demográficas e de educação, e
também, para o estudo do desenvolvimento socioeconômico do País, agregando a produção de resultados anuais
sobre temas permanentes da pesquisa (como trabalho infantil e outras formas de trabalho, migração, fecundidade
etc.) e outros aspectos relevantes selecionados de acordo com as necessidades de informação.













 Fonte: IBGE


 15
A Pesquisa Mensal de Comércio (PMC), produz indicadores que permitem acompanhar o comportamento
conjuntural do comércio varejista no País, investigando a receita bruta de revenda nas empresas formalmente
constituídas, com 20 ou mais pessoas ocupadas, e cuja atividade principal é o comércio varejista.









 Fonte: IBGE


A Pesquisa Industrial Mensal de Emprego e Salário (PIMES), produz indicadores de curto prazo
relativos ao comportamento do emprego e dos salários nas atividades industriais, sobre pessoal ocupado assalariado,
admissões, desligamentos, número de horas pagas e valor da folha de pagamento em termos nominais (valores
correntes) e reais (deflacionados pelo Índice Nacional de Preços ao Consumidor Amplo - IPCA), tendo como
unidade de coleta as empresas que possuem unidades locais registradas no Cadastro Nacional de Pessoa Jurídica -
CNPJ, e reconhecidas como industriais pelo Cadastro Central de Empresas do IBGE.











 Fonte: IBGE


 16
Produção física industrial:





















 17
3.2.2. Gráfico em Colunas ou em Barras

É a representação de uma série por meio de retângulos, dispostos verticalmente (em colunas) ou
horizontalmente (em barras). Quando em colunas, os retângulos têm a mesma base e as alturas são proporcionais aos
respectivos dados. Quando em barras, os retângulos têm a mesma altura e os comprimentos são proporcionais aos
respectivos dados.

 Exemplos:

Gráfico em Colunas


















































 18
Gráfico em Barras


DOMICÍLIOS COM ÁGUA TRATADA - BRASIL -1996
0 10 20 30 40 50 60 70 80 90 100
Região Norte Urbana
Região Nordeste
Região Sudeste
Região Sul
Região Centro-Oeste
percentual
































 19
 3.2.3.Gráfico em Colunas ou em Barras Múltiplas

É geralmente empregado quando queremos representar, simultaneamente dois ou mais fenômenos
estudados com o propósito de comparação.

 Exemplos:



Fonte: IBGE




GASTOS POR ETAPA DA OBRA - JUNHO / 2000
0
5
10
15
20
25
30
35
Pr
oj
et
os
 e
 a
pr
ov
aç
õe
s
Se
rv
iç
os
 p
re
lim
in
ar
es
Fu
nd
aç
õe
s
Es
tru
tu
ra
 /
Al
ve
na
ria
Te
lh
ad
o
/ I
m
pe
rm
ea
bi
liz
aç
ão
In
st
al
aç
õe
s
Es
qu
ad
ria
s
Ac
ab
am
en
to
s
Se
rv
iç
os
 c
om
pl
em
en
ta
re
s
ETAPA
Percentual (%)
Mínimo
Máximo
 20


 21

Fonte: IBGE
 22
 3.2.4. Gráfico em Setores

Este gráfico é constituído com base em um círculo, e é empregado sempre que desejamos ressaltar
a participação do dado no total.
O total é representado pelo círculo, que fica dividido em tantos setores quantas são as partes. Os
setores são tais que suas áreas são, respectivamente, proporcionais aos dados da série.
Obtemos cada setor por meio de uma regra de três simples e direta, lembrando que o total da série
corresponde a 360°.



Exemplo:


RENDIMENTO MÉDIO MENSAL FAMILIAR - REGIÃO SUL -1996
4,2%
8,7%
13,9%
24,9%
30,5%
17,8%
Sem rend. Ou não
declararam
Mais de 20
Mais de 10 a 20
Mais de 5 a 10
Mais de 2 a 5
Até 2


 Fonte: IBGE




3.3. Cartogramas


O Cartograma é a representação sobre uma carta geográfica.


Este gráfico é empregado quando o objetivo é de figurar os dados estatísticos diretamente
relacionados com áreas geográficas ou políticas.




 23

Exemplos:



 Fonte: IBGE

 24

 Fonte: IBGE










 25



































 Fonte: IBGE

 26
3.4. Pictogramas


O Pictograma constitui um dos processos gráficos que melhor fala ao público, pela sua forma ao
mesmo tempo atraente e sugestiva. A representação gráfica consta de figuras.


Exemplo:







Exercícios:


1. Represente a série, usando o gráfico em linha:

COMÉRCIO EXTERIOR - BRASIL - 1984-93

ANOS
QUANTIDADES (1000 t)
EXPORTAÇÃO IMPORTAÇÃO
1984 141.737 53.988
1985 146.351 48.870
1986 133.832 60.597
1987 142.378 61.975
1988 169.666 58.085
1989 177.033 57.293
1990 168.095 57.184
1991 165.974 63.278
1992 167.295 68.059
1993 182.561 77.813


 Fonte: Min. Indústria, Comércio e Turismo.

 27
2. Represente a tabela seguinte, usando o gráfico em colunas:



 PRODUÇÃO BRASILEIRA DE PETRÓLEO BRUTO - 1991-93
ANO QUANTIDADE (1000 m³)
1991 36.180,4
1992 36.410,5
1993 37.164,3
 Fonte: Petrobrás.



3. usando o gráfico em barras, represente as tabelas:

 PRODUÇÃO DE OVOS DE GALINHA
 BRASIL - 1992
REGIÃO QUANTIDADE (1000dúzias)
Norte 57.297
Nordeste 414.804
Sudeste 984.659
Sul 615.978
Centro-Oeste 126.345
 Fonte: IBGE.




4. Represente astabelas, por meio de um gráfico em setores:


 PRODUÇÃO DE FERRO-GUSA - BRASIL - 1993
UNIDADES DA
FEDERAÇÃO
PRODUÇÃO (1000 t)
Minas Gerais 12.888
Espírito Santo 3.174
Rio de Janeiro 5.008
São Paulo 2.912
 Fonte: Instituto Brasileiro de Siderurgia.



5. A tabela abaixo, apresenta dados referentes à população brasileira em 1996. Represente a tabela, por meio de
um gráfico em setores, indicando a contribuição de cada região em relação ao total da população.



 Total da População
Brasil 157 080 053
Região Norte 11 290 573
Região Nordeste 44 768 201
Região Sudeste 67 003 069
Região Sul 23 516 730
Região Centro-Oeste 10 501 480
 Fonte: Contagem da população 1996. Rio de Janeiro: IBGE, 1997.




 28
6. Represente a tabela seguinte, a distribuição da população por cor ou raça para cada região e para o país, por
meio de gráficos em setores.



Distribuição da população por Cor ou Raça* - 1996


Percentual (%)
Branca Preta Parda Amarela Índígena
Brasil 55,2 6,0 38,2 0,4 0,2
Região Norte Urbana** 28,5 3,7 67,2 0,4 0,2
Região Nordeste 30,6 6,2 62,9 0,1 0,2
Região Sudeste 65,4 7,4 26,5 0,6 0,1
Região Sul 85,9 3,1 10,5 0,4 0,1
Região Centro-Oeste 48,3 4,0 46,6 0,6 0,5
Fonte: Pesquisa Nacional por Amostra de Domicílios 1996,
[CD-ROM]. Microdados Rio de janeiro: IBGE, 1997.
*exclusive as pessoas que não declararam sua cor.
**exclusive a população da área rural de Rondônia, Acre, Amazonas, Roraima, Pará e
Amapá.


7. Procure em jornais revistas especializadas ou internet, dois exemplos de cada um dos gráficos estudados.
