Tutorial - Criando Blocos com Atributos (AUTOCAD)

Prévia do material em texto

ATENÇÃO
1 Na aba de ferramentas do AUTOCAD, vá em INSERT - DEFINE ATTRIBUTES;

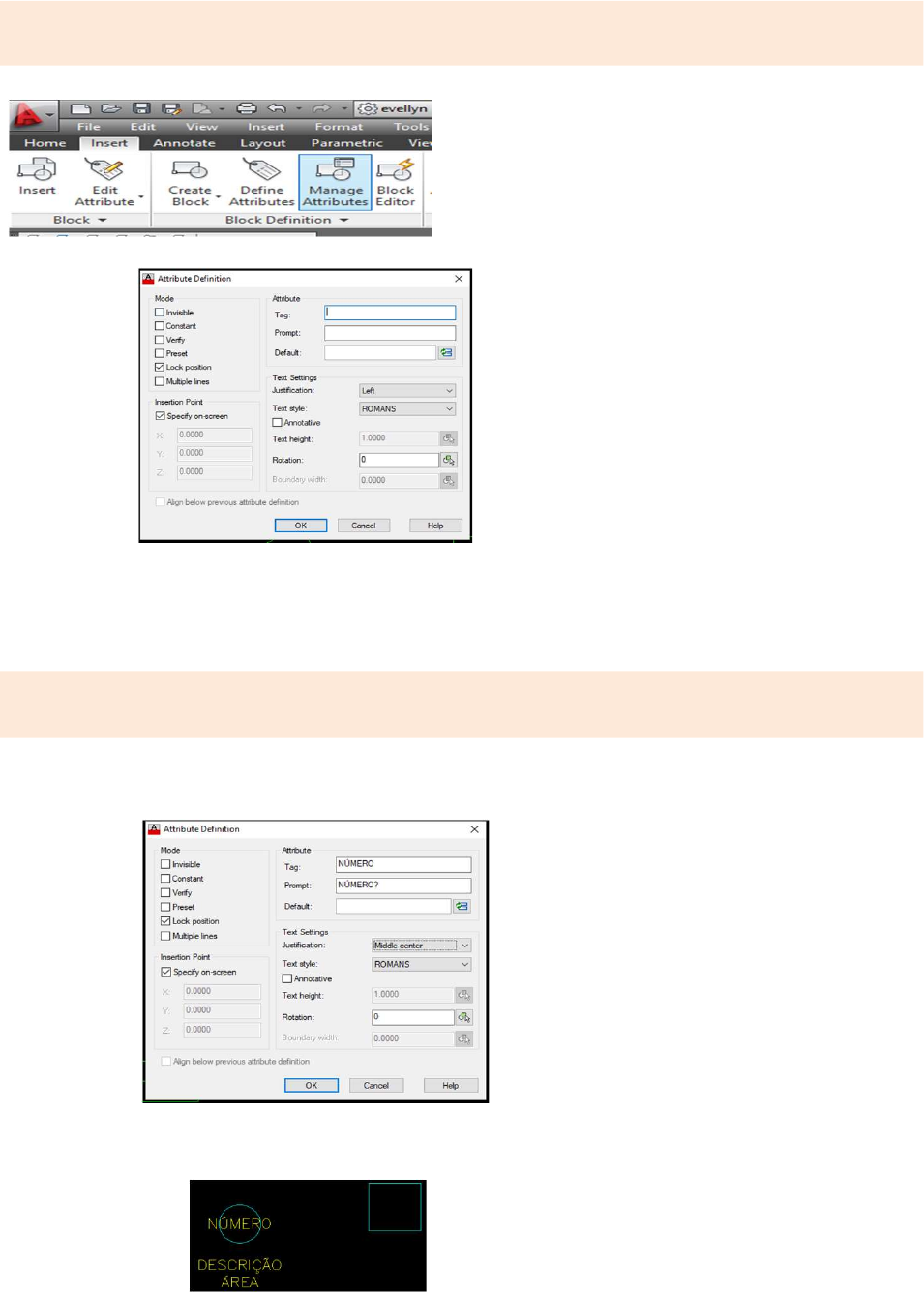

2 Abrirá o campo a seguir:
TAG - Texto que será mostrado no
bloco;
PROMPT - Texto explicativo
(opcional), mostrando o que deve
ser escrito no bloco;
DEFAUT - Atributo em casos mais
complexos.
Os demais itens são configurações
a parte de Fonte, posicionamento
do texto, modo como a escrita
aparecerá, etc.
3
Adicione os textos que deseja, e dê OK.
Em casos com mais de um atributo, faça o mesmo procedimento para cada atributo, e depois
transforme-os em bloco.
4 Pronto, seu bloco atributado já podera ser utilizado
ATENÇÃO
1
Defina um atributo, nesse caso criaremos 3 atributos : NÚMERO / DESCRIÇÃO e ÁREA.
Crie um de cada vez, como na imagem
2
Após criado os atributos e posicionados, crie um círculo que servirá como local para o número.
Após isso, crie um quadrado de 5 x 5 utilizando a POLYLINE
CRIANDO BLOCO ATRIBUTADO
Em casos onde você precise passar informações de AREA , PERIMETRO, ou demais informações de um bloco, você terá que criar
uma FIELD.
Será dado um exemplo de bloco atributado com varios atributos +FIELD
PARA FAZER ESTE PROCEDIMENTO, O ITEM RESPECTIVO NÃO PODE SER UM BLOCO AINDA, NECESSITA SEREM FEITAS UMAS EDIÇÕES ANTES DE
TRANSFORMA-LO EM BLOCO.
CASO O ITEM SEJA UM BLOCO, E SOLICITADO QUE EXPLODA O MESMO PARA SEREM FEITOS OS ATRIBUTOS.
3
Selecione o círculo e os textos e crie o bloco.
No final da criação do bloco, abrirá o campo "EDIT ATTRIBUTES", que serve para você já
nomear os atributos com suas respectiva nomenclaturas.
Neste caso, não coloque nada na
área, mas coloque um nome na
descrição é um número qualquer
na abá respectiva
4
Para ativar o FIELD, clique duas vezes no bloco para abrir a aba de preenchimento.
Clique no campo de ÁREA e com o lado direito do mouse, clique em cima do campo de
preenchimento, e selecione INSERT FIELD
5
Com a janela do FIELD, faça o mesmo que na imagem abaixo.
Como no nosso caso se trata de uma Polyline, ou seja, um OBJETO, clique no campo para
selecionar o objeto e selecione a polyline.
Relembrando que, neste caso,
estamos calculando a ÁREA
TOTAL DA POLYLINE
6
Dê okay e veja a mágica se realizando.
Caso queira conferir se a área calculada está certa, utilize o comando LIST ou AREA para
verificar a área total da polyline OU clique na polilinha e veja suas propriedades
OBS Caso as nomenclaturas fiquem "DESORGANIZADAS", utilize o comando ATTSYNC
COMANDO ATTSYNC = Enter + Selecione o bloco + Enter (irá ordenar o desenho novamente com base na edição do bloco)
