1
383R - ENGENHARIA CIVIL INTEGRADA
Nome: _________________________________________________________________RA: _________

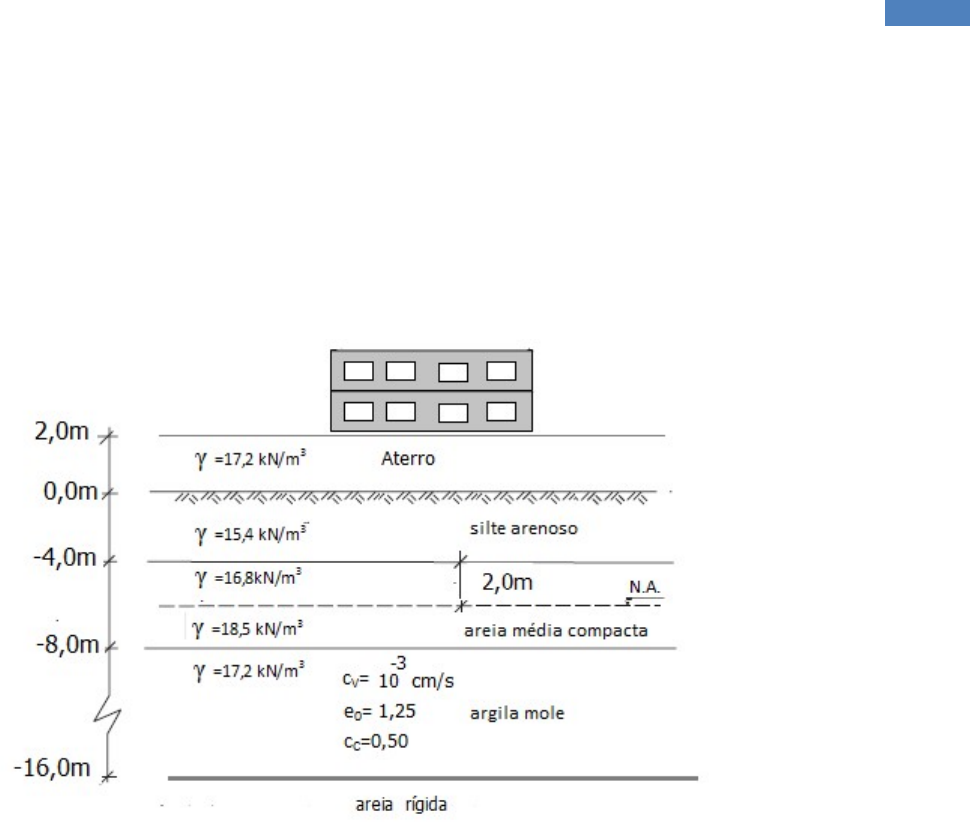

1. Você está encarregado em proceder à análise e elaborar um relatório que será submetido à comissão
de projetistas. Sua função é verificar se irá ocorrer ou não recalque hidráulico no terreno cuja sondagem
e os dados obtidos por ensaios realizados estão consolidados no perfil apresentado. Será construído um
hotel utilizando como fundação radier que transmitirá para o solo a carga de 40,0 kN/m2. De posse estas
informações pedem-se:

















A. Estimar o recalque total da camada de argila compressível.



















 2
383R - ENGENHARIA CIVIL INTEGRADA
2. Para o sistema de reservatórios, pede-se:












A. A cota no ponto X;




B. A vazão para o trecho 1;




C. O sentido do fluxo;




D. A vazão no trecho 2;




E. A cota do R2;




F. A cota em A e,



G. A pressão em A.

 3
383R - ENGENHARIA CIVIL INTEGRADA
3. Calcular o valor da força P de tração excêntrica, para que a tensão normal, na seção de momento
máximo da viga abaixo, não ultrapasse o valor de 20 kN/cm2 na tração e na compressão (Figura 1). Trace
os diagramas V, M e σ . Dados q=50 kN/m e B=70cm.

(Seção transversal cota em cm)
A. Qual o valor do momento inércia Iz da seção transversal.





B. Determine o momento fletor máximo.








C. Determine o valor da excentricidade “e” da carga P.



D. Determine o valor de P, em kN, na borda inferior supondo tração.





 4
383R - ENGENHARIA CIVIL INTEGRADA
E. Determine o valor de P de tração.



F. Diagrama de V, M e σ .













 4. A água escoa em um canal retangular com velocidade média de 1,2 m/s e uma altura de lâmina de
água igual a 0,90 m. Em uma determinada seção existe um estreitamento gradual na largura do canal de
2,80 a 1,90 m. Pede-se:
A. A curva de energia específica para o primeiro trecho do canal;
B. A altura de lâmina de água na seção contraída (sugestão de chute 1,59 m);








C. O perfil esquemático contendo todos os elementos envolvidos no escoamento.

 5
383R - ENGENHARIA CIVIL INTEGRADA
5. A vazão de 14,5 m3/s escoa em um canal retangular com altura de lâmina de água igual a 1,20 m.
Neste canal existe um alargamento gradual de 3,0 m para 5,0 m. Pede-se:
A. A altura de lâmina de água na seção alargada (sugestão de chute: y0= 0,50 m);







B. O perfil esquemático contendo todos os valores encontrados bem como os regimes de escoamento.






6. Um arquiteto solicitou à você o cálculo da treliça metálica que será utilizada na cobertura de um Estádio.
Você deverá apresentar no memorial de cálculo as reações de apoio e os esforços de todas as barras
identificando as barras estão sob tração ou compressão. OBS: Cotas em metro. Adotar P1= 20 kN e P2=
80 kN.


















 6
383R - ENGENHARIA CIVIL INTEGRADA
6. Uma área se 5000 m2 será escavada com profundidade média de 0,8 m. Considere que após a
escavação, o volume de solo solto será 30% maior do que o volume do solo escavado. Serão utilizados
caminhões com capacidade de 8 m3 para transportar esse solo escavado. O número de viagens necessário
para retirar todo o solo escavado é:
A. 800
B. 650
C. 500
D. 350
E. 200





7. Se um terreno que apresenta uma largura de 15 m for representado em uma planta na escala 1:200,
esse terreno terá uma largura de:
A. 3,0 mm.
B. 7,5 mm.
C. 7,5 cm.
D. 30 cm.
E. 0,75 m.





8. Ao realizar a medida da largura da rua de sua casa em uma planta, você constata que essa medida é
igual a 12 mm, e medindo também a largura real da rua, constata que ela mede 8,4 m. Qual é a escala
da planta?
A. 1:7000.
B. 1:700.
C. 1:70.
D. 70:1.
E. 700:1.



9. Buscando realizar o mapeamento de uma área, um topógrafo utiliza os ângulos de orientação para dar
uma direção ao seu trabalho. Considerando os ângulos de orientação azimute e rumo, assinale a
alternativa correta.
A. Azimute é o ângulo vertical formado entre o norte do meridiano e o alinhamento, contado no sentido
horário, e pode variar de 0º a 360º.
B. Caso seja utilizada uma bússola para determinar o azimute magnético, é necessário calcular o
azimute verdadeiro utilizando a declinação magnética.
 7
383R - ENGENHARIA CIVIL INTEGRADA
C. Rumo é o ângulo formado entre a ponta do meridiano mais próxima ao alinhamento, contado no
sentido horário, e pode variar de 0º a 90º.
D. Um rumo correspondente a um azimute de 179º está no quadrante SO.
E. Um azimute correspondente a um rumo de 10º NO é igual a 1.






10. Trace os diagramas de esforços solicitantes para a viga isostática abaixo e responda: q=30 kN/m.
