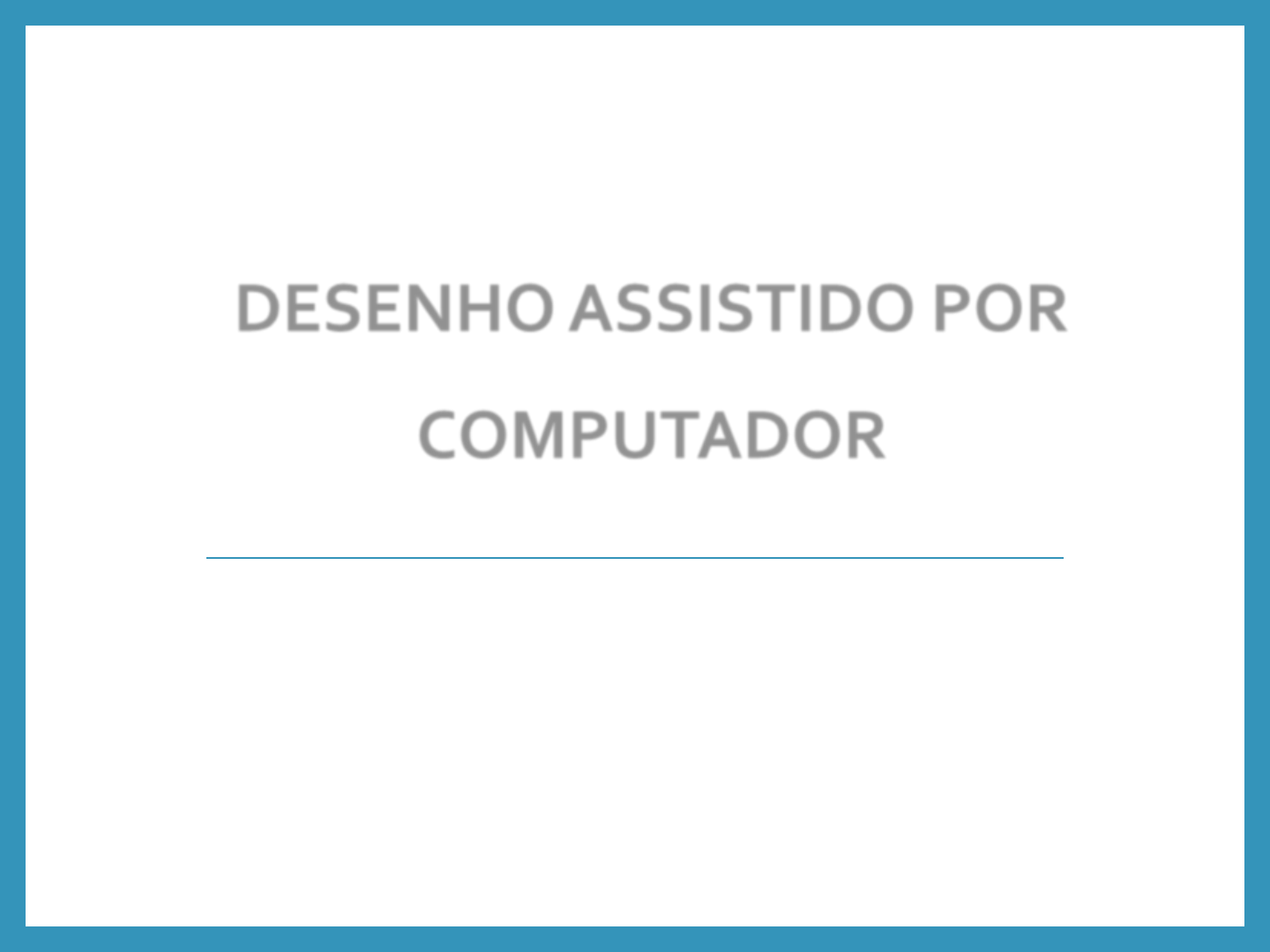

DESENHO ASSISTIDO POR
COMPUTADOR
1
1. Introdução
2
LibreCAD
 Estrutura geral do software;
3
Caixa de
Comandos
Lista de
Camadas
Área do Desenho
Construção Visualização
PrecisãoEdição / Modificação
4
1. Introdução
LibreCAD
 Estrutura geral do software;
 Inserção da linha de comando e da lista de camadas;
5
1. Introdução
LibreCAD
 Inserção das principais barras de ferramentas;
A) Categories
B) Default Custom
C) Modificar
D) Seletor de Precisão
A
B
C D
6
1. Introdução
LibreCAD
 Idioma: Portuguese português do Brasil (Brazil Brasil);
7
1. Introdução
Uso do Mouse e Teclado
Mouse:
 Botão Esquerdo: Ações de seleção;
 Botão Direito: Exibe os últimos comandos utilizados;
 Scroll: Aproxima ou afasta a visão (Zoom).
8
1. Introdução
Uso do Mouse e Teclado
Teclado:
 Digitar os comandos;
 Enter: Confirmar os comandos;
 Esc: Finalizar os comandos;
 Delete: Deletar entidades.
9
1. Introdução
Sistema de Coordenadas
Coordenadas Cartesianas: inserção das coordenadas x e y.
Exemplo: 5.2,1.7.
Coordenadas Polares: inserção das informações de
comprimento e ângulo (em graus).
Exemplo: 3.5<45.
10
1. Introdução
Sistema de Coordenadas
Absoluta: Todas as coordenadas são definidas em relação a
origem (cruz vermelha – 0,0).
Relativa: Através do símbolo de arroba (@), a coordenada será
definida em relação ao último ponto utilizado na área de
desenho.
11
1. Introdução
Sistema de Coordenadas
Comandos:
10<30
@15<20
Comandos:
10,10
@5,5
Comandos de Construção
12
13
II. Comandos de Construção
Linhas
 2 Pontos
 Seleção do comando via mouse ou teclado;
 Atalho para o teclado: l ou line;
 Especificar os dois pontos que formam o segmento de reta.
Desenhar um quadrado de lado 3x3!
14
II. Comandos de Construção
Linhas
 Ângulo
 Especificar o ângulo e o comprimento da linha;
 Ponto de precisão: Iniciar, Meio e End.
15
II. Comandos de Construção
Linhas
 Horizontal / Vertical
 Especificar o comprimento da linha;
 Ponto de precisão: Iniciar, Meio e End.
Desenhar um retângulo 4x6!
16
II. Comandos de Construção
Retângulo
 Atalho para o teclado: rec ou rectangle;
 Esse comando de construção permite desenhar retângulos
definindo o primeiro vértice e o seu oposto;
Paralela
 Especifique a distância em relação a entidade original e em
seguida, aproxime o cursor da entidade.
17
II. Comandos de Construção
Círculo
 Centro e Ponto
 Especifica-se o centro, e na sequência, o valor do raio;
 Atalho para o teclado: ci ou circle.
Desenhe um círculo de raio 3, centrado na origem, e
outro círculo de raio 5, centrado na coordenada 5,3.
18
II. Comandos de Construção
Círculo
 2 Pontos
 Indica-se dois pontos opostos, que correspondem ao diâmetro
do círculo.
 Centro e Raio
 Entre com o valor do raio na caixa de texto, e em seguida,
informe o centro do círculo.
19
II. Comandos de Construção
Arco
 3 Pontos
 Atalho para o teclado: a ou arc;
 Através de três pontos define-se o arco
 Centro, Ponto e Ângulo
 Especifica-se o centro, o raio e os ângulos inicial e final.
20
Comandos de Precisão
21
III. Comandos de Precisão
Grade
Extremidade
Entidade
Centro
Meio
Distância
Interseção
Restrição Vertical
Restrição Horizontal
Restrição Ortogonal
22
III. Comandos de Precisão
Exercício 1: Utilizando as ferramentas apresentadas até o
momento, projete os seguintes desenhos em LibreCAD:
Triângulo Equilátero
23
Comandos de Visualização
24
IV. Comandos de Visualização
 Aproximar (zoom in)
 Recuar (zoom out)
 Enquadrar (enquadra o desenho na janela gráfica)
 Exibir anterior
 Janela de Zoom (clicar e arrastar)
 Pan (movimenta a janela gráfica em qualquer direção)
25
Criação de novas
formas a partir de
entidades já existentes
Comandos de Edição
26
V. Comandos de Edição
Mover / Copiar
 Atalho para o teclado: mv ou move;
 Mover = Apagar Original Copiar = Manter Original
Crie um círculo e faça três cópias alinhadas na horizontal.
Rotacionar
 Atalho para o teclado: ro ou rotate;
27
V. Comandos de Edição
Escalonar
 Atalho para o teclado: sz ou scale;
 Aumentar o desenho: multiplicação. Exemplo: 10
 Diminuir o desenho: divisão. Exemplo: 1/10 ou 0.1
Crie um retângulo 5x4. Em seguida, escalone a figura, de
modo que o novo desenho tenha dimensão 65x52.
28
V. Comandos de Edição
Aparar
 Atalho para o teclado: tm ou trim;
Obs.: Seleção da entidade limitadora e o lado da entidade que
“restará”.
Alongar
 Atalho para o teclado: le ou lengthen;
Obs.: A função aceita valores negativos.
29
V. Comandos de Edição
Explodir
 Separa os objetos em suas formas primárias.
Régua
 Exibe a distância entre dois pontos.
30
V. Comandos de Edição
Multi-Texto
OBS.: Uma lista com os atalhos de todo os comandos
do LibreCAD, está disponível no seguinte endereço:
https://wiki.librecad.org/index.php/Commands
