 Leia o trecho a seguir:
“Capacitor é um elemento passivo projetado para armazenar energia em seu campo elétrico. Além dos resistores,
os capacitores são os componentes elétricos mais comuns, sendo largamente utilizados em eletrônica,
comunicações, computadores e sistemas de potência, assim como, por exemplo, em circuitos de sintonia de
receptores de rádio e como elementos de memória dinâmica em sistemas computadorizados” (ALEXANDER;
SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados no ebook da disciplina, questiona-se: se uma
tensão de 30 V está conectada a um capacitor de 6 pF, qual é a carga elétrica e a energia armazenada no
capacitor? Assinale a alternativa correta:





 Pergunta 2
1 em 1 pontos
 Leia o trecho a seguir:
“Capacitores em paralelo se associam da mesma forma que os resistores em série. A capacitância equivalente de
N capacitores ligados em paralelo é a soma de suas capacitâncias individuais. A capacitância equivalente dos
capacitores associados em série é o inverso da soma dos inversos das capacitâncias individuais” (ALEXANDER;
SADIKU, 2013, p. 197).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

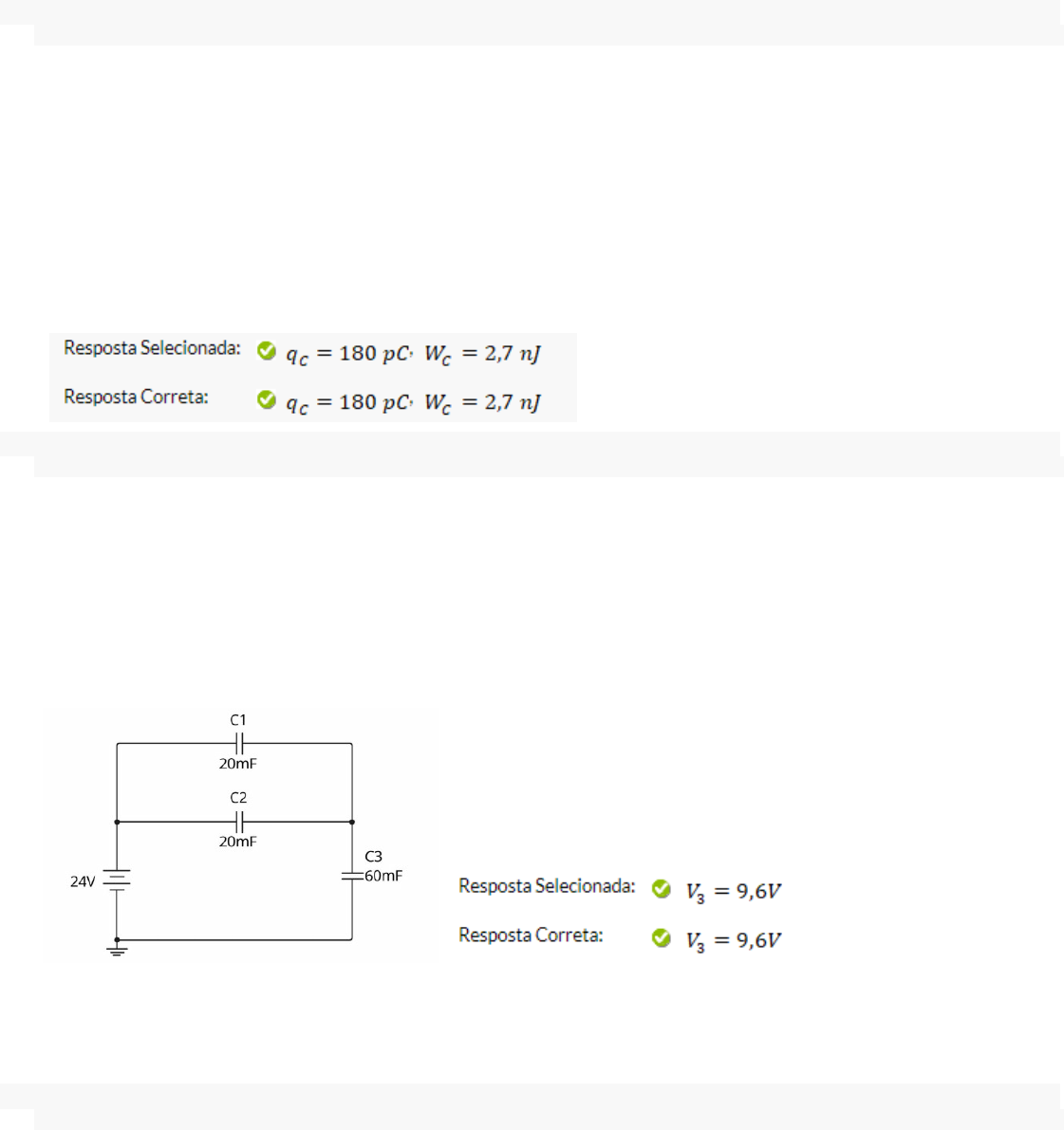

Diante do exposto, qual é a tensão sobre o capacitor C3 no circuito abaixo? Assinale a alternativa correta:








 Pergunta 3
1 em 1 pontos
 Leia o trecho a seguir:
“Qualquer condutor de corrente elétrica possui propriedades indutivas e pode ser considerado um indutor. Mas,
para aumentar o efeito indutivo, um indutor usado na prática é normalmente formado em uma bobina cilíndrica

com várias espiras de fio condutor” (ALEXANDER; SADIKU, 2013, p. 199).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A corrente em um indutor de 0,1 H é descrita pela fórmula:

Assim, considerando as informações apresentadas e os conteúdos estudados, qual é a tensão nesse indutor?







 Pergunta 4
1 em 1 pontos
 Leia o trecho a seguir:
“O teorema de Norton afirma que um circuito linear de dois terminais pode ser substituído por um circuito
equivalente formado por uma fonte de corrente I em paralelo com um resistor R , em que I é a corrente de curto-
circuito através dos terminais e R é a resistência de entrada ou equivalente nos terminais quando as fontes
independentes forem desligadas” (ALEXANDER; SADIKU, 2013, p. 128).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir da leitura do trecho e considerando os conteúdos estudados no ebook da disciplina, questiona-se: qual é a
corrente de Norton no terminal ab para o circuito abaixo? Assinale a alternativa correta:



Figura - Circuito com fontes e resistores
Fonte: Elaborada pelo autor.

Resposta Selecionada:
3,3 A
Resposta Correta:
3,3 A



 Pergunta 5
1 em 1 pontos
 A transformação de fontes da seguinte forma: “Transformação de fontes é o processo de substituir uma fonte de
tensão V em série com um resistor R por uma fonte de corrente i em paralelo com um resistor R , ou vice-versa.”

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

p. 120.

Considerando as informações apresentadas e os conteúdos estudados, qual é a tensão de do circuito
abaixo? Assinale a alternativa que apresenta a resposta correta:




 Pergunta 6
1 em 1 pontos
 Leia o trecho a seguir:
Em análise de circuitos, é possível substituir uma fonte de tensão em série com um resistor por uma fonte de
corrente em paralelo com um resistor. De acordo com Alexander e Sadiku (2013, p. 120), qualquer uma dessas
substituições é conhecida como transformação de fontes.

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Utilizando transformação de fonte de tensão no circuito abaixo, calcule a tensão da saída e assinale a alternativa
que apresenta a resposta correta:


Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.




 Pergunta 7
1 em 1 pontos
 Leia trecho a seguir:
“Um capacitor é formado por duas placas condutoras separadas por um isolante. Em diversas aplicações práticas,
as placas podem ser constituídas por folhas de alumínio, enquanto o dielétrico pode ser composto por ar,
cerâmica, papel ou mica” (ALEXANDER; SADIKU, 2013, p. 191).


ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Diante do exposto, responda: qual é a energia armazenada nos capacitores do circuito abaixo? Assinale a
alternativa correta:



Figura - Circuito com fonte de tensão, resistores e capacitores
Fonte: Elaborada pelo autor.



 Pergunta 8
1 em 1 pontos
 Pode-se dizer que um circuito linear é constituído apenas por elementos e fontes lineares, isto é, resistores,
capacitores e indutores. Sabe-se que a linearidade é definida como uma relação constante de causa e efeito.

SADIKU, M. N. O.; MUSA S. M.; ALEXANDER C. K. Análise de circuitos elétricos com aplicações . 5. ed. São
Paulo: AMGH, 2014.

A partir dessas informações, considere o circuito abaixo:

Figura - Circuito com resistores
Fonte: Elaborada pelo autor.
Sabe-se que, para uma corrente na entrada , a corrente da saída será de . A partir dessas
informações e do conteúdo estudado a respeito de linearidade e superposição, responda: Qual é a corrente de
saída para a uma corrente da entrada de? Assinale a alternativa correta:

~Resposta correta. A alternativa está correta porque

O circuito é linear. Se aumentar o 2 vezes para que seja igual a 12 , a corrente da saída ( também vai aumentar 2
vezes. Então, temos: .


 Pergunta 9
1 em 1 pontos
 Leia o trecho a seguir:
“O princípio da superposição afirma que a tensão (ou a corrente) em um elemento em um circuito linear é a soma
algébrica da soma das tensões (ou das correntes) naquele elemento em virtude da atuação isolada de cada uma
das fontes independentes” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir da leitura do fragmento acima, calcule a corrente no circuito abaixo, utilizando propriedade de
superposição e assinale a alternativa correta:

Figura - Circuito com fontes de tensão e fonte de corrente
Fonte: Elaborada pelo autor.

Resposta Selecionada:
1,5
Resposta Correta:
1,5


 Pergunta 10
1 em 1 pontos
 Leia o trecho a seguir:
É possível “liberar a potência máxima a uma carga quando um sistema com perdas internas conhecidas for dado.
Deve ser notado que isso resultará em perdas internas significativas maiores ou iguais à potência liberada à
carga. O circuito equivalente de Thévenin é útil para descobrir a potência máxima que um circuito linear pode
liberar a uma carga” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Assim, considerando as informações apresentadas e os conteúdos estudados, qual é a máxima transferência de
potência para a carga no circuito abaixo? Assinale a alternativa correta:

Resposta Selecionada:
16,2 W.
RespostaCorreta:
16,2 W.
