TMFA – Termodinâmica e Mecânica dos Fluidos Aplicada (Termodinâmica)

Profa. Dra. Simoni Gheno 1
Exercícios – Ciclo de Rankine


Questões para pensar
1. A eficiência térmica de uma instalação de potência a vapor pode ter
valores diferentes no inverno e no verão? Explique.
2. Pense em algumas maneiras de aproveitar a água de arrefecimento que
sai do condensador de uma grande usina de potência.
3. Que efeitos sobre a ecologia de um rio podem resultar do uso da água
para arrefecimento do condensador de uma instalação de potência?
4. Por que a água é o fluido de trabalho mais utilizado em usinas de
potência a vapor?
5. Qual a sua opinião sobre a utilização de energia solar para gerar
eletricidade?

Problemas
1. Calcular o rendimento do exercício desenvolvido em sala adotando
agora o vapor superaquecido na entrada da turbina a 500 °C, com as
demais condições mantidas, isto é: P2=0,5 Kgf/cm2; P1=50 Kgf/cm2;
x3=0. Comparar este rendimento com o do exercício desenvolvido em
sala e justificar a sua variação. Resposta: 32,2%
2. Calcular o rendimento do ciclo do problema 1 adotando a pressão na
caldeira de 100 Kgf/cm2 com as demais condições mantidas, isto é:
T1=500 °C; P2=0,5 Kgf/cm2; x3=0. Resposta: 35,2%

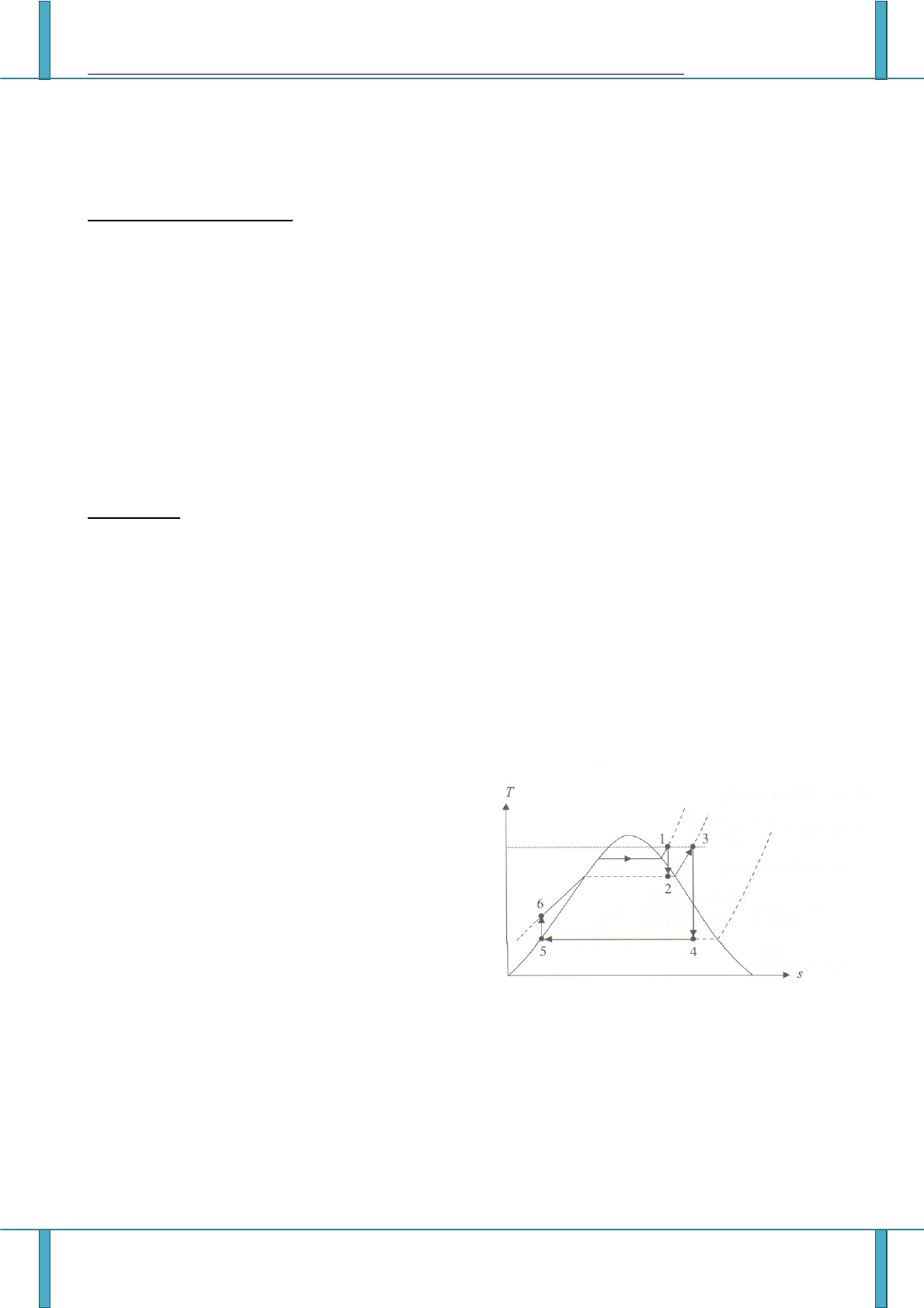

3. Imaginemos um ciclo de Rankine com reaquecimento do vapor que passa
pela turbina do problema 2
na pressão de 75 Kgf/cm2.
Calcular o rendimento deste
novo ciclo supondo que a
temperatura de reaquecimento
seja também se 500 °C e que
as demais condições sejam
mantidas, isto é: P1=100
Kgf/cm2; P4=0,5 Kgf/cm2
(condensador); x5=0 (líquido
que sai do condensador).
Resposta: 37,3%
4. Suponhamos que o ciclo do problema 3 tenha um preaquecedor de água
utilizando para isso 10% do vapor que passa pela turbina. Sabe-se
que o vapor é extraído da turbina quando passa por um estágio de
pressão igual a 5 Kgf/cm2 e que as demais condições são mantidas,
isto é: P1=100 Kgf/cm2; P2=75 Kgf/cm2; P3=75 Kgf/cm2; T1=500 °C;
T3=500 °C; x5=0. Determine o rendimento do ciclo. Resposta: 38,2%
TMFA – Termodinâmica e Mecânica dos Fluidos Aplicada (Termodinâmica)

Profa. Dra. Simoni Gheno 2




5. Água é o fluido de trabalho em um
ciclo de Rankine ideal. Vapor
superaquecido entra na turbina a
8MPa e 480°C. A pressão no
condensador é 8kPa. A potência
líquida produzida pelo ciclo é
100MW. Determine para este ciclo:
(a) diagrama T versus entropia;
(b) A taxa de transferência de
calor que passa através do gerador
de vapor, em kW; (c) Eficiência
térmica.
Respostas: (b) Qin=251,8×108kW;
(c)η=0,397
TMFA – Termodinâmica e Mecânica dos Fluidos Aplicada (Termodinâmica)

Profa. Dra. Simoni Gheno 3
6. Água é o fluido de trabalho em um
ciclo de Rankine ideal. A pressão
e a temperatura na entrada da
turbina são 1600 lbf/in2 e
1100°F, respectivamente, enquanto
a pressão no condensador é 1
lbf/in2. Determine para este
ciclo: (a) diagrama T versus
entropia; (b) a potência líquida
produzida, em BTU/h; (c)
Eficiência térmica.
Respostas: (b) W=8,84×108BTU/lb;
(c)η=0,429

NOTA:





7. Vapor a 10MPa e 600°C entra na
turbina de primeiro estágio
(TAP) de um ciclo de Rankine
ideal com reaquecimento. O
vapor deixa a seção de
reaquecimento a 500°C e a
pressão no condensador é 6kPa.
Se o título na saída da turbina
de segundo estágio (TBP) é 90%
determine para este ciclo: (a)
diagrama T versus entropia; (b)
Eficiência térmica.
Respostas: (b) η=0,442




( )
( ) ⎟
⎠
⎞
⎜
⎝
⎛−⎥⎦
⎤
⎢⎣
⎡
⋅
⋅⎥
⎦
⎤
⎢
⎣
⎡
⎟⎟
⎠
⎞
⎜⎜
⎝
⎛
+⎟
⎠
⎞
⎜
⎝
⎛=
−+=
