Modelo de Análise de Software (Análise Estruturada)

Prévia do material em texto

5)
Em um dicionário de dados, o que os símbolos { } significam?
d)
Eles enquadram componentes que se repetem zero ou mais vezes.
4)
Qual dos itens a seguir é uma vantagem da análise estruturada quando comparada com outras abordagens?
c)
Através do diagrama de fluxo de dados, é possível se ter uma ideia mais clara do sistema proposto.
3)
Quais dos itens a seguir é uma limitação da análise estruturada quando comparada com outros métodos existentes?
a)
A Análise estruturada utiliza modelos computacionais, diferente da Orientada a Objetos, que usa elementos do mundo real, chamados de objetos.

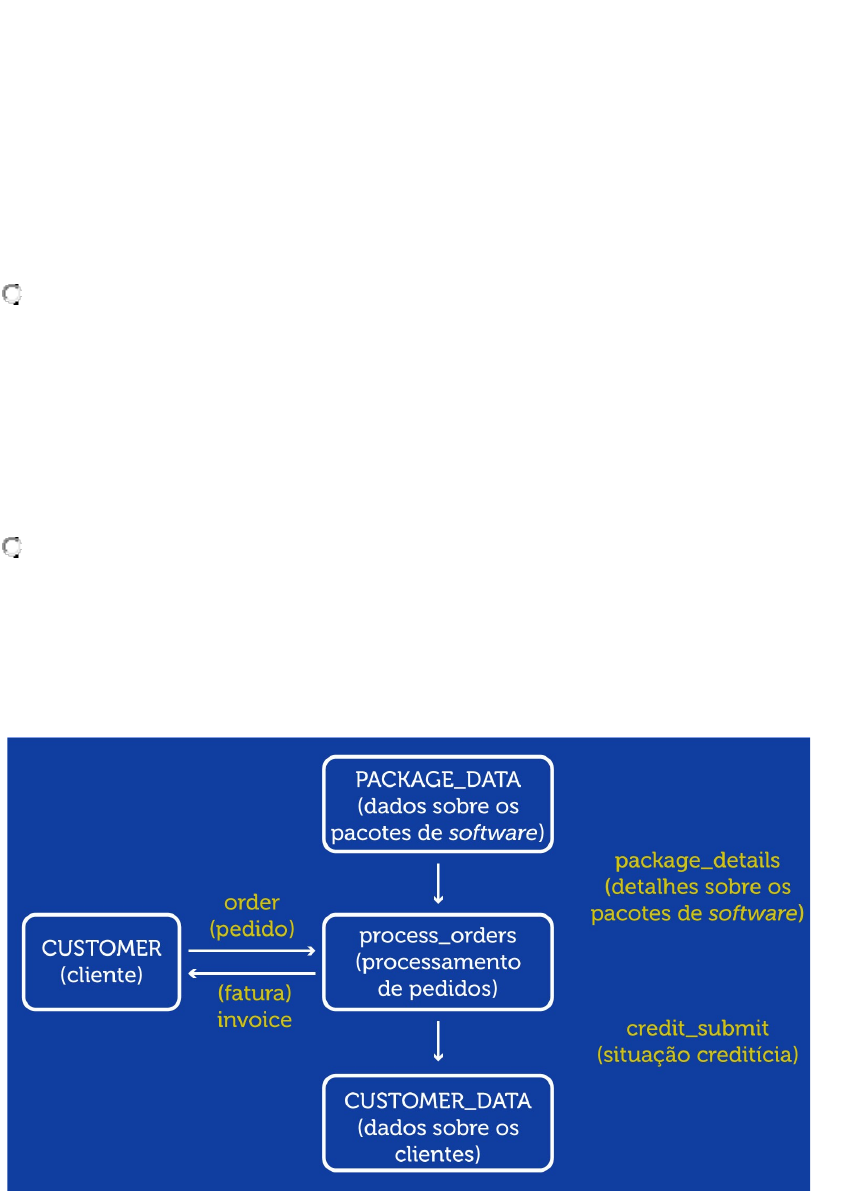

Analise o DFD extraído do livro "Engenharia de Software: Os Paradigmas Clássicos & Orientado a Objetos" página 337:
​​​​​​​
Agora, informe o que significa o elemento com o conteúdo "process_orders (processamento de pedidos)":
d)
O elemento representa uma função.
1)
O que é um DFD?
a)
É um diagrama de fluxo de dados, utilizado para mostrar as relações entre os dados, processos que transformam esses dados e o limite entre o que pertence ao sistema e o que está fora dele.
