TAREFA 05 – SISTEMAS DE REFRIGERAÇÃO E BOMBA DE CALOR
1. QUAIS AS DIFERENÇAS ENTRE OS CICLOS DE POTÊNCIA E DE
REFRIGERAÇÃO?
Os ciclos de potência buscam produzir um trabalho líquido, e os ciclos de refrigeração,
consomem trabalho para retirar calor de uma fonte quente.
Todo ciclo de potência puxa calor de uma fonte quente ( ) e o utiliza para realizar um
trabalho líquido ( ). Mas, além disso, é obrigatório que o motor “jogue fora” certa
quantidade de calor para uma fonte fria ( ).
Já o ciclo de refrigeração e a bomba de calor faz um processo exatamente oposto do
motor, ou seja, se o motor “consome” calor para gerar trabalho então os refrigeradores e
bombas de calor vão consumir calor para manipular o calor. Manipular porque esses ciclos
fazem com que o calor siga num sentido não convencional, o calor vai do frio para o mais
quente.
Veja que como esse ciclo retira calor da fonte fria ela tende a ficar mais fria. O mesmo
acontece com a fonte quente, que ao receber calor fica ainda mais quente.





2. DESCREVA OS PROCESSOS E AS FUNÇÕES DE CADA COMPONENTE DO
CICLO DE REFRIGERAÇÃO IDEAL POR COMPRESSÃO DE VAPOR. VER OS
DIAGRAMAS DOS COMPONENTES E TXS ABAIXO.

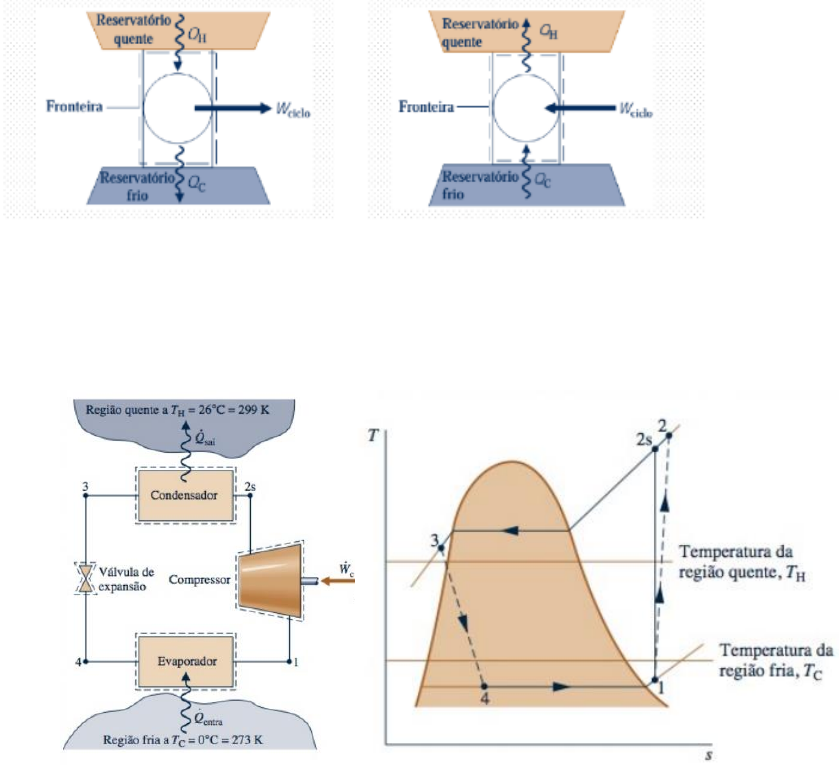

Figura 2: Ciclo de Potência Figura 1: Ciclo de Refrigeração
A compressão de vapor usa um fluido refrigerante líquido circulante como meio
(geralmente R134a) que absorve e remove o calor do espaço a ser resfriado e
subsequentemente rejeita esse calor em outro local. A figura mostra um sistema típico de
compressão de vapor de estágio único. O sistema típico de compressão de vapor consiste em
quatro componentes:
 Compressor
 Condensador
 Válvula de expansão (também chamada de válvula do acelerador)
 Evaporador
Processo 1-2s: Compressão isentrópica do refrigerante do estado 1 até a pressão do
condensador no estado 2s.
Processo 2s-3: Transferência de calor do refrigerante à medida que este escoa a pressão
constante ao longo do condensador. O refrigerante sai como líquido no estado 3.
Processo 3-4: Processo de estrangulamento do estado 3 até uma mistura de duas fases
líquido-vapor em 4.
Processo 4-1: Transferência de calor para o refrigerante à medida que o este escoa a pressão
constante ao longo do evaporador para completar o ciclo.
Durante um ciclo de compressão de vapor, o trabalho é feito no fluido pelas bombas
entre os estados 1 e 2 ( compressão isentrópica ). Não há trabalho realizado pelo fluido,
pois entre os estágios 3 e 4 o processo é isentálico. O fluido de trabalho em um ciclo de
compressão de vapor segue um circuito fechado e é reutilizado constantemente.
 À medida que o refrigerante passa pelo evaporador, a transferência de calor do espaço
refrigerado resulta na evaporação do refrigerante. Para um volume de controle que engloba o
lado do refrigerante no evaporador, os balanços de massa e de energia simplificam-se para
fornecer a taxa de transferência de calor por unidade de massa do refrigerante em
escoamento.
 O refrigerante que deixa o evaporador é comprimido pelo compressor até uma pressão
e uma temperatura relativamente altas. Admitindo-se que não haja transferência de calor de
ou para o compressor, os balanços de massa e de energia para um volume de controle que
englobe o compressor.
 Finalmente, o refrigerante no estado 3 entra na válvula de expansão e se expande até a
pressão do evaporador. Em geral, esse procedimento é modelado como um processo de
estrangulamento.
 A pressão do refrigerante decresce na expansão adiabática irreversível, e há um
aumento correspondente na entropia específica. O refrigerante sai da válvula no estado 4
como uma mistura de duas fases líquido-vapor.
 No sistema de compressão de vapor, o fornecimento de potência líquida é igual à
potência do compressor, já que a válvula de expansão não admite entrada ou saída de
potência.
 As irreversibilidades estão presentes no evaporador, no compressor e no condensador,
quanto no desempenho idealizado na ausência de tais efeitos. Embora as irreversibilidades
no evaporador, no compressor e no condensador possam ter um acentuado efeito no
desempenho geral, é instrutivo considerar um ciclo idealizado no qual elas estejam
supostamente ausentes. Tal ciclo estabelece um limite superior quanto ao desempenho do
ciclo de refrigeração por compressão de vapor.
3. DESENVOLVER OS MODELOS MATEMÁTICOS PARA O SISTEMA DE
REFRIGERAÇÃO DE VAPOR.

O equacionamento do ciclo ideal: seja a formulação simples da Equação da Energia,
conforme dada abaixo, aplicável para um sistema em regime permanente, para um
escoamento unidimensional com uma entrada e uma saída, isto é, ms = me = m.
 ̇ ̇ (


 )

 ̇ (


 )

 ̇


Figura 3: Representação esquemática do ciclo ideal de
refrigeração por compressão de vapor no diagrama de
Mollier
Figura 4: Ciclo de compressão de vapor ideal no
diagrama de Mollier
Hipóteses simplificadoras (Modelo de Engenharia)
 Regime permanente -


 = 0







 Energia Cinética (Ec) e Energia Potêncial (Ep) = 0
Analisando separadamente cada processo que forma o ciclo:
I) Compressão - Modelo Ideal do Compressor:
No compressor só há um fluxo de entrada e um de saída: me = ms = m. Vamos desprezar
a variação das energias cinética e potencial entre a entrada e saída do compressor; e vamos
admitir que o processo de compressão é adiabático e reversível, isto é, é isoentrópico, veja a
figura. Assim, se o processo ocorre em regime permanente e se W é o trabalho realizado
sobre o VC,

 ̇ ̇


 (


 )

 ̇ (


 )

 ̇
 ̇ ( ̇
Os estados, representados por números, 1 e 2, estão na figura.

As propriedades do refrigerante em 2 são conhecidas desde que se fixe a pressão de
condensação, pois o processo é isoentrópico.
II) Condensador e Evaporador - Modelo Ideal do Condensador e do Evaporador:


As premissas são:
1. regime permanente;
2. só existe trabalho de escoamento (incluído na entalpia);
3. só existe um fluxo de entrada e um fluxo de saída, me = ms = m;
4. variações de energia cinética e potencial são desprezíveis frente à variação da
entalpia, e
5. a pressão é constante (esta é uma aproximação).

Assim:
Condensador ideal: ̇ ( ̇
Evaporador ideal: ̇ ( ̇

III) Válvula de Expansão - Modelo Ideal da Expansão:




As premissas são:
1. Regime permanente;
2. Processo adiabático;
3. Só existe um fluxo de entrada e um fluxo de saída, me = ms = m;
4. Variação de energia potencial é desprezível;
5. Variação de energia cinética pode ser desprezível.
Assim:

Expansão ideal: ( ̇
Isto é,
Evaporador ideal: (processo isoentálpico)
Consequentemente, é irreversível, pois não é isoentrópico (volte ao diagrama de
Mollier para verificar): isto é, um processo adiabático isoentálpico não é isoentrópico (e não
é reversível).

4. VOCÊ POSSUI UM REFRIGERADOR EM SUA CASA. O DESEMPENHO DO
APARELHO NO VERÃO É DIFERENTE DO DESEMPENHO NO INVERNO?
EXPLIQUE.
 O desempenho de um refrigerador no verão é diferente do desempenho no inverno. O
motivo se deve por conta de o funcionamento de um refrigerador apenas retirar calor do
local e assim gerando o frio, por isso na época de verão o ambiente vai estar com
temperatura maior do que no inverno, tornando assim o desempenho no verão menor do que
no inverno.

5. POR QUE A UNIDADE INTERNA DE UM SISTEMA DE AR-CONDICIONADO
CENTRAL TEM UMA MANGUEIRA COMO DRENO?
 O dreno do ar-condicionado é a parte responsável por remover a água produzida pelo
aparelho. O equipamento retira a umidade do ambiente quando está trabalhando, realizando
o processo de condensação, que é quando a água passa do vapor para o líquido.

6. UM REFRIGERANTE ESCOANDOPARA O COMPRESSOR DE UM
REFRIGERADOR FLUI POR UM TUBO COM DIÂMETRO MAIOR QUE O
TUBO DE SAÍDA (DESCARGA) DO COMPRESSOR. PORQUÊ?
 A tubulação usada para transportar o vapor frio é chamada de linha de sucção, ligando o
evaporador ao compressor. Em geral, a temperatura do refrigerante na sucção do compressor é
inferior à temperatura do meio externo e, consequentemente, se estabelece um fluxo de calor nessa
direção. Tanto a transferência de calor quanto a perda de pressão nessa linha afeta o desempenho do
compressor. O ganho de calor na linha é considerado como um efeito de refrigeração inútil, pois
acontece fora do ambiente refrigerado. A transferência de calor pode ser minimizada através de um
adequado isolamento térmico, por isso se faz necessário um diâmetro maior. Ou seja, o diâmetro
de sucção deve ser um diâmetro superior ao diâmetro de descarga com a finalidade, tanto de diminuir
a carga cinética de entrada da bomba, quanto diminuir Hpsucção.

7. QUAIS SÃO AS TRÊS CONSIDERAÇÕES QUE DEVEM SER PONDERADAS
NA SELEÇÃO DE UM REFRIGERANTE PARA UM REFRIGERADOR
DOMÉSTICO?
 Os três fatores importantes na seleção de um refrigerante são segurança, desempenho,
impactos e segurança. O quesito segurança é importante uma vez que o gás ou liquido usado
não pode oferecer nenhum risco aos usuários dos aparelhos como exemplo temos a amônia
que é um refrigerante, mas extremamente toxico. No que diz respeito ao meio ambiente o
fluido não deve afetar a camada de ozônio, como o gás freon que já foi utilizado em larga
escala em geladeiras como fluido refrigerante e também propulsor de sprays. Por fim, o
Desempenho é o básico que o fluido deve fornecer em relação ao resfriamento, uma vez que
o gás ou liquido atende aos dois primeiros itens não é o mais indicado caso não consiga
entregar o desempenho desejado.

8. O QUE QUALIFICA UM REFFRIGERADOR PARA TER UM SELO DO
PROGRAMA DE CONSERVAÇÃO DE ENERGIA ELÉTRICA (PROCEL)?
O Selo Procel tem por objetivo orientar o consumidor no ato da compra, indicando os
produtos que apresentam os melhores níveis de eficiência energética dentro de cada
categoria. O Inmetro, através do Programa Brasileiro de Etiquetagem (PBE), classifica os
produtos de A, que são os mais eficientes, até E, menos econômicos. Somente os aparelhos
na categoria A, dentre os que consomem energia elétrica, é que recebem o selo Procel.
O que é avaliado: A classificação varia de A (o mais econômico) a E (o menos eficiente)
Geladeiras / Refrigeradores: A classificação é segundo o consumo de energia elétrica
(kWh/mês) e a capacidade de congelamento. Os índices de eficiência energética variam de
acordo com o tipo do produto (refrigerador, refrigerador com freezer, refrigerador com
freezer frost free, congelador vertical, congelador vertical frost free, congelador horizontal).
No bolso: O consumo cresce entre 10% e 15% a cada mudança de faixa. Considerando uma
tarifa média de R$ 0,55/kWh, o gasto cai de R$ 19 (selo E) para R$ 12 (selo A). Por ano, a
economia é de R$ 84.
9. GRANDES EDIFÍCIOS DE ESCRITÓRIOS COSTUMAM USAR AR-
CONDICIONADO PARA REFRIGERAR ÁREAS INTERNAS MESMO NO
INVERNO EM CLIMAS FRIOS. POR QUÊ?
O ar-condicionado é um aparelho que pode servir como um sistema de aquecimento e
refrigeração que pode ser usado durante todo o ano. O ar-condicionado no inverno pode
operar em um ciclo reverso para aquecer o ar. Na verdade, o ar-condicionado no inverno,
assim como no verão, serve como uma das melhores formas de garantir o seu conforto
térmico.
O ar-condicionado no inverno ameniza as temperaturas baixas, climatizando o ambiente
e proporcionando conforto e bem-estar.
Escritórios e espaços de comerciais
Não são apenas residenciais que se beneficiam de um sistema de ar condicionado para
uso durante todo o ano. Todos os tipos de escritórios e espaços de comerciais também
podem se beneficiar, pois é fato que conforto térmico pode contribuir no rendimento das
pessoas no ambiente de trabalho. Ou seja, para além dos outros benefícios, o ar-
https://www.dufrio.com.br/blog/ar-condicionado/comercial/entenda-por-que-investir-na-compra-de-um-ar-condicionado-quente-e-frio/
https://www.dufrio.com.br/blog/ar-condicionado/comercial/entenda-por-que-investir-na-compra-de-um-ar-condicionado-quente-e-frio/
https://www.dufrio.com.br/blog/ar-condicionado/comercial/por-que-e-importante-manter-o-conforto-termico-no-ambiente-de-trabalho/
condicionado ajuda a manter a temperatura ideal no ambiente, para proporcionar conforto a
quem está trabalhando.
Existem várias soluções de ar condicionado no mercado. Para um ar condicionado que
seja útil no verão e inverno, existem diferentes tipos de sistemas, e cada um servirá para um
perfil diferente.
Existem muitas características que fazem dos sistemas de ar-condicionado quente e frio
um bom investimento, tais como:
 Operação silenciosa, já que estes sistemas são muito silenciosos, de modo que não há
ruídos de fundo irritantes;
 No inverno, a temperatura ambiente ideal gira em torno de 20,5º C e 23,5º C. Com
um ar-condicionado, ela pode ser alcançada de forma rápida e eficiente;
 Economia de energia, visto que os sistemas de ar condicionado mais modernos
consomem menos energia e estão melhorando a eficiência energética o tempo todo.
Para ambientes maiores, como redes hoteleiras em regiões em que o frio é mais severo,
por exemplo, investir em um sistema de ar-condicionado para aquecer o ambiente sai muito
mais em conta que outras formas de calefação. Isso porque o custo de manutenção de um
aparelho é mais barato, assim como o seu gasto de energia.
Além disso, utilizando um sistema de ar-condicionado, a economia de energia pode ser
maior. Diferente das redes de calefação, não é necessário aquecer todos os cômodos de um
ambiente para garantir um clima mais agradável. Com o ar-condicionado, é possível ligar
apenas os aparelhos que estão em quartos ocupados, evitando o gasto de energia com
ambientes que nem estão sendo utilizados.
Diferenças entre aquecedor x ar-condicionado
O ar-condicionado quente e frio e o aquecedor são aparelhos diferentes com funções e
objetivos diferentes. O aquecedor, independente do modelo, concentra o calor em torno de
si, não climatizando o ambiente por completo. Por sua vez quem utiliza o ar-condicionado
no inverno consegue distribuir o calor por todo o local.
Além do mais, o ar-condicionado quente e frio pode ser usado em todas as estações, ao
contrário do aquecedor, que se torna mais um objeto guardado e sem utilidade durante o
verão.
Por isso, grandes edifícios de escritório costumam usar ar-condicionado mesmo no inverno.
10. DESCREVA AS PRINCIPAIS APLICAÇÕES DOS SISTEMAS DE
REFRIGERAÇÃO POR COMPRESSÃO DE VAPOR.
Os sistemas de refrigeração por compressão usam um fluido refrigerante líquido
circulante como meio que absorve e remove o calor do espaço a ser resfriado e
subsequentemente rejeita esse calor em outro local, este sistema tem larga uso em larga
escala em geladeiras e ar condicionados domésticos, além destes em câmaras frias em
frigoríficos.
