UNIVERSIDADE FEDERAL RURAL DO RIO DE JANEIRO – UFRRJ
IT- Instituto de Tecnologia - Departamento de Engenharia
Disciplina Topografia e Cartografia - IT 501
Profa. Rosane – Período 2019/2

Lista de Exercícios 1
Cálculo de Azimutes: Utilizando a fórmula geral e a partir de coordenadas

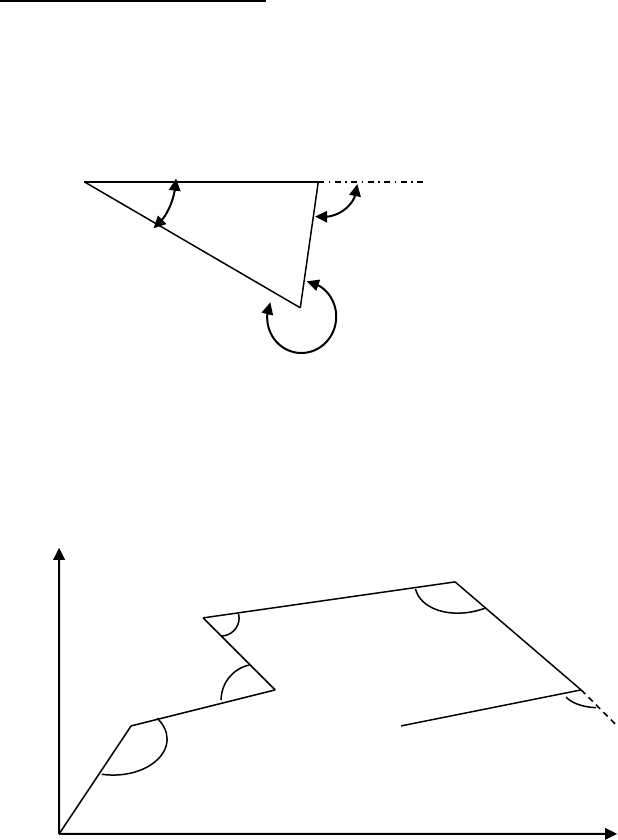

1) Dados os ângulos horizontais formados pelos alinhamentos das poligonais a
seguir, calcular os azimutes a vante e a ré de todos os alinhamentos. Utilizar a
fórmula geral dos azimutes e o sentido do caminhamento na ordem crescente dos
números que definem cada vértice.

a) Adotar o valor de 105º30’ para o Az1,2












b) Adotar o valor de 30º10’15” para o Az0,1

α1= 149°44’46”
α2= 78°40’10”
α3= 310°12’44”
α4= 109°33’41”
 d5= 100°10’44”











2) Dadas as coordenadas das estações que correspondem aos vértices de uma
poligonal apresentada a seguir, calcular os azimutes dos alinhamentos indicados
na tabela abaixo da figura.






104 º 29’ 50”
1
3
2
301 º 09’ 35”
45º 39’ 25”
Y
X 0
1
2
3
4
5
6
α1
α2
α3 α4
d5























 Coordenadas (m)
Estação E N Alinhamento AZIMUTE
1 353.329,816 7.534.299,753 1 - 2
2 353.430,365 7.534.361,956 2 - 3
3 353.575,528 7.534.255,004 3 - 4
4 353.676,360 7.534.163,440 4 - 5
5 353.620,900 7.534.023,115 5 – 6
6 353.420,700 7.534.033,415 6 – 7
7 353.342,780 7.534.174,113 7 - 8



7
1
2
3
4
6
5
N
N
N
N
N
N
N
