exercicio 5

Prévia do material em texto

Gerenciador de Camadas
CAmadas < LAyers>
Exercício:
Reproduzir a Prancha nos mínimos detalhes
com exceção da Cotagem (Dimensionamento);
Para cada OBJETO criar suas respectivas
Camadas (LAYERS) com os Nomes, Cores e
Espessuras indicadas;
Criar as linhas de contorno dos OBJETOS
com a espessura de 0.5mm nas cores
indicas;
Desenhar as Linhas de Centro na espessura
de 0.15mm; nas cores indicadas.
CAmada/LAyer
Gancho
Cor para linhas de
Contorno e Espessura:
Yellow (Amarela)
0.5mm
Cor para as linhas de
centro e/ou simetria e
espessura:
Cyan (Azul)
0.15
R18.00
∅20.00
∅26.00
R4.00
R44.00
R
62
.0
0
CAmada/LAyer
Pinça Aberta
Cor para linhas de
Contorno e Espessura:
Blue /Azul Escuro
0.5mm
Cor para as linhas de
centro e/ou simetria e
espessura:
Yellow /Amarelo
0.1530°

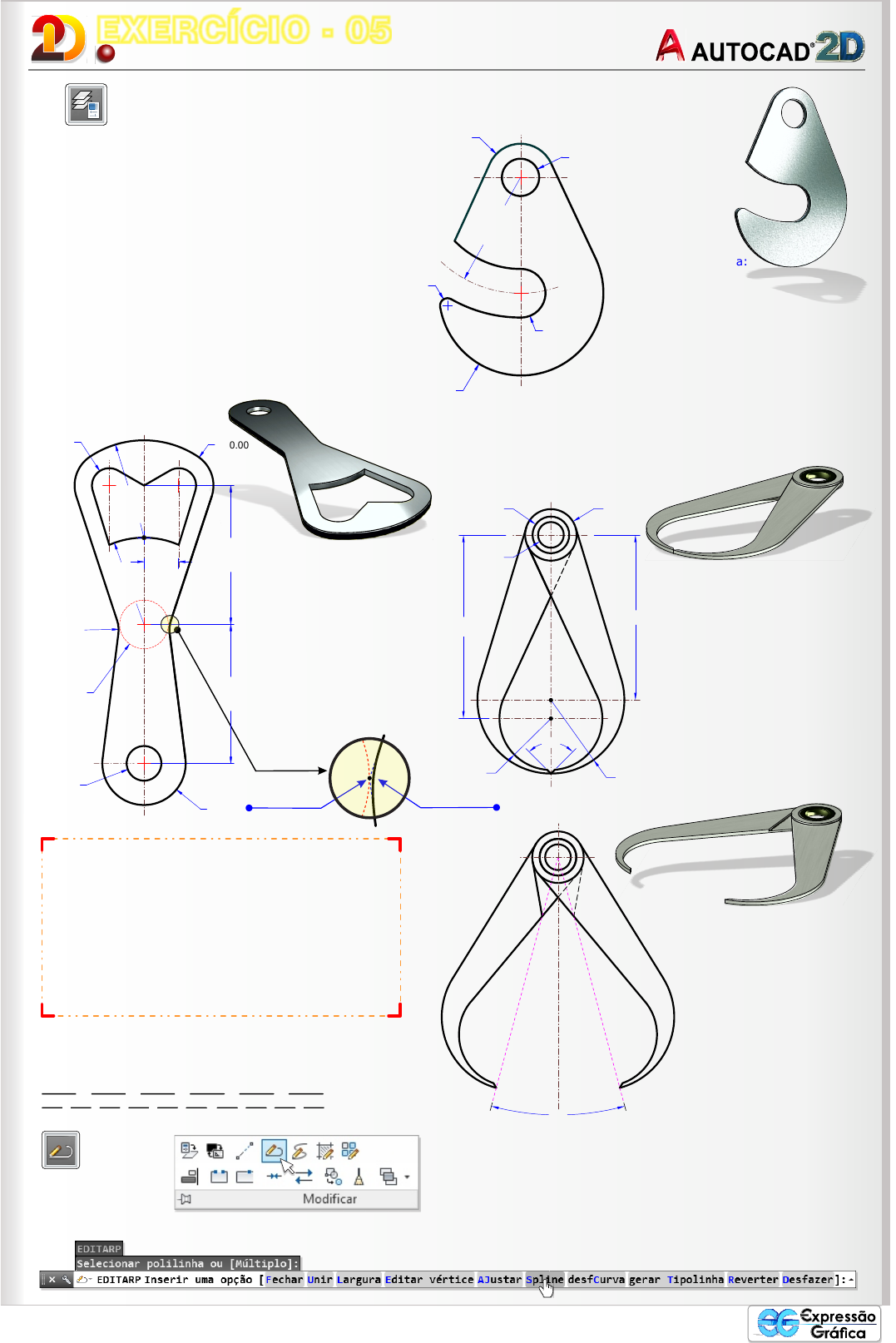

EXERCÍCIO - 05
Construções gráficas básicas - Camadas e Edição de Polilinhas
VARIÁVEL - Controla a distância entre os traços das linhas
ESCALATL( ) - - Escala das Linhas ( )ETL LTSCALE ETL
Escala 1 = 1:1
Escala 0.5 = 1:2
Atenção
Utilizar o Comando: /T Lipo inha L Tine ype
para carregar a Biblioteca de Linhas do
AutoCAD considerando que, neste
exercício, existem linhas de
/ r e /Centro TracejadasCente Hidden
ED Pitar olilinha
PEdit
Comando: EDP - Edição de Polilinha via teclado
Edita polilinhas, assim
como, transforma linhas
em polilinhas.
As utilizações comuns para o EDITARP incluem a união de polilinhas 2D, a
conversão de linhas e arcos para polilinhas 2D e a conversão de polilinhas
para curvas que se aproximam das B-splines (polilinhas ajustadas para a
spline). Diferentes prompts são exibidos, dependendo do tipo de objeto
selecionado para edição.
CAmada/LAyer
Abridor de Garrafas
Cor para linhas de
Contorno e Espessura:
Green (Verde)
0.5mm
Cor para as linhas de
centro e/ou simetria e
espessura:
Magenta
Quadrante
Tangente
Arco
0.15
R20.00R10.00
20.00
R18.00
R18.00
∅28.00
R24.00
∅20.00
8
0
.0
0
8
0
.0
0
R
5
6
.0
6
R
5
0
.0
0
ZOOM
CAmada/LAyer
Pinça Fechada
Cor para linhas de
Contorno e Espessura:
Red /Vermelho
0.5mm
Cor para as linhas de
centro e/ou simetria e
espessura:
Cyan /Azul Claro
0.15
9
0
1
0
0
R40R28
90°
R14Ø20
Ø14
CAmada/LAyer
Gancho
Cor para linhas de
Contorno e Espessura:
Yellow (Amarela)
0.5mm
Cor para as linhas de
centro e/ou simetria e
espessura:
Cyan (Azul)
0.15
R18.00
∅20.00
∅26.00
R4.00
R44.00
R
62
.0
0
Perfil - Gancho
CAmada/LAyer
Abridor de Garrafas
Cor para linhas de
Contorno e Espessura:
Green (Verde)
0.5mm
Cor para as linhas de
centro e/ou simetria e
espessura:
Magenta
0.15
R20.00R10.00
20.00
R18.00
∅28.00
R24.00
∅20.00
8
0
.0
0
8
0
.0
0
R
5
6
.0
6
R
5
0
.0
0
Perfil - Abridor de Garrafas
Quadrante
Tangente
Arco
R18.00
ZOOM
CAmada/LAyer
Pinça Fechada
Cor para linhas de
Contorno e Espessura:
Red /Vermelho
0.5mm
Cor para as linhas de
centro e/ou simetria e
espessura:
Cyan /Azul Claro
0.15
30°
9
0
1
0
0
R40R28
90°
R14Ø20
Ø14
Perfil - Pinça
Fechada
Aberta
