Pergunta 1
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O teorema de Norton a�rma que um circuito linear de dois terminais pode ser substituído por um circuito
equivalente formado por uma fonte de corrente I em paralelo com um resistor R , em que I é a corrente de
curto-circuito através dos terminais e R é a resistência de entrada ou equivalente nos terminais quando as
fontes independentes forem desligadas” (ALEXANDER; SADIKU, 2013, p. 128).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

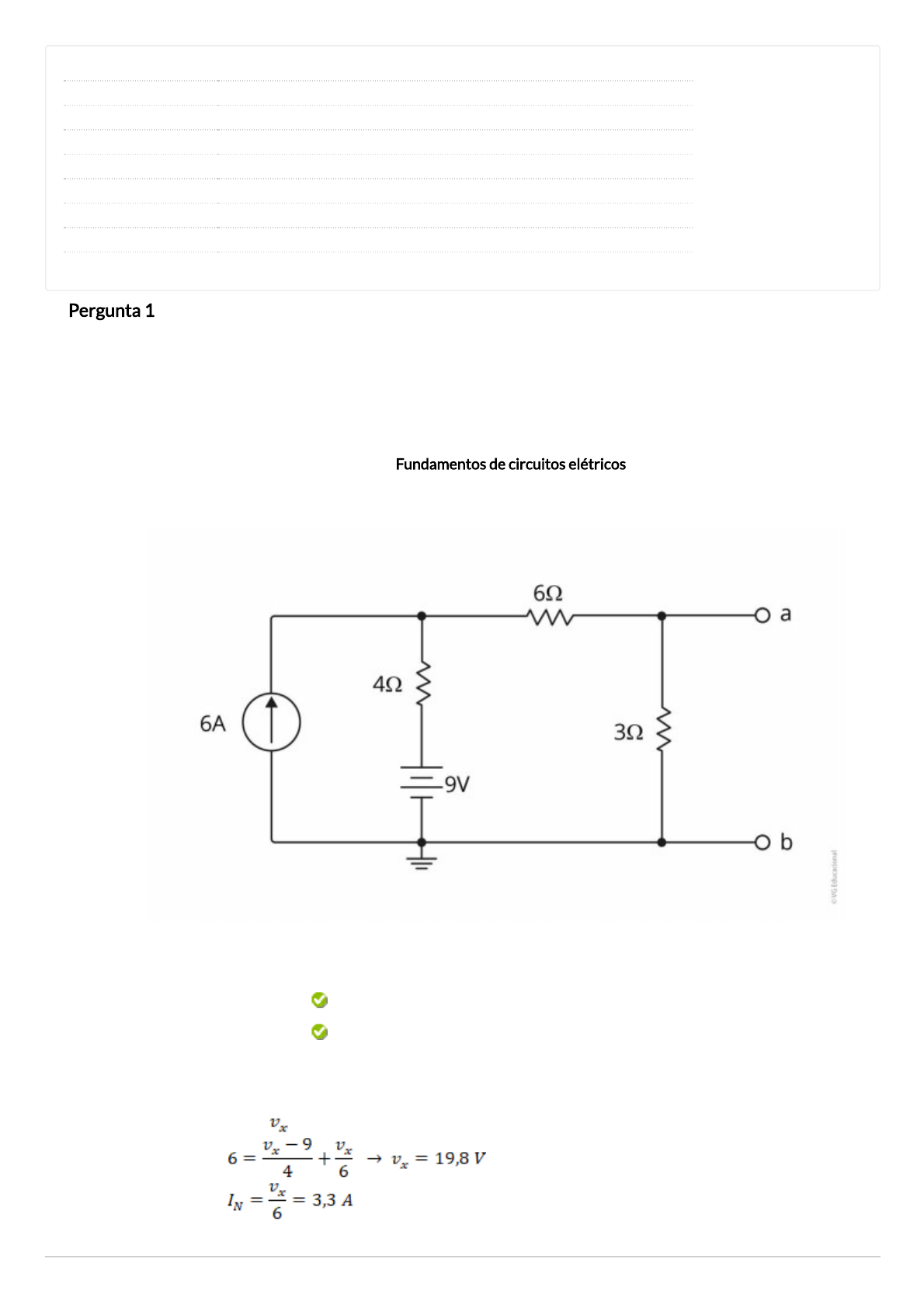

A partir da leitura do trecho e considerando os conteúdos estudados no ebook da disciplina, questiona-se:
qual é a corrente de Norton no terminal ab para o circuito abaixo? Assinale a alternativa correta:


Figura - Circuito com fontes e resistores
Fonte: Elaborada pelo autor.
3,3 A
3,3 A
Resposta correta. A alternativa está correta, pois, para calcular a corrente de Norton no
terminal ab, curto-circuitamos o terminal ab. Então, a corrente sobre o resistor de 3 ohms será
igual a zero. Representamos a tensão em nó que conecta os resistores de 6 ohms e de 4 ohms
com a . Aplicando as leis de Kirchhoff, teremos:

1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 2/10
Pergunta 2
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“O teorema de Thévenin a�rma que um circuito linear de dois terminais pode ser substituído por um circuito
equivalente formado por uma fonte de tensão V em série com um resistor R , onde V é a tensão de circuito
aberto nos terminais e R , a resistência de entrada ou equivalente nos terminais quando as fontes
independentes forem desativadas” (ALEXANDER; SADIKU, 2013, p. 123).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir dessa informação e do conteúdo estudado a respeito do Teorema de Thévenin, questiona-se: qual é
a tensão de Thévenin, vista pela terminal ab no circuito abaixo? Assinale a alternativa correta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois o nó que conecta a fonte de corrente, o
resistor de 2 ohms e a fonte de tensão tem tensão de , e o nó que conecta os resistores de 6
ohms e 4 ohms e a fonte de tensão tem tensão de Thévenin . Aplicamos as leis de
Kirchhoff para determinar a tensão de Thévenin e o valor de :



Também temos:

Pergunta 3
Leia o trecho a seguir:
“O princípio da superposição a�rma que a tensão (ou a corrente) em um elemento em um circuito linear é a
1 em 1 pontos
1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 3/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
soma algébrica da soma das tensões (ou das correntes) naquele elemento em virtude da atuação isolada de
cada uma das fontes independentes” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir da leitura do fragmento acima, calcule a corrente  no circuito abaixo, utilizando propriedade de
superposição e assinale a alternativa correta:

Figura - Circuito com fontes de tensão e fonte de corrente
Fonte: Elaborada pelo autor.
1,5
1,5
Resposta correta. O efeito de cada fonte tem que ser estudado separadamente. Ao aplicar a
fonte de 20 , o resistor de 6 Ω está em paralelo com o outro resistor de 6 Ω. Assim, teremos
um resistor equivalente de 3 Ω que está em série com o resistor de 7 Ω, no qual está passando
a corrente .


Aplicando a fonte de 10 , para corrente total ( ), temos:


Desse modo, a corrente que passa pelo resistor de 7 ohms será:

Aplicando a fonte de 4 , teremos curto-circuito e, então, a corrente não passará pelo resistor
de 7 ohms.
Pergunta 4
Leia o trecho a seguir:
Em análise de circuitos, é possível substituir uma fonte de tensão em série com um resistor por uma fonte de
corrente em paralelo com um resistor. De acordo com Alexander e Sadiku (2013, p. 120), qualquer uma
dessas substituições é conhecida como transformação de fontes.
1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 4/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Utilizando transformação de fonte de tensão no circuito abaixo, calcule a tensão da saída e assinale a
alternativa que apresenta a resposta correta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois podemos substituir as fontes de corrente
com o resistor em paralelo por uma fonte de tensão com um resistor em série e vice-versa. A
fonte de 6 A e o resistor de 4 ohms em paralelo podem ser substituídos por uma fonte de
tensão de 24 volts e um resistor de 4 ohms em série. Após a conversão, os resistores de 3 e 4
ohms estarão em série e podem ser somados.  Ao converter as fontes de tensão para as fontes
de corrente, teremos  3 resistores de 7 Ω, 8 Ω e 6 Ω em paralelo e duas fontes de corrente de
2,42 A e 1,5 A. Então:

A corrente que passa pelo resistor equivalente é de ( .
Pergunta 5
Leia o trecho a seguir:
“Se um circuito tiver duas ou mais fontes independentes, uma maneira de determinar o valor de uma
variável especí�ca (tensão ou corrente) é usar a análise nodal ou a de malhas. Outra forma seria determinar
a contribuição de cada fonte independente à variável e então somá-las. Essa última forma é conhecida como
superposição” (ALEXANDER; SADIKU, 2013, p. 115).

ALEXANDER, C. K.; SADIKU, M. N. O. F undamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A partir dessas informações, considere o circuito abaixo:
1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 5/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão, fonte de corrente e resistor
Fonte: Elaborada pelo autor.

A partir da �gura acima e do fragmento citado, calcule a tensão , utilizando propriedade de superposição e,
em seguida, julgue qual das alternativas é a correta:
12
12
Resposta correta. A alternativa está correta porque analisamos a contribuição de cada fonte
de forma independente, aplicando a fonte de 12  e considerando a fonte de 3 A como contato
aberto, calculamos a tensão sobre o resistor e, desse modo, temos: . Aplicando a
fonte de 3 A, a corrente sobre o resistor será  igual a 0 A ; sendo assim,  a tensão sobre o
resistor será igual a zero.
Pergunta 6
Leia o trecho a seguir:
“Linearidade é a propriedade de um elemento descrever uma relação linear entre causa e efeito. Embora a
propriedade se aplique a vários elementos de circuitos, limitaremos sua aplicabilidade aos resistores. Essa
propriedade é uma combinação da propriedade de homogeneidade (aplicaçãode um fator de escala) e da
propriedade da atividade” (ALEXANDER; SADIKU, 2013, p. 113).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Com base nessas informações, considere o circuito linear abaixo:
1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 6/10
Resposta Selecionada:
Resposta Correta:
Feedback da resposta:

Figura - Circuito com duas fontes de tensão
Fonte: Elaborada pelo autor.

Observe que o circuito apresentado na �gura não possui informações sobre (caixa preta). Sabe-se apenas
que: as entradas do circuito são  e  e que a saída é . Além disso, foram realizados dois
experimentos. No primeiro experimento, tem-se:  e , no qual,  foi medida .
No segundo experimento,  e  e o valor medido para  foi .

A partir dessas informações e do conteúdo estudado a respeito de linearidade e superposição, responda: Se
em um terceiro experimento,  e   forem iguais a , qual será o valor de ? Assinale a
alternativa correta:
15
15
Resposta correta. A alternativa está correta, porque



Pergunta 7
Leia o trecho a seguir:
“Capacitores em paralelo se associam da mesma forma que os resistores em série. A capacitância
equivalente de N capacitores ligados em paralelo é a soma de suas capacitâncias individuais. A capacitância
equivalente dos capacitores associados em série é o inverso da soma dos inversos das capacitâncias
individuais” (ALEXANDER; SADIKU, 2013, p. 197).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

Diante do exposto, qual é a tensão sobre o capacitor C3 no circuito abaixo? Assinale a alternativa correta:
1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 7/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão e capacitores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois dois capacitores de C1 e C2 estão em
paralelo, logo, a capacitância equivalente para esses dois capacitores é de 40 mF (20mF +
20mF). A capacitância equivalente de 40mF está em série com o capacitor de 60mF. A
capacitância equivalente para o circuito será: . Então:

Pergunta 8
Sabe-se que a “potência máxima é transferida a uma carga quando a resistência de carga for igual à
resistência de Thévenin quando vista da carga” (ALEXANDER; SADIKU, 2013, p. 133).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.
1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 8/10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Diante dessa informação, analise o circuito abaixo:
Figura - Circuito com fontes de tensão e resistores
Fonte: Elaborada pelo autor.

A partir do exposto, responda: qual é a máxima transferência de potência para a carga  no circuito?
Analise as a�rmativas a seguir e julgue a alternativa correta:
5,12 W.
5,12 W.
Resposta correta. A alternativa está correta, pois, primeiramente, temos que obter o circuito
equivalente de Thévenin visto pelo terminal ab. Consideramos a resistência do  como
in�nita e colocamos uma fonte de corrente com a corrente  entre a e b e calculamos a tensão
da fonte de corrente. Aplicando as leis de Kirchhoff, teremos:

Também:


Então:

Pergunta 9
A transformação de fontes da seguinte forma: “Transformação de fontes é o processo de substituir uma
fonte de tensão V em série com um resistor R por uma fonte de corrente i em paralelo com um resistor R , ou
vice-versa.”

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.
p. 120.

Considerando as informações apresentadas e os conteúdos estudados, qual é a tensão de  do circuito
abaixo? Assinale a alternativa que apresenta a resposta correta:
1 em 1 pontos
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 9/10
Terça-feira, 22 de Setembro de 2020 21h00min56s BRT
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:

Figura - Circuito com fonte de tensão e fonte de corrente e resistores
Fonte: Elaborada pelo autor.
Resposta correta. A alternativa está correta, pois podemos converter a fonte de tensão de 12
volts e o resistor de 6 ohms em série em uma fonte de corrente de 2 amperes com um resistor
de 6 ohms em paralelo. Assim, teremos 2 resistores com a resistência de 6 ohms em paralelo e
duas fontes de corrente em paralelo.
Pergunta 10
Resposta Selecionada:
Resposta Correta:
Feedback
da
resposta:
Leia o trecho a seguir:
“Qualquer condutor de corrente elétrica possui propriedades indutivas e pode ser considerado um indutor.
Mas, para aumentar o efeito indutivo, um indutor usado na prática é normalmente formado em uma bobina
cilíndrica com várias espiras de �o condutor” (ALEXANDER; SADIKU, 2013, p. 199).

ALEXANDER, C. K.; SADIKU, M. N. O. Fundamentos de circuitos elétricos . 5. ed. São Paulo: Bookman, 2013.

A corrente em um indutor de 0,1 H é descrita pela fórmula:

Assim, considerando as informações apresentadas e os conteúdos estudados, qual é a tensão nesse indutor?
Julgue as alternativas abaixo e assinale a correta:
Resposta correta. A Alternativa está correta porque a tensão no indutor é calculada através da
fórmula a seguir:
. A derivada da corrente pelo tempo deve ser calculada na forma
correta. A indutância deve ser multiplicada pela derivada da corrente pelo tempo para calcular
a tensão no indutor.
← OK
1 em 1 pontos
javascript:launch('/webapps/blackboard/content/listContent.jsp?content_id=_14249702_1&course_id=_612502_1&nolaunch_after_review=true');
22/09/2020 Revisar envio do teste: ATIVIDADE 2 (A2) – GRA0605 ...
https://unp.blackboard.com/webapps/late-Course_Landing_Page_Course_100-BBLEARN/Controller 10/10
javascript:launch('/webapps/blackboard/content/listContent.jsp?content_id=_14249702_1&course_id=_612502_1&nolaunch_after_review=true');
