Instituto de Ciência e Tecnologia
Bacharelado Interdisciplinar em Ciência e Tecnologia
Disciplina: Mecânica dos Fluidos - ICT 3535
Profa.: Erika Ramos
Lista 5 - Equação da Quantidade de Movimento para Regime Permanente

Para quem faltou na aula do dia 27/08/2020
Enviar a resolução da Lista 5 (erika.ramos@unifal-mg.edu.br e vinicius.cipelli@sou.unifal-mg.edu.br)

1) Água escoa através de um cotovelo de uma tubulação horizontal e sai para a atmosfera
(vide figura abaixo). A vazão volumétrica é 0,3 ft3/s. Calcule a força em cada barra que
segura o cotovelo em seu lugar. Despreze forças de massa, efeitos viscosos e forças de
cisalhamento sobre as barras.

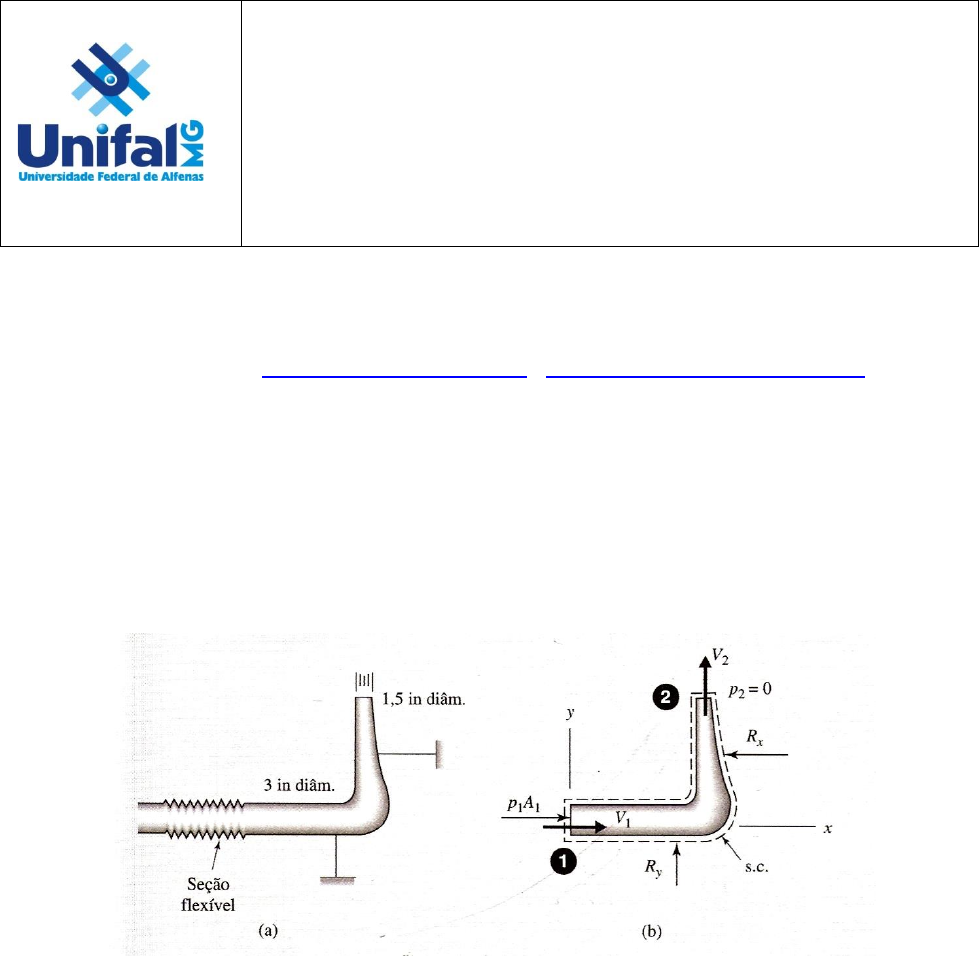

Solução: Selecionamos um volume de controle que circunda o cotovelo, como mostrado na
figura acima. Como as barras foram cortadas, as forças que as barras exercem no volume de
controle estão incluídas. A força de pressão na entrada do volume de controle é também
apresentada. A seção flexível é capaz de resistir à pressão interna, mas não transmite força
ou momento axial. A força de massa (peso do volume de controle) não age na direção x ou y,
mas normal a elas. Portanto nenhuma outra força é mostrada.....

2) Calcular as componentes horizontal e vertical da força que o jato de água da figura
exerce sobre o desviador. Dados:  = 1.000 kg/m3; Qm = 32 kg/s. Desprezar a variação da
seção do jato e o peso do mesmo.
mailto:erika.ramos@unifal-mg.edu.br
mailto:vinicius.cipelli@sou.unifal-mg.edu.br


3) No trecho (1)-(2) da tubulação, que está num plano horizontal, escoa água em regime
permanente. A perda de carga de (1) a (2) é 10 m e a vazão de 10 L/s. Qual é a força
resultante aplicada pelo fluido na tubulação? ( = 10.000 N/m3).
