CAD_BASICO_APTO-A2

Prévia do material em texto

1

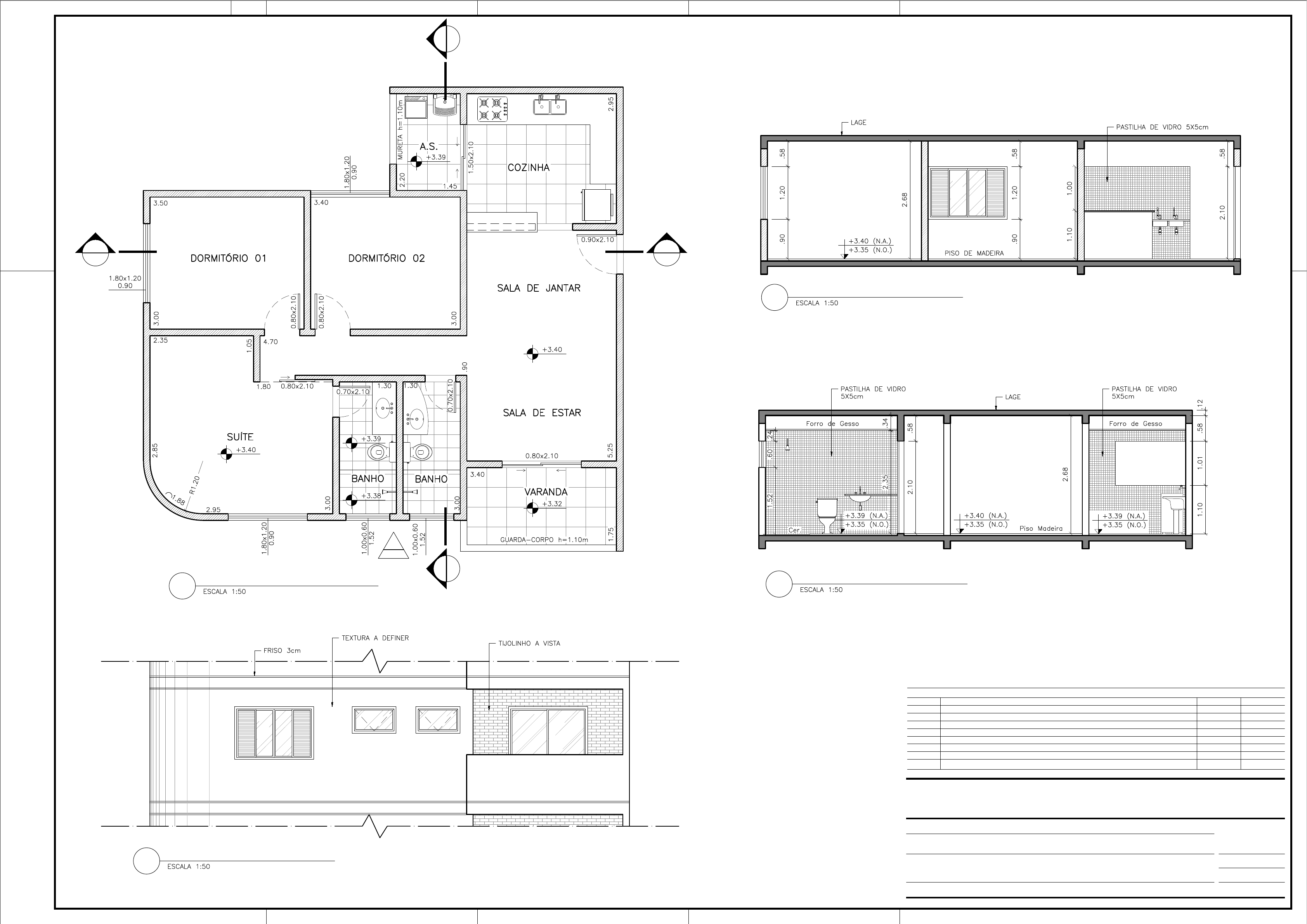

PLANTA - APARTAMENTO
2
3
2
3
4
2
CORTE - LONGITUDINAL
3
CORTE - TRANSVERSAL
4
FACHADA - PRINCIPAL
DESENHO:
ASSUNTO:
CLIENTE:
PROJETO:
FOLHA:
REVISÃO:
DATA:
ESCALA:
ARQUITETO:
CONFERIR MEDIDAS NO LOCAL - DIREITOS AUTORAIS RESERVADOS
REVISÃO DESCRIÇÃO DATA RESP.
00
01
02
03
04
05
06
07 ---
---
---
---
---
---
---
Jhonatan Corrêa28/05/2020EMISSÃO INICIAL DO PROJETO
R00
28/05/2020
1:50JHONATAN
01/01
SERVIDOR\\PROJETOS\GERALDO\CAD_BASICO_APTO
JHONATAN CORRÊA
PLANATA 1° PAVIMENTO, CORTES E FACHADAS
ESTUDO PRELIMINAR
AV CENTRAL, N° 188, GABIROBA - ITABIRA/MG
APARTAMENTO 3 DORMITÓRIOS
Geraldo Corrêa
PRODUCED BY AN AUTODESK STUDENT VERSION
P
R
O
D
U
C
E
D

B
Y

A
N

A
U
T
O
D
E
S
K

S
T
U
D
E
N
T

V
E
R
S
I
O
N
PRODUCED BY AN AUTODESK STUDENT VERSION
P
R
O
D
U
C
E
D

B
Y

A
N

A
U
T
O
D
E
S
K

S
T
U
D
E
N
T

V
E
R
S
I
O
N
AutoCAD SHX Text
ESCALA 1:50
AutoCAD SHX Text
SUÍTE
AutoCAD SHX Text
SALA DE ESTAR
AutoCAD SHX Text
DORMITÓRIO 01
AutoCAD SHX Text
A.S.
AutoCAD SHX Text
DORMITÓRIO 02
AutoCAD SHX Text
SALA DE JANTAR
AutoCAD SHX Text
COZINHA
AutoCAD SHX Text
BANHO
AutoCAD SHX Text
BANHO
AutoCAD SHX Text
+3.40
AutoCAD SHX Text
+3.40
AutoCAD SHX Text
+3.32
AutoCAD SHX Text
+3.39
AutoCAD SHX Text
+3.38
AutoCAD SHX Text
VARANDA
AutoCAD SHX Text
+3.39
AutoCAD SHX Text
1.80x1.20 0.90
AutoCAD SHX Text
1.80x1.20 0.90
AutoCAD SHX Text
1.80x1.20 0.90
AutoCAD SHX Text
1.00x0.60 1.52
AutoCAD SHX Text
1.00x0.60 1.52
AutoCAD SHX Text
0.70x2.10
AutoCAD SHX Text
0.70x2.10
AutoCAD SHX Text
0.80x2.10
AutoCAD SHX Text
0.80x2.10
AutoCAD SHX Text
0.90x2.10
AutoCAD SHX Text
0.80x2.10
AutoCAD SHX Text
0.80x2.10
AutoCAD SHX Text
1.50x2.10
AutoCAD SHX Text
MURETA h=1.10m
AutoCAD SHX Text
GUARDA-CORPO h=1.10m
AutoCAD SHX Text
+3.35 (N.O.)
AutoCAD SHX Text
+3.40 (N.A.)
AutoCAD SHX Text
ESCALA 1:50
AutoCAD SHX Text
PISO DE MADEIRA
AutoCAD SHX Text
PASTILHA DE VIDRO 5X5cm
AutoCAD SHX Text
LAGE
AutoCAD SHX Text
+3.35 (N.O.)
AutoCAD SHX Text
+3.40 (N.A.)
AutoCAD SHX Text
Piso Madeira
AutoCAD SHX Text
+3.35 (N.O.)
AutoCAD SHX Text
+3.39 (N.A.)
AutoCAD SHX Text
+3.35 (N.O.)
AutoCAD SHX Text
+3.39 (N.A.)
AutoCAD SHX Text
Cer.
AutoCAD SHX Text
Forro de Gesso
AutoCAD SHX Text
ESCALA 1:50
AutoCAD SHX Text
Forro de Gesso
AutoCAD SHX Text
LAGE
AutoCAD SHX Text
PASTILHA DE VIDRO 5X5cm
AutoCAD SHX Text
PASTILHA DE VIDRO 5X5cm
AutoCAD SHX Text
ESCALA 1:50
AutoCAD SHX Text
TIJOLINHO A VISTA
AutoCAD SHX Text
FRISO 3cm
AutoCAD SHX Text
TEXTURA A DEFINER
	Sheets and Views
	A2
