2.7Configurar indereçamentos IP

Prévia do material em texto

Configuração manual de endereço IP para dispositivos finais
Assim como você precisa dos números de telefone dos seus amigos para enviar mensagens de texto ou ligar para eles, os dispositivos finais em sua rede precisam de um endereço IP para que possam se comunicar com outros dispositivos em sua rede. Neste tópico, você implementará a conectividade básica configurando o endereçamento IP em switches e PCs.
As informações do endereço IPv4 podem ser inseridas nos dispositivos finais manualmente ou automaticamente usando o protocolo de configuração dinâmica de hosts (DHCP).

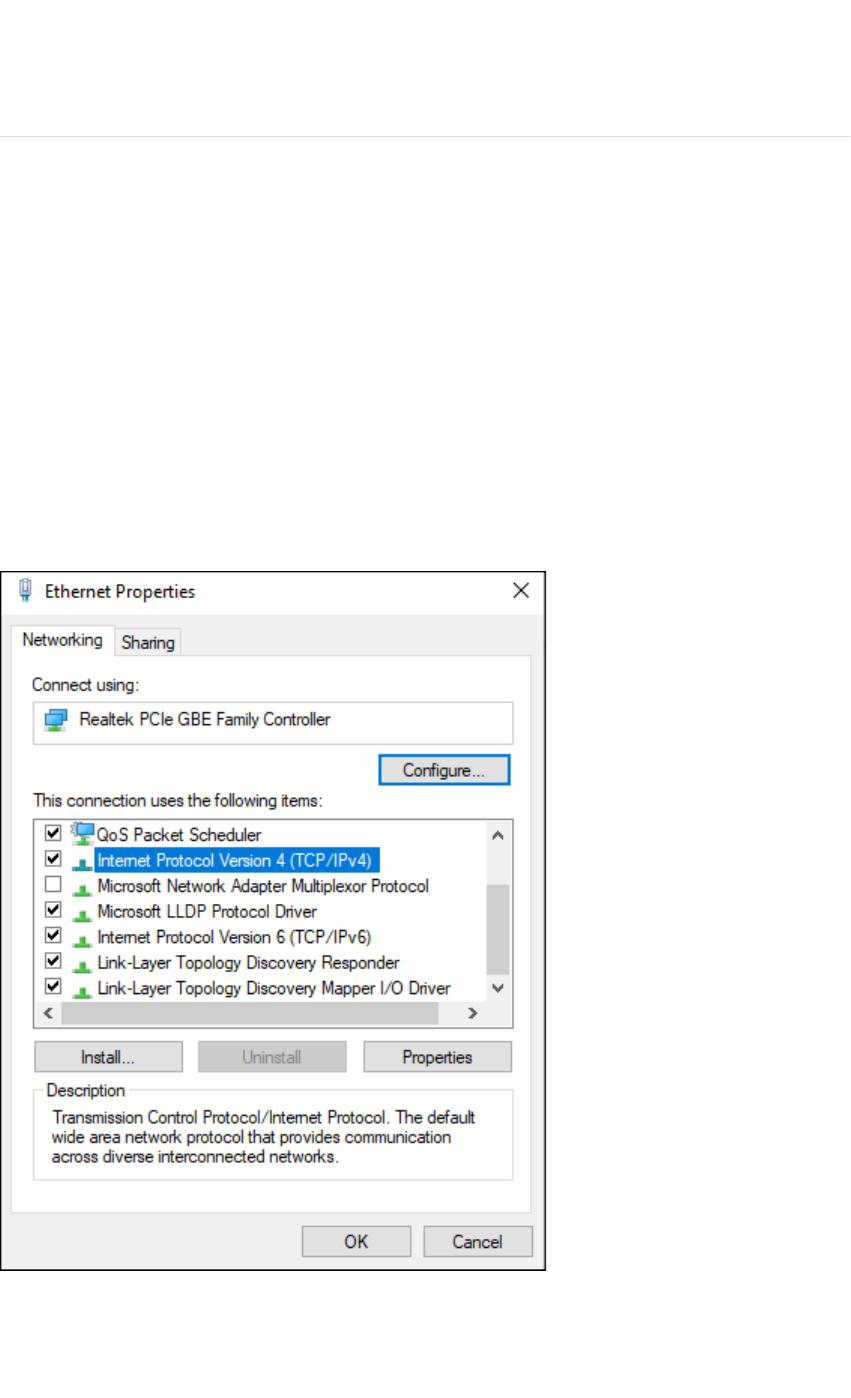

Para configurar manualmente um endereço IPv4 em um host Windows, abra o Painel de Controle> Centro de Compartilhamento de Rede> Alterar configurações do adaptador e escolha o adaptador. Em seguida, clique com o botão direito e selecione Propriedades para exibir as Propriedades de conexão de rede local , conforme mostrado na figura.
Realce Internet Protocol versão 4 (TCP / IPv4) e clique em Propriedades para abrir a janela Propriedades do protocolo Internet versão 4 (TCP / IPv4) , mostrada na figura. Configure o endereço IPv4, as informações da máscara de sub-rede e o gateway padrão.
Observação : o endereçamento IPv6 e as opções de configuração são semelhantes ao IPv4.
Nota : Os endereços do servidor DNS são os endereços IPv4 e IPv6 dos servidores Domain Name System (DNS), que são usados ​​para converter endereços IP em nomes de domínio, comowww.cisco.com.
2.7.2
Configuração automática de endereço IP para dispositivos finais
Os dispositivos finais normalmente usam DHCP para configuração automática de endereço IPv4. DHCP é uma tecnologia usada em quase todas as redes. A melhor maneira de entender por que o DHCP é tão popular é considerar todo o trabalho extra que teria de ocorrer sem ele.
Em uma rede, o DHCP permite a configuração automática do endereço IPv4 para cada dispositivo final habilitado para DHCP. Imagine quanto tempo levaria se cada vez que você se conectasse à rede, você tivesse que inserir manualmente o endereço IPv4, a máscara de sub-rede, o gateway padrão e o servidor DNS. Multiplique isso por cada usuário e cada dispositivo em uma organização e você verá o problema. A configuração manual também aumenta a chance de configuração incorreta, duplicando o endereço IPv4 de outro dispositivo.
Conforme mostrado na figura, para configurar o DHCP em um PC com Windows, você só precisa selecionar Obter um endereço IP automaticamente e Obter endereço do servidor DNS automaticamente . Seu PC procurará um servidor DHCP e receberá as configurações de endereço necessárias para se comunicar na rede.
Nota : IPv6 usa DHCPv6 e SLAAC (autoconfiguração de endereço sem estado) para alocação dinâmica de endereço.
2.7.3
Verificador de sintaxe - verifique a configuração de IP do Windows PC
É possível exibir as configurações de IP em um PC com Windows usando o comando ipconfig no prompt de comando. A saída mostrará o endereço IPv4, a máscara de sub-rede e as informações de gateway recebidas do servidor DHCP.
Digite o comando para exibir a configuração de IP em um PC com Windows.
Digite o comando para exibir a configuração de IP em um PC com Windows.
Parte superior do formulário
C: \>
Parte inferior do formulário
RedefinirMostre-meMostre tudo
2.7.4
Configuração da interface virtual do switch
Para acessar o switch remotamente, um endereço IP e uma máscara de sub-rede devem ser configurados no SVI. Para configurar um SVI em um switch, use o comando interface vlan 1 global configuration. Vlan 1 não é uma interface física real, mas sim virtual. Em seguida, atribua um endereço IPv4 usando o comando de configuração de interface de máscara de sub-rede endereço IP endereço IP . Finalmente, habilite a interface virtual usando o comando no shutdown interface configuration.
Depois que esses comandos são configurados, o switch tem todos os elementos IPv4 prontos para comunicação pela rede.
Nota : Semelhante a hosts Windows, os switches configurados com um endereço IPv4 normalmente também precisarão ter um gateway padrão atribuído. Isso pode ser feito usando o comando de configuração global ip default-gateway ip-address . O parâmetro ip-address seria o endereço IPv4 do roteador local na rede, conforme mostrado no exemplo. No entanto, neste módulo você só configurará uma rede com switches e hosts. Os roteadores serão introduzidos posteriormente.
Sw-Floor-1# configure terminal
Sw-Floor-1(config)# interface vlan 1
Sw-Floor-1(config-if)# ip address 192.168.1.20 255.255.255.0
Sw-Floor-1(config-if)# no shutdown
Sw-Floor-1(config-if)# exit
Sw-Floor-1(config)# ip default-gateway 192.168.1.1
2.7.5
Verificador de sintaxe - configurar uma interface virtual do switch
Entre no modo de configuração de interface para VLAN 1.
Parte superior do formulário
Switch (config) #
Parte inferior do formulário
RedefinirMostre-meMostre tudo
2.7.6
Packet Tracer - Implementar conectividade básica
Nesta atividade, você executará primeiro as configurações básicas do switch. Em seguida, você implementará a conectividade básica configurando o endereçamento IP em switches e PCs. Quando a configuração do endereçamento IP estiver concluída, você usará vários comandos show para verificar as configurações e usará o comando ping para verificar a conectividade básica entre os dispositivos.
