AULA PRÁTICA N o 3 – OXICORTE

CURSO: ENGENHARIA MECÂNICA REV: 2017.2


Disciplina: EXPERIMENTAÇÃO MECÂNICA III
Professor: MÁRIO BITTENCOURT

Código: MEC 5017-2

Período: 7o

OBJETIVO GERAL
Fornecer aos alunos conhecimentos sobre o processo de oxicorte de chapas de aços carbono.

INTRODUÇÃO TEÓRICA
O oxicorte é um processo de corte de metais através da reação de combustão localizada e contínua
entre um jato de oxigênio puro e o ferro contido nesses metais. O jato de oxigênio age sobre um ponto
do metal previamente aquecido à sua temperatura de queima por uma chama oxi-combustível.
Esta combustão produz óxidos de ferro que junto com uma pequena região circunvizinha do metal não
oxidado funde, sendo arrastada pela ação mecânica do jato de oxigênio de corte, expondo a este jato
mais metal para a continuidade da reação.
A largura estreita e progressiva de metal removido promove a separação das partes. Esta largura é
chamada de sangria, largura do rasgo, “kerf” ( do inglês).















PROCEDIMENTO EXPERIMENTAL
1) Os alunos deverão estar atentos às instruções de segurança que serão apresentadas antes do início
da atividade e cumpri-las para que a aula ocorra em um ambiente seguro para todos.
2) O aluno deverá regular a pressão dos gases (oxigênio e acetileno) de acordo com a tabela de
regulagem do bico de corte abaixo.
3) O aluno deverá realizar o corte de uma peça quadrada, em chapa de aço carbono, considerando o
valor da sangria do bico de corte e preencher o Relatório de Execução de Oxicorte, Anexo I.


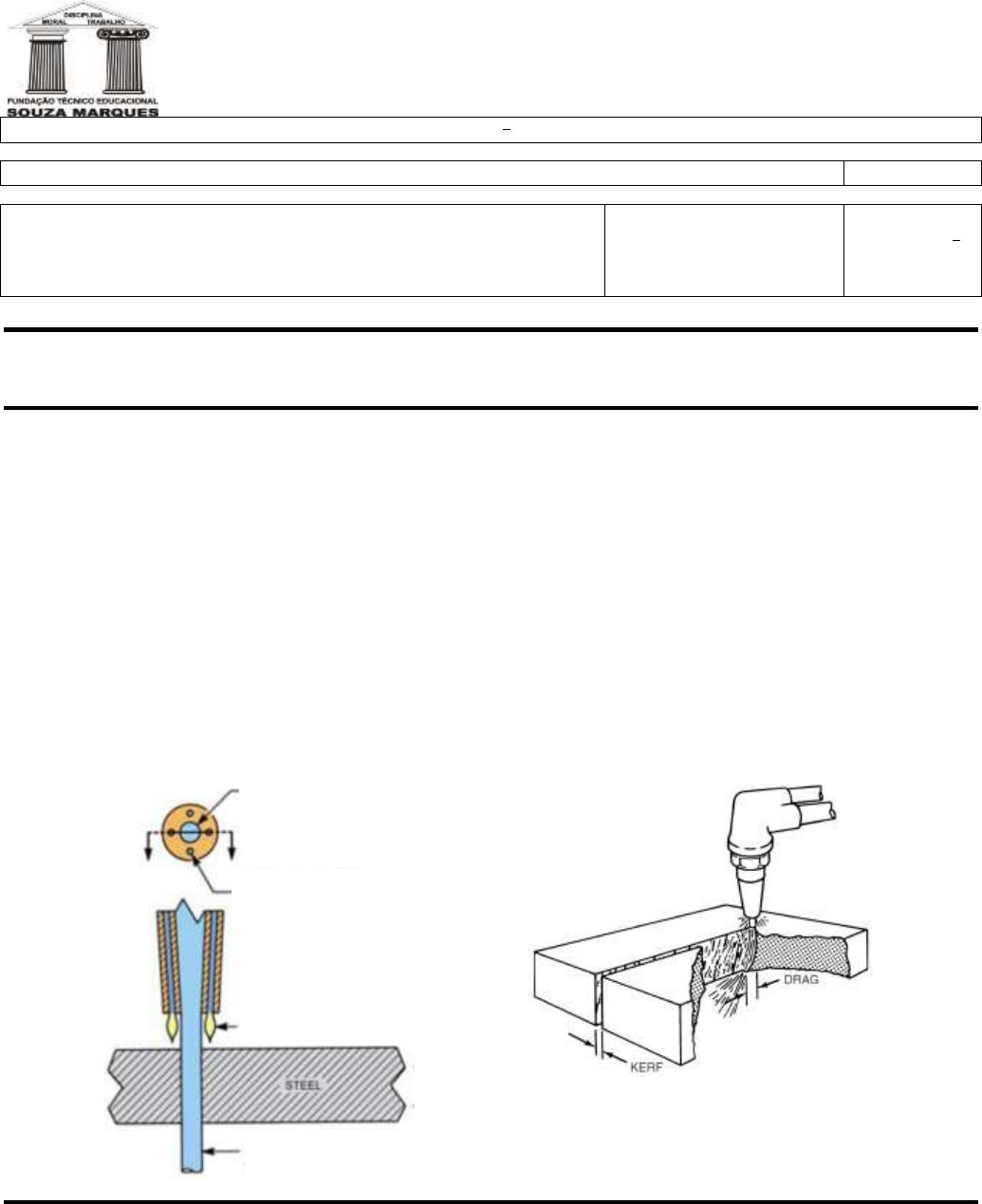

ORIFÍCIO DO JATO
OXIGÊNIO DE CORTE
ORIFÍCIOS DA CHAMA
OXI-COMBUSTÍVEL
CHAMA OXI-
COMBUSTÍVEL
JATO OXIGÊNIO DE CORTE
PROMOVENDO O CORTE
SANGRIA

 Página 2/3

4) Ao concluir esta aula prática o aluno deverá arrumar o local, guardando os materiais utilizados e
devolvendo todos os EPI’s, caso tenham sido utilizados.




















Tabela de Regulagem do Bico de Corte Modelo 1502


MATERIAIS E EQUIPAMENTOS/INSTRUMENTOS UTILIZADOS
1) Maçarico de oxicorte e bico de corte;
2) Instalação centralizada de gases (oxigênio e acetileno);
3) Acendedor;
4) Trena;

BIBLIOGRAFIA BÁSICA
[1] SILVA, F. J. G., Tecnologia da soldadura, 1 ed., Porto, PRT, Editora Publindústria, 2014.
[2] SENAI-SP, Soldagem, 1 ed., São Paulo, SP, Editora SENAI-SP, 2013.
[3] MARQUES, P. V.; MODENESI, P. J.; BRACARENSE, A. Q., Soldagem fundamentos e tecnologia, 3
ed., Belo Horizonte, MG, Editora UFMG, 2009.
[4] ALMEIDA, M. B. Q., Oxicorte, 1 ed., Rio de Janeiro, RJ, Editora SENAI/RJ, 2000.
[5] MACHADO, I. G., Soldagem e Técnicas Conexas - Processos, 1 ed., Porto Alegre, RS, Editado pelo
autor, 1996.




 Página 3/3

DATA: ______ / ______ / ______ TURMA: ___________


NOME DO ALUNO: __________________________________________________________________

EQUIPAMENTOS: Inserir na tabela abaixo a MARCA, MODELO e CARACTERÍSTICAS dos
equipamentos.

1. Regulador de Pressão de Posto de Oxigênio
2. Regulador de Pressão de Posto de Acetileno
3. Válvula Corta Chama - Regulador de Oxigênio
4. Válvula Corta Chama - Regulador de Acetileno
5. Mangueira de Oxigênio
6. Mangueira de Acetileno
7. Válvula Corta Chama Maçarico (oxigênio)
8. Válvula Corta Chama Maçarico (acetileno)
9. Maçarico
10. Bico de Corte

DADOS OPERACIONAIS:
Espessura Chapa (mm) CROQUI DA PEÇA
Número do Bico de Corte
Tipo de Chama
Pressão do Oxigênio (kgf/cm²)
Pressão do Acetileno (kgf/cm²)
Largura da Sangria (mm)
Tempo de Corte
Comprimento de Corte (mm)

ANEXO I RELATÓRIO DE REALIZAÇÃO DE OXICORTE
