Curso 5581 . 7 - Desenho Técnico - 20181.B
Teste Avaliação On-Line 2 (AOL 2) - Questionário
Iniciado 24/04/18 18:06
Enviado 05/05/18 15:20
Status Completada
Resultado
da tentativa
8 em 10 pontos
Tempo
decorrido
261 horas, 14 minutos
Instruções
Resultados
exibidos
Todas as respostas, Respostas enviadas, Respostas corretas, Perguntas respondidas incorretamente
Atenção! Você terá 1 opção de envio. Você pode salvar e retornar quantas vezes desejar, pois a
tentativa só será contabilizada quando você decidir acionar o botão ENVIAR.
Após o envio da atividade, você poderá conferir sua nota e o feedback, acessando o menu lateral
esquerdo (Notas).
IMPORTANTE: verifique suas respostas antes do envio desta atividade.
Pergunta 1
Resposta Selecionada:
Respostas:

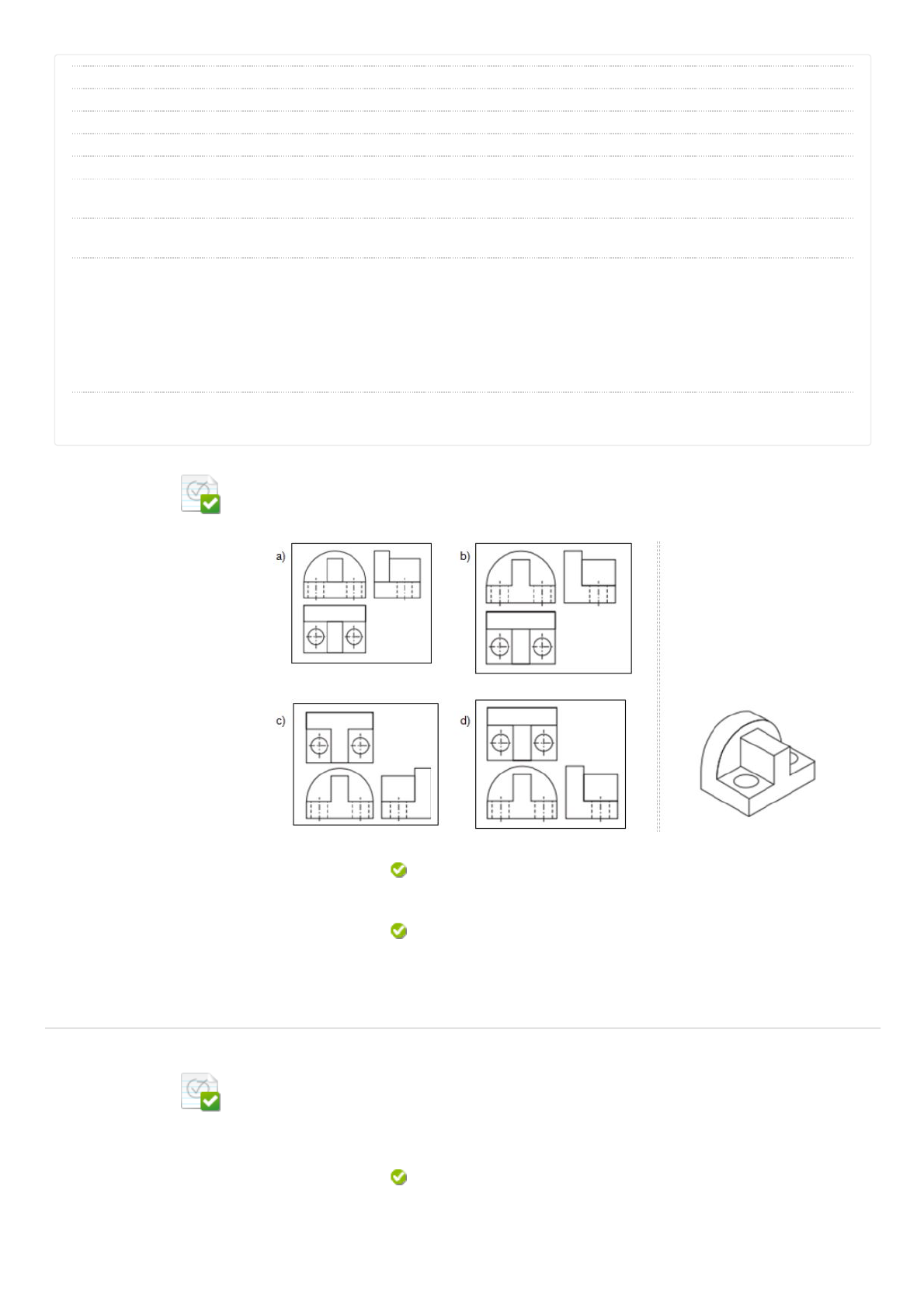

Dada a perspectiva na figura abaixo, qual é a representação das vistas ortográficas no primeiro
diedro, considerando os furos da base como passantes?

b)
a)
b)
c)
d)
Pergunta 2
Resposta Selecionada: d.
Respostas: a.
b.
Complete a frase:No rebatimento dos planos de projeção, o plano que permanece fixo é o
________________.

Plano de projeção vertical frontal
plano de projeção auxiliar
Plano de projeção normal
1 em 1 pontos
1 em 1 pontos
25/05/2018 Revisar envio do teste: Avaliação On-Line 2 (AOL 2) - ...
https://sereduc.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_2376798_1&course_id=_10419_1&content_id=_677536_1&outcome_id=_2
c.
d.
e.
Plano de projeção horizontal
Plano de projeção vertical frontal
Plano de projeção lateral
Pergunta 3
Resposta Selecionada:
Respostas:

João propôs um desafio a Bruno, seu colega de classe:
Ele iria descrever um deslocamento pela pirâmide, representada na figura abaixo, e Bruno deveria
desenhar a projeção desse deslocamento no plano da base da pirâmide.
O deslocamento descrito por João foi: Mova-se pela pirâmide, sempre em linha reta, do ponto
A ao ponto E, a seguir do ponto E ao ponto M, e depois de M a C. O desenho resultante dessa
projeção foi:
A alternativa correta é:
B
D
B
E
C
A
Pergunta 4
Assinale a opção que indica a projeção ortogonal correta, no 1.º diedro, para o modelo abaixo,
desenhado em perspectiva.
1 em 1 pontos
1 em 1 pontos
25/05/2018 Revisar envio do teste: Avaliação On-Line 2 (AOL 2) - ...
https://sereduc.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_2376798_1&course_id=_10419_1&content_id=_677536_1&outcome_id=_2
Resposta Selecionada: b.
Respostas: a.
b.
c.
d.





B
A
B
D
C
Pergunta 5
Resposta
Selecionada:
a.
Respostas: a.
b.
c.
d.
Acerca das vistas ortográficas, assinale a opção correta.
A vista mais importante de uma peça deve ser utilizada como vista frontal ou
principal e corresponde, em geral, à vista que representa a peça na sua posição
de utilização.
A vista mais importante de uma peça deve ser utilizada como vista frontal ou
principal e corresponde, em geral, à vista que representa a peça na sua posição
de utilização.
O emprego de grande número de linhas tracejadas é recomendado de modo a
minimizar o número necessário de vistas.
Na representação de uma peça, deve-se utilizar o maior número de vistas
possível promovendo a repetição de detalhes.
É vedado o uso de vistas fora da posição determinada pelo método, a não ser no
caso da vista principal que pode ser localizada em outras posições.
Pergunta 6
Com relação à classificação e às características das projeções, assinale a opção correta.
1 em 1 pontos
1 em 1 pontos
25/05/2018 Revisar envio do teste: Avaliação On-Line 2 (AOL 2) - ...
https://sereduc.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_2376798_1&course_id=_10419_1&content_id=_677536_1&outcome_id=_2
Resposta
Selecionada:
a.
Respostas: a.
b.
c.
d.
Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e
perpendiculares em relação ao plano de projeção.
Na projeção cilíndrica ortogonal, as linhas projetantes são paralelas entre si e
perpendiculares em relação ao plano de projeção.
Na projeção cilíndrica oblíqua, as linhas projetantes encontram-se no vértice de
projeção e são perpendiculares em relação ao plano de projeção.
As projeções cônicas dividem-se em oblíquas e ortogonal sendo a primeira a mais
utilizada nas vistas ortográficas.
As projeções classificam-se em cônica e cilíndrica. Na projeção cônica, as linhas
projetantes são paralelas entre si e oblíquas em relação ao plano de projeção.
Pergunta 7
Resposta Selecionada: e.
Respostas: a.
b.
c.
d.
e.
De acordo com a definição de planos de projeção para a geometria descritiva, a quantidade de
posições diferentes que um ponto pode ocupar em relação aos planos de projeção é igual a:
9
4
6
8
12
9
Pergunta 8
Resposta
Selecionada:
d.
Respostas: a.
b.
c.
De acordo com a posição relativa das vistas no 1.º diedro, representadas na figura abaixo,
assinale a opção correspondente à associação correta.
1 – vista lateral direita; 2 – vista frontal; 3 – vista lateral esquerda; 4 – vista
posterior; 5 – vista inferior; 6 – vista superior.
1 – vista lateral esquerda; 2 – vista frontal; 3 – vista lateral direita; 4 – vista
posterior; 5 – vista superior; 6 – vista inferior.
1 – vista frontal; 2 – vista lateral direita; 3 – vista posterior; 4 – vista lateral
esquerda; 5 – vista superior; 6 – vista inferior.
0 em 1 pontos
1 em 1 pontos
25/05/2018 Revisar envio do teste: Avaliação On-Line 2 (AOL 2) - ...
https://sereduc.blackboard.com/webapps/assessment/review/review.jsp?attempt_id=_2376798_1&course_id=_10419_1&content_id=_677536_1&outcome_id=_2
Sexta-feira, 25 de Maio de 2018 17h19min43s BRT
d.
1 – vista lateral esquerda; 2 – vista posterior; 3 – vista inferior; 4 – vista frontal; 5
– vista superior; 6 – vista lateral direita.
1 – vista lateral direita; 2 – vista frontal; 3 – vista lateral esquerda; 4 – vista
posterior; 5 – vista inferior; 6 – vista superior.
Pergunta 9
Resposta
Selecionada:
a.
Respostas: a.
b.
c.
d.
No que se refere à posição relativa do observador, objeto e plano de projeção, é correto afirmar
que, na projeção ortográfica realizada no 1.º diedro:
O objeto posiciona-se entre o observador e o plano de projeção.
O objeto posiciona-se entre o observador e o plano de projeção.
A relação de posição entre observador, objeto e plano de projeção não é
pré-determinada.
O observador posiciona-se entre o objeto e o plano de projeção.
O plano de projeção localiza-se entre o objeto e o observador.
Pergunta 10
Resposta
Selecionada:
a.
Respostas: a.
b.
c.
d.
Acerca dos princípios gerais de representação em desenho técnico, assinale a opção correta:
No Brasil, admite-se a representação de objetos por meio de vistas ortográficas
realizadas no 1.º e no 3.º diedros.
No Brasil, admite-se a representação de objetos por meio de vistas ortográficas
realizadas no 1.º e no 3.º diedros.
A representação de objetos por meio de vistas ortográficas realizada no 1º
diedro é denominada sistema americano de projeção.
As peças simétricas devem ser representadas pelo todo.
O desenho técnico é sempre representado nas cores preta e azul.
1 em 1 pontos
0 em 1 pontos
