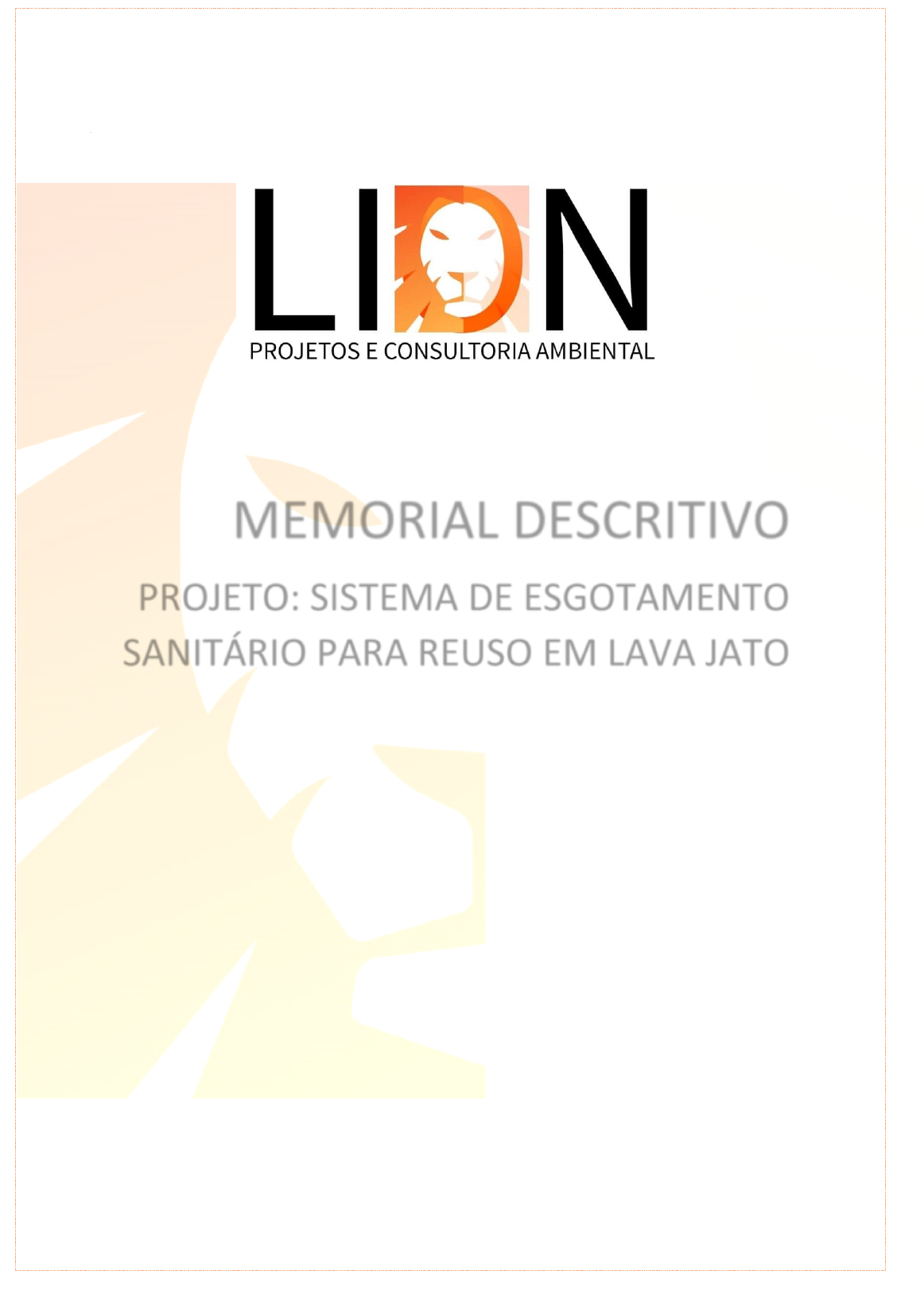

MEMORIAL DESCRITIVO
PROJETO: SISTEMA DE ESGOTAMENTO
SANITÁRIO PARA REUSO EM LAVA JATO


RAZÃO SOCIAL DO EMPREENDIMENTO
(RAZÃO SOCIAL)
CNPJ: 00.000.000/0001-00





CIDADE/UF
 MÊS/2020

mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
2
MEMORIAL DESCRITIVO: SISTEMA DE ESGOTAMENTO
SANITÁRIO PARA REUSO EM LAVA JATO


INTERESSADA:
RAZÃO SOCIAL DO EMPREENDIMENTO
CNPJ: 00.000.000/0001-00


ELABORAÇÃO:



RESPONSABILIDADE TÉCNICA:



CHRISTIAN LYON LEITE DOS SANTOS
CREA 061460241-6



DIÊGO WESLEY MENEZES PEREIRA
CREA-CE 338472



CIDADE/UF
MÊS/2020

mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
3
1. DADOS GERAIS

Razão Social: RAZÃO SOCIAL DO EMPREENDIMENTO
Nome Fantasia: NOME FANTASIA
CNPJ: Nº 00.000.000/0001-00
Endereço: Endereço do Empreendimento
Município: Município UF: UF
CEP Nº: 00.000-000 Fone: (88) 0000-0000
E-mail: seuemail@gmail.com
Área Total: XXX m²
Descrição da Atividade: Lavagem de veículos
Responsável Legal: Nome do Responsável Legal CPF: 000.000.000-00
Técnicos
Responsáveis/
CREA:
Christian Lyon Leite dos Santos
CREA/CE 061460241-6

Diêgo Wesley Menezes Pereira
CREA-CE 338472



2. APRESENTAÇÃO

Este Memorial Descritivo tem como finalidade atender as exigências submetidas
mediante o Ofício nº XXXX para posterior andamento da Licença de Operação sob SPU
nº XXXXXXX.
mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
4
3. SUMÁRIO

1. DADOS GERAIS ................................................................................................3
2. APRESENTAÇÃO ..............................................................................................3
3. SUMÁRIO ........................................................................................................4
4. CONCEPÇÃO DO PROJETO ...............................................................................5
4.1 Descrição do Sistema de Esgotamento Sanitário para Reuso .............................................5
4.2 Memorial Descritivo de Roteiro e Cálculos.........................................................................6
4.3 Operação e Acompanhamento...........................................................................................7
5. RESPONSÁVEL PELA ELABORAÇÃO DO PROJETO ..............................................8





mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
5
4. CONCEPÇÃO DO PROJETO

4.1 Descrição do Sistema de Esgotamento Sanitário para Reuso
O sistema dimensionado tem por finalidade coletar e destinar adequadamente
os efluentes (águas cinzas) inerentes a lavagem de acessórios de carros (tapetes,
carpetes, etc.) advinda do serviço de lavagem de carros, cuja finalidade é diminuir em
pelo menos em 25% do consumo de água através do Reuso.
A priori, é necessário estimar os parâmetros e valores quantitativos inerentes a
demanda de serviços e geração de efluentes. Uma vez que estes efluentes não podem
ser dispostos diretamente no solo, será implementado projeto para captação e
armazenamento de massa líquida para Reuso Local para reciclagem de massa líquida
na lavagem dos acessórios (pelo menos 4 ciclos, a depender da qualidade do efluente
gerado ao fim do processo) disposição de massa líquida não reutilizável para o Sistema
Separador de Água-Óleo, de forma a reutilizar os efluentes sem comprometer a
sustentabilidade do sistema por destinação final inadequada, conforme o tópico 5.6 da
ABNT NBR 13969/1997:
O uso local de esgoto tem a vantagem de evitar problemas como a
ligação com a rede de água potável, flexibilidade nos graus de
qualidade das águas a serem reusadas conforme a necessidade local
etc. O tipo de reuso pode abranger desde a simples recirculação de
água de enxágue da máquina de lavagem, com ou sem tratamento aos
vasos sanitários, até uma remoção em alto nível de poluentes para
lavagens de carros. (ABNT NBR 13969/1997, p. 21).

Salienta-se que o procedimento de lavagem de acessórios de carros deverá ser
realizado preferencialmente com os efluentes armazenados no sistema referido – de
modo que, em casos de não disponibilidade volumétrica de efluentes no reservatório
de reuso, serão utilizadas águas oriundas do abastecimento público ou poço de
captação.
O Projeto se baseará em um Sistema por Gravidade, de forma que o fluido será
direcionado para cada operação unitária por intermédio da direção do escoamento.
mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
6
Em termos de descrição do Projeto, a ordem seguirá as seguintes estruturas e
procedimentos:
 Estrutura em alvenaria, onde será realizado a lavagem dos acessórios dos
veículos, com acesso por meio de escada (cerca de 1 metro de altura);
 Na estrutura supracitada, será alocado uma grelha de drenagem, com área de
contribuição com raio de 1 metro para escoamento direcional para a mesma
(declividade da área de contribuição: S=0,015 m/m);
 A grelha de drenagem dá acesso a um reservatório desarenador, onde também
estará alocada uma grade de retirada de sólidos grosseiros no mesmo - volume
aproximado: 0,5m (altura); 0,5m (comprimento); 0,5m (largura);
 Na saída do reservatório desarenador, será alocado uma canalização (100 mm)
destinando o efluente para o reservatório de reuso;
 No reservatório de reuso (que estará localizado sobre um apoio em alvenaria,
com declive em S=0,015m/m), conterá uma torneira para retirada do efluente
para reuso e uma válvula que destinará o efluente final para o Sistema SAO.
O Memorial de Cálculo é disposto a seguir, tomando por base o comportamento
estimado da vazão característica do caso em questão para o dimensionamento ideal e
balanço hídrico correto entre vazão de entrada (produção de efluentes) e vazão de saída
(destinação para a CAIXA SAO).

4.2 Memorial Descritivo de Roteiro e Cálculos
A vazão estimada para o cálculo se refere a uma quantidade de 57 carros/mês
ou 2 a 3 carros/dia no caso. Sob consideração de gasto unitário, por veículo, de 150 litros
em média para a lavagem de um carro – de formaa se caracterizar um uso de 60 litros
médios (40% do uso por unidade) por carro com lavagem de acessórios –, o gasto por
mês de água com lavagem de acessórios é de 3,42 m³ e por dia, 155,45 litros (0,155 m³).
mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
7
 Sob perspectiva desta quantidade de efluente gerado, será utilizado um
reservatório redondo de 500 litros. O reuso, neste caso, será realizado no ciclo descrito
pelo seguinte diagrama:


Figura 1. Diagrama para Sistema de Reuso.

Fonte: Arquivo Pessoal (2020).

4.3 Operação e Acompanhamento
Os seguintes procedimentos precisarão ser realizados para a efetividade do
funcionamento e aumento da vida útil do sistema:
 Semanalmente, limpeza do reservatório desarenador para retirada de acumulo de
resíduos acumulados;
 Quinzenalmente, limpeza do reservatório de reuso para retirada de acumulo de
resíduos acumulados.

mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
8
5. RESPONSÁVEL PELA ELABORAÇÃO DO PROJETO

O presente PROJETO foi elaborado pelo Engenheiro Ambiental Christian Lyon
Leite dos Santos, CREA/CE nº 061460241-6, auxiliado pelo Engenheiro Ambiental Diêgo
Wesley Menezes Pereira, CREA/CE nº 338472.
A equipe técnica responsável pela elaboração do documento acima referenciado
foi coordenada e possui Responsabilidade Técnica pelo Engenheiro Ambiental Christian
Lyon Leite dos Santos, CREA/CE nº 061460241-6.





Cidade, 09 de junho de 2020.


______________________________________________
Christian Lyon Leite dos Santos
CREA/CE 061460241-6



______________________________________________
Diêgo Wesley Menezes Pereira
CREA/CE 338472




mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
9









ANEXOS


mailto:lionprojetos.consultoria@gmail.com

_______________________________________________________________________________________
Endereço: Rua São Benedito, nº 1394, 1º Andar, Juazeiro do Norte, Ceará
 E-mail: lionprojetos.consultoria@gmail.com
Celular: (+55) 088 9 9967 5844 / (+55) 088 9 9639-7642
1
CROQUI DO SISTEMA DE REUSO (CORTE)
