Características e descrição da
tecnologia de aerogeradores
Prof. Dr. Eduardo Verri Liberado
1Engenharia de Energia

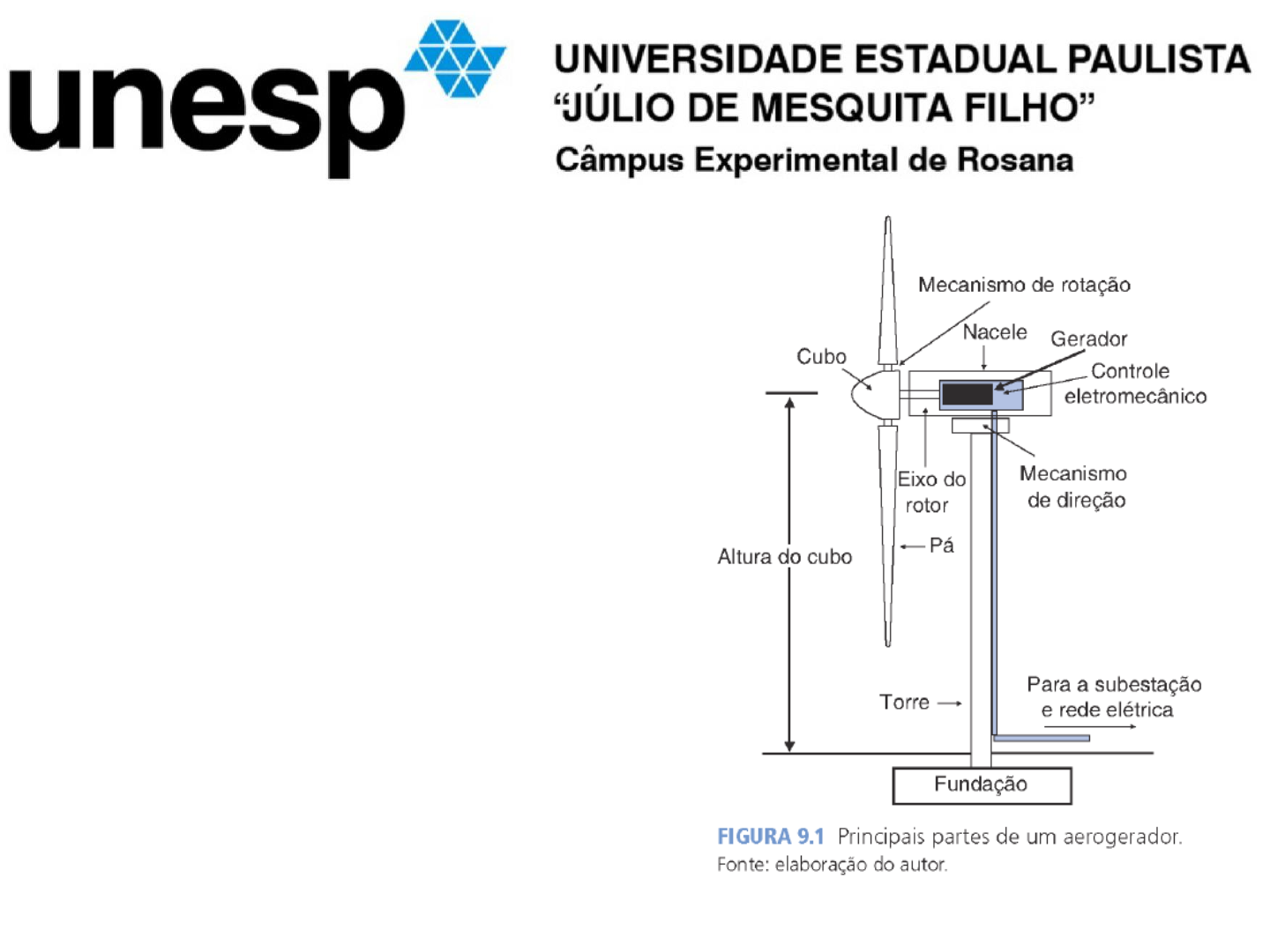

Retirado de: Milton, 2013.
Aula anterior
• Aerodinâmica da turbina
• Classificação das turbinas eólicas
– Turbinas de eixo vertical
– Turbinas de eixo horizontal
• Conversão de energia no sistema eólico
– Conversão da energia cinética do vento (eólica)
em energia cinética de rotação (mecânica)
• Potência mecânica e torque
– Efeito do “sombreamento”
• Número de pás em turbinas de eixo horizontal
• Variação do coeficiente de potência
• Curva de potência
Engenharia de Energia 2
Nesta aula
• Curva de potência
• Alinhamento do rotor com a direção do vento
(controle yaw)
• Controle do ângulo de passo das pás (controle
pitch)
• Controle por estol das pás
• Comparação entre os controles de passo, estol
passivo e estol ativo
• Componentes do aerogerador com rotor de eixo
horizontal
Engenharia de Energia 3
Bibliografia
• Milton Oliveira Pinto, Fundamentos de energia eólica, LTC,
2013. (Milton, 2013)
• Eliane A. Fadigas, Energia Eólica, Manole, 2011. (Fadigas,
2011)
• Ahmad Hemami, Wind Turbine Technology, CENGAGE
Learning, 2012. ISBN: 978-1-4354-8646-1
• Ricardo Dutra (CRESESB), Energia Eólica: Princípios e
Tecnologias, 2008 (Tutorial, 2008).
• Selênio Rocha Silva, Notas de aula da disciplina “Impacto de
GD às redes elétricas”, UFMG, 2014.
• José Antenor Pomilio, Apostila da disciplina “Eletrônica de
potência para geração, transmissão e distribuição de energia
elétrica”, UNICAMP, 2012.
4Engenharia de Energia
Curva de potência
Engenharia de Energia 5
Retirado de: Milton, 2013.
Fonte: Selênio, 2014;
R
etirad
o
 d
e: Fad
igas, 2
0
1
1
.
Alinhamento do rotor com a
direção do vento (controle yaw)
• Turbina gira em torno de um
eixo vertical de forma a
manter o rotor girando
perpendicularmente ao vento
incidente
• Maximização da potência
captada em caso de mudança
na direção do vento
• Utiliza um sensor de direção
do vento
Engenharia de Energia 6
Fonte: National Instruments Tutorial on Wind Turbine Control Methods,
http://zone.ni.com/devzone/cda/tut/p/id/8189
Engenharia de Energia
Alinhamento do rotor com a
direção do vento (controle yaw)
• A partir da direção
indicada pelo sensor,
o sistema de controle
aciona um motor que
realiza o giro suave da
turbina
7
Retirado de: Fadigas, 2011.
Controle do ângulo de passo das
pás (controle pitch)
• Cada pá gira em torno de seu
eixo longitudinal
• Dependendo do valor da
velocidade do vento, medida
por um sensor, auxilia nos
processos de partida e parada
do rotor, bem como maximiza
ou limita a captação de
potência do vento
Engenharia de Energia 8
Fonte: National Instruments Tutorial on Wind Turbine Control Methods,
http://zone.ni.com/devzone/cda/tut/p/id/8189
Controle do ângulo de passo das
pás (controle pitch)
• Para velocidades menores que a nominal, o sistema de controle
muda o ângulo de passo β para obter o máximo coeficiente de
potência
• Se a potência nominal do gerador é ultrapassada, o sistema de
controle muda o β para reduzir o ângulo de ataque α, o que
diminui as forças aerodinâmicas e a extração de potência do
vento, a qual é limitada ao valor nominal
Engenharia de Energia 9
R
etirad
o
 d
e: M
ilto
n
, 2
0
1
3
.
Controle por estol das pás
• Ângulo de estol (inglês: stall): valor do ângulo de
ataque α no qual:
– O vento apresenta um efeito turbulento ao passar pelas pás
– A força de sustentação diminui e a força de arrasto aumenta,
enquanto o torque no rotor diminui
Engenharia de Energia 10
Retirado de: Fadigas, 2011.
Controle por estol das pás
• Estol passivo
– Projeto aerodinâmico das pás de forma a provocar o
estol, especialmente quando a velocidade do vento
supera a velocidade nominal (contribui para a
limitação de potência nessa condição)
– As pás possuem uma torção longitudinal que leva a
uma variação no desenvolvimento do estol ao longo
da pá
• Estol ativo
– Ângulo de passo é controlado ativamente de forma a
aumentar o ângulo de ataque para provocar o estol
Engenharia de Energia 11
Comparação entre os controles de
passo, estol passivo e estol ativo
Engenharia de Energia 12
R
etirad
o
 d
e: M
ilto
n
, 2
0
1
3
.
Componentes do aerogerador
com rotor de eixo horizontal
• Aerogerador: sistema que converte energia
eólica em energia elétrica
Engenharia de Energia 13
Retirado de:
Tutorial, 2008;
Principais configurações
de aerogeradores com
rotor de eixo horizontal:
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 14
Retirado de:
Tutorial, 2008;
Nacele: estrutura montada
sobre a torre, acomoda os
elementos principais do
aerogerador
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 15
Retirado de:
Tutorial, 2008;
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 16Retirado de:
Tutorial, 2008;
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 17
Retirado de:
Tutorial, 2008;
Pás: perfis aerodinâmicos
responsáveis pela interação com
o vento, atualmente fabricadas
utilizando fibra de vidro e epóxi.
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 18
https://en.wikipedia.org/wiki/File:WindPropBlade.jpg
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 19
Os aerofólios assimétricos são
projetados para produzir maior
força de sustentação quando o
lado inferior do aerofólio está
mais próximo da direção para
onde o ar está fluindo.
Retirado de: Fadigas, 2011.
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 20
Retirado de: Fadigas, 2011.
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 21
Retirado de:
Tutorial, 2008;
Cubo: estrutura construída em
aço ou liga de alta resistência
onde são fixadas as pás, através
de flanges.
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 22
Retirado de:
Tutorial, 2008;
• Um dos componentes do
aerogerador mais sujeito a
estresses mecânicos
• Os atuadores eletromecânicos
do controle de passo são
montados no cubo
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 23
Retirado de:
Tutorial, 2008;
O eixo é o responsável pelo
acoplamento do cubo ao gerador,
fazendo a transferência da energia
mecânica da turbina. É construído em
aço ou liga metálica de alta resistência
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 24
Retirado de:
Tutorial, 2008;
Transmissão mecânica (multiplicador):
transmite a energia mecânica do rotor
até o gerador. É composta por eixos,
mancais, engrenagens de transmissão,
acoplamentos e o sistema de freio
mecânico
Componentes do aerogerador
com rotor de eixo horizontal
25
Retirado de: Fadigas, 2011.
Componentes do aerogerador
com rotor de eixo horizontal
26
Obs.: K = rigidez mecânica;
J = momento de inércia;
C = coeficiente de amortecimento;
Ω: velocidade angular
Retirado de: Milton, 2013.
Componentes do aerogerador
com rotor de eixo horizontal
Engenharia de Energia 27
Retirado de:
Tutorial, 2008;
A torre sustenta e posiciona o
aerogerador a uma altura conveniente
para o seu funcionamento. Tem-se
utilizado torres de metal tubular ou de
concreto que podem ser sustentadas ou
não por cabos tensores
Atividades
• Vídeos relacionados a esta aula:
– https://www.youtube.com/watch?v=qSWm_nprfqE
– https://www.youtube.com/watch?v=x3AfhSHAcqg
Engenharia de Energia 28
https://www.youtube.com/watch?v=qSWm_nprfqE
https://www.youtube.com/watch?v=x3AfhSHAcqg
Próxima aula
• Características e descrição da tecnologia de
aerogeradores
29Engenharia de Energia
