Resistência dos Materiais I – Cargas axiais

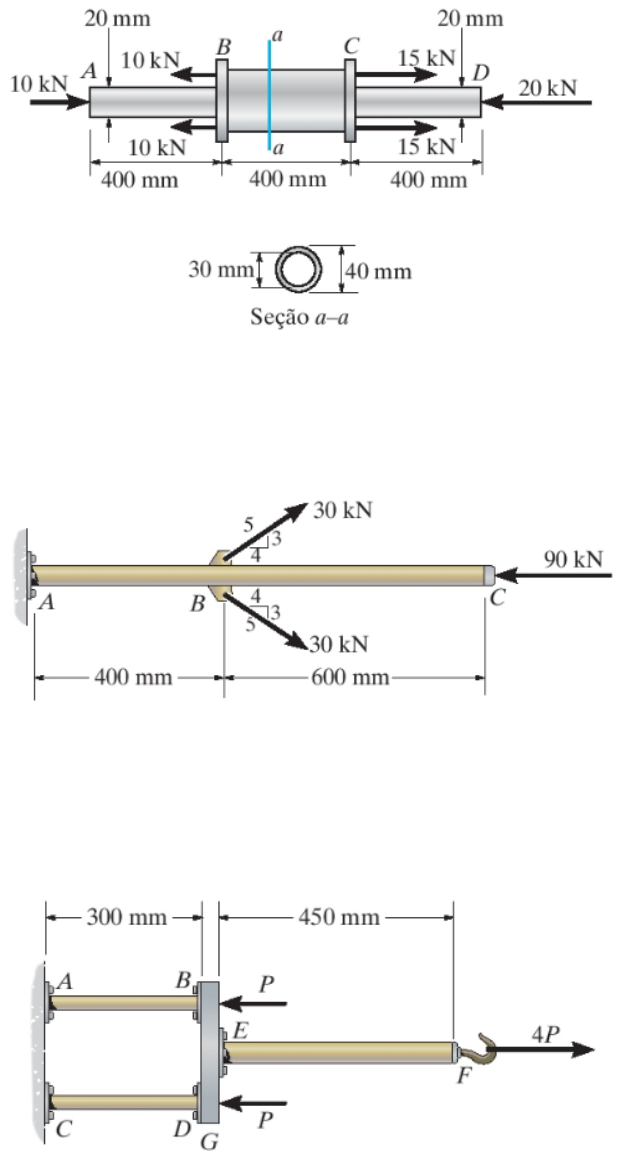

Exercício 1: Os seguimentos AB e CD do conjunto são hastes circulares sólidas, e o segmento
BC é um tubo. Se o conjunto for feito de alumínio 6061-T6 (Eal = 68,9 GPa), determine o
deslocamento da extremidade D em relação à extremidade A. Resposta: δD/A = - 0,449 mm

Exercício 2: A haste de aço A992 (E = 200 GPa) de 30 mm de diâmetro está sujeita ao
carregamento mostrado. Determine o deslocamento da extremidade C. Resposta: δC = -
0,501 mm

Exercício 3: O conjunto consiste em duas hastes, AB e CD, de cobre por brasagem C83400 (E
= 101 GPa) de 10 mm de diâmetro, uma haste de aço inoxidável 304 (E = 193 GPa) de 15 mm
de diâmetro EF e uma barra rígida G. Se P = 5 kN, determine o deslocamento horizontal da
extremidade F da haste EF. Resposta: δF = 0,453 mm
Exercício 4: A carga é suportada pelos quatro cabos de aço inoxidável 304 (E = 193 GPa) que
estão conectados aos elementos rígidos AB e DC. Determine o deslocamento vertical da
carga de 2,5 kN se os elementos estiverem originalmente horizontais quando a carga for
aplicada. Cada cabo tem uma área de seção transversal de 16 mm² . Resposta: δI = 0,736
mm

Exercício 5: O sistema articulado é feito de dois elementos de aço A-36 (E = 200 GPa)
conectados por pinos, cada um com uma área de seção transversal de 1.000 mm². Se uma
força vertical P = 250 kN for aplicada ao ponto A, determine o seu deslocamento vertical em
A. Resposta: (δA)v = 0,732 mm


REFERÊNCIA
HIBBELER, R. C. Resistência dos materiais. 10 Ed. São Paulo: Pearson Education do Brasil,
2018.
