MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL DE GOIÁS


Atividade Assíncrona 1 - Resistência dos Materiais
Ref.: Equilíbrio de um corpo deformável
Profª: Lorena da Silva Alves
Aluno (a):______________________________________Matrícula:______
Ref.: Equilíbrio de um corpo deformável

Orientações: A resolução do exercício deverá ser desenvolvida de próprio punho.
Todas as páginas de respostas deverão ser assinadas. Para a entrega, fotografar as
folhas de respostas e gerar um único documento PDF que deverá ser anexado no
local destinado para a entrega no Google Sala de Aula da disciplina.
Colocar seu nome nas folhas de respostas.

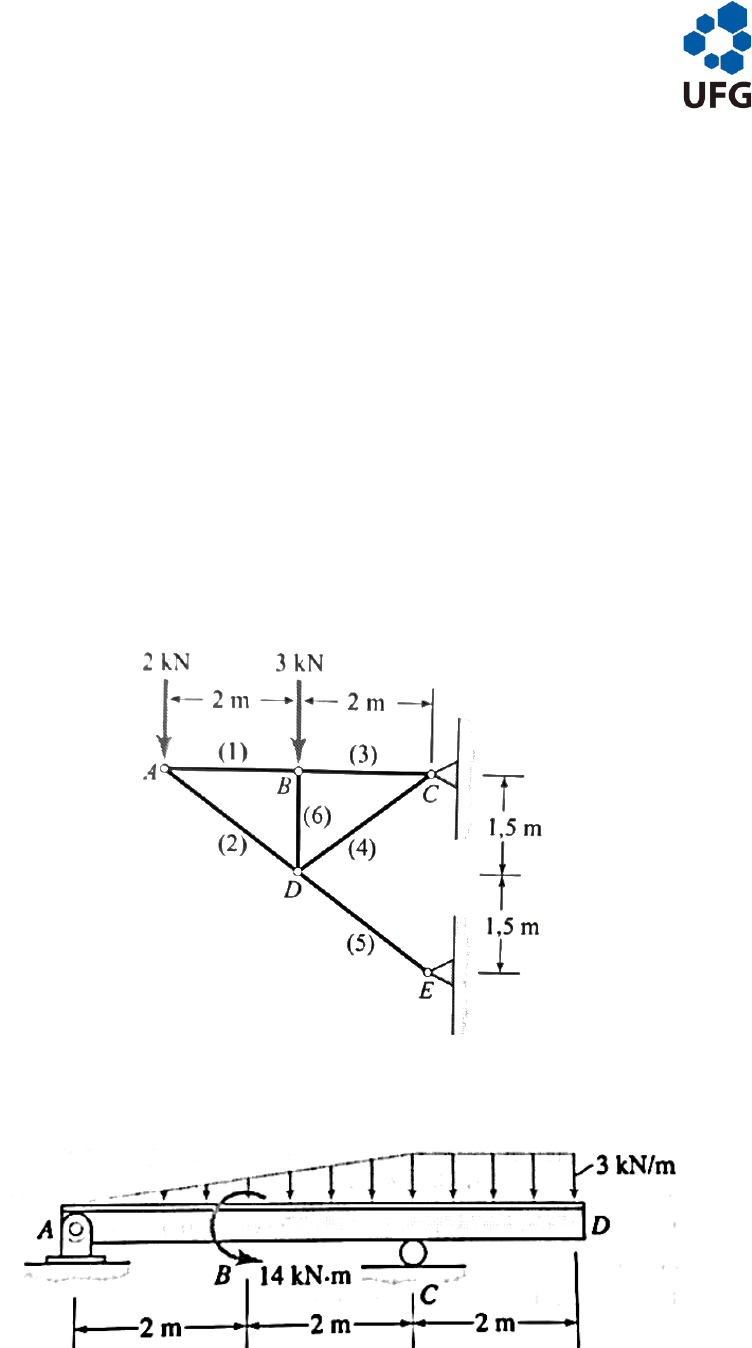

1- Para a treliça ligada por nós abaixo, a) (pts. 1,0) determine as reações nos apoios com
nó em C e D e b) (pts. 1,0) determine a força axial em cada um dos seguintes
elementos: AD, CD e BD, classificando o esforço como compressão ou tração.


2- (Pts. 2,0) Para a viga abaixo determine as reações de apoio e os valores dos esforços
internos em um corte localizado a 1 metro do lado esquerdo do apoio em C.


3- (Pts. 2,0) A estrutura do poste de energia elétrica suporta os três cabos, e cada um
deles exerce uma força de 4 kN nas escoras. Se as escoras estiverem acopladas por
pinos em A, B e C, determine as cargas internas resultantes nas seções transversais que
passam pelos pontos D, E e F.


4- (Pts. 2,0) Determine as cargas internas resultantes que agem nas seções transversais
que passam pelos pontos D e E da estrutura.


5- Para a viga abaixo determine: a) (pts. 1,00) as reações de apoio nos pontos B e C, e
b) (pts. 1,00) os esforços internos na seção E, localizada na parte central entre os
apoios B e C.
