LISTA I-EBS FACUNICAMPS-REMA 1

REMA – LISTA I
Professora: Me Erlucivânia B. da Silva




Desejo uma excelente aprendizagem!!!

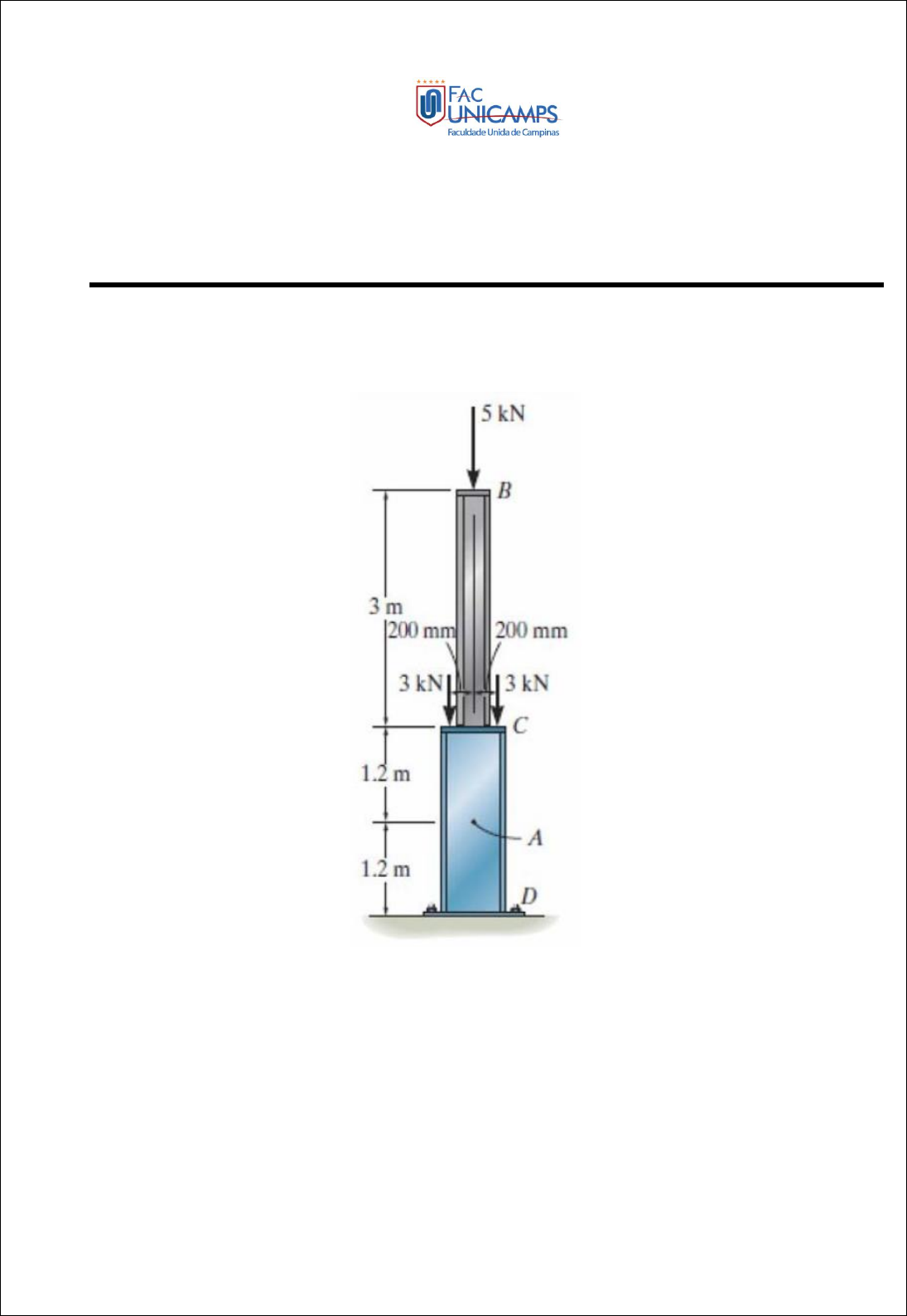

1) A normal interna resultante que age na seção transversal no ponto A em cada coluna. Em
(a), o segmento BC tem massa de 300 kg/m e o segmento CD tem massa de 400 kg/m.
Resposta: 24,54 kN


2) A viga AB é suportada por um pino em A e por um cabo BC. Determine as cargas internas
resultantes que agem na seção transversal no ponto E. Resposta: NE = - 15,63 kN, VE =
0 kN, ME = 0 kN.m.
LISTA I-EBS FACUNICAMPS-REMA 2


3) Determine as cargas internas resultantes que agem na seção transversal que passa pelo
ponto C. Resposta: RB = 22,815 kN, RA = 12,286 kN, NC = 0 kN, VC = 3,92 kN, MC =
15,07 kN.m.

4) Determine as cargas internas resultantes que agem na seção transversal que passa pelo
ponto B. Resposta: NB = 0 kN, VB = 1.440 kN, MB = - 1.920 kN.m.

5) A coluna está sujeita a uma força axial de 8 kN aplicada no centroide da área da seção
transversal. Determine a tensão normal média que age na seção a-a. Mostre como fica essa
distribuição de tensão sobre a seção transversal da área. Resposta: 1,82 MPa
LISTA I-EBS FACUNICAMPS-REMA 3



6) A luminária de 250 N é sustentada por três hastes de aço interligadas por um anel em A.
Determine qual das hastes está submetida à maior tensão normal média e calcule seu valor.
Considere θ = 30°. O diâmetro de cada haste é dado na figura. Respostas: σAD=5,074 MPa,
σAC= 6,473MPa, σ AB= 3,93MPa.


7) O eixo está sujeito à força axial de 30 kN. Se ele passar pelo orifício de 53 mm de diâmetro
no apoio fixo A, determine a tensão normal no mancal que age sobre o colar C. Determine
também a tensão de cisalhamento média que age ao longo da superfície interna do colar no
ponto onde ele está acoplado ao eixo de 52 mm de diâmetro. Resposta: σmancal = 48,3 MPa,
𝜏med=18,4 MPa
LISTA I-EBS FACUNICAMPS-REMA 4


8) O corpo de prova falhou no ensaio de tração a um ângulo de 52° sob uma carga axial de
100 kN. Se o diâmetro do corpo de prova for 12 mm, determine a tensão de cisalhamento
média e a tensão normal média que agem na área do plano de falha inclinado. Determine
também qual a tensão normal média em atuação sobre a seção transversal quando acorreu
a falha. Resposta: σ = 549,05 MPa e 𝜏=428,96MPa.


9) O alicate de pressão é usado para dobrar a extremidade do arame E. Se uma força de 100
N for aplicada nas hastes do alicate, determine a tensão de cisalhamento média no pino em
A. O pino está sujeito a cisalhamento duplo e tem diâmetro de 5 mm. Somente uma força
vertical é exercida no arame. 𝜏med= 29,709 MPa.



10) O parafuso de olhal é usado para sustentar a carga de 25 kN. Determine seu diâmetro d
com aproximação de múltiplos de 5 mm e a espessura exigida h com aproximação de
múltiplos de 5 mm do suporte de modo que a arruela não penetre ou cisalhe o suporte. A
LISTA I-EBS FACUNICAMPS-REMA 5

tensão normal admissível para o parafuso é 𝜎adm = 150MPa e a tensão de cisalhamento
admissível para o material do suporte é 𝜏adm = 35 MPa. Resposta: d=15 mm, h=10 mm.

11) A viga composta de madeira está interligada por um parafuso em B. Considerando que os
acoplamentos em A e B, C e D exerçam somente forças verticais na viga, determine o
diâmetro exigido para o parafuso em B e o diâmetro externo exigido para as respectivas
arruelas se a tensão de tração admissível para o parafuso for 𝜎_𝑎𝑑𝑚= 150 MPa e a tensão
de apoio admissível para a madeira for 𝜎_𝑎𝑑𝑚= 28 MPa. Considere que o orifício das
arruelas tem o mesmo diâmetro do parafuso. Resposta: dparafuso=6,11 mm, darruela= 15,4 mm.

12) A lança é suportada pelo cabo do guincho com diâmetro de 6 mm com tensão normal
admissível 𝜎adm = 168 MPa. Determine a maior carga que pode ser suportada sem
provocar a ruptura do cabo quando θ = 30° e ϕ = 45°. Despreze o tamanho do
guincho.Resposta: W = 1,739 kN.

LISTA I-EBS FACUNICAMPS-REMA 6

13) Se a tensão de apoio admissível para o material sob os apoios em A e B for (𝜎a)adm = 2,8
MPa, determine os tamanhos das chapas de apoio quadradas A’ e B’ exigidos para suportar
a carga. Considere P = 7,5 kN. A dimensão das chapas deverá ter aproximação de 10 mm.
As reações nos apoios são verticais. Resposta: aA=80mm, aB = 120 mm.

14) Os dois cabos de aço AB e AC são usados para suportar a carga. Se ambos tiverem uma
tensão de tração admissível 𝜎_𝑎𝑑𝑚 = 180 MPa, e se o cabo AB tiver diâmetro de 6 mm e
o cabo AC tiver diâmetro de 4mm, determine a maior força P que pode ser aplicada à
corrente antes que um dos cabos falhe. Reposta: PAB= 5,85 kN, PAC=2,4 kN.

15) Se a tensão de apoio admissível para o material sob os apoios em A e B for 𝜎_𝑎𝑑𝑚 = 2,8
MPa, determine os tamanhos das chapas de apoio quadradas A’ e B’ exigidos para suportar
a carga. A dimensão das chapas deve ter aproximação de múltiplos de 10 mm. As reações
nos apoios são verticais. Considere P = 7,5 kN. Resposta: A = 90 mm, B = 110 mm.
