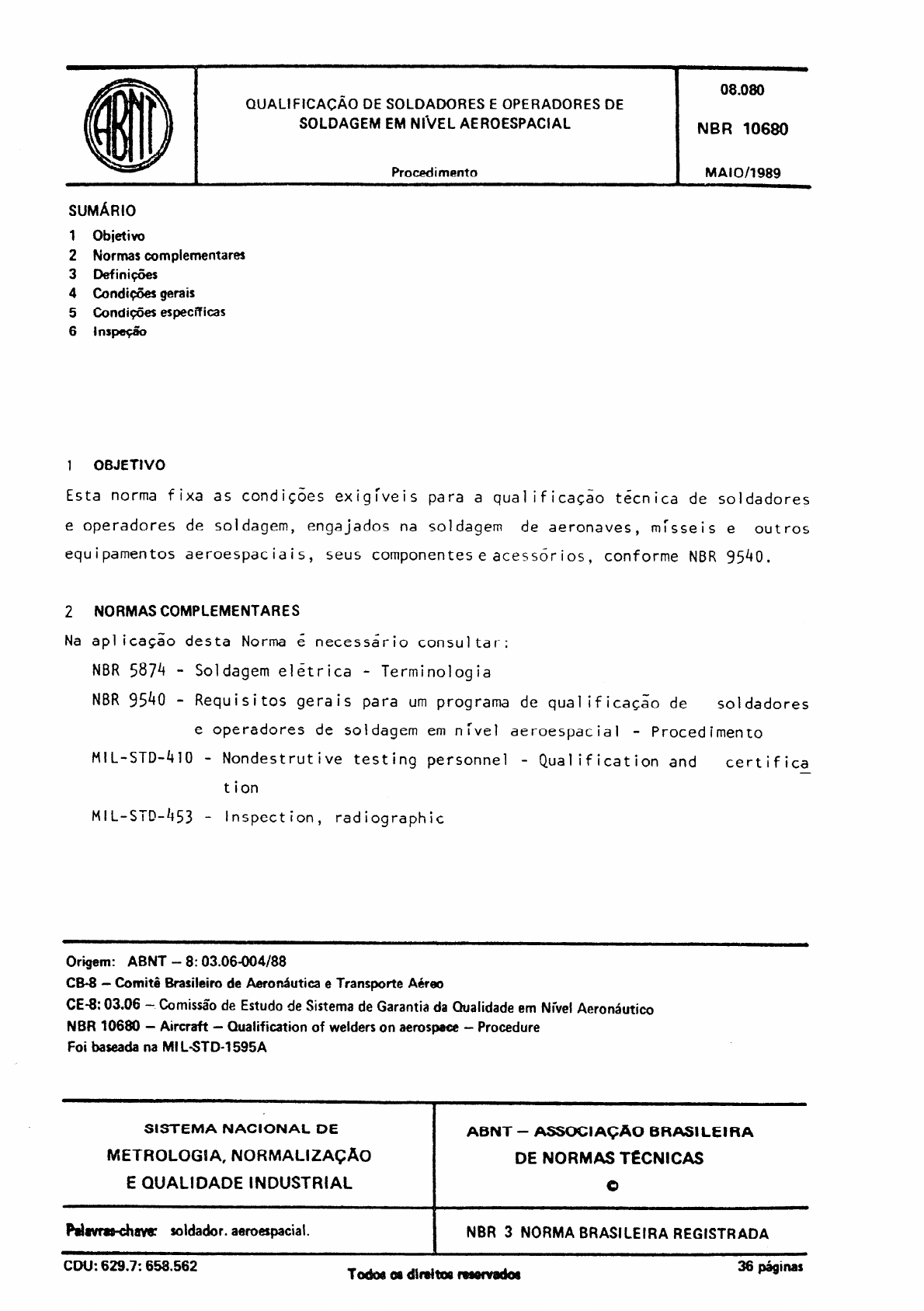

QUALIFICACAO DE SOLDADORES E OPERADORES DE
SOLDAGEM EM NIVEL AEROESPAClAL
SuMARIo
1 Objetivo
2 Normas complementares
3 Definiqks
4 Condie gerais
5 Condiees especikas
6 ins-
1 OBJETIVO
Esta norma fixa as condic6es exigibeis para a qualificacao tecnica de soldadores
e operadares de soldagem, engajados na soldagem de aeronaves, mkseis e outros
equipamentos aeroespaciais, seus componenteseacessbrios, conforme NBR 9540.
2 NDRMAS COMPLEMENTARES
Na apl icasao desta Norma 6 necessario consultar:
NBR 5874 - Soldagem eletrica - Terminologia
NBR 9540 - Requisitos gerais para urn programa de qualificacao de sol dadores
e operadores de soldagem em nivel aeroespacial - Procedimento
MIL-STD-410 - Nondestrutive testing personnel - Qualification and certifica -
tion
MIL-STD-453 - inspection, radiographic
Origem: ASNT - 8: 03.06-04)4/88
C8-8 - Comitt Brarileiro de Aeranhtica e Transporte Aires
CE-8: 03.06 - bmistio de Estudo de Sistema de Garantia da Budida& em Nivel Aeron&Jt&
NBR 10680 - Aircraft - Qualification of welders on aerospace - Procedure
Foi baseada na Ml LSTD-15958
SISTEMA NACIONAL DE ABNT - ASSOCIA~AO BRASILEIRA
METROLOGBA, NORMALIZACAO DE NORMAS TfCNlCAS
E QUALIDADE INDUSTRIAL 8
Fmhwr~&avs: soldador . aeroespacial. NBR 3 NORMA BRASILEIRA REGISTRADA
CDU: 629.7: 656.562 36 Cdginas
3 NBR 10690/1989
OS termos tecnicos utilizados nesta Norma estao definidos de 3.1 a 3.10 e na
NBR 5874.
3.1 Soldador
Aquele que realiza operacao manual e semi-automkica de soldagem.
3.2 Operador de soldagem
Aquele que opera somente maquina ou equipamento automatico de soldagem.
3.3 CondiCGo de soldado
Condicao de solda antes de qualquer tratamento tgrmico, mecsnico ou qurmico.
3.4 Corpo-de-prova
Amostra ret i rada do exame de sol dagem para execucao de ensa ios.
3.5 Fustio completa
Condicao atingida entre o metal-base e todas as camadas do cordao de solda.
3.6 Pene traC5o comple ta
Solda na qua1 se observa a fusao completa at6 a raiz.
3.7 Descontinuidude
Interferkcia da estrutura normal de uma peca no que se refere a homogeneidade de
caracter;sticas fkicas, mecsnicas ou metalirgicas. Uma descontinuidade nso 6 ne
cessariamente urn defei to.
3.8 Defeito
Descontinuidade que, por sua natureza, dimensa”o, IocaiizaGao ou efeito acumulado
torna a pesa imprc5pria para uso, por nao satisfazer OS requisitos minimos de acei -
tacao da especif icacao apt icsvel.
3.9 solda do exame
Junta feita por urn soldador ou operador de soldagem corn o objetivo de qualifica-
lo.
3.10 Registro da qu.uZifica~~o de soldador
Document0 que certifica por escrito que urn soldador e/au operador de soldagem, e
xecutou soldas Segundo as normas prescritas.
4 CONDl@ES GERAIS
4.1 Processo de soZdugem
Para efeito desta Norma OS processes de solda por fusao estao enumerados na Tabe
la 1, OS quais qualificam o soldador e/au operador de soldagem apenas para aquele
processo.
/TABELA 1
NBR 10680/1989 3
v
TABELA 1 - Prowsso de solda por f&o
Process0
1 Oxi - Gk
2 Arco eletrico corn eletrodo revestido
3 Arco elkrico submerso
4 At-co elkrico em gas inerte eletrodo de tungstenio (TIG)
5 Arco eletrico em gas inerte corn arame consum;vel (MIG)
6 Arco eletrico em ga’s ativo corn arame consumivel (MAG)
7 Arco eletrico - Plasma
8 Facho de eletrons (Electrons Beam)
9 Raio laser
4.2 M&iris-base
Urn exame de soldagem corn urn dos metais-base constante na Tabela 2, qualifica o
soldador e/au operador de soldagem apenas para aquele grupo. A qua 1 if icacao em
grupo corn sufixo b, qua1 if ica tambern para o mesmo grupo corn sufixo a. - -
Grupo
I a
I b
II a
Ii b
III a
III b
IV
V
VI
VI I
TABELA 2 - Grupos de metais-base
Meta i s-base
Aces carbonos e ba ixa 1 iga
Aces 1 iga
Aces inoxidheis
ACOS inoxidaveis temperaveis
Niquel e 1 igas a base de nrquel
Ligas a base de niquel temperaveis
Aluminio e ligas corn base de aluminio
Ligas corn base de magn;sio
Tita^nio e ligas corn base de titsnio
Ligas corn base de cobalto
4.3 Espessuru do metal-base
OS limites de qualificacao sao estabelecidos em funcao da espessura do metal-base
(espessura da chapa ou da parede do tubo) e apl i cam-se a todos OS t i po de solda, ob
servando-se as al ineas a) e b):
a) urn exame de soldagem corn uma espessura “e”, qua1 if ica para espessuras de
0,7e at& be. Quando a espessura “e” for maior que 25 mm, qua1 ifica pa ra
espessuras igual ou maiores que 0Je.
4 NBR 106~/1989
b) dois exames de soldagem, cada urn corn peGas da mesma espessura, porem de
espessuras diferentes entre exames, qua1 if ica todas as espessuras interme -
disrias, alem das espessuras qua1 ificadas na al ;nea a).
4.4 Posi& de sol&gem
4.4.1 ~oldadores
AS posigoes de soldagem qualificadas por urn determinado exame de posicao, es tS0
assinaladas por urn “x” na Tabela 3 e sao estabelecidas em funcso das condic6es e
posisao de soldagem.
4.4.2 Operador de soZ&gem
Forma
do
Meta l-
base
Chapa
Cond i @es de
soldagem G s
Posicoes qualificadas
5
2
Tipo a I Chapas Tubos
de :+i
0 6 Tipo de solda Tipo de solda
solda ‘$ e
.-
ul s Topo Angulo Topo Angulo
8 0
c 1G 2G 3G 4G 1F 2F 3F 4F 1G 2G 5G 6G 1F 2F 4F 5F
1G X x x X X
Topo
26 x x x x x x X
3G X X x x x X X
4G X X x x x x X
1F X X
Angu lo
2F x x x x
3F x x x X
4F x x X x x x
1G x x X x x
Topo 2G x x x x x x
5G X X x x x X x x
6~ x x x x xxxx xxx:);
IF X X
Tubo Angulo
2F x x x x
4F x x X x x x
SF x x x x x x x x
Chapa
Tubo
Urn exame de soldagem feito em qualquer posicso qualifica para todas as posicoes,
conforme Tabela 3 e Figuras 1 a 6.
TABELA 3 - Posi#io de soldapm, forma do metal-base e tipo de solda qualificada por solda do exame
NBR 10690/1999 5
@
26
Posiao Horiro~al
Nota: Dimensoes, ver Figura 5.
FIGURA 1 - Solda de topo em chapas - Posiq6es lG, 2G, 3G e 46
Nota: Dimensoes, ver Figura 6.
FlGURLi 2 - Solda em ingulo de chapas - Posim 1 F. 2F. 3F e 4F
/FIGURAS 3 e 4
6 NBR 10660/1989
Pa8ipZb Vertk411 Fixa
26
Po8l@0 rotutiva & soldagam
Nota: Dimensoes, ver Figura 7.
FIGURA 3 - Solda de topo em tubas - Posi@er lG, 2G, 5G e 6G
e$t!$+y \ \ \ IF
4P
2F
4F
SF
Multipb fIxa
Iota: Dimensoes, ver Figura 8.
FIGURA 4 - Solda em ~JUIO de tuba - Posi@es 1 F, 2F, 4F e 5F
/FlGURA 5
NBR 1068011989 7
r
Espessura do
metal-base
“e” (mm)
2 1,s
c/2 L
(mm) hd
50 130
I
’ 1,s I 80 200
FIGURA 5 - Solda de topo em chapas
/FlGURA 6
8 NBR 10680/1989
t--i--+
r
C
L
-7 H I
Espessura do
metal -base
“e” (mm)
L C H
(mm) (mm) (mm)
50 100 130
> 135 100 200 80
&xta: Quando as chapas tiverem diferensa de
espessura maior que lo%, entre si, a
de maior espessura deve f icar na posi
tga”o hor i zon ta 1 .
FlGURA 6 - Solda em Bngula de chapas
NBR 10680/1989 a
4.5 Formato do metal-base e tipo de soZ&
4.5.1 Soldadores
OS formatos do metal-base e OS tipos de solda qualificados por urn determinado exa
me sso designados por urn X na Tabela 3, corn as excecoes dadas em 451.1 e
4.5.1.2.
4.5.1.1 Qua1 if icaCao para soldagem em angulo de chapas ou tubos corn espessura
igual ou menor que 1,s mm requer urn exame especifico. Nesta faixa de espessura urn
exame de soldagem de topo nso qualifica soldagem em angulo.
4.5.1.2 Urn exame de soldagem em tubo, de digmetro externo 0, qua1 ifica para tu
bos corn dismetro maior ou igual a 0.
4.5.2 @a-xdor de aokfagem
Urn exame de soldagem em qualquer format0 do metal-base, corn qualquer tipo de sol
da, qua1 if ica pat-a todos OS formatos e todos OS t ipos de solda, conforme Tabela 3.
Urn exame de soldagem em tubo corn urn determinado dismetro externo qualifica pa ra
tubos de qualquer dismetro.
4.6 Ultras condip?es de soldagem
Al6m do processo, posicao e tipo de soldagem, composicao, espessura e format0 do
metal-base, outras condiC6es que requerem uma correlacao entre o examede solda
gem e a solda de produca”o sgo dadas na Tabela 4.
10 NBR 10680/1989
TABELA 4 - Condit$hs de soidagem qualificada pelo exame
Sol da do
Mata iunta
Qua1 if icacao
Solda de topo Tipo de car
exame
I
4
I
Corn Sem I-T-
Corn mata-junta I I X
Sem mata-junta X X
Un
Sol da de topo corn
chanf ro in i co X
Solda de topo corn
chanf ro duplo
Solda corn penetra -
$0 compl eta
Solda corn penetra
cZ0 partial
Sol da corn CA
Solda corn CC
I I
co
I rente (A) -
Duplo Penetra Penetra
~50 co! ~50 pa7
pl eta cial -
CA CC
X
X
X X
X
X
X
(A) Aplicavel somente para o process0 TIG (ver item 4 da Tabela 1).
4.7 bame de soZci!zgem
Deve ser requerido urn exame para cada combinacao das condicoes descritas no Capitu -
lo 4. OS exames devem ser executados de acordo corn procedimento escrito do tipo da
junta.
4.7.1 SoZda de topo em chapas
A solda do exame 6 uma junta de topo, conforme Figura 1.
4.7.2 Sot& em &guto de chapas
A solda do exame 6 uma junta em sngulo, conforme Figura 2.
4.7.3 SoIda de topo em tubas
A solda do exame e uma junta de topo, conforme Figura 7.
/FIGURA 7
NBR 10680/1989 11
Espessura
da parede
lie11
6 I,5
> 1,s
c
(tTiki.)
50
80
FIGURA 7 - Soida de topo em tuba
4.7.4 SoZda em &qLLo de tubos
A solda do exame 6 urna junta em Zngulo, conforme Figura 8.
Iota: Se a diferenCa entre a espessura dos membros for igual
ou maioi- que 10% do membro de menor espessura, o mem _
bro mais espesso deve ser a chapa.
FIGURA 8 - Solda em ingub de tuba
12 N8R 106W1969
5 CONOlCdES ESPECI-FICAS
5.1 Inspeciies e ensaios requeridos
5.1.1 Inspecti VisuaZ
E requerida para todas as soldas do exame na condiCao de soldado.
5.1.2 InspecZo mdiogr&fica
E necesshia para todas as soldas do exame, pordm o ensaio de dobramento pode ser
usado coma op~ao, desde que:
a) o metal base nao esteja incluido na Tabela 5;
b) a diferenca entre as espessuras dos materiais nso seja superior a 10%
do mais espesso;
c) em soldas de tubos, o dismetro externo seja igual ou maior que 50 mm,
ou de espessura de parede maior que 6 mm.
/lABELA 5
NBR 106&o/1989 13 T
TABELA 5 - Metais-base para OS quais G neceshia a insp@o radiogrHica
Grupo de metal-base
la
lb
II a
II b
~~-~ -
III b
IV
V
VI
VI I
NGmero unificado
NA
K 92810
Todos
K 63198
K 63199
R 30155
R 30590
s 15500
s 17400
s 35000
s 35500
s 41800
S 42000
S 42200
s 45000
s 45500
Todos
Todos
A 03569
A 92014
A 92219
Todos
R 94620
R 56210
R 56260
R 56620
R 58640
NA
NA
Todos
Descricao comum
AGO y Ni - 4 Co
AGO martensitico 18 Ni
. . . . . . .
19 - 9 DL
19 - 9 DX
N 155
s 590
AGO In:. 35 - 5 PH
AGO lnox 17 - 4 PH
AGO lnox AM 350 f’H
AGO lnox AM 355 f’H
. . . . . . .
420
422
450 (sob encomenda)
455 (sob encomenda)
.I,..,.
. . . . . . .
356
2014
2219
Ti - 6~1 - 2Sn - 4Zr - 2Mo
Ti - 6Al - 2Cb - 1Ta - 1Mo
Ti - 6A1 - 2Sn - 4Zr - 6M0
Ti - 6Al - 6v - 2Sn
Ti - 3A! - 8~ - 6cr - 4Mo - 4Zr
Ti - 6Ai - 2Sn - 2Zr - 2Cr - 2Mo
Ti -15V - 3Cr - 3Mo - 3Sn
14 NBR 10680/1989
c
5.1.3 Ensaio de dobramento
E necessariopara soldas em kgulo corn metal-base de espessura maior que 1,s mm ex-
ceto quando o ensaio metalografico possa ser usado coma alternativo. 0 ensaio de
dobramento de uma solda de topo pode ser usado coma uma al ternat iva 5 inspeGs ra
4iograf ica, coma descrito na sesao 5.1.2.
5.1 .h Ensaio metaZogr6fic.o
E requerido para todas as soldas de cordso em metal-base de espessura menor ou
igual a 1,s mm. 0 ensaio metalografico pode ser usado coma alternativa para o en -
saio de dobramento, em soldas em hgulo coma descritos em 5.1.3, corn metal-base
de espessura maior que 1,s mm.
5.1.5 Resume
As inspeC6es e ensaios requeridos estso resumidos na Tabela 6.
/TABELA 6
TABELA 6 - Ins~ 8 ensaios requeridos
Tipo
de
sol da
Ensaio de dobramento I Ensaio metalograf ice Metal-base InspecS I n spec50
visual rad iogrs
Forma Espessg fica -
ra I IelI
b-4
Figura de
referkcia
Quant idade
de corpos-
de-prova
Quan t i dade
da secao
t ransver
sal -
Apl icab i
1 idade -
figura de
refer&c ia
(A) 9
Quantidade Aplicabili
de corpos- dade -
de-p rova
(A) 9
Nenhum -
Nenhum
Nenhum
Nenhum
(A) 11
Nenhum -
2 Nen hum
Todos
I (B)
Todos
Todos(B) 14 2 (0)
Chapa 6 1,s
Todos Todos (A)
I
Topo
I > 1,5 I Todos I Todos (*I
I I I
I I I
Topo Tubo s 1,5 Todos Todos (A)
’ 1,5 Todos Todos (A)
Angulo Chapa I s I,5 I Todos I Nen hum ,
18 4 8
’ 1,5 Todos Nen hum 18 4 8
Tubo 1-I 19 4 8 Angu lo
19 I 4 I 8
(A) 0 ensaio de dobramento pode ser usado coma alternativa a inspecso radiogrgfica.
(B) 0 ensaio metalograf ice pode ser usado coma alternativa ao ensaio de dobramento.
16
5.2 Inspecoes e ensaios
NBR 10680/1989
5.2.1 Inspep?o visual - Procedimentc
Deve ser executada em todas as soldas do exame, na condicao de soldado, conforme
Tabela 7.
TABELA 7 - InspeqSo visual - Procedimento
Forma do metal- Espessura do metal - Ampliacao p/ Compr i men to do cordso
base base i nspecao a ser inspecionado
(mm) h-d
Chapa
e 2 1,5 3 vezes 100 (A)
e > 1,5 nenhuma 150 (A)
Tubo
e i 1,5 3 vezes todo o
e > 1,5 nenhuma cordao
(A) Tomados no centro do comprimento do cordao de solda.
5.2.2 InspeCCo radiogkfica - Procedimento
Deve ser executada em todas as soldas do exame, na condicso de soldado, conforme
Tabela 8.
TABELA 8 - IntpqSo radiogr4fica .
Forma do
metal-base
Chapa
Tubo
Espessura do
metal -base
“e” (mm)
e 6 1,s
e > 1,s
e 25 1,5
e > I,5
Comp r i men to a
ser inspeciona
do (mm) -
100 (A)
150 (A)
Todo o
cordso
Padrao radio
grafico -
Conforme Conforme
MIL-STD-453 MIL-STD-410
Qua1 if icacao do
exam i nador
(A) Tomados no centro do comprimento do cordao de solda.
5.2.3 Ensaio de dobramento
5.2.3.1 Prepara&?o dos corpos-de-prcva
Devem ser obtidos da solda do exame, por qualquer meio de torte, evitando ao tixi
mo a formacao de trincas e zonas afetadas pelo calor, as quais devem ser remov i -
das por processes mec;nicos.
5.2.3.1.1 Solda de topo em chapa: OS corpos-de-prova devem ser retirados da sol -
da do exame conforme Figura 9. As dimensoes etiposdos corpos-de-prova sao dados
na Tabela 9. Cada tipo de corpo-de-prova identificado na coluna 3 da Tabela 9 &
identificado na Figura 10.
/FIGuRA 9
NBR 10680/1989 17
‘--=X2=-
I
Dobramento icmgttudinal
FIGURA 9 - Localiza~o dor curposde-prava para ensaio de dobmmento em soida
de topo em chapas
4a NBR 10680/1989
TABELA 9 - Corpos-de-prova para soldas de topo em chapas
T Corpos-de-prova pa ra dobramen to Metal -base
Dimensoes (mm) Tipo mostrado
na Figura 10
Espessura N9 unif i
cado - e, I C L
minimo m;n imo min imo tix imo tix imo
e 21,s
I
Todos DLO-a e 127 26 27 (A)
e 153 38 39 2,s DTR-b e DTR-c
DTR-b e DTR-c
DTR-b e DTR-c
DTR-b e DTR-c
ou
DLA-d
1,5<eS3 Todos
3<cz9,5 (8)
Dema i s
390
2,s
I 38
38
153
153
I 39
39
395
I
e
153
153
38 39 390 3,s
I (8)
9,5<e<=19
t-
Dema i s
38 395 e e
10
10
153
153
38 39 DTR-b e DTR-c
ou
DLA-d
990
990 e e
cc>
Cc)
395
10
390
990
153 *
153
e > 19 (a
Dema i s
DLA-d
DLA-d
e
e
(A) As superf icies da face e raiz
ficies 1 isas.
da solda devem ser 1 imadas pat-a se obter super
(B) UNS 96061 ou UNS 96063 (1 iga de aluminio 6061 ou 6063).
(C) Para espessuras do metal-base entre 20 mm e 40 mm L = e; para espessuras mai
.ores que 40 mm, “L” deve estar entre 20 mm e 40 mm.
/FIGURA 10
NBR 10680/1969 19 T
Lbouc
Dobrarntnto ktoml- DLA
Nutas: a) A dimensao “e ” 6 a aitura do cordso de solda ap& usinagem.
1
b) Todos OS cantos, no sentido longitudinal, devem ser arredondados corn ra i o
menor ou igual a 102 da altura do cordso usinado.
c) Se os membros da solda do exame diferem na espessura,a dimensao acabada
do corpo-de-prova deve ser baseada no membro de menor espessura.
FIGURA 10 - Corpos-de-prova para dobramento em so& de topo de chapas
20 NBR 10680/1989
5.2.3.1.2 Solda de topo em tubas: OS corpos-de-prova devem set retirados da sol
da do exame conforme Figura 11. As dimensoes e tipos dos corpos-de-prova 60 da -
dos na Tabela 10. Cada tipo de corpo-de-prova identificado na columa 3 da Ta be
la 10 6 identificado na Figura 12.
Dobranbento par&I
cw na ml2
Dobramento Lotatal
FIGURA 11 - Localiza~o dos corpos-de-prova em soMa de topo em tubs
/TABELA 10
NBR 10660/1969
TABELA 10 - Corporde-prova para ensaio de dobramento em solda de topo em tubas
I
Tubo Corpo-de-prova
21
Dismetro
externo
Ii II d
(mm)
Espessura
da parede
Todos
5sds13 1 O<eZ20
e>20
e<6
6<,es 10 (A) DTR-e e 3 3,s. 38 39,s
OS demai s DTR-f (B) 38 39,s
DTR-e 3
(A)
3s 38 39,s
DTR-f ou 1
DLA-g 3 3,s e e
1 OSe120
OS demais QTR-e e (0 (cl 38 39,s
DTR-f ou (
DLA-g 9 10 e e
NGmero do Tipo mos Dimensoes (mm)
metal-ba h-ado na
se Figura 12 5
m;nimo
I
maxim0 mrnimo
‘L
tiximo
InspeGs radiograf ica
(A)
I
DTR-e e 3 3s 19 20
OS demais DTR-f (B) (B) 19 20
DTR-e e 3 3s 19 20
(A) DTR-f ou
DLA-g 3 3-5 e e
OS demais DTR-e e (cl cc> 19 20
DTR-f ou s-
DLA-g 9 9 e e
(A) DLA-g 3 3 e e
OS demais DLA-g 9 1.0 e e
L t
Inspe&o radiograf ica
d>13
> 20 (A) DLA-g 3 395 (D) e
OS dermis 9 10 (D) e
(A) UNS A 96061 e A 96063 (Liga de alumhio 6061 e 6063).
(B) 0 tix imo “eIr’ 6 a espessura resul tante do desempenamento da superf icie curva
pa ra superfkie plana. 0 minim0 “el” e’ O,g vezes 0 tiximo.
w 0 tix imo “el” 6 a .espessura resultante do desempenamento da superf;cie curva
para superficie plana, ou 10 mm. Neste case a mrnima espessura 6 9 mm.
(D) Para espessuras de parede 20 5 e 5 40 mm, a dimensao “L” 6 igual a “e”. Pa ra
espessuras de parede maior que 40 mm, OS corpos-de-prova devem ser cortados
em tiras de 20 mm e 40 mm ou OS corpos-de-prova devem ser dobrados em toda a
largura.
22 NBR 10680/1989
c
--I-
-4 L
Dobramento transversal na raiz - DIR
Nota: A espessura do corpo-de-prova para dobramento transversal na raiz 6
medida na extremidade,apos a usinagem.
t-
Dobramento transversal facial - DTR
Nota: A espessura do corpo-de-prova para dobramento transversal facial 6
medida no centro do corpo-de-prova.
Dobramento lateral - DLA
Notas: a) Todos OS cantos no sentido longitudinal dos corpos-de-prova de
vem ser arredondados corn urn raio menor que 10% da espessura UST
nada final.
-
b) As 1 inhas tracejadas indicam superfkie usinada.
c) Onde OS membos da soida do cxame diferirem na espessura da pare
de, a dimensao acabada do corpo-de-prova deve ser baseada na ey
pessura do membro mais espesso.
-
FIGURA 12 - Corpos-tfe-prom para ensaio de dobramento em solda de topo de tubas
5.2.3.1.3 Solda em sngulo de chapas: OS corpos-de-prova devem ser ret i r-ados da
solda do exame conforme Figura 13.
/FIGURA 13
NBR 10680/1989 23
FIGURA 13 - Localiza@o dos corposde-prova para ensaio de dobtamento de solda em Pngulo de chapas
5.2.3.1.4 Solda em hgulo de tubos: OS corpos-de-prova devem ser ret i rados
solda do exame conforme Figura 14.
da
De > 75
I . 40
Cotpo-d - Prwa
a) para tubos corn dihetro externo De < 4 mm b) para tubor corn didmetro externo De > 4 mm
FIGURA 14 - Localiza#o dos c~rp~~-daprova para ensaio de dobramervto em soldar em hgulo de chapas
5.2.3.2 Ercecuca"o do ensaio
Deve ser executado corn o corpo-de-prova na condiCao de soldado ou tratado termica
-
men te.
24 NBR 19680/1989
5.2.3.2.1 Solda de topo: 0 m6todo a ser utilizado deve ser conforme Tabela 11.
TABELA 11 - Mtodo de ensaio
Espessura do metal base
(mm)
Me todo
e s 1,5 I Mandril (A)
e > 1,5 I Mandri 1 ou al ternat ivo (5)
(A)
(B)
Mkodo do mandri 1 : 0s corpos-de-prova devem ser dobra
dos sobre o guia de dobramento (mandril) conforme Fi
gura 15. Ap& fixaGa”o do corpo-de-prova o cilindro de
ve ser avanGado, vagarosamente, at& urn Zngulo de
180’ corn relacao ao ponto initial, localizado abaixo
do mandril de raio A. Corpos-de-prova dobrados pela
rair da solda devem ter sua rarzes vol tadas para o ci
1 indro e OS dobrados pela face devem ter suas facer
vol tadas para o ci 1 indro.
Mkodo al ternat ivo: OS corpos-de-prova devem ser do
brados sobre a matriz de dobramento conforme Figura
16. 0 corpo-de-prova deve ser colocado corn o cent ro
da solda coincidindo corn o centro da abertura da ma
triz. Em seguida, deve-se apl icar uma carga, atrav&
do Gmbolo, at6 que o corpo-de-prova tome a forma da
abhrtura da matriz e nao permita que urn arame de 3 &
seja inserido entre a matriz e o corpo-de-prova. Cor
pos-de-prova dobrados pela raiz da solda devem ser co
locados corn a face voltada para o 6mbolo e OS dob r-a
dos pela face devem ser colocados corn a raiz voltada
para o gmbolo.
Uota: 0 raio de dobramento A deve ser conforme Tabela 12.
Outros valores de raio podem ser usados desde que o
fator de dobramento (ver equaGao das Figuras 15 e
16) esteja dentro da faixa de F at6 l,? F.
/FIGURA 15
NBR 10680/1989 25
A = Fe1
A = Raio de dobramento
F = Fator de dobramento
el = Espessura do C.P.
Nota: Dimensoes nao mostradas ficam a crithio do projetista. Uma consi -
deras$o essential 6 ter rigidez adequada para aplicac$o de carga.
(A) Para corpos-de-prova corn solda transversal, o centro da solda
deve localirar-se dentro do hgulo E.
(B) A folga “f” deve ser no maxim0 f&x = (1 ,5 + 0,lel) mm.
(C) 0 cil indro deve estar 1 ivre para rolar sobre seu eixo e deve
ter urn dismetro minim0 de 20 mm. A largura minima do cil indro
deve ser igual a dimensao L do corpo-de-prova mais 6 mm.
(0) A largura minima do madril deve ser igual a dimensao L do cot- -
po-de-prova ma is 6 mm.
FIGURA 15 - Mandril para o ensaio de dobramento
/FIGURA 16
26 MBR 1068Q/1989
Nota: Dimensoes nao mostradas ficam a crit&io do projetista. Uma
considera&o essential e ter rigidez adequada para apl ica
~50 da carga.
(A) 0 comprimento do 6mbolo deve ser suficiente para alcan -
Car a parte mais baixa da cavidade.
(B) A largura mrnima da cavidade da matrix e do gmbolo deve
ser igual a dimensao L do corpo-de-prova mais 6 mm.
(C) 0 raio msximo da cavidade da matriz deve ser igual a
(l,lel + 1,s + A) mm, sendo A o raio de dobramento, e
a profundidade deve ser 50 mm,
(D) Dimensao igual a 2 vezes o raio da cavidade da matriz.
(E) Ressalto tratado termicamente e lubrif icado ou cil in
dros tratados termicamente livres para girar corn raio
mrnimo de Sel’, ou 20 mm; escolher o menor.
FIGURA 16 - Dispositivo para o ensaio de dokramento
/TABELA 12
NBR 10680/1989 27
TABELA 12 - Raio de dobramento
unid.: mm
Espessura do corpo-de-prova
Raio
de
dobramen
to A -
Metal-base
! Ligas de ti Ligas de Ligas de ti Liga de ti Ligas de
tanio - aluminio tsnio - Gnio -aium;nio Outros
Ti-5A1-2,5Sn 6061 e 6063 R 50400, R 50250 A 95083
Ti-8Al-lMo- R 50550 e A 95086
1V R 52400 A 95456
I
Ti-3Al-2,5V
ii-6Al-4V
I F = 12 I F = 8 F= F 4 F= = I 3 I F E 2 I
? < I < > = < 2 < > < h <
0,79 0,89
09 0,99
0,99 1,20
(A)
198
~2,O
23
295 0,74 o,84 1,20 1,27
0,84 o,g4 1,27 I,42
I I I I I I I I ,0,94,w, ~42 I is7
23
391
I I I I I0 3,s
490 0,89 0,vY 1x3 1,57 1,78 1,98
0,79 09 0,99 L12 L32 1,50 1,98 2,24
o,8g 1,02 1,12 1,24 1,50 1,65 2,24 2,51
1,02 1~2 1,24 i,40 i,68 1,80 2,51 2,82
1,22 1,27 1,40 I,62 1,80 2,10 2,82 3,15
0,7g a,89 1,27 1,42 1,62 1,78 2,10 2,36 3,15 3,56
494
590
596
693
790
799 0,89 0,VV 1,42 1,6o 1,78
039 19 1,60 I,78 1,98 0
0,74
t 0,84
0,84 1,12 1,24 I,78 2,00 2,24 2,51 2,97 3,33 4,47 5,oo
0,94 1,24 1,40 2,OO 2,24 2,51 2,82 3,31 3,73 5,Oo 561
10,o
11,2
72,6 1,04 1,40 1,62 2,24 2,51 2,88 3,15 3,73 4JY 5,61 6,30
I,17 l&2 I,78 2,51 2,82 3,E 3,53 4,19 4,72 6,30 7,OY
I,32 ~78 ~98 2,82 3,17 3,52 3,964,72 5,28 7,09 7,92
/continua
28
continuti
NBR 10680/1989
TABELA 12 - Raio de dobmmento unid. mm
L-l Espessura do corpo-de-prova
de I
dob ramen
Ligas de ti - - _
to A -
Ligas de
alumrnio
6061 e 6063
tan io
Ti-5Al-2,5Sn
Ti-8Al-lMo-
1V
Ti-3Al-2,5V
Ti-6Ab4V
4
F = 12 F = 8
-.%Jj-c&
44,7 3,33 3,73 4,98 5,59
50,2 3,73 4,u 5,59 6,27
56,3 k19 4,70 6,27 7,04
6392 4,70 5,26 7,04 7,90
70,6 5,26 5,92 7,90 835
84~ 5,92 6,63 8,86 9,%
89,2 6,63 7,44
100,l 7,44 8,36
l-12,4 )8,36 1 9,37 1 1 .
12691 )9,37 110,51 ) 1
Metal -base
Ligas de ti Liga de ti
Gnio - tsnio -
R 50400, R 52400
R 50550 e
R 52400
F = 5 F 4 =
> < < =
3,17 3,56 kg6 4,45
3,56 3,99 4,45 5,00
3,gg 4,50 5,00 5,61
4950 ILO3 15,61 (6,30
5,03 5,64 6,3o 7,06
5,64 6,32 7,06 7,g2
6,32 7,11 7,g2 8,go
7J 7,96 &go g,g6
736 8,g4
h94 lo,03
Ligas de
alumrnio
A 95083
A 95086
A 954%
Outros
F =
3 I
F = 2
-> ‘. k c
5,28 5,28 5,94 5,94 7,92 7,92 02 02
5,94 5,94 6,4o 6,4o 8,92 8,g2 9,98 9,98
6,40 6,40 7,47 7,47
7,47 8,38
83 99
99 99 IO,57 IO,57
7,47(8,381 )
(A) Tolersncia de + O,25 mm ou + 1% A; escolher o maior. -
PJotcz: F = Fa tor de dob ramen to.
NBR 10680/1989 29
5.2.3.2.2 Solda em kgulo: A chapa vertical do corpo-de-prova deve receber um es -
force paralelo 5 chapa de base, de modo que a raiz da solda fique tracionada.
esforco deve ser gradativo ate a fratura da solda. Onde for necess&-io, para
rantir a fratura da solda, deve ser feita uma ranhura, conforme Figura 17. Em
0
P.
ca -
SOS de tubos, a ranhura deve ser feita antes da ret i rada dos corpos-de-prova.
Notas: a) A dimensio G deve ser no mGximo OJe ou 6,0 mm.
Escolher o menor.
b) A dimensao P deve set- no maxim0 0,5e.
FICURA 17 - En&o de dobramento para solda em &uio
4.2.4 %saio metalogrdfico
OS corpos-de-prova devem ser retirados da solda do exame conforme Figura 18 e lg.
A remocao dos corpos-de-prova deve ser feita por qualquer meio de torte, contanto
que qualquer trinca ou zona termicamente afetada, causadas pelo torte, sejam re
movidas por meios me&icos. A secao transversal cortada da solda deve ser polida
corn abrasivo fino ou lima e atacada corn reagente adequado. A inspecao deve ser
feita numa aplicaG;o de cinco vezes.
/FIGURA 18 e 19
30 NBR 10680/1989
e (mm) L b-4
e S 1,s 15
e > 1,5 20
FIGURA 18 - Corposdeprova para ensaio metalogrsfico em solda em Bngulo de chapas
FIGURA 19 - Corposde-prova para ensaio metalogrsfico em solda em hgulo de tubos
NW7 10680/1989 31
6 INSPECAO
6.1 Critbios de aceita&io
6.1.1 Inspe&Yo mh&?
OS criterios de aceitasao estao especificados nas Tabelas 13 e lb.
Tip0
de
Sol da
De
top0
Em
Ggulo
TABE LA 13 - CritMo de acekq%o pat-a inswo visual
Descontinuidades nao aceitaveis
Trincas, falta de penetraG:o, falta de material de enchimento, protu
be&cia al6m do normal
-
Reba ixos (A)
O,OSe ou O,8 mm
Desvio da junta
(A) (B)
0,le ou 3,0 mm
-- ~~~
ReforCo na ra iz
ou face
Ver Tabela 14
Evidkcia de f-usao do metal-base na superficie oposta 5 solda, trin
cas, protubersncia alem do normal
Rebaixos Base da solda
(A) (A) Cc)
0,le ou
13 mm
pa ra
e > 1,s
Xn < e para
eI25mm
Xn > 3e ou
e + 6 mm
para e 2
25 mm ou
25mms Xn
s 38 mm
Relasao entre
amaiore me Convex i dade Concav i dade
nor base da
solda (cl
Xl
x2 ' 1,s
Xl + x2 > o ,
2 9 We
(A) Escol her o menor.
(8) Para metal-base corn e < 1,s mm 6 permitido urn desvio de OJ5e.
(C) Para juntas corn elementos de espessuras diferentes “e” 6 a espessura do mem -
bro mais fino.
Nota: Xn = Xl ou x2- sao base (pernas) da solda.
/TABELA 14
23 NBR 10680/1989
TABELA 14 - Reforqto admitido em solda
Reforcos ace i t&e i s (A)
Espessura do
metal -base
II II e
-I Face Ra i z
Grupo do Qualquer local
metal -base (A)
Qualquer local
(A)
Grupo do
metal -base
IV
-~- -7 - -
e + 0,8 mm
ou I ,8 mm Todos e + 0,s mm
ou 1,3 mm
*. = :,5
Ia, lb, Ila,
I lb, t I la, I I lb,
eV
e + 0,s mm
ou 1,3 mm
1’5
e ou 6 mm IV
Ia, lb, Ha,
Ilb, Illa, Illb,
eV
O,8e ou
6 mm
O,8e ou
6 mm
Todos
(A) Escolher o menor.
6.1.2 hsp&io radiogrifica
OS criterios de aceitasso estso especificados nas Tabelas 15 e 16. Em camp 1 emen
tacso a estas Tabelas, tambern sao motivos de rejeicao.
a) qualquer tipo de trinca;
b) falta de penetraGao.
TABELA 15 - IndicaqGes lineares aceitiveis
IndicaS;jes lineares
Comprimento da indicacao (A)
Para metal -base corn Para metal-base corn
e I 1,s mm e > 1,s mm
Comprimento de qualquer
i nd i caC:o
e ou 10 mm (B) 2e
Comprimento acumulado em
25 mm de solda I
2e e ou 10 mm (8)
Comprimento media e
I
We ou 5 mm (B)
(A) Para juntas corn elementos de espessuras diferentes, “eJt e a espessura
membro ma is espesso.
(B) Escolher o maior.
do
NW 10690/1999 33
TABELA 16 - Porosidades aceitiveis
Poros idade
Qua 1 quer poro
Poros de dismetro
d = OJe
Poros de dismetro
d = 0,2e ou 3 mm (D)
Area total da poros idade
Area de porosidade agrupa
das em 13 mm de solda
T
Area de uma porosidade
al inhada (E)
’ (A) Para juntas corn elementos
mento mais espesso.
Tamanho, &ea ou total de poros
Meta 1 -base corn
e I 1,6 mn (A) (B)
O&e
8 poros
WA
0,le mm2
0,04e mm2
0,02e mm2
de espessuras diferentes,
(6) Valores aplickeis para urn comprimento do cordso de solda de 100 mm. No case
c
de tubos OS valores devem ser ajustados de acordo corn o perlmetro.
(C) Valores aplicaveis para urn comprimento do cordso de solda de 150 mm. No case
Metal-base corn
e 2 1,s mm (A) <C>
0,4e ou 5 mm (D)
N/A
12 poros
0,le mm2
0,025e mm2
0,015e mm2
“e” 6 a espessura do ele
de tubos OS valores devem ser ajustados de acordo corn o perimetro (c i rcunfe
rkcia do tubo).
(E) Porosidade alinhada 6 definida coma urn grupo corn mais de tres poros, em linha
reta.
Notas: a) Descontinuidade linear 6 considerada toda falha cuja a sua maior dimen
siio seja, no minimo, tres vezes a menor.
b) Descontinuidades nso 1 ineares devem ser aval iadas coma urn c?rculo m6dio
estimado. Este circulo deve ser considerado para o criteria de ace i ta
&iO.
c) Inclus6es de tungstkio devem ser consideradas coma porosidade.
d) lndica&s de descontinuidades menores que 0,OS mm para espessura do
metal-base e s 1,s mm e indicaCGes menores que 0,15 mm ou 0,02e, esco -
lher a maior; para e > 1,s mm rkio devem ser consideradas.
6.1.3 Ensaio de dobramento
OS criterios de aceitacao estao especificados em 6.1.3.1 e 6.1.3.2.
6.1.3.1 So2da de topo
OS corpos-de-prova ensaiados nao devem apresentar descontinuidades maiores que a
espessura “e” ou 3 mm, escolher a menor, sobre a superf icie convexa. Trincas ocor -
ridas nas bordas nao devem set- consideradas, a menos que sejam evidentes que fo
ram resultantes de descontinuidades da solda.
6.1.3.2 So2da em 6nguZo
OS corpos-de-prova ensaiados nao devem mostrar fal ta de fusao na raiz da solda.
0 f ilete do lado esquerdo da Figura 20 i lustra esta condicao antes do dobramento.
FIGURA 20 - Fatta de fusa”o
6.1.4 intwpreta~cio das descontinuidades
6.1.4.1 Descontinuidade linear e considerada toda indicacao cuja sua maior dimen
~50 seja, no min
6.1.4.2 Descant
estimado. Este c
I
6.1.4.3 lncl
6.1.4.4 indi
tal-base e 2
para e > 1,s
USG
mo, 0-G vezes a menor.
nuidades nao lineares devem ser avaliadas coma urn c;rculo media
rculo deve ser considerado para o criteria de aceitacso.
s de tungstenio devem ser cons
cacGes de descontinuidades menores
1,s mm e indicaC6es menores que 0,
mm nao devem set- consideradas.
1
deradas corm porosidades.
que 0,OS mm, para espessura de me
5 mm ou O,OZe, escolher a maior;
6. I. 5 Descontinuidades mio ace-itakis
6.1.5.1 Geral:
a) trincas que interceptam a face da solda;
b) trincas na raiz da solda que excedem 0,2 vezes o tamanho da garganta
ou 3 mm; escolher a maior;
c) fusao incompleta;
d) protuberancia alem do normal;
e) rebaixo na secao transversal que exceda 0,le ou 1,s mm; escolher 0
maior;
f) pernas da solda menor que “e” para e 6 25 mm e menor que 25 mm pa ra
e a) 25 mm. Para elementos de espessuras diferentes, “e” e a espessura
do mais fino;
g) razao entre a maior e menor perna igual ou menor que 1,s;
h) media aritmetica daspernas, em soldas convexas, igual ou menor que
w;
i) concavidade igual ou menor que 0,Se em qualquer sesao transversal da
solda. Para elementos de espessuras diferentes, “e” e a espessura do
mais fino;
j) descontinuidade linear maior que OJ vezes o tamanho da raiz ou 3 mm;
escolher a maior;
k) irea total de porosidade maior que 0,OS vezes a area da solda.
6.1.5.2 Espessura do metal-base e d 1,s mm:
a) extensso do metal de adicao, na superfrcie oposta a solda, maior que
“e” em qualquer seca”o transversal;
b) comprimento da perna da solda maior que 6e ou (e + 4,s mm), escolher a
maior. Para elementos corn espessuras diferentes, “e” e a espessura do
rnais fino;
c) fuss0 incompleta em qualquer perna da solda, conforme Figura 20, corn
d imensao “b” maior que 0,3 vezes o tamanho real da garganta;
d) tamanho do poro individual maior que O,be. Para elementos de espessura
diferente, “e” e a espessura do mais fino.
6.1.5.3 Espessura do metal-base e > 1,s mm:
a) fusao do metal-base na superf;cie oposta 5 solda;
b) comprimento da perna da solda maior que 3e ou 6,O mm: escolher a ma -
ior. Para elementos de espessuras diferentes, “e” 6 a espessura do
mais fino;
38 NBR 10680/1989
c) falta de fusao;
d) tamanho do poro individual maior que 0,4e ou 4,s mm; escolher o menor.
Para membros corn espessuras diferentes, “e” 6 a espessura do mais fi
no.
	licenca: Cópia não autorizada
