CAPÍTULO-4
NAVEGAÇÃO RADAR
 Na navegação costeira com radar é necessário determinar:
 a) Marcações do ponto notável.
 b) Distância do ponto notável.
pois com esses dados podemos determinar a posição do barco na carta náutica.

a)-Marcações : Obtenção e precisão

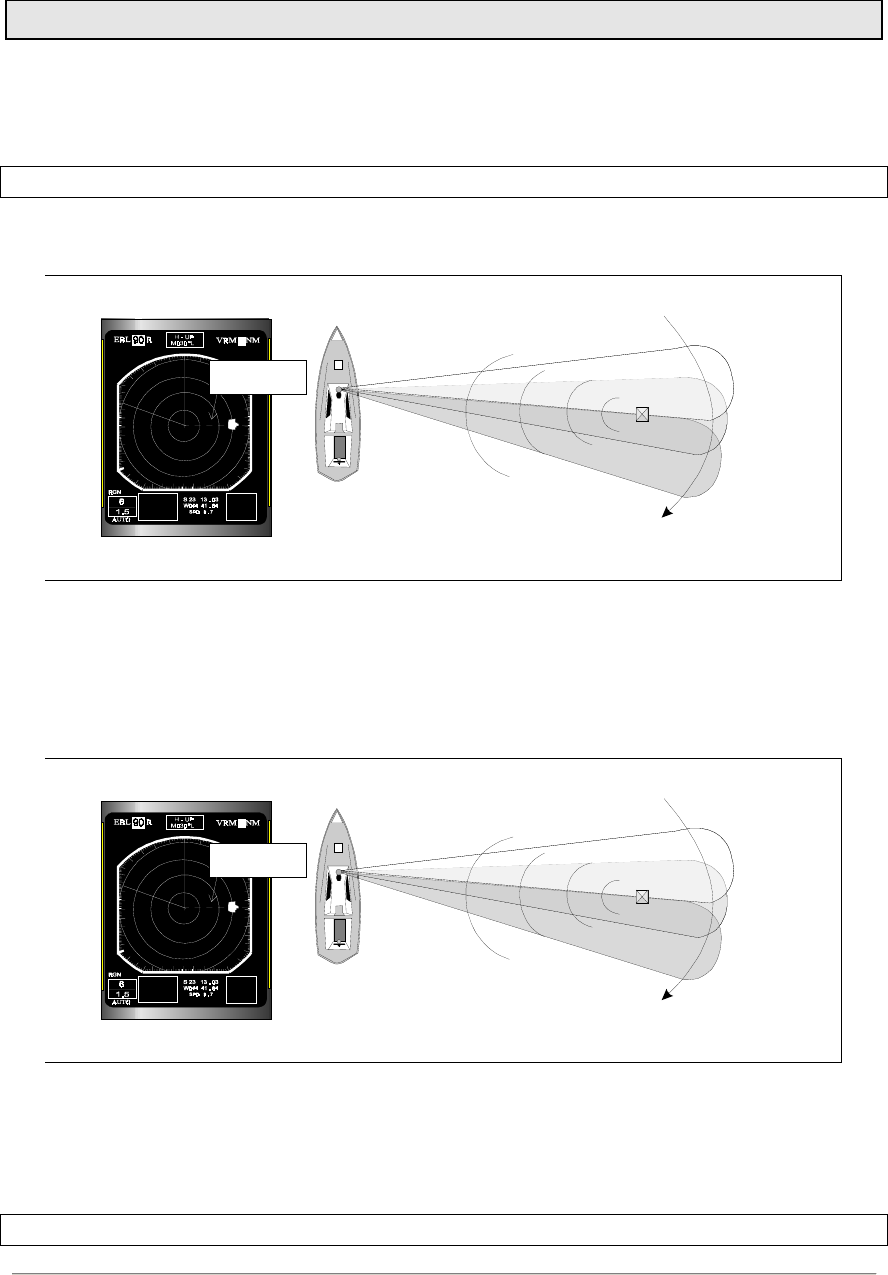

 - Marcação de um alvo pequeno.
 Aparece na tela um eco correspondente a abertura do feixe emitido.
enquanto o alvo estiver
 dentro do pulso, ele emite eco
1
2
3
eco
começa a emitir
dentro do pulso
sai do pulso
cursor do EBL
no meio do eco

fig.R.76
 - Marcação de alvos grandes.
 Quando se trata de massas de terra como costas, a situação é mais complicada.
 Pelo fato do pulso ter uma largura, quando ele começa a tangenciar a costa, tem
o início o eco.
 Esse eco volta no tamanho da largura do pulso afetando a imagem da tela, como
se tivesse aumentado.
enquanto o alvo estiver
 dentro do pulso, ele emite eco
1
2
3
eco
começa a emitir
dentro do pulso
sai do pulso
cursor do EBL
no meio do eco

fig.R.77
 Para melhorar essa distorção diminui-se o Ganho, e com isto só os ecos de
máxima energia serão obtidos.
Como a parte central do pulso é que guarda maior energia, quando diminuímos
o ganho, só teremos ecos da parte central do pulso, melhorando assim a distorção na
tela, e consequentemente melhorando a marcação.
b)- Medidas de distâncias


CURSO DE CAPITÃO AMADOR – www.escolanautica.com.br
fabioreis@escolanautica.com.br
46






 As distâncias são medidas com os
anéis (Rings) de distâncias fixos e o cursor
VRM ( marcador variável de distâncias)


fig.R.78


Rotina de medir distâncias:

 a) Escolhe-se a escala de distância menor possível diminuindo assim o erro de
 calibragem.
 b) Tangencia-se a margem mais próxima do eco com o cursor VRM.
 A distância é então lida no display da tela.


fig.R.79


A T E R R A G E M C O M O R A D A R


CURSO DE CAPITÃO AMADOR – www.escolanautica.com.br
fabioreis@escolanautica.com.br
47
Na aterragem, o radar está relacionado com a perfeita identificação dos alvos em terra.







fig.R.80

NAVEGAÇÃO COSTEIRA COM O RADAR


CURSO DE CAPITÃO AMADOR – www.escolanautica.com.br
fabioreis@escolanautica.com.br
48
Pode ocorrer que a imagem, que aparece na tela, nada se pareça com a da carta de
navegação.




fig.R.81
 A escolha dos pontos de terra que serão usados para o posicionamento, devem
ser identificados simultâneamente na carta e na tela.

O método de obtenção do ponto influencia em sua exatidão.


CURSO DE CAPITÃO AMADOR – www.escolanautica.com.br
fabioreis@escolanautica.com.br
49
 O método mais exato para o menos exato segue a sequência:
 1- Distância Radar de vários alvos.

fig.R.82

 2- Marcação visual e distâncias Radar de um Alvo.

fig.R.83
 3- Marcação e distância Radar.


CURSO DE CAPITÃO AMADOR – www.escolanautica.com.br
fabioreis@escolanautica.com.br
50

fig.R.84

 4- Marcação Radar de dois ou mais alvos.

fig.R.85

NOTA: A navegação costeira com o auxílio visual, é mais exata que a navegação
costeira com auxílio Radar.


A U X Í L I O À N A V E G A ÇÃ O R A D A R


CURSO DE CAPITÃO AMADOR – www.escolanautica.com.br
fabioreis@escolanautica.com.br
51

  PASSIVO
 AUXÍLIO 
  ATIVO

 Passivos :






Deflector de Radar


fig.R.86
 Ativos :
 a) Racon
 Racon é formada pelas iniciais da frase RAdar beaCON (baliza radar)
 Racon é um radar secundário que responde na mesma frequência do radar de
bordo. (mais comum operar na faixa 3 cm)
 O pulso emitido pelo radar de bordo é recebido pelo receptor RACON , é
ampliado e dispara o transmissor, que emite em todas as direções um potente sinal.
 O sinal emitido pelo RACON aparece na tela PPI como uma faixa radial que se
origina na posição da baliza e se estende em direção da periferia da tela ou em sinal do
código Morse, sendo o 1o traço a posição da RACON.

fig.R.88
 b) Ramak


CURSO DE CAPITÃO AMADOR – www.escolanautica.com.br
fabioreis@escolanautica.com.br
52






 Ramak é abreviatura de
RAdar MARKer (marcador radar).
 É um tipo de Farol Radar
que opera continuamente sem
necessidade de interferência de
sinais radares como no RACON.
 O sinal RAMARK aparece
na tela como uma linha radial
que se origina no centro
eletrônico.


fig.R.89
