07/04/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5TMDE3MA==&action2=TURBNjA=&action3=NjY4O… 1/7
Acadêmico: Fabricio Ganda Rodrigues (2994417)
Disciplina: Desenho Técnico (MDA60)
Avaliação: Avaliação Final (Objetiva) - Individual Semipresencial ( Cod.:668865) (peso.:3,00)
Prova: 29487838
Nota da Prova: 10,00
Legenda: Resposta Certa Sua Resposta Errada

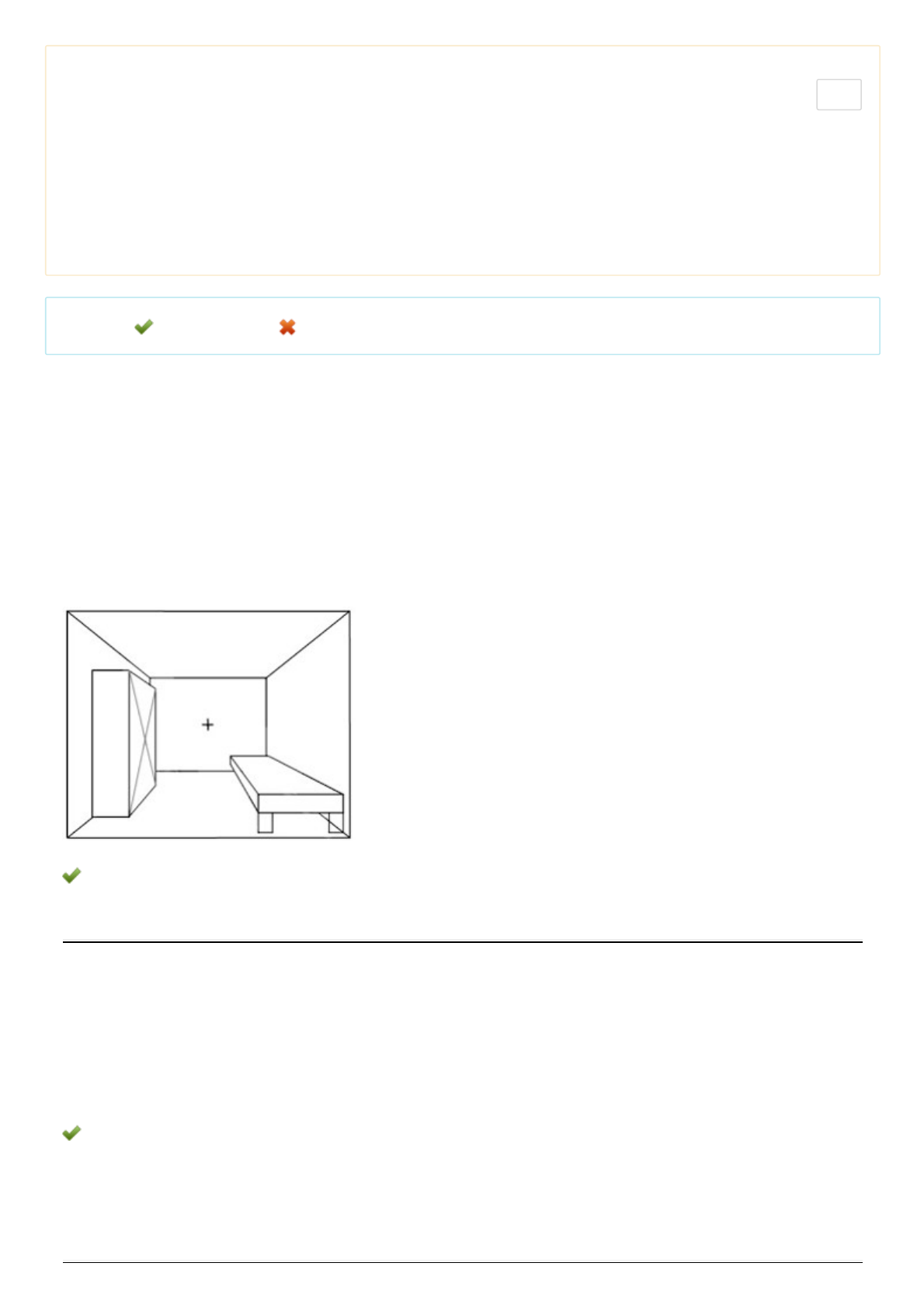

1. Como uma importante ferramenta de projeto, a perspectiva facilita a visão espacial de
determinado objeto como, por exemplo, o ambiente interior de uma edificação. Assim, é
através da perspectiva que as três dimensões do objeto são representadas graficamente em
um único plano, informando sua profundidade, possibilitando um melhor entendimento do
objeto antes mesmo de sua execução. Diante da importância da perspectiva para as
engenharias, analise a imagem a seguir e assinale a alternativa CORRETA que nomeia este
tipo de perspectiva:
FONTE DA IMAGEM: Disponível em: <https://encrypted-tbn0.gstatic.com/images?
q=tbn:ANd9GcTQsOiq2aYGf4_FIu1g-YpLeIdkpxurz802HnsGXZo-7qzj8G_h>. Acesso em: 9
abr. 2018.
 a) Com três pontos de fuga.
 b) Com um ponto de fuga.
 c) Cavaleira.
 d) Com dois pontos de fuga.
2. Com o projeto arquitetônico definido pelo projetista e aprovado pelo cliente, é possível
avançarmos nos chamados projetos complementares, que em residências geralmente se
restringem aos projetos estrutural, hidrossanitário, preventivo contra incêndio e elétrico. Em
uma casa (residência unifamiliar), por exemplo, considerando uma ligação elétrica qualquer,
como a instalação de uma lâmpada ou de uma tomada, qual é a simbologia utilizada para
representar o fio fase e o fio neutro?
 a) A FASE é representada por um traço em forma de L invertido, enquanto o NEUTRO é
representado por dois traços em forma de LL invertido.
 b) A FASE é representada por um traço que corta o fio, em forma de I, enquanto o NEUTRO
é representado por um traço em forma de L invertido.
 c) A FASE é representada por um traço duplo que corta o fio, em forma de II, enquanto o
NEUTRO é representado por um traço em forma de P invertido.
 d) A FASE é representada por um traço em forma de L invertido, enquanto o NEUTRO é
representado por um traço que corta fio, em forma de I.

07/04/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5TMDE3MA==&action2=TURBNjA=&action3=NjY4O… 2/7
3. Representação gráfica e escala são elementos do desenho técnico que adquirem a mesma
importância na medida em que um objeto, como uma peça industrial, é projetado,
respeitando uma determinada proporção com relação à dimensão real proposta. Diante da
definição da escala a ser utilizada em desenho técnico, classifique V para as sentenças
verdadeiras e F para as falsas:
( ) O primeiro número significa a medida real da peça, e o segundo número, após os dois
pontos, significa a medida do desenho.
( ) Em desenhos executados em escala natural, as dimensões representadas em desenho
são iguais às dimensões reais das peças.
( ) Em desenhos executados em escala de redução, as dimensões do desenho são
menores do que as dimensões reais das peças.
( ) Em desenhos executados em escala de ampliação, as dimensões do desenho são
maiores do que as dimensões reais das peças.
Assinale a alternativa que apresenta a sequência CORRETA:
 a) F - V - V - V.
 b) V - F - V - F.
 c) F - V - F - V.
 d) V - F - F - V.
4. O entendimento dos elementos básicos do desenho, por mais simples que possam parecer,
contribui decisivamente para a formação de um profissional da área técnica, notadamente no
que se refere à capacidade de desenvolvimento e leitura de desenhos baseados em
projeções ortográficas, vistas e perspectivas. Com base no exposto, classifique V para as
sentenças verdadeiras e F para as falsas:
( ) Os elementos básicos do desenho são o ponto, a reta, o plano e o volume.
( ) A composição de um sólido geométrico é definida por planos, faces e superfícies.
( ) Formato, tamanho, cor e textura definem as características da matéria de um sólido
geométrico.
( ) Cilindro, prisma, pirâmide e cone são exemplos de sólidos geométricos.
Assinale a alternativa que apresenta a sequência CORRETA:
 a) V - F - V - V.
 b) F - V - F - F.
 c) V - V - F - F.
 d) F - F - V - V.
5. Dentre os principais instrumentos de auxílio na execução de desenho técnico, merecem
destaque o escalímetro, o compasso, o transferidor e o esquadro. Diante da importância de
manusear estes instrumentos, principalmente para quem não domina o desenho em
ambiente virtual (computador), analise as afirmativas a seguir:
I- O escalímetro é uma régua com seção triangular, evidenciando três faces, com duas
escalas de redução em cada face do instrumento.
II- O transferidor é um instrumento com a forma de triângulo retângulo que serve como
auxiliar para traçar retas paralelas e ângulos do próprio instrumento.
III- O esquadro é um instrumento utilizado na medição de ângulos.
IV- O compasso é um instrumento utilizado para traçar circunferências e arcos de
circunferência, além de transferir medidas.
Assinale a alternativa CORRETA:
 a) As afirmativas I e II estão corretas.
 b) As afirmativas II e III estão corretas.
 c) As afirmativas I e IV estão corretas.
 d) As afirmativas III e IV estão corretas.
07/04/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5TMDE3MA==&action2=TURBNjA=&action3=NjY4O… 3/7
6. Quando se lida com desenho técnico, é muito importante trabalhar com linhas de diferentes
espessuras e tipos de traçados, facilitando a leitura da informação pelas pessoas envolvidas
na produção de, por exemplo, móveis, maquinário e peças industriais. No que se refere às
linhas para hachuras, classifique V para as sentenças verdadeiras e F para as falsas:
( ) As linhas para representação de hachuras são desenvolvidas com espessura fina.
( ) O traço para representação de hachuras é o pontilhado.
( ) O traço para representação de hachuras é o inclinado a 45º com relação à base do
objeto.
( ) As hachuras são utilizadas para representar diferentes tipos de materiais construtivos.
Assinale a alternativa que apresenta a sequência CORRETA:
 a) F - F - F - V.
 b) V - F - V - V.
 c) F - V - F - F.
 d) V - V - F - F.
7. Partindo do princípio de que uma edificação é um sólido geométrico (volume) de grandes
proporções, o desenho arquitetônico baseia-se na expressão de suas três dimensões sobre
as duas dimensões de um pedaço de papel. Assim, o projetista utiliza um sistema
convencional de projeções ortográficas (ou ortogonais), cujo plano de projeção é paralelo à
superfície da edificação a ser representada. Sobre os planos de projeções gerados em uma
edificação, classifique V para as opções verdadeiras e F para as falsas:
( ) Vista (fachada).
( ) Perspectiva isométrica.
( ) Perspectiva cavaleira.
Assinale a alternativa que apresenta a sequência CORRETA:
 a) V - V - V.
 b) F - F - F.
 c) V - F - F.
 d) V - V - F.
8. No momento em que se evidenciam os valores atrelados ao desenho técnico, estes
extrapolam a representação gráfica do objeto em si. O desenho técnico também expressa as
dimensões do objeto, englobando a representação gráfica de um valor numérico em uma
determinada unidade de medida. Esse tipo de representação gráfica, evidenciada através do
uso de linhas, símbolos e respectivas notas, é denominado cotagem, usada com a finalidade
de expressar características técnicas do objeto representado. Com base na cotagem,
classifique V para as sentenças verdadeiras e F para as falsas:
( ) As linhas auxiliar (ou de extensão) e as linhas de cota devem possuir a mesma
espessura, ou seja,devem ser representadas por linha grossa e traço contínuo.
( ) Em linhas de cota definidas na posição horizontal, os números que expressam suas
dimensões devem ser estabelecidos acima desta linha.
( ) Em desenho técnico, as cotas devem ser expressas em milímetro, centímetro ou metro,
porém, a unidade de medida - mm, cm ou m - não deve ser evidenciada ao lado da cota.
( ) A unidade de medida deve ser exposta na legenda, ou seja, para cada desenho deve ser
empregada uma única unidade de medida.
Assinale a alternativa que apresenta a sequência CORRETA:
 a) F - F - F - F.
 b) V - V - V - V.
 c) F - V - F - V.
 d) F - V - V - V.
07/04/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5TMDE3MA==&action2=TURBNjA=&action3=NjY4O… 4/7
Parabéns! Você acertou a questão: Parabéns, você acertou!
9. Quando se estuda desenho arquitetônico, é preciso compreender suas convenções e
símbolos, observando os principais elementos constitutivos das plantas baixas e dos cortes.
No que se refere às regras de uso de cotas no desenho arquitetônico, analise as afirmativas
a seguir:
I- Diferentes unidades de medida devem ser empregadas em um mesmo desenho.
II- As cotas devem ser dispostas internamente ao desenho, exceto quando, para melhor
visualização, for conveniente evidenciar a cota na parte externa.
III- Cada pavimento terá a cota altimétrica "RN" (referência de nível) evidenciada de acordo
com a imagem abaixo: em corte ou perfil e em planta.
Assinale a alternativa CORRETA:
 a) Somente a afirmativa I está correta.
 b) Somente a afirmativa III está correta.
 c) As afirmativas II e III estão corretas.
 d) As afirmativas I e II estão corretas.
10.A visão espacial proporcionada pela perspectiva, como instrumento de criação, é uma
importante ferramenta de projeto para definir os detalhes construtivos daquilo que se
pretende produzir. Assim, é através da perspectiva que as três dimensões do objeto são
representadas graficamente em um único plano, informando sua profundidade e
particularidades construtivas. Sobre a importância da perspectiva para a produção em escala
industrial, com base na imagem, analise as sentenças a seguir:
I- A imagem apresenta uma perspectiva com dois pontos de fuga.
II- A imagem apresenta uma perspectiva cavaleira.
III- Os pontos de fuga da perspectiva cavaleira encontram-se na linha do horizonte.
Assinale a alternativa CORRETA:
FONTE DA IMAGEM: Disponível em: <https://portais.ufg.br/up/68/o/Apostila_desenho.pdf>.
Acesso em: 10 abr. 2018.
 a) As sentenças I e III estão corretas.
 b) As sentenças II e III estão corretas.
 c) Somente a sentença II está correta.
 d) Somente a sentença III está correta.
07/04/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5TMDE3MA==&action2=TURBNjA=&action3=NjY4O… 5/7
11.(ENADE, 2008) O sistema de projeções de vistas ortográficas, em conjunto com as
perspectivas, são métodos utilizados para facilitar o entendimento, a captura visual daquilo
que se pretende produzir em escala industrial. Enquanto as perspectivas facilitam a leitura
espacial do objeto, as projeções ortográficas, com suas respectivas vistas, evidenciam as
dimensões em verdadeira grandeza de cada uma destas vistas. Diante da importância das
projeções ortográficas e das perspectivas, com os exemplos desenhados em conformidade
com a norma brasileira NBR 10067, analise as sentenças a seguir e assinale a alternativa
CORRETA:
I- Foi empregado, nas vistas ortográficas, o método de projeção chamado 1º diedro, no qual
a vista superior é desenhada abaixo da vista frontal, e a vista lateral esquerda é desenhada à
direita da vista frontal.
II- Foi desenhada, além das vistas ortográficas, uma perspectiva com um único ponto de
fuga, que permite uma boa visualização do objeto.
III- As faces A e D são as faces frontais do objeto, de acordo com o posicionamento das
vistas.
IV- As faces C, E e G são as faces superiores do objeto, de acordo com o posicionamento
das vistas.
FONTE DA IMAGEM:
http://download.inep.gov.br/download/Enade2008_RNP/ENGENHARIA_I.pdf. Acesso em: 30
abr. 2019.
 a) Somente a sentença II está correta.
 b) As sentenças I, III e IV estão corretas.
 c) As sentenças I e II estão corretas.
 d) Somente a sentença I está correta.
Parabéns! Você acertou a questão: Parabéns! Você acertou!
07/04/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5TMDE3MA==&action2=TURBNjA=&action3=NjY4O… 6/7
12.(ENADE, 2008) Na linguagem da representação gráfica, são utilizados recursos variados que
vão dos traços a mão livre às imagens resultantes de modelos tridimensionais (3D) em
computador. Nas áreas técnicas, a comunicação por imagens se dá, principalmente, por
meio de desenhos em que se empregam linhas, traçados, técnicas e métodos precisos e
claramente definidos. É o chamado desenho técnico. As figuras mostram uma perspectiva
técnica de um objeto e três de suas vistas ortográficas, desenhadas de acordo com a norma
brasileira NBR 10067. A partir dessas figuras, analise as sentenças a seguir e, após,
assinale a alternativa CORRETA:
I- Foi empregado, nas vistas ortográficas, o método de projeção chamado 1º diedro, no qual
a vista superior é desenhada abaixo da vista frontal, e a vista lateral esquerda é desenhada à
direita da vista frontal.
II- Foi desenhada, além das vistas ortográficas, uma perspectiva cavaleira, que permite uma
boa visualização do objeto.
III- As faces A e D são as faces frontais do objeto, de acordo com o posicionamento das
vistas.
FONTE DA IMAGEM:
http://download.inep.gov.br/download/Enade2008_RNP/ENGENHARIA_I.pdf. Acesso em: 30
abr. 2019.
 a) As sentenças I e III estão corretas.
 b) Somente a sentença II está correta.
 c) As sentenças II e III estão corretas.
 d) As sentenças I e II estão corretas.
Parabéns! Você acertou a questão: Parabéns! Você acertou!
07/04/2021 UNIASSELVI - Centro Universitário Leonardo Da Vinci - Portal do Aluno - Portal do Aluno - Grupo UNIASSELVI
https://portaldoalunoead.uniasselvi.com.br/ava/notas/request_gabarito_n2.php?action1=RU5TMDE3MA==&action2=TURBNjA=&action3=NjY4O… 7/7
Prova finalizada com 12 acertos e 0 questões erradas.
