PROJETO ELÉTRICO INDUSTRIAL


As medidas do desenho estão milímetros, as máquinas que fazem parte da planta produtiva da empresa são simples, sendo 01 máquina
de solda Mig/Mag, 01 máquina de solda eletrodo revestido, 01 máquina poli corte, 01 furadeira de bancada, além de ferramentas

PROJETO ELÉTRICO INDUSTRIAL
elétricas e manuais inerentes para os processos de produção. Em conversas com os proprietários, também identificamos que a curto a
prazo a empresa vai adquirir um torno mecânico, sendo assim, levamos isso em consideração na análise, e tomamos nota das
especificações técnicas do torno.
Com a finalidade de buscar as soluções para as problemáticas apontadas, com objetivo de tornar os processos da Torkmaq eficientes e
não somente eficazes, estudamos um plano de melhorias, que nada mais é que uma implementação na íntegra das técnicas de layout
Anais do V Simpósio de Engenharia de Produção - SIMEP 2017 - ISSN: 2318-9258 - 579 - posicional, aliados com o programa de qualidade
5S, a fim de proporcionar um ambiente enxuto, ágil e mais seguro. Iniciaremos com o estudo de implantação do layout posicional, devido
o fato de ser o mais indicado para o caso da Torkmaq, ao analisarmos os fluxos e processos, desenhamos o seguinte layout, conforme
figura 02.













PROJETO ELÉTRICO INDUSTRIAL


PROJETO ELÉTRICO INDUSTRIAL


PROJETO ELÉTRICO INDUSTRIAL


PROJETO ELÉTRICO INDUSTRIAL








PROJETO ELÉTRICO INDUSTRIAL

Justificativa
Em decorrência do baixo valor da madeira com beneficiamento primário alcançado atualmente no mercado local, a entrada em operação da marcenaria
possibilitará elevação nos níveis de renda, sob a ótica da oferta de produtos com maior valor agregado. Além disso, abre-se uma perspectiva de utilização
da mão de obra dos jovens (em alguns casos, também das mulheres), especialmente na montagem e acabamento de certos tipos de artesanato. Nesta

PROJETO ELÉTRICO INDUSTRIAL
linha, a iniciativa configura-se como de alcance social na medida em que cria alternativas para absorção da geração mais nova (filhos dos produtores)
pelas atividades de exploração florestal, viabilizando sua permanência do campo e atenuando o processo de migração para as cidades, que tanto
contribuem para a ampliação das taxas de desemprego nos centros urbanos.
Objetivo
O objetivo maior da implantação da marcenaria é agregar valor à produção madeireira do projeto, e com isso abrir novas opções de mercado para os
produtos a serem fabricados. A marcenaria é uma importante etapa de um processo que busca a verticalização da produção madeireira, pois é a que mais
agrega valor ao produto. Essa realidade será alcançada quando o projeto de manejo florestal do P. Peixoto concretizar o estabelecimento de um posto de
vendas avançado em Rio Branco, o que maximizará o valor da produção, pois eliminará a figura do intermediário comercial que deverá haver enquanto
não se implantar o posto de vendas avançado.
Resultados esperados
• Aumento do valor agregado da madeira e, em consequência, a receita dos produtores.
• Melhor aproveitamento da madeira (resíduos da floresta e da marcenaria).
• Aumento da qualificação da mão de obra dos produtores.
• Elevação do nível empresarial dos produtores.
• Diversificação da produção madeireira (móveis, caixilharia, molduras de quadros, cabos de ferramentas, brinquedos, artesanato, etc.).
• Diversificação de espécies utilizadas tradicionalmente para móveis e outros usos.
• Elaboração de material de divulgação por parte da EMBRAPA.
 Maquinário instalado
 01 desempenadeira
 01 plaina desengrossadeira
 01 serra de fita
 01 tupia
 01 serra circular esquadrejadeira
 01 furadeira de corrente
 01 furadeira horizontal
 01 lixadeira de cinta
 01 respigadeira
 01 lixadeira esmerilhadeira
 01 motor a diesel com grupo gerador



PROJETO ELÉTRICO INDUSTRIAL





PROJETO ELÉTRICO INDUSTRIAL

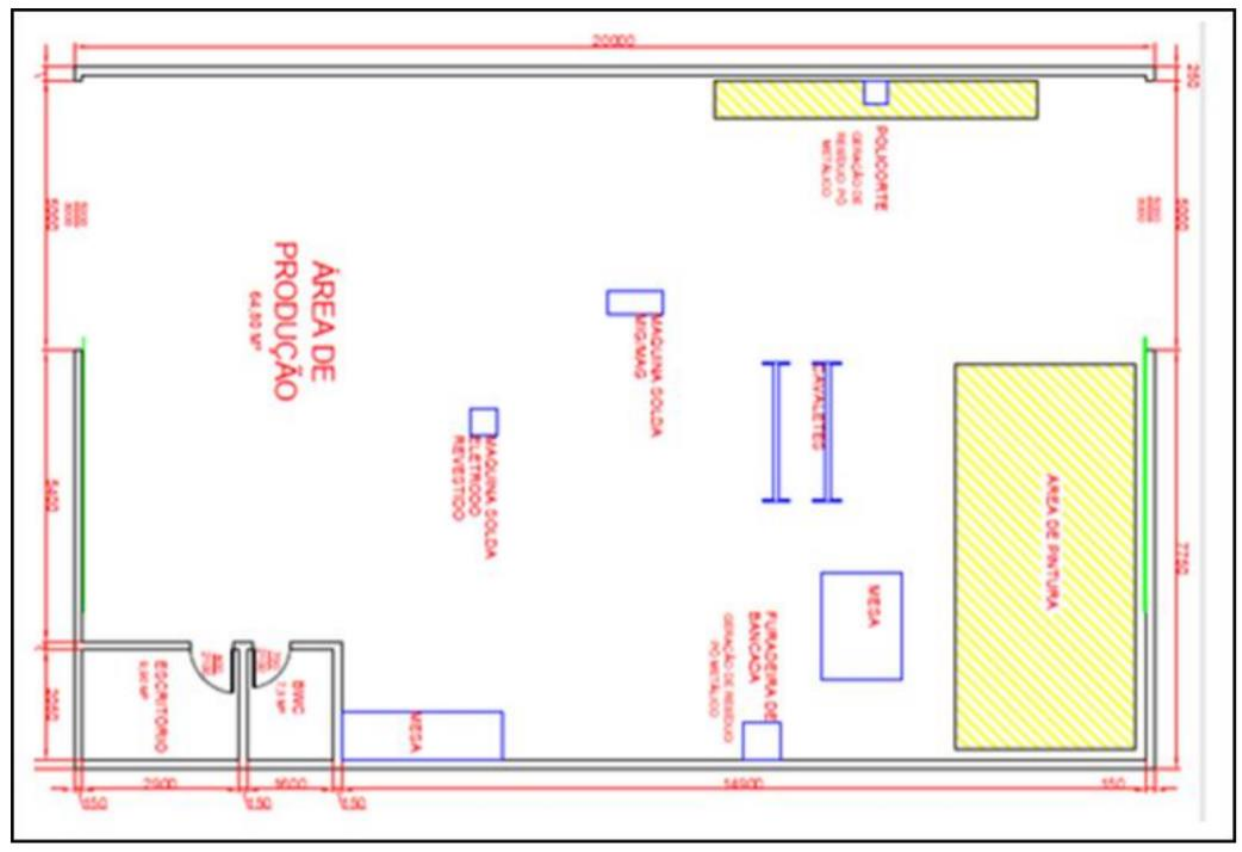

Foram definidos os espaços para todas as áreas relevantes dentro da empresa, onde a unidade de medida do desenho está em mm, sendo que as regiões em verde tratam-se
