Questões resolvidas
A peça a seguir é um eixo que será ajustado a um furo compatível. Para este propósito, o diâmetro do eixo foi especificado com tolerâncias específicas para a sua construção.
Determine os limites superior e inferior do diâmetro indicados na peça.
Libere esse material sem enrolação!
Cadastre-se ou realize login
Ao continuar, você aceita os Termos de Uso e Política de Privacidade
Prévia do material em texto

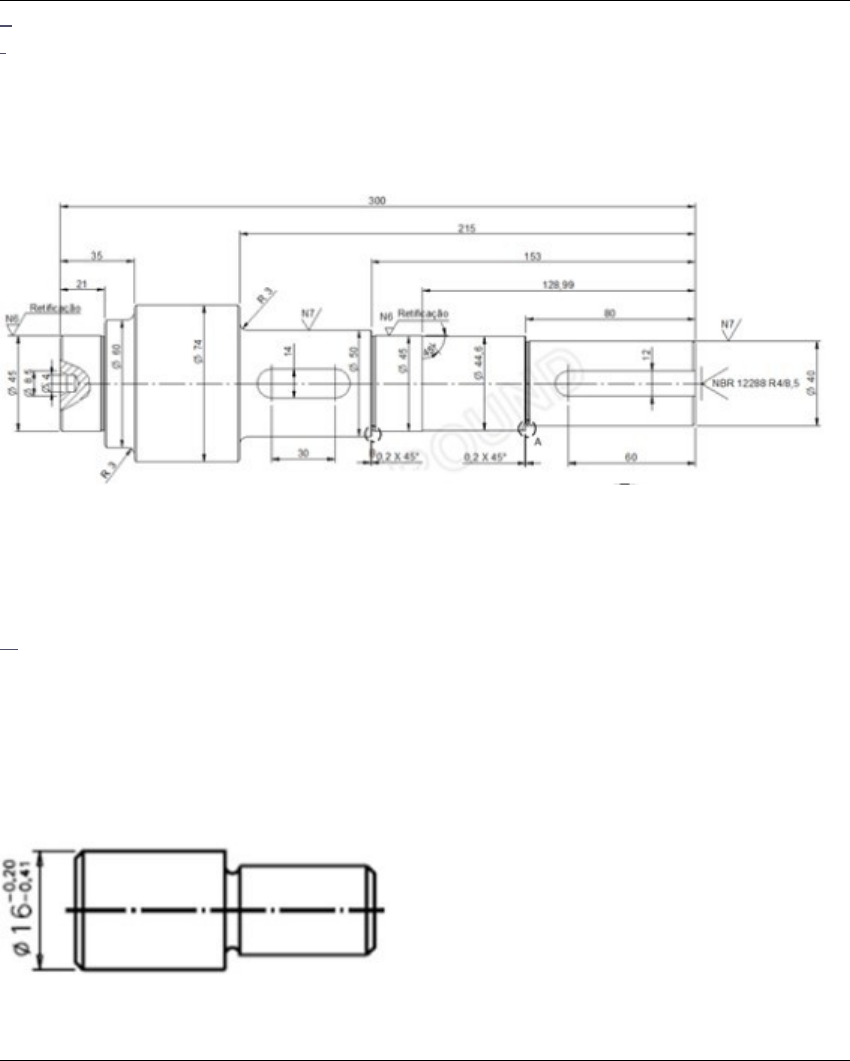

Disciplina: Desenho Técnico Mecânico (EMC102) Avaliação: Avaliação Final (Discursiva) - Individual Semipresencial ( Cod.:656584) ( peso.:4,00) Prova: 22968818 Nota da Prova: 9,50 Parte superior do formulário 1. A figura a seguir representa o desenho técnico de um eixo que será produzido através de processos de usinagem. Indique se as cotas estão apropriadas para a usinagem do eixo. Justifique sua resposta. FONTE DA IMAGEM: https://edisciplinas.usp.br/pluginfile.php/3072842/mod_resource/content/0/DTMI_aula09_comp_transmissao-1.pdf. Acesso em 14 jun. 2019. Resposta Esperada: Sim, pois em grande parte, elas medem a partir de uma das pontas, o que facilita o trabalho do operador durante o torneamento. 2. A peça a seguir é um eixo que será ajustado a um furo compatível. Para este propósito, o diâmetro do eixo foi especificado com tolerâncias específicas para a sua construção. Determine os limites superior e inferior do diâmetro indicados na peça. FONTE DA IMAGEM: https://www.etecfernandoprestes.com.br/Uploads/Files/Courses/16/Downloads/752-Tolerancia%20Dimensional%20Exercicios.pdf. Acesso em: 31 maio 2019. Resposta Esperada: Limite superior: 15,8 mm; limite inferior: 15,59 mm. Parte inferior do formulário Parte inferior do formulário
