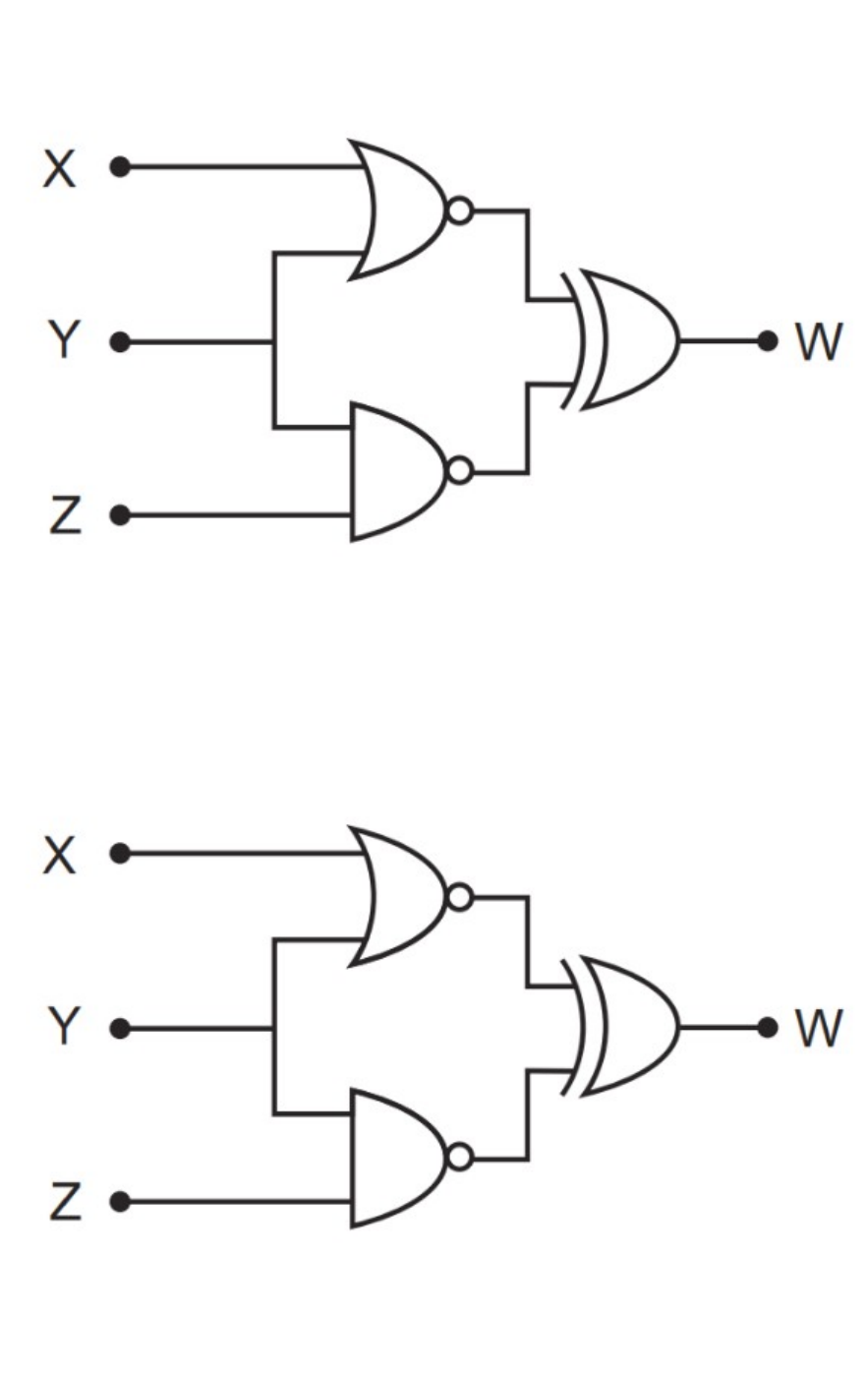

A figura ilustra o circuito digital que gera o sinal W a partir dos sinais binários X, Y e Z. A expressão booleana do sinal W em função de X, Y e Z é:

	A figura ilustra o circuito digital que gera o sinal W a partir dos sinais binários X, Y e Z. A expressão booleana do sinal W em função de X, Y e Z é:



	¯¯¯¯¯X¯¯¯¯Y+Y¯¯¯¯ZX¯Y¯+YZ¯

	X¯¯¯¯Y+Y¯¯¯¯ZXY¯+YZ¯

	X(Y+Z)X(Y+Z)

	¯¯¯¯¯X¯¯¯¯Y+YZX¯Y¯+YZ

	X(¯¯¯¯Y+Z)X(Y¯+Z)
	Respondido em 30/03/2021 20:56:27

	Explicação:
A resposta correta é: X¯¯¯¯Y+Y¯¯¯¯ZXY¯+YZ¯

		2a
          Questão
	Acerto: 1,0  / 1,0

	Considere o circuito representado na figura abaixo, composto de duas portas lógicas, P1 e P2, cada uma com duas entradas.
O arranjo possui a seguinte tabela verdade:
As seguintes portas lógicas, quando posicionadas respectivamente em P1 e P2, atendem à tabela verdade proposta da seguinte forma:


	XOR e AND.

	AND e XOR.

	NAND e NOR.

	OR e NAND.

	OR e NOR.
	Respondido em 30/03/2021 20:57:20

	Explicação:
A resposta correta é AND e XOR.

		3a
          Questão
	Acerto: 1,0  / 1,0

	A expressão da saída do circuito a seguir, F, é:


	F =C¯¯¯¯BAF =CB¯A

	F =¯¯¯¯BAF =B¯A

	F =C(¯¯¯¯B+A)F =C(B¯+A)

	F =¯¯¯¯C ¯¯¯¯BA+CB¯¯¯¯AF =C¯ B¯A+CBA¯

	F =¯¯¯¯CB¯¯¯¯A+CB¯¯¯¯AF =C¯BA¯+CBA¯
	Respondido em 30/03/2021 21:21:01

	Explicação:
A resposta correta é: F =¯¯¯¯BAF =B¯A

		4a
          Questão
	Acerto: 0,0  / 1,0

	A figura, a seguir, ilustra um multiplexador de 4 entradas para 1 saída e o mapa de Karnaugh a ser implementado para o sinal W através do circuito. Os sinais S1 e S0 são as entradas de controle do integrado, onde S1 representa o bit mais significativo. O bloco tracejado deverá conter os circuitos que conectarão os sinais de X e Y às entradas do multiplexador. A fim de reproduzir o mapa de Karnaugh, qual é a expressão booleana do circuito que será conectado ao pino IP2?


	¯¯¯¯¯¯¯¯¯¯¯¯¯¯¯X⊕YX⊕Y¯

	XYXY

	X+YX+Y

	X¯¯¯¯YXY¯

	X⊕YX⊕Y
	Respondido em 30/03/2021 22:25:55

	Explicação:
A resposta correta é: X⊕YX⊕Y

		5a
          Questão
	Acerto: 0,0  / 1,0

	Seja o circuito abaixo com as entradas expressas pela tabela:
A sequência da saída QQ de t1t1 até t5t5 é:


	0, 0, 1, 0 e 0

	Indeterminado, 0, 1, 1 e 1

	1, 1, 1, 1 e 0

	1, 0, 1, 1 e 0

	Indeterminado, 1, 0, 0 e 0
	Respondido em 30/03/2021 22:55:43

	Explicação:
A resposta correta é: 1, 1, 1, 1 e 0.

		6a
          Questão
	Acerto: 1,0  / 1,0

	No circuito apresentado na figura, os valores de QQ nos instantes t1t1, t2t2 e t3t3 são respectivamente:



	1, 1 e 0

	0, 0 e 1

	1, 0 e 1

	0, 1 e 0

	0, 1 e 1
	Respondido em 30/03/2021 20:58:50

	Explicação:
A resposta correta é: 0, 0 e 1.

		7a
          Questão
	Acerto: 1,0  / 1,0

	A figura a seguir ilustra um contador síncrono de três bits. Inicialmente, o nível lógico das três saídas o circuito, bits A, B e C, são iguais a zero. Após aplicação e três pulsos e clock, o sinal presente nas saídas do contador na sequência ABC, será:


	110

	010

	101

	111

	100
	Respondido em 30/03/2021 22:07:26

	Explicação:
Resposta correta: 101

		8a
          Questão
	Acerto: 1,0  / 1,0

	Para as Olimpíadas de 2016 foi encomendado o projeto do circuito de controle de um placar eletrônico para os jogos de basquete. Tal circuito é apresentado no esquema a seguir, onde o contador de 8 bits armazena o número de pontos de uma determinada equipe. O contador inicia a partida zerado e é incrementado a cada pulso de clock (CLK), sempre que estiver com a entrada de enable (ENB) ativa.
O circuito lógico combinacional responsável por produzir os sinais D1 e D0 dos flip-flops recebe como entrada uma palavra binária de dois bits (X1X0), que representa o número de pontos da cesta que deve ser computado no placar. Assim, se X1X0= 10, por exemplo, o contador deverá ser incrementado duas vezes. Dessa forma, o circuito anterior deverá operar de acordo com o diagrama de estados apresentado a seguir, em que o número dentro de cada círculo representa o estado Q1Q0 dos flip-flops.
De acordo com o diagrama de estados anterior, a expressão lógica booleana que deve ser empregada para produzir o sinal de controle D1 é:


	¯¯¯¯¯¯¯Q1Q0+¯¯¯¯¯¯¯Q0X0Q1¯Q0+Q0¯X0

	Q1¯¯¯¯¯¯¯Q0X0+¯¯¯¯¯¯¯Q0X1Q1Q0¯X0+Q0¯X1

	¯¯¯¯¯¯¯Q1¯¯¯¯¯¯¯Q0+Q1X1¯¯¯¯¯¯¯X0Q1¯Q0¯+Q1X1X0¯

	Q1¯¯¯¯¯¯¯Q0+¯¯¯¯¯¯¯Q0X0Q1Q0¯+Q0¯X0

	¯¯¯¯¯¯¯Q1¯¯¯¯¯¯¯Q0X1+Q1Q0Q1¯Q0¯X1+Q1Q0
	Respondido em 30/03/2021 20:59:40

	Explicação:
Resposta correta: ¯¯¯¯¯¯¯Q1¯¯¯¯¯¯¯Q0X1+Q1Q0Q1¯Q0¯X1+Q1Q0

		9a
          Questão
	Acerto: 0,0  / 1,0

	Um engenheiro está projetando um detector de poluição atmosférica e precisa utilizar uma memória com capacidade de armazenar 27 valores distintos, os quais serão correlacionados posteriormente a qualidade do ar. O sistema realiza 3 medições diárias (de manhã, à tarde e à noite) e deve ser capaz de guardar os resultados de pelo menos 1 semana na memória. Sabendo que o número de posições na memória é sempre uma potência de 2, determine a capacidade mínima, em bits, da memória a ser utilizada nesse projeto:


	160 bits

	32 bits

	1024 bits

	128 bits

	180 bits
	Respondido em 30/03/2021 22:53:51

	Explicação:
Resposta correta: 160 bits

		10a
          Questão
	Acerto: 1,0  / 1,0

	A figura abaixo ilustra as funções dos diferentes terminais de contato de um circuito integrado de memória semicondutora e a tabela de descrição das funções de cada terminal.
Marque a alternativa que completa corretamente as lacunas assertivas a seguir.
O circuito integrado de memória apresentado possui uma matriz com _________ diferentes posições de memória, tamanho da palavras de dados de ______ bits, totalizando uma capacidade de armazenamento de __________________ bits e é uma memória do tipo ___________.


	2048 / 7 / 14336 / ROM

	1024 / 8 / 8192 / ROM

	1024 / 7 / 7168 / RAM

	2048 / 8 / 7168 / RAM

	2048 / 8 / 16384 / RAM
	Respondido em 30/03/2021 21:00:16

	Explicação:
Resposta correta: 2048 / 8 / 16384 / RAM
