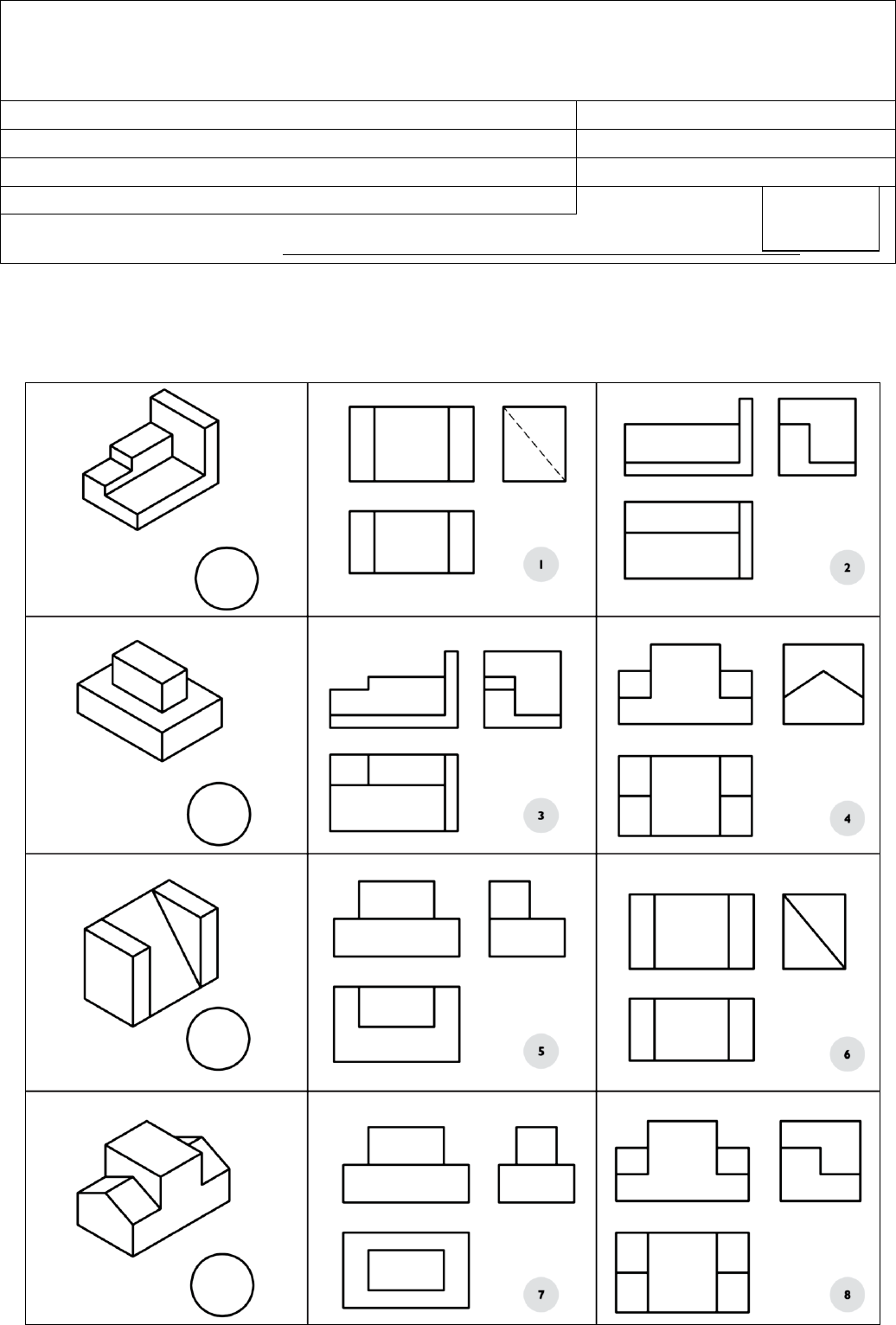

Exercício Avaliativo Leitura e Interpretação de Desenho Técnico Curso: Engenharia Mecânica e Engenharia Elétrica PERÍODO: 3º - NOTURNO DISCIPLINA: Desenho Técnico DATA: 23/04/2020 PROFESSOR (A): Murilo P. Lopes VALOR: ANO/SEMESTRE: 2020-1 NOTA DO ALUNO: NOME LEGÍVEL DO ALUNO: Questão 01: 01) Associe a representação das vistas ortográficas à sua perspectiva correspondente, escreva o número correto no círculo indicado. 02) Associe a representação das vistas ortográficas à sua perspectiva correspondente, escreva o número correto no círculo indicado. L. Esquerda Superior L. Esquerda Frente Frente Frente Frente Frente Frente Frente Frente L. Direita L. Direita L. Direita L. Direita L. Direita L. Direita Frente Frente Frente Frente Frente Frente Frente Frente L. Esquerda L. Esquerda L. Esquerda L. Esquerda L. Esquerda L. Esquerda L. Esquerda L. Direita 03) Nos desenhos abaixo, identifique as vistas ortográficas conforme modelo: VF → Vista de Frente; VS → Vista Superior; VLE → Vista Lateral Esquerda; VLD → Vista Lateral Direita 04) Procure entre as projeções abaixo as vistas frontal e superior que se relacionam entre si e anote os números correspondentes. No exemplo abaixo encontra-se a perspectiva da peça representada pelas projeções 1 e 15. 05) Complete o quadro abaixo com os valores numéricos ou com as escalas correspondentes.
