Disciplina: Mecânica dos Sólidos I
Curso: Engenharia Civil
Professor: Igor Pacchioni C. da Silva
Data da Entrega: Primeira Avaliação


Lista 1 – Esforços Solicitantes

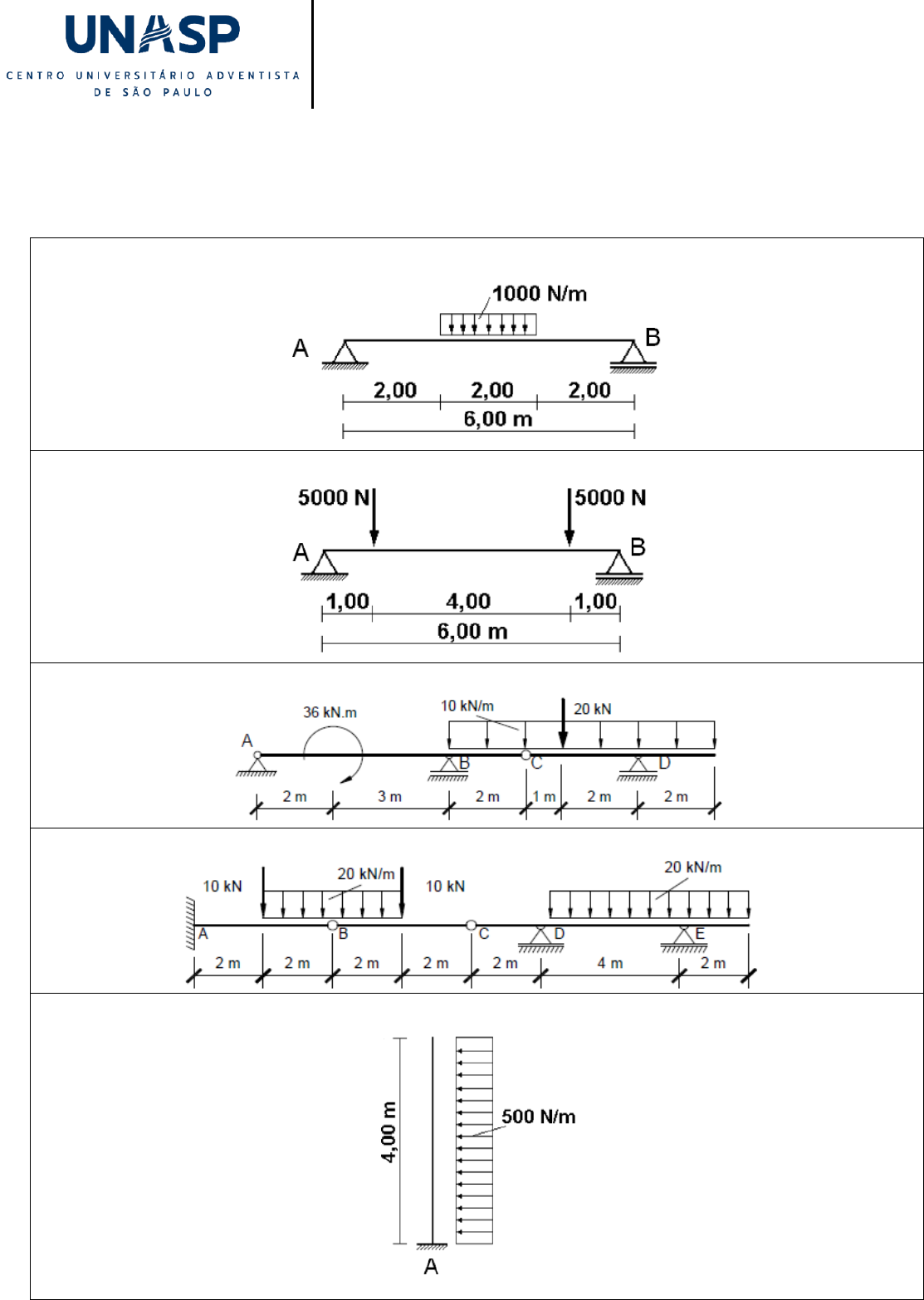

 Calcular as reações internas e externas e traçar os diagramas de esforços solicitantes.

01.

02.

03.

04.

05.


06.

07.

08.

09.

10. Determinar o valor da força horizontal “X” guincho para que o momento gerado no ponto “E” seja nulo.
Determinar as reações de apoio.


11. Os segmentos AB e BC da viga ABC são conectados por um pino a uma pequena distância à direita do apoio B.
Cargas axiais atuam em A e no meio do vão de AB. Um momento concentrado é aplicado em B.
(a) encontre as reações no suporte A,B e C.
(b) encontre os esforços internos resultantes em x=4,5 m.

12. Uma armação plana é vinculada nas extremidades A e C, como mostrado na figura. Os membros AB e BC são
conectados por um pino em B. Uma carga lateral triangularmente distribuída atua sobre AB. Um momento
concentrado é aplicado em C.
(a) encontre as reações no suporte A,B e C.
(b) encontre os esforços internos resultantes em x=1,0 m na coluna AB.
