RACK DE ELETRÔNICA
DE POTÊNCIA
MANUAL DE
EXPERIÊNCIAS







RACK DE

ELETRÔNICA DE POTÊNCIA




MANUAL DE

EXPERIÊNCIAS




RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à manutenção, operação e calibração do equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.






ATENÇÃO!

O uso deste sistema de eletrônica de potência implica o trabalho
com tensões e correntes potencialmente letais.

Quaisquer experiências, montagens ou testes devem ser realizadas
ou supervisionadas por profissionais habilitados.

Antes de energizar quaisquer montagens, experiências ou testes,
as ligações devem ser cuidadosamente revisadas.







NOTA
O Rack de Eletrônica de Potência Datapool é um sistema modular.
Portanto, seu equipamento pode não possuir todos os
cartões descritos neste manual e nem todas as
experiências poderão ser realizadas.



RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à manutenção, operação e calibração do equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
i

SUMÁRIO

DESCRIÇÃO E ESPECIFICAÇÕES 1
1 ESPECIFICAÇÕES DO EQUIPAMENTO 2
1.1 RACK PARA ACOMODAÇÃO DE CARTÕES 2
1.2 FONTE DE ALIMENTAÇÃO 5
1.3 CARTÃO DE FUSÍVEIS – 9943 6
1.4 CARTÃO DE DIODOS – 9942 7
1.5 CARTÃO DE SCRS – 9941 8
1.6 CARTÃO DE TRIAC – 9949 9
1.7 CARTÃO DE IGBTS – 2070 10
1.8 CARTÃO DE MOSFETS – 3041 11
1.9 DRIVER PARA IGBTS – 2080 12
1.10 DISPARO DE IGBT MICROCONTROLADO – 2090 14
1.11 CARTÃO DE DISPARO PARA CHOPPERS E INVERSOR PWM 16
1.12 DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO – 9940 18
1.13 CARTÃO DE DISPARO MONOFÁSICO 20
1.14 CARTÃO DE DISPARO UJT 21
GABARITOS PARA PREPARAÇÃO DE EXPERIÊNCIAS 22
2 PONTE RETIFICADORA MONOFÁSICA COM DIODOS 27
2.1 LISTA DE MATERIAIS 27
2.2 PROCEDIMENTO 27
2.3 ANOTAÇÕES 30

3 PONTE RETIFICADORA TRIFÁSICA COM DIODOS 31
3.1 LISTA DE MATERIAIS 31
3.2 PROCEDIMENTO 31
3.3 ANOTAÇÕES 34
RETIFICADORES CONTROLADOS 35
4 RETIFICADOR MONOFÁSICO CONTROLADO 36
4.1 LISTA DE COMPONENTES 36
4.2 PROCEDIMENTO 36
4.3 ANOTAÇÕES 41


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
ii

5 PONTE RETIFICADORA MONOFÁSICA SEMICONTROLADA 42
5.1 LISTA DE COMPONENTES 42
5.2 PROCEDIMENTO 42
5.3 ANOTAÇÕES 45

6 PONTE RETIFICADORA MONOFÁSICA TOTALMENTE CONTROLADA 46
6.1 LISTA DE COMPONENTES 46
6.2 PROCEDIMENTO 46
6.3 ANOTAÇÕES 49

7 PONTE RETIFICADORA TRIFÁSICA SEMICONTROLADA 50
7.1 LISTA DE COMPONENTES 50
7.2 PROCEDIMENTO 50
7.3 ANOTAÇÕES 53

8 PONTE RETIFICADORA TRIFÁSICA TOTALMENTE CONTROLADA 54
8.1 LISTA DE COMPONENTES 54
8.2 PROCEDIMENTO 54
8.3 ANOTAÇÕES 57
CONTROLADORES AC / AC 58
9 CONTROLADOR AC/AC MONOFÁSICO 59
9.1 LISTA DE COMPONENTES 59
9.2 PROCEDIMENTO 59
9.3 ANOTAÇÕES 62

10 CONTROLADOR AC/AC COM TRIAC 63
10.1 LISTA DE COMPONENTES 63
10.2 PROCEDIMENTO 63
10.3 ANOTAÇÕES 66

11 CONTROLADOR AC/AC TRIFÁSICO 67
11.1 LISTA DE COMPONENTES 67
11.2 PROCEDIMENTO 67
11.3 ANOTAÇÕES 70

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
iii

CHOPPERS E INVERSORES 71
12 CHOPPER DE UM QUADRANTE 72
12.1 LISTA DE COMPONENTES 72
12.2 PROCEDIMENTO 72
12.3 ANOTAÇÕES 76

13 CHOPPER DE QUATRO QUADRANTES 77
13.1 LISTA DE COMPONENTES 77
13.2 PROCEDIMENTO 77
13.3 ANOTAÇÕES 84

14 INVERSOR MONOFÁSICO 85
14.1 LISTA DE COMPONENTES 85
14.2 PROCEDIMENTO 85
14.3 ANOTAÇÕES 89

15 INVERSOR TRIFÁSICO 90
15.1 LISTA DE COMPONENTES 90
15.2 PROCEDIMENTO 90
15.3 ANOTAÇÕES 97
DISPARO COM UJT (CARTÃO 9960) 98
16 RETIFICADOR MONOFÁSICO CONTROLADO (DISPARO POR UJT) 99
16.1 LISTA DE COMPONENTES 99
16.2 PROCEDIMENTO 99
16.3 ANOTAÇÕES 102

17 PONTE RETIFICADORA MONOFÁSICA SEMI-CONTROLADA (DISPARO POR
UJT) 103
17.1 LISTA DE COMPONENTES 103
17.2 PROCEDIMENTO 103
17.3 ANOTAÇÕES 106
18 CONTROLADOR AC/AC MONOFÁSICO (DISPARO POR UJT) 107
18.1 LISTA DE COMPONENTES 107
18.2 PROCEDIMENTO 107
18.3 ANOTAÇÕES 110


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
iv

19 CONTROLADOR AC/AC COM TRIAC (DISPARO POR UJT) 111
19.1 LISTA DE COMPONENTES 111
19.2 PROCEDIMENTO 111
19.3 ANOTAÇÕES 114

20 EXEMPLO DE CONTROLE DE LUMINOSIDADE 115
20.1 LISTA DE COMPONENTES 115
20.2 PROCEDIMENTO 115
20.3 ANOTAÇÕES 117




RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
1








RACK DE ELETRÔNICA DE POTÊNCIA

DESCRIÇÃO E
ESPECIFICAÇÕES




RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
2

1 ESPECIFICAÇÕES DO EQUIPAMENTO
1.1 RACK PARA ACOMODAÇÃO DE CARTÕES
O rack para acomodação dos cartões é um bastidor provido de alças para transporte,
construído em chapas de metálicas, com pintura eletrostática.
Conforme mostram as figuras 1.1, 1.2 e 1.3, podem ser acomodados diversos tipos de
cartões no rack, o que dá ao sistema grande versatilidade, permitindo a execução de
uma variedade de experiências didáticas.

Figura 1.1 – Rack apenas com a fonte de alimentação

Figura 1.2 – Rack montado com IGBTs e módulo de disparo microcontrolado

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução totalou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
3



Figura 1.3 – Rack com SCRs e módulo de disparo trifásico e medição de ângulo
O sistema é composto por uma série de cartões intercambiáveis. Estes cartões têm seu
painel frontal feito em policarbonato, com um adesivo com o diagrama simplificado do
circuito elétrico impresso em serigrafia indelével. A fixação dos cartões é feita por meio
de parafusos de cabeça recartilhada, sem o uso de ferramentas, conforme mostra a
figura 1.4.

Figura 1.4 – Fixação dos cartões
NOTA
Os painéis dos cartões são feitos de policarbonato, material extremamente resistente. Porém, o aperto dos
parafusos de fixação com o uso de ferramentas poderá danificar a etiqueta e o próprio painel.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
4

ESPECIFICAÇÕES
Descrição
Gabinete para fixação e rack 19”, com 4U de altura,
acabamento em pintura eletrostática.
Espaço para 5 cartões de 67mm, com a fonte de alimentação fixa
já instalada.
435mm (gabinete)
Largura
485mm (painel)
177mm (gabinete)
Altura
197mm (gabinete com pés de borracha)
Dimensões Externas
Profundidade 307mmm

INFORMAÇÕES IMPORTANTES
• O rack deve ser montado ou colocado em bancada de modo que as fendas de
ventilação não sejam obstruídas. A falta de ventilação pode provocar o
superaquecimento dos cartões.
• Os cartões do sistema somente devem ser interligados a cartões e equipamentos
produzidos ou recomendados pela Datapool.
• A Datapool recomenda o uso de seu kit de cabos, com os pinos banana e
condutores adequados.
• Os cartões somente devem ser colocados e retirados do bastidor com o sistema
totalmente desligado.
• A fixação dos cartões no bastidor é feita através de parafusos M3 de alumínio, com
cabeça recartilhada, conforme mostra a figura 4. O aperto dos parafusos deve ser
feito manualmente, sem o uso de quaisquer ferramentas. A Datapool pode fornecer
parafusos adicionais.
Os cartões não devem ser usados em experiências didáticas fora do bastidor, condição
que deixa seus componentes expostos, sujeitos a danos e podendo provocar acidentes
graves.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
5

1.2 FONTE DE ALIMENTAÇÃO
O cartão de alimentação é uma fonte regulada linear, com proteção contra curto
circuitos, constituído por um transformador, retificador em ponte de diodos, filtro
capacitivo e regulador integrado. O cartão possui, ainda, um conector para fornecer a
tensão da rede a outros cartões durante a realização de experiências.
Possui em seu painel frontal uma chave liga/desliga, um led indicador, conector para
cabo de força, bornes disponíveis para tensão de alimentação (15V e GND), chave
seletora de tensão (127/220V). A figura 1.5 mostra a fonte de alimentação do rack de
potência.

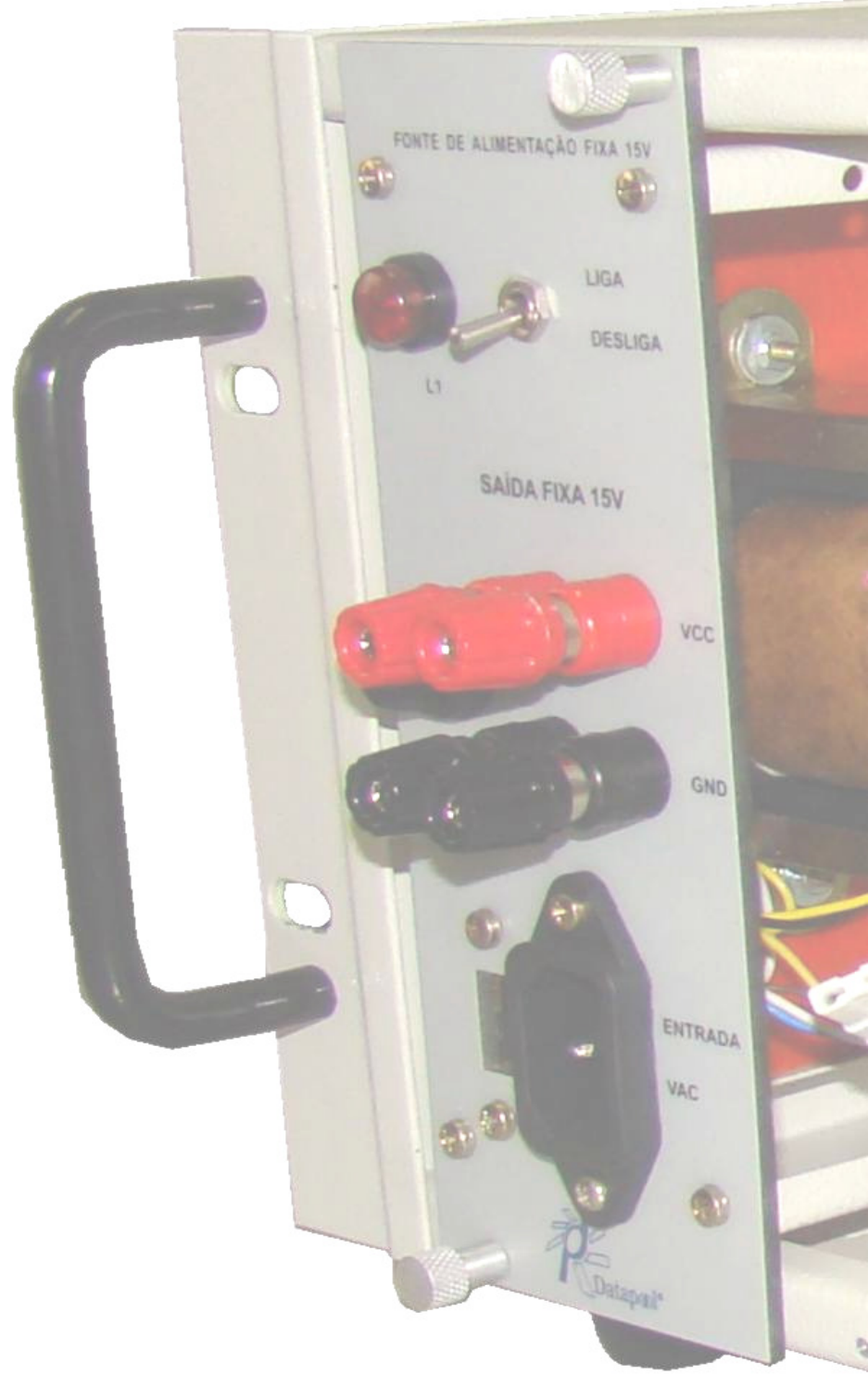

Figura 1.5 – Painel frontal e vista lateral da fonte de alimentação fixa 15V
ESPECIFICAÇÕES
Tensão de Alimentação 127/220Vca ± 10% (selecionável por chave no painel frontal)
Tensão de Saída 15Vcc ± 5%
Corrente máxima de saída 1A, protegida contra curto-circuitos
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
6

1.3 CARTÃO DE FUSÍVEIS – 9943
O cartão de fusíveis é composto por 3 fusíveis tipo 20x5mm de 6A e por 3 resistores de
0,22Ω/20W. A figura 1.6 mostra o cartão de fusíveis.

Figura 1.6 – Painel frontal do cartão de fusíveis
ESPECIFICAÇÕES
Corrente máxima nos resistores 6A
Tipo e corrente nominal dos fusíveis Tipo 20x5mm, 6A
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

NOTA
Correntes acima da máxima permitida nos resistores provocarão superaquecimento e danos ao equipamento.

ATENÇÂO!
O uso de fusíveis de maior corrente nominal ou a substituição dos mesmos por pedaços de fio ou
a não utilização dos fusíveis nas montagens das experiências do manual didático pode provocar
severos danos nos módulos usados nas mesmas.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
7

1.4 CARTÃO DE DIODOS – 9942
Este cartão possui 6 diodos, com capacidade de tensão de até 800V e corrente de até
12A. Por questões construtivas e didáticas, as experiências com este cartão são
realizadas com níveis menores de tensão e corrente, segundo os valores das cargas
recomendadas nos manuais. A figura 1.7 mostra o cartão de diodos.


Figura 1.7 – Painel frontal e vista lateral do cartão de diodos
ESPECIFICAÇÕES
Corrente máxima nos diodos 12A
Tensão máxima reversa nos diodos 800V
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

NOTA
Correntes e tensões acima da máxima permitida nos diodos provocarão danos aos mesmos.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
8

1.5 CARTÃO DE SCRS – 9941
Este cartão é constituído por 6 SCRs que suportam tensão de até 800V e corrente de
até 35A. A cada SCR está associado um circuito SNUBBER, onde R = 47Ω/5W e
C = 0,47µF/400V. Por questões construtivas e didáticas, as experiências com este
cartão são realizadas com níveis menores de tensão e corrente, segundo os valores
das cargas recomendadas nos manuais. A figura 1.8 ilustra o cartão de SCRs.


Figura 1.8 – Painel frontal e vista lateral do cartão de SCRs
ESPECIFICAÇÕES
Corrente máxima nos SCRs 35A
Tensão máxima nos SCRs 800V
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

NOTA
Correntes e tensões acima da máxima permitida nos SCRs provocarão danos aos mesmos.
ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos terminais de gate (G1 a G6) dos SCRs irá provocar severos danos aos mesmos.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outrasfinalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
9

1.6 CARTÃO DE TRIAC – 9949
Este cartão possui um TRIAC, com capacidade de tensão de até 600V e corrente de
até 6A. Por questões construtivas e didáticas, as experiências com este cartão são
realizadas com níveis menores de tensão e corrente, segundo os valores das cargas
recomendadas nos manuais. A figura 1.9 ilustra o cartão de TRIAC.

Figura 1.9 – Painel frontal do cartão de TRIAC
ESPECIFICAÇÕES
Corrente máxima no TRIAC 6A
Tensão máxima no TRIAC 600V
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

NOTA
Correntes e tensões acima da máxima permitida nos SCRs provocarão danos aos mesmos.

ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos terminais de gate (G) do TRIAC irá provocar severos danos ao mesmo.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
10

1.7 CARTÃO DE IGBTS – 2070
O cartão de IGBTs é composto por 6 IGBTs, que suportam tensão de até 600V e
corrente de até 12A. O cartão possui dois capacitores eletrolíticos e um indutor usados
para implementar um filtro para a tensão de alimentação dos IGBTs.
Por questões construtivas e didáticas as experiências com este cartão são realizadas
com níveis menores de tensão e corrente, segundo os valores das cargas
recomendadas nos manuais. A figura 1.10 ilustra este cartão.


Figura 1.10 – Painel frontal e vista lateral do cartão de IGBTs
ESPECIFICAÇÕES
Corrente máxima nos IGBTs 12A
Tensão máxima nos IGBTs 600V
Tensão máxima no capacitor 200V
Corrente máxima no indutor 6A
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

NOTA
Correntes e tensões acima da máxima permitida nos IGBTs, correntes acima de 6A no indutor e tensões acima de
200V nos capacitores provocarão danos aos mesmos.

ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos terminais de gate (B1 a B6) dos IGBTs irá provocar severos danos aos mesmos.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
11

1.8 CARTÃO DE MOSFETS – 3041
O cartão de MOSFETs é composto por 6 MOSFETs, que suportam tensão de até 400V
e corrente de até 5,5A. O cartão também possui dois capacitores eletrolíticos e um
indutor usados para implementar um filtro para a tensão de alimentação dos
MOSFETs.
Por questões construtivas e didáticas as experiências com este cartão são realizadas
com níveis menores de tensão e corrente, segundo os valores das cargas
recomendadas nos manuais. A figura 1.11 mostra este cartão.


Figura 1.11 – Painel frontal e vista lateral do cartão de MOSFET’s
ESPECIFICAÇÕES
Corrente máxima nos MOSFETs 5,5A
Tensão máxima nos MOSFETs 400V
Tensão máxima no capacitor 200V
Corrente máxima no indutor 6A
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

NOTA
Correntes e tensões acima da máxima permitida nos MOSFETs e tensões acima de 200V nos capacitores
provocarão danos aos mesmos.

ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos terminais de gate (G1 a G6) dos MOSFETs irá provocar severos danos aos mesmos.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
12

1.9 DRIVER PARA IGBTS – 2080
O cartão driver para IGBTs é composto por 6 drivers com opto-acopladores isolados,
alimentação isolada e circuito de sobrecorrente. Este cartão também pode ser usado
para acionamento do cartão de MOSFETs.
A finalidade deste cartão é fornecer sinais adequados para acionamento dos IGBTs,
através de comandos provenientes de placas de aquisição de dados,
microcontroladores, lógicas discretas, etc. O cartão ainda possui uma lógica de
proteção, que fornece um sinal de bloqueio, em caso de sobrecorrente. A figura 1.12
mostra este cartão.


Figura 1.11 – Painel frontal e vista lateral do cartão driver para IGBTs
(observa-se o conector de alimentação dos optoacopladores)
ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos bornes do cartão irá provocar severos danos ao mesmo.


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
13

ESPECIFICAÇÕES
Tensão de alimentação 15Vcc
Consumo 100mA
Isolação galvânica máxima 600V
Entradas
6 de disparo e 1 de habilitação no conector DB9 macho, compatíveis com
níveis lógicos TTL
Saída
1 de bloqueio do sistema, no conector DB9 macho, compatível com níveis
lógicos TTL e
6 de disparo, isoladas galvanicamente, compatíveis com IGBTs e MOSFETs
Dimensões do painel
frontal
67mm (largura) x 135mm (altura)

PINAGEM DO CONECTOR DB9 MACHO
PINO FUNÇÃO OBSERVAÇÃO
1 Entrada Driver 1
2 Entrada Habilitação do sistema Aplicar nível alto para desbloquear o sistema
3 Entrada Driver 3
4 Saída Bloqueio do sistema
Nível alto – indica sistema operando
Nível baixo – indica sistema bloqueado
5 Entrada Driver 4
6 Entrada Driver 5
7 GND
8 Entrada Driver 6

9 Entrada Driver 2











RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
14

1.10 DISPARO DE IGBT MICROCONTROLADO – 2090
O cartão para disparo de IGBT microcontrolado é composto por um microcontrolador
PIC 16F877(A). O microcontrolador PIC possui um programa capaz de realizar quatro
operações:
• Chopper de um quadrante,
• Chopper de quatro quadrantes,
• Inversor monofásico e
• Inversor trifásico.
Um outro PIC foi acrescentado ao circuito com o objetivo de calcular a freqüência de
operação do sistema, cujo valor é mostrado nos displays de 7 segmentos, localizado no
painel frontal.
O painel frontal possui 3 leds, cuja finalidade é indicar qual operação estásendo
executada e, ainda, indicar a faixa de freqüência do inversor ou ciclo de trabalho do
chopper. Possui também três chaves pushbutton não retentivas, sendo uma com
função de reset, e as outras duas para execução e seleção do modo de operação
desejada.
A variação da freqüência ou do ciclo do trabalho é feita através da variação do
potenciômetro P1. Existe ainda um conector DB9 fêmea, que fornece os comandos de
disparos para o cartão de driver para IGBTs. A figura 1.12 mostra este cartão.


Figura 1.12 – Painel frontal e vista lateral do
cartão microcontrolado de disparo de IGBTs

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
15

ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos terminais de alimentação do cartão irá provocar severos danos ao mesmo.

ESPECIFICAÇÕES
Tensão de alimentação 15Vcc
Consumo 200mA
Saídas
6 de disparo, 1 de habilitação no conector DB9 fêmea,
compatíveis com níveis lógicos TTL
Entradas
1 de bloqueio do sistema no conector DB9 fêmea,
compatível com níveis lógicos TTL
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

PINAGEM DO CONECTOR DB9 FÊMEA
PINO FUNÇÃO OBSERVAÇÃO
1 B1 Saída Driver 1
2 Habilitação do sistema
Saída - Nível alto aplicado à placa de
drivers desbloqueia o sistema
3 B3 Saída Driver 3
4 Bloqueio do sistema
Entrada alta – indica sistema operando
Entrada baixa – indica sistema bloqueado
5 B4 Saída Driver 4
6 B5 Saída Driver 5
7 GND Comum
8 B6 Saída Driver 6

9 B2 Saída Driver 2


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
16

1.11 CARTÃO DE DISPARO PARA CHOPPERS E INVERSOR PWM
O cartão para disparo chopper e inversor PWM é composto basicamente por dois
circuitos independentes, um constituído pelo CI TCA785 para geração dos pulsos do
chopper com um oscilador de 60Hz gerado por um CI 555 e outro constituído pelo CI
MC3PHAC, para geração dos sinais PWM.
O cartão, mostrado na figura 1.13, é capaz de realizar as operações:
• Chopper de um quadrante,
• Chopper de quatro quadrantes e
• Inversor trifásico PWM.


Figura 1.13 – Painel frontal e vista lateral do cartão de
Disparo Chopper e Inversor PWM
ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos bornes do cartão irá provocar severos danos ao mesmo.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
17

ESPECIFICAÇÕES
Tensão de alimentação 15Vcc
Consumo 200mA
Saídas
2 conectores DB9 fêmea, com 6 saídas,
compatíveis com níveis lógicos TTL
Entradas
0 a 5V - velocidade e aceleração (inversor PWM)
1,5 a 9V – ciclo de trabalho (chopper)
Dimensões do painel frontal 67mm (largura) x 135mm (altura)


PINAGEM DO CONECTOR DB9 FÊMEA
Conector DB9 CN2 3040 CN3 3040
Pino 1 PWM UA (Q1) Pulso (Q1')
Pino 2 Sinal (Q7) Sinal (Q7)
Pino 3 PWM VA (Q3) NC
Pino 4 BLOQ BLOQ
Pino 5 PWM UB (Q4) Pulso (Q4')
Pino 6 PWM WA (Q5) Pulso (Q5')
Pino 7 GND GND
Pino 8 PWM VB (Q6) NC
Pino 9 PWM WB (Q2) Pulso (Q2')



RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
18

1.12 DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO – 9940
O cartão 9940 consta de um circuito de disparo para 6 SCRs e um medidor de ângulo
de disparo para conversores com comutação pela rede (Retificadores controlados,
Controladores AC e Inversores). A figura 1.14 mostra o cartão de disparo trifásico e
medição de ângulo.


Figura 1.14 – Painel frontal e lateral do cartão de
Disparo Trifásico e Medição de Ângulo

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
19

ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos terminais de alimentação do cartão irá provocar severos danos ao mesmo.

O cartão 9940 possui três TCA 785 e componentes associados. Cada TCA gera dois
pulsos para cada fase de tensão. Estes pulsos são amplificados por um driver a
transistor e aplicados aos terminais de gate e catodo dos SCRs correspondentes (T1 a
T6). O circuito de disparo é isolado eletricamente, da parte de potência, por
transformadores de pulso (TP) e transformadores de sincronismo.

ESPECIFICAÇÕES
Tensão de alimentação 15Vcc
Consumo 200mA
Saídas 6 saídas, compatíveis com SCRs, isoladas galvanicamente
Entradas
0 a 10Vcc - ângulo de disparo
127/220Vca - tensões de sincronismo
Medidor de ângulo de disparo
display de leds
leitura de 0 a 180º
erro máximo 2% ± 1 contagem
Dimensões do painel frontal 134mm (largura) x 135mm (altura)


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
20

1.13 CARTÃO DE DISPARO MONOFÁSICO
O cartão 9950 contém um circuito que exemplifica uma das principais técnicas de
geração de gatilhamento para SCRs: o disparo com rampa através de CI dedicado
(TCA-785). A figura 1.15 mostra o cartão de disparo monofásico.

Figura 1.15 – Painel frontal do Cartão de Disparo Monofásico
ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos bornes do cartão (exceto os de sincronismo) irá provocar severos danos ao mesmo.
ESPECIFICAÇÕES
Tensão de alimentação 15Vcc
Consumo 150mA
Saídas 4 saídas, compatíveis com SCRs, isoladas galvanicamente
Entradas
0 a 10Vcc - ângulo de disparo
127Vca - tensões de sincronismo
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIASEste Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
21

1.14 CARTÃO DE DISPARO UJT
Esse cartão consta de um circuito de disparo para SCRs e TRIACs, utilizando oscilador
de relaxação com transistor de unijunção (UJT). São gerados dois sinais de disparo
para dois SCRs, que são sincronizados com tensões da rede de alimentação. O
controle do ângulo de disparo pode ser feito através de potenciômetros ou através de
um sinal externo de comando. A figura 1.16 mostra o painel frontal do cartão.


Figura 1.16 – Painel frontal e lateral do Cartão de Disparo UJT
ATENÇÂO!
As montagens de circuitos devem ser atentamente verificadas, pois a aplicação acidental de tensões da rede
(127 ou 220Vca) aos bornes do cartão (exceto os de sincronismo) irá provocar severos danos ao mesmo.

ESPECIFICAÇÕES
Tensão de alimentação 127VCA
Saídas 2 saídas, compatíveis com SCRs e TRIACs, isoladas galvanicamente
Entradas
0 a 10Vcc - ângulo de disparo
127Vca - tensões de sincronismo
Dimensões do painel frontal 67mm (largura) x 135mm (altura)

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
22





RACK DE ELETRÔNICA DE POTÊNCIA


GABARITOS PARA
PREPARAÇÃO DE EXPERIÊNCIAS



O Rack de Eletrônica de Potência Datapool é extremamente versátil, permitindo a
realização de uma infinidade de experiências, além das sugeridas neste Manual.
Para facilitar a elaboração de novos experimentos, as páginas seguintes
apresentam esquemas dos painéis frontais dos módulos.








RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
23

Fonte de Alimentação Fixa 15V
DESL
LIG
L1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V

9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3



D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2

G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A4
G6
c6
A6
G2
c2
A2


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
24

GATE
9949 - Cartão de TRIAC
1
2

C1
B1
E1
E1
C3
B3
E3
E3
C5
E5
E5
B5
C4
B4
E4
E4
C6
B6
E6
E6
C2
E2
E2
B2
2070 - Cartão de IGBT's
+ -



D1
G1
S1
S1
D3
G3
S3
S3
D5
S5
S5
G5
D4
G4
S4
S4
D6
G6
S6
S6 S2
S2
G2
3041 - Cartão de MOSFET's
D2

2080 - Driver para IGBT's
Vcc GND
4
B4
E4
Vcc GND
6
B6
E6
Vcc GND
4
B2
E2
Vcc GND
1
B1
E1
Vcc GND
3
B5
E3
Vcc GND
5
B5
E5
+15V GND
DB9
PROTEÇÃO


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
25

2090 - Disparo de IGBT Microcontrolado
MAXMIN
L1
F1
Disparo
+15V
L2
L3
CN
1
CH
1
Rese
t
F2
P1
Variação Freqüência
FREQUENCIA (Hz)
GND

GND
Controle
ExternoSeleção
MAX MIN MAX MIN
MAX MIN
Ext
Pot ciclo
Vel
Vel Acel Lig/Desl
Pot Vel Pot Acel Ch Liga Ch Rev
Rev/NormLig/DeslAcelVel
GND GND
Vel Acel
Chaves de Seleção
DISPARO
Controle Externo
Chopper
Ciclo
CN1
Liga
Desliga Normal
Rev
Inversor PWM
3040 - DISPARO CHOPPER E INVERSOR PWM
+15V GND
Habilita
L1
CN2



GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15
11 14
TCA 785
105
15
11 14
TCA 785
105
15 11 14
GND

9960 - CARTÃO DE DISPARO UJT
X
Y
VC
E
VZ
Ret
LDR
Ajuste
D
Gnd
Gnd +15V
Pb Pa
PotAJUSTE
MANUAL
G
G
C
C
_
_


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
26





RETIFICADORES
NÃO CONTROLADOS
A DIODOS



Experiências:
a) PONTE RETIFICADORA MONOFÁSICA COM DIODOS
b) PONTE RETIFICADORA TRIFÁSICA COM DIODOS


Materiais Necessários:
a) Cartão de diodos (9942);
b) Cartão de fusíveis (9943);
c) 2 lâmpadas de 200W/220V;
d) Osciloscópio e cabos para ligações.



RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
27

2 PONTE RETIFICADORA MONOFÁSICA COM DIODOS
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool, pois quando alguns tipos de pinos
banana são interligados, deixam partes metálicas expostas, sujeitando os usuários a riscos de
choques elétricos.
2.1 Lista de Materiais
a) Cartão de diodos (9942);
b) Cartão de fusíveis (9943);
c) 1 lâmpada de 60W/220V;
d) Osciloscópio e cabos para ligações.
2.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 2.2,
correspondente ao esquema elétrico da figura 2.1.
b) Conferir as ligações e ligar os cabos à fase e neutro.
c) Observar com o osciloscópio,as tensões VAN e VO (na entrada e sobre a carga,
lâmpada 60W/220V), anotando seus valores de pico e períodos.
d) Desenhar as formas de onda de VAN e VO no gráfico da figura 2.3.



RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
28

A
D1
Vo
D4
D3
D6
N lâmpada
60W/220V
F1
F2

Figura 2.1 – Ponte monofásica com diodos


9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R 1 R2 R3 D 1
C1
A1
D3
C3
A 3
D5
C 5
A5
9942 - Cartão de Diodos
D 4
C4
A4
D6
C6
A6
D2
C 2
A2NEUTRO
FASE
60 W
220 V

Figura 2.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
29

VAN
VO
t
t

Figura 2.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
30

2.3 Anotações









































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
31

3 PONTE RETIFICADORA TRIFÁSICA COM DIODOS
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados, deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
3.1 Lista de Materiais
a) Cartão de diodos (9942);
b) Cartão de fusíveis (9943);
c) 2 lâmpadas de 60 a 200W/220V;
d) Osciloscópio e cabos para ligações.
3.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 3.2,
correspondente ao esquema elétrico da figura 3.1.
NOTA
Serão usadas como carga duas lâmpadas de 200W/220V ligadas em série, uma vez que a ponte de diodos
proporcionará uma tensão retificada na ordem de 440V (Vo), para entradas trifásicas em 220V fase-fase.
As formas de onda de corrente devem ser monitoradas nos resistores R1, R2 e R3 (0,22ΩΩΩΩ/20W).
b) Conferir as ligações e ligar os cabos à fase e neutro.
c) Observe as formas de onda VO, VAC1 e as correntes IA1(VRA) e IB(VRB).
d) Desenhar estas curvas na figura 3.3.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
32


D6
K6
A6
A
K1
Vo
D3
B
F1
F2
C
F3
K3
D1
A1 A3
D5
K5
A5
D4
K4
A4
D2
K2
A2
ID6
IB
ID3

Figura 3.1 – Retificador trifásico com diodos
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3 D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2B
A
200 W
220 V
C
200 W
220 V

Figura 3.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
33

VENT
VO
t
t
AN BN CN AN BN CN
AB AC BC BA CA CB AB AC BC BA CA CB
t
t
t
VA3C3
ID3
IB

Figura 3.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
34

3.3 AnotaçõesRACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
35





RETIFICADORES

CONTROLADOS



Experiências:
a) RETIFICADOR MONOFÁSICO CONTROLADO
b) PONTE RETIFICADORA MONOFÁSICA SEMICONTROLADA
c) PONTE RETIFICADORA MONOFÁSICA TOTALMENTE CONTROLADA
d) PONTE RETIFICADORA TRIFÁSICA SEMICONTROLADA
e) PONTE RETIFICADORA TRIFÁSICA TOTALMENTE CONTROLADA


Materiais Necessários:
a) Cartão de disparo trifásico (9940);
b) Cartão de fusíveis (9943);
c) Cartão de SCRs (9941);
d) Cartão de diodos (9942);
e) 1 indutor (50mH);
f) 2 lâmpadas 200W/220V.


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
36

4 RETIFICADOR MONOFÁSICO CONTROLADO
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
4.1 Lista de componentes
a) Cartão de disparo trifásico (9940);
b) Cartão de fusíveis (9943);
c) Cartão de SCRs (9941);
d) 1 indutor (50mH);
e) 1 lâmpada 60W/220V

4.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 4.2,
correspondente ao esquema elétrico da figura 4.1.
b) Colocar a chave CH2 do cartão 9940 na posição Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
d) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 4.3.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
37

R1
C1
F1
SCR1
CIRCUITO DE DISPARO
(CARTÃO 9940)
N
F
LÂMPADA
T1
G
C

Figura 4.1 – Retificador monofásico controlado, com carga resistiva
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R
1
R
2
R
3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15
11 14
TCA 785
105
15 11 14
TCA 785
105
15
11 14
GND
G
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F
1
VCC
GND
Entrada
VAC
Saída Fixa 15V
60 W
220 V
G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A 4
6
c6
A6
G2
c2
A2
F
N

Figura 4.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
38


VENT
VO
t
t
t
VA1C1

Figura 4.3 – Formas de onda
e) Desligar a ligação da fase e neutro, desligar a fonte de alimentação.
f) Acrescentar um indutor de 50mH em série com a carga resistiva (lâmpada), como
indicado no esquema da figura 4.5, correspondente ao esquema elétrico da figura
4.4.
g) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
h) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 4.6.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
39

R1
C1
F1
SCR1
CIRCUITO DE DISPARO
(CARTÃO 9940)
N
F
LÂMPADA
INDUTOR
T1
G
C

Figura 4.4 – Retificador monofásico controlado, com carga RL
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15 11 14
TCA 785
105
15 11 14
TCA 785
105
15 11 14
GND
G
 Fonte de Alimentação Fixa 15V
DESL
LIG
L1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
200 W
220 V
G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A4
6
c6
A6
G2
c2
A2
F
N
INDUTOR

Figura 4.5 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
40

VENT
VO
t
t
t
VA1C1

Figura 4.6 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
41

4.3 AnotaçõesRACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
42

5 PONTE RETIFICADORA MONOFÁSICA SEMICONTROLADA
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
5.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo trifásico (9940);
c) Cartão de diodos (9942);
d) Cartão de SCRs (9941);
e) 2 lâmpada 60W/220V.
5.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 5.2,
correspondente ao esquema elétrico da figura 5.1.
b) Colocar a chave CH1 do cartão 9940 na posição PULSO CURTO, CH2 na posição
Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
d) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 5.3.
e) Anotar as formas de onda para ângulos de disparo próximos de 45º e 150º.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
43

F1
CIRCUITO DE DISPARO
(CARTÃO 9940)
N
F
LÂMPADA
SCR1 SCR3
D4 D6
T1
G
C
T4
G
C

Figura 5.1 – Ponte monofásica semicontrolada
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15
11 14
TCA 785
105
15 11 14
TCA 785
105
15
11 14
GND
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F
1
VCC
GND
Entrada
VAC
Saída Fixa 15V
60 W
220 V
F
N
D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
G
G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A 4
6
c6
A6
G2
c2
A2

Figura 5.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
44

VENT
VO
t
t
t
VA1C1
t
VO
t
VO
90°
45°
150°
90°

Figura 5.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
45

5.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
46

6 PONTE RETIFICADORA MONOFÁSICA
TOTALMENTE CONTROLADA
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
6.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo trifásico (9940);
c) Cartão de SCRs (9941);
d) 1 lâmpada 60W/220V.
6.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 6.2,
correspondente ao esquema elétrico da figura 6.1.
b) Colocar a chave CH1 do cartão 9940 na posição PULSO CURTO, CH2 na posição
Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
d) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 6.3.
e) Anotar as formas de onda para ângulos de disparo próximos de 45º e 150º.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outrasfinalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
47

F1
CIRCUITO DE DISPARO
(CARTÃO 9940)
N
F
LÂMPADA
SCR1 SCR3
SCR4 SCR6
T1
G
C
T3
G
C
T4
G
C
T6
G
C

Figura 6.1 – Ponte monofásica totalmente controlada
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15
11 14
TCA 785
105
15 11 14
TCA 785
105
15
11 14
GND
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F
1
VCC
GND
Entrada
VAC
Saída Fixa 15V
60 W
220 V
F
N
G
G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A 4
6
c6
A6
G2
c2
A2

Figura 6.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
48

VENT
VO
t
t
t
VA1C1
t
VO
t
VO
90°
45°
150°
90°

Figura 6.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
49

6.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
50

7 PONTE RETIFICADORA TRIFÁSICA SEMICONTROLADA
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
7.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo trifásico (9940);
c) Cartão de diodos (9942);
d) Cartão de SCRs (9941);
e) 2 lâmpadas de 60 a 200W/220V.
7.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 7.2,
correspondente ao esquema elétrico da figura 7.1.
b) Colocar a chave CH1 do cartão 9940 na posição PULSO CURTO, CH2 na posição
Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos às fases da
alimentação.
d) Anotar as formas de onda para um ângulo de disparo próximo de 60º na figura 7.3.
O ângulo de disparo α é contado a partir do cruzamento das fases.
e) Anotar as formas de onda para ângulos de disparo próximos de 30º e 90º.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
51

F1
CIRCUITO DE DISPARO
(CARTÃO 9940)
A
LÂMPADA
SCR1 SCR3
T1
G
C
LÂMPADA
F2
F3
B
C
SCR5
D4 D6 D2
T3
G
C
T1
G
C

Figura 7.1 – Ponte trifásica semicontrolada
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15 11 14
TCA 785
105
15 11 14
TCA 785
105
15 11 14
GND
 Fonte de Alimentação Fixa 15V
DESL
LIG
L1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
200 W
220 V
G
G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A4
6
c6
A6
G2
c2
A2
D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
200 W
220 V
A
B
C

Figura 7.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
52

VENT
VO
t
t
AN BN CN AN BN CN
t
t
D2 D4 D6
SCR1 SCR3 SCR5 SCR1 SCR3 SCR5
D2 D4 D6D6
AC BC BA CA CB AB AC BC BA CA CBAB
AC BC BA CA CB AB AC BC BA CA CBAB
AC BC BA CA CB AB AC BC BA CA CBAB
60°
30°
90°
VO
VO

Figura 7.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ouparcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
53

7.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
54

8 PONTE RETIFICADORA TRIFÁSICA TOTALMENTE
CONTROLADA
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
8.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo trifásico (9940);
c) Cartão de SCRs (9941);
d) 2 lâmpadas 100W/220V.
8.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 8.2,
correspondente ao esquema elétrico da figura 8.1.
b) Colocar a chave CH1 do cartão 9940 na posição PULSO CURTO, CH2 na posição
Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos às fases da
alimentação.
d) Anotar as formas de onda para um ângulo de disparo próximo de 30º na figura 8.3.
Note que o ângulo de disparo α é contado a partir do cruzamento das fases.
e) Verificar a sincronização entre os pulsos de disparo e a tensão de entrada e entre
os pulsos principais e de reforço dos SCRs.
f) Verificar qual é a variação possível para o ângulo de disparo.
g) A forma de onda de Ib é senoidal? O que pode causar no sistema elétrico?
h) Como esta ponte tiristorizada pode funcionar como inversor?

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
55

F1
CIRCUITO DE DISPARO
(CARTÃO 9940)
A
LÂMPADA
SCR1 SCR3
T1
G
C
LÂMPADA
F2
F3
B
C
SCR5
D4 D6 D2
T3
G
C
T1
G
C
CG
T4
CG
T6
CG
T2
R3
R2
R1

Figura 8.1 – Ponte trifásica totalmente controlada
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15 11 14
TCA 785
105
15 11 14
TCA 785
105
15 11 14
GND
Fonte de Alimentação Fixa 15V
DESL
LIG
L1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
200 W
220 V
G
G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A
4
6
c6
A6
G2
c2
A2
200 W
220 V
A
B
C

Figura 8.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
56

VENT
Q1
t
t
AN BN CN AN BN CN
t
t
SCR1 SCR3 SCR5 SCR1 SCR3 SCR5
AC BC BA CA CB AB AC BC BA CA CBAB
AC BC BA CA CB AB AC BC BA CA CBAB
30°
(VR1)
VO
IB
SCR2 SCR4 SCR6 SCR2 SCR4 SCR6SCR6
Q6
Q5
Q4
Q3
Q2
t
t
t
t
t

Figura 8.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
57

8.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapoolcorrespondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
58





CONTROLADORES

AC / AC



Experiências:
a) CONTROLADOR AC/AC MONOFÁSICO
b) CONTROLADOR AC/AC COM TRIAC
c) CONTROLADOR AC/AC TRIFÁSICO


Materiais Necessários:
a) Cartão de disparo trifásico (9940);
b) Cartão de fusíveis (9943);
c) Cartão de SCRs (9941);
d) 3 lâmpadas 200W/220V.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
59

9 CONTROLADOR AC/AC MONOFÁSICO
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
9.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo trifásico (9940);
c) Cartão de SCRs (9941);
d) 1 lâmpada 60W/220V.
9.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 9.2,
correspondente ao esquema elétrico da figura 9.1.
b) Colocar a chave CH1 do cartão 9940 na posição PULSO CURTO, CH2 na posição
Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
d) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 9.3.
e) Anotar as formas de onda para ângulos de disparo próximos de 45º e 150º.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
60

F1
SCR1CIRCUITO DE DISPARO
(CARTÃO 9940)
N
F
LÂMPADA
T1
G
C
SCR2
G
CT4

Figura 9.1 – Controlador AC/AC monofásico com SCRs
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
GATECATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15 11 14
TCA 785
105
15 11 14
TCA 785
105
15 11 14
GND
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F
1
VCC
GND
Entrada
VAC
Saída Fixa 15V
60 W
220 V
F
N
G
G1
c1
A1
G3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G4
c4
A4
6
c6
A6
G2
c2
A2

Figura 9.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
61

VENT
VO
t
t
t
VA1C1
t
VO
t
VO
90°
45°
150°
90°

Figura 9.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
62

9.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
63

10 CONTROLADOR AC/AC COM TRIAC
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
10.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo trifásico (9940);
c) Cartão de TRIAC (9949);
d) 1 lâmpada 60W/220V.
10.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 10.2,
correspondente ao esquema elétrico da figura 10.1.
b) Colocar a chave CH1 do cartão 9940 na posição PULSO CURTO, CH2 na posição
Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.d) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 10.3.
e) Anotar as formas de onda para ângulos de disparo próximos de 45º e 150º.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
64

F1
TRIAC
CIRCUITO DE DISPARO
(CARTÃO 9940)
N
F
LÂMPADA
T1
G
C
G
C
T4

Figura 10.1 – Controlador AC/AC monofásico com TRIAC
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15
11 14
TCA 785
105
15 11 14
TCA 785
105
15
11 14
GND
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F
1
VCC
GND
Entrada
VAC
Saída Fixa 15V
60 W
220 V
F
N
GAT
E
9949 - Cartão de
TRIAC
1
2

Figura 10.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
65

VENT
VO
t
t
t
VA1C1
t
VO
t
VO
90°
45°
150°
90°

Figura 10.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
66

10.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
67

11 CONTROLADOR AC/AC TRIFÁSICO
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
11.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo trifásico (9940);
c) Cartão de SCRs (9941);
d) 3 lâmpadas 60W/220V.
11.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 11.2,
correspondente ao esquema elétrico da figura 11.1.
b) Colocar a chave CH1 do cartão 9940 na posição PULSO CURTO, CH2 na posição
Manual e CH3 na posição EXT.
c) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos às fases e neutro
da alimentação.
d) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 11.3.
e) Observar as formas de onda para ângulos de disparo próximos de 45º e 150º.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
68

F1
CIRCUITO DE DISPARO
(CARTÃO 9940)
N
A
T4 GC
G
C
T1
SCR4
LÂMPADA A
SCR2
SCR1
LÂMPADA B
SCR3
LÂMPADA C
F2
B
F3
C
SCR6
SCR5
T6 GC
G
C
T3
T2 GC
G
C
T5

Figura 11.1 – Controlador AC/AC trifásico

9943 - Cartão de Fusíveis
A B C
F1 F 2 F 3
Ap Bp Cp
R1 R2 R 3
GATE CATODO
T1
T2
T3
T4
T5
T6
9940 - DISPARO TRIFÁSICO E MEDIÇÃO DE ÂNGULO
a
b
c
Q1
Q2
Q3
Q4
Q5
Q6
A
EXT
VC
N
C
N
B
N
VREF GND
GND+15V Vra Vrb Vrc
ÂNGULO DE DISPARO
INIBE MANUAL
CH1
CH3
LARGO
CURTO
EXT
PULSO
EXT
CH2
MANUAL
EXT
MAX MIN
TCA 785
105
15
11 14
TCA 785
105
15
11 14
TCA 785
105
15
11 14
GND
Fonte de Alimentação Fixa 15V
DESL
LIG
L1
F 1
VCC
GND
Entrada
VAC
Saída Fixa 15V
G
G 1
c1
A1
G 3
c3
A3
G5
c5
A5
9941 - Cartão de SCR's
G 4
c4
A4
6
c6
A6
G2
c2
A2
A
B
C
60 W
220 V
60 W
220 V
60 W
220 V
N

Figura 11.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
69

VENT
VO1
t
t
t
t
SCR1 SCR3 SCR5 SCR1 SCR3 SCR5
SCR6SCR6
VO2
VO3
SCR2 SCR4 SCR6 SCR2 SCR4
CNAN BN CN AN BN
CNAN BN CN AN BN
CNAN BN CN AN BN
CNAN BN CN AN BN

Figura 11.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não épermitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
70

11.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
71





CHOPPERS E

INVERSORES



Experiências:
a) CHOPPER DE UM QUADRANTE
b) CONTROLADOR AC/AC COM TRIAC
c) CONTROLADOR AC/AC TRIFÁSICO


Materiais Necessários:
a) Cartão de fusíveis (9943);
b) Cartão de diodos (9942);
c) Cartão de IGBTs (2070);
d) Cartão de driver para IGBT’s (2080);
e) Cartão de disparo para IGBT Microcontrolado (2090);
f) 3 Lâmpadas de 220V/60W;
g) Motor CC;
h) Motor trifásico.


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
72

12 CHOPPER DE UM QUADRANTE
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
12.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de diodos (9942);
c) Cartão de IGBTs (2070);
d) Cartão de driver para IGBTs (2080);
e) Cartão de disparo para IGBT Microcontrolado (2090);
f) 1 Lâmpada de 60W/220V.
12.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 12.2,
correspondente ao esquema elétrico da figura 12.1.
NOTA
Verificar se o plug do cartão 2080 (dentro do rack) está conectado ao conector da fonte de alimentação.
b) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
c) Os leds do cartão de disparo (2090) devem acender. Note que o sistema encontra-
se ainda desabilitado.
d) Pressionar a chave F1 para habilitar o sistema e permitir a escolha do tipo de
operação a ser executada. Os leds do cartão de disparo (2090) devem apagar.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
73

e) Pressionar a chave F2 uma vez, para selecionar o modo de operação CHOPPER
DE UM QUADRANTE. Apenas o led L1 deve acender.
f) Pressionar novamente a chave F1, para dar início à execução do programa. Note
que os leds L1 a L3 indicam o ciclo de trabalho (duty cycle).
CICLO DE TRABALHO L1 L2 L3
0 a 33% ��� � �
33% a 66% � ��� �
66% a 100% � � ���

g) Observar as formas de onda e o valor da tensão na carga, variando o ciclo de
trabalho, usando o potenciômetro.
h) Colocar o potenciômetro próximo do mínimo e anotar o valor e a forma de onda da
tensão sobre a carga, na figura 12.3.
i) Repetir o procedimento, colocando o potenciômetro próximo a um quarto, ao meio,
a três quartos e ao final de seu curso.
j) Para parar a execução do programa, basta pressionar a chave F1. Caso seja
necessário retomar o experimento, basta pressionar F1 novamente.


R1
R2
R3
C
+
L
D1 D3
D4 D2
F1
F2
FASE
NEUTRO
LÂMPADA
DRIVER
Q1
C
A
R
T
Ã
O
 D
E
 D
IS
P
A
R
O
M
IC
R
O
C
O
N
T
R
O
LA
D
O
C
N
1
P
R
O
T
E
Ç
Ã
O

Figura 12.1 – Chopper de um quadrante




RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
74







2080 - Driver para IGBT's
Vcc GND
4
B4
E4
Vcc GND
6
B 6
E 6
Vcc GND
4
B2
E2
Vcc GND
1
B1
E1
Vcc GND
3
B5
E3
Vcc GND
5
B 5
E 5
+15V GND
DB9
PROTEÇÃO
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3 D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
C1
B1
E1
E1
C3
B3
E3
E3
C5
E5
E 5
B 5
C4
B4
E4
E4
C6
B6
E6
E6
C2
E2
E 2
B 2
2070 - Cartão de IGBT's
+ -
2090 - Disparo de IGBT Microcontrolado
MAXMIN
L1
F1
Disparo
+15V GND
L2
L3
CN
1
CH
1
Reset
F2
P1
Variação Freqüência
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
60 W
220 V
FASE NEUTRO
FREQUENCIA (Hz)

Figura 12.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
75

VO
t
t
t
t
tVO
VO
VO
VO

Figura 12.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
76

12.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
77

13 CHOPPER DE QUATRO QUADRANTES
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
13.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de diodos (9942);
c) Cartão de IGBTs (2070);
d) Cartào de driver para IGBTs (2080);
e) Cartão de disparo para IGBT Microcontrolado (2090);
f) 1 Lâmpada de 60W/220V;
g) 1 motor CC 220V.
13.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 13.2,
correspondente ao esquema elétrico da figura 13.1.
NOTA
Verificar se o plug do cartão 2080 (dentro do rack) está conectado ao conector da fonte de alimentação.
b) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
c) Os leds do cartão de disparo (2090) devem acender. Note que o sistema encontra-
se ainda desabilitado.
d) Pressionar a chave F1 para habilitar o sistema e permitir a escolha do tipo de
operação a ser executada. Os leds do cartão de disparo (2090) devem apagar.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
78

e) Pressionar a chave F2 duas vezes, para selecionar o modo de operação CHOPPER
DE QUATRO QUADRANTES. Apenas o led L2 deve acender.
f) Pressionar novamente a chave F1, para dar início à execução do programa. Note
que os leds L1 a L3 indicam o ciclo de trabalho (duty cycle).
CICLO DE TRABALHO L1 L2 L3
0 a 33% ��� � �
33% a 66% � ��� �
66% a 100% � � ���

g) Observar as formas de onda e o valor da tensão na carga, variando o ciclo de
trabalho, usando o potenciômetro.
h) Colocar o potenciômetro próximo do mínimo e anotar o valor e a forma de onda da
tensão sobre a carga, na figura 13.5.
i) Repetir o procedimento anterior, colocando o potenciômetro próximo a um quarto,
ao meio, a três quartos e ao final de seu curso.
j) Para parar a execução do programa, basta pressionar a chave F1. Caso seja
necessário retomar o experimento, basta pressionar F1 novamente.


C
+
L
D1 D3
D4 D2
F1
F2
FASE
NEUTRO
LÂMPADA
DRIVER
Q1
CARTÃO
DE
DISPARO
CN1
PROTEÇÃO
Q4 Q6
Q5
B
E
Q5
B
E
Q6
B
E
Q4
B
E
Q1
R1+R2+R3

Figura 13.1 – Chopper de quatro quadrantes




RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
79



2080 - Driver para IGBT's
Vcc GND
4
B4
E4
Vcc GND
6
B6
E6
Vcc GND
4
B2
E2
Vcc GND
1
B 1
E 1
Vcc GND
3
B5
E3
Vcc GND
5
B 5
E 5
+15V GND
DB9
PROTEÇÃO
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3 D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
C1
B1
E1
E1
C3
B3
E3
E3
C5
E5
E5
B5
C4
B4
E4
E4
C6
B6
E6
E6
C2
E2
E2
B2
2070 - Cartão de IGBT's
+ -
2090 - Disparo de IGBT Microcontrolado
MAXMIN
F1
Disparo
+15V GND
CN
1
CH
1
Reset
F2
P1
Variação Freqüência
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
FASE NEUTRO 60 W
220 V
FREQUENCIA (Hz)
L1
L2
L3

Figura 13.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
80

k) Com o equipamento desligado, acrescentar à carga um motor CC, conforme o
esquema de ligações da figura 13.4, correspondente ao esquema elétrico da figura
13.3.
ATENÇÃO!
O motor CC deve ser ligado ao sistema em série com uma lâmpada incandescente, para limitar a
corrente em caso de falhas de ligação ou de operação do sistema.
l) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
m) Os leds do cartão de disparo (2090) devem acender. Note que o sistema encontra-
se ainda desabilitado.
n) Pressionar a chave F1 para habilitar o sistema e permitir a escolha do tipo de
operaçãoa ser executada. Os leds do cartão de disparo (2090) devem apagar.
o) Pressionar a chave F2 duas vezes, para selecionar o modo de operação CHOPPER
DE QUATRO QUADRANTES. Apenas o led L2 deve acender.
p) Pressionar novamente a chave F1, para dar início à execução do programa.
q) Observar as formas de onda e o valor da tensão na carga, variando o ciclo de
trabalho, usando o potenciômetro.
r) Colocar o potenciômetro próximo do mínimo e anotar o valor e a forma de onda da
tensão sobre a carga, na figura 13.6.
s) Repetir o procedimento anterior, colocando o potenciômetro próximo a um quarto,
ao meio, a três quartos e ao final de seu curso.
t) Para parar a execução do programa, basta pressionar a chave F1. Caso seja
necessário retomar o experimento, basta pressionar F1 novamente.
C
+
L
D1 D3
D4 D2
F1
F2
FASE
NEUTRO
LÂMPADA
DRIVER
Q1
CARTÃO
DE
DISPARO
CN1
PROTEÇÃO
Q4 Q6
Q5
B
E
Q5
B
E
Q6
B
E
Q4
B
E
Q1
R1+R2+R3
M
MOTOR CC

Figura 13.3 – Chopper de quatro quadrantes com carga RL

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
81




2080 - Driver para IGBT's
Vcc GND
4
B4
E4
Vcc GND
6
B 6
E 6
Vcc GND
4
B2
E2
Vcc GND
1
B1
E1
Vcc GND
3
B5
E3
Vcc GND
5
B5
E5
+15V GND
DB9
PROTEÇÃO
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R 2 R3 D1
C1
A1
D 3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D 6
C6
A6
D2
C2
A2
C
1
B1
E1
E1
C
3
B3
E3
E3
C
5
E5
E5
B5
C4
B4
E4
E4
C6
B6
E6
E6
C 2
E2
E2
B2
2070 - Cartão de IGBT's
+ -
MIN
1
Disparo
+15V GND
CN1 CH1
Reset
Variação Freqüência
Fonte de Alimentação Fixa 15V
DESL
LIG
L1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
FASE NEUTRO 60 W
220 V
M
2090 - Disparo de IGBT Microcontrolado
MAX
F F2
P1
FREQUENCIA (Hz)
L 1
L2
L3

Figura 13.4 – Esquema de ligações


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
82

VO
t
t
t
t
t
VO
VO
VO
VO

Figura 13.5 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
83

VO
t
t
t
t
t
VO
VO
VO
VO

Figura 13.6 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
84

13.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
85

14 INVERSOR MONOFÁSICO
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
14.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de diodos (9942);
c) Cartão de IGBTs (2070);
d) Cartão de driver para IGBTs (2080);
e) Cartão de disparo para IGBT Microcontrolado (2090);
f) 1 Lâmpada de 220V/60W;
14.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 14.2,
correspondente ao esquema elétrico da figura 14.1.
NOTA
Verificar se o plug do cartão 2080 (dentro do rack) está conectado ao conector da fonte de alimentação.
b) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos à fase e neutro da
alimentação.
c) Os leds do cartão de disparo (2090) devem acender. Note que o sistema encontra-
se ainda desabilitado.
d) Pressionar a chave F1 para habilitar o sistema e permitir a escolha do tipo de
operação a ser executada. Os leds do cartão de disparo (2090) devem apagar.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
86

e) Pressionar a chave F2 três vezes, para selecionar o modo de operação INVERSOR
MONOFÁSICO. Apenas os leds L1 e L2 devem acender.
f) Pressionar novamente a chave F1, para dar início à execuçãodo programa. Note
que os leds L1 a L3 indicam a faixa de freqüência do inversor.
CICLO DE TRABALHO L1 L2 L3
10 a 50Hz ��� � �
50 a 80Hz � ��� �
80 a 160Hz � � ���

g) Observar as formas de onda na carga, variando a freqüência, usando o
potenciômetro.
h) Colocar o potenciômetro próximo do mínimo e anotar a forma de onda da tensão
sobre a carga, na figura 14.3.
i) Repetir o procedimento, colocando o potenciômetro próximo a um quarto, ao meio,
a três quartos e ao final de seu curso.
j) Para parar a execução do programa, basta pressionar a chave F1. Caso seja
necessário retomar o experimento, basta pressionar F1 novamente.



C
+
L
D1 D3
D4 D2
F1
F2
FASE
NEUTRO
LÂMPADA
DRIVER
Q1
CARTÃO
DE
DISPARO
CN1
PROTEÇÃO
Q4 Q6
Q5
B
E
Q5
B
E
Q6
B
E
Q4
B
E
Q1
R1+R2+R3

Figura 14.1 – Inversor monofásico




RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
87







2080 - Driver para IGBT's
Vcc GND
4
B4
E4
Vcc GND
6
B6
E6
Vcc GND
4
B2
E2
Vcc GND
1
B 1
E 1
Vcc GND
3
B5
E3
Vcc GND
5
B 5
E 5
+15V GND
DB9
PROTEÇÃO
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3 D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
C1
B1
E1
E1
C3
B3
E3
E3
C5
E5
E5
B5
C4
B4
E4
E4
C6
B6
E6
E6
C2
E2
E2
B2
2070 - Cartão de IGBT's
+ -
2090 - Disparo de IGBT Microcontrolado
MAXMIN
F1
Disparo
+15V GND
CN
1
CH
1
Reset
F2
P1
Variação Freqüência
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
FASE NEUTRO 60 W
220 V
FREQUENCIA (Hz)
L1
L2
L3

Figura 14.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
88

VO
t
t
t
t
t
VO
VO
VO
VO

Figura 14.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
89

14.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
90

15 INVERSOR TRIFÁSICO
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
15.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de diodos (9942);
c) Cartão de IGBTs (2070);
d) Cartão de driver para IGBTs (2080);
e) Cartão de disparo para IGBT Microcontrolado (2090);
f) 3 Lâmpadas de 60W/220V;
g) 1 motor trifásico 220V (3/4cv máx.).
15.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 15.2,
correspondente ao esquema elétrico da figura 15.1.
NOTA
Verificar se o plug do cartão 2080 (dentro do rack) está conectado ao conector da fonte de alimentação.
b) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos às fases da
alimentação.
c) Os leds do cartão de disparo (2090) devem acender. Note que o sistema encontra-
se ainda desabilitado.
d) Pressionar a chave F1 para habilitar o sistema e permitir a escolha do tipo de
operação a ser executada. Os leds do cartão de disparo (2090) devem apagar.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
91

e) Pressionar a chave F2 quatro vezes, para selecionar o modo de operação
INVERSOR TRIFÁSICO. Apenas o led L3 deve acender.
f) Pressionar novamente a chave F1, para dar início à execução do programa. Note
que os leds L1 a L3 indicam a faixa de freqüência do inversor.
CICLO DE TRABALHO L1 L2 L3
10 a 50Hz ��� � �
50 a 80Hz � ��� �
80 a 160Hz � � ���

g) Observar as formas de onda na carga, variando a freqüência, usando o
potenciômetro.
h) Colocar o potenciômetro próximo do mínimo e anotar a forma de onda da tensão
sobre a carga, na figura 15.5.
i) Repetir o procedimento anterior, colocando o potenciômetro próximo a um quarto,
ao meio, a três quartos e ao final de seu curso.
j) Para parar a execução do programa, basta pressionar a chave F1. Caso seja
necessário retomar o experimento, basta pressionar F1 novamente.

C +
LD1 D3
D4 D2
F1
F2
FASE
NEUTRO
LÂMPADA 1
DRIVER
Q1
CARTÃO
DE
DISPARO
CN1
PROTEÇÃO
Q4
Q2
Q5
B
E
Q1
R1+R2+R3
Q6
Q3
LÂMPADA 2 LÂMPADA 3
Q3
B
E
Q5
B
E
Q4
B
E
Q6
B
E
Q2
B
E

Figura 15.1 – Inversor trifásico

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
92


2080 - Driver para IGBT's
Vcc GND
4
B4
E4
Vcc GND
6
B6
E6
Vcc GND
4
B2
E2
Vcc GND
1
B1
E1
Vcc GND
3
B5
E3
Vcc GND
5
B5
E5
+15V GND
DB9
PROTEÇÃO
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3 D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
C1
B1
E1
E1
C3
B3
E3
E3
C5
E5
E5
B5
C4
B4
E4
E4
C6
B6
E6
E6
C2
E2
E2
B2
2070 - Cartão de IGBT's
+ -
2090 - Disparo de IGBT Microcontrolado
MAXMIN
F1
Disparo
+15V GND
CN
1
CH
1
Reset
F2
P1
Variação Freqüência
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
FASE NEUTRO
60 W
220 V
60 W
220 V
60 W
220 V
FREQUENCIA (Hz)
L1
L2
L3

Figura 15.2 – Esquema de ligações
k) Com o equipamento desligado, acrescentar à carga um motor trifásico, conforme o
esquema de ligações da figura 15.4, correspondente ao esquema elétrico da
figura 15.3.
ATENÇÃO!
O motor trifásico deve ser ligado ao sistema em série com lâmpadas incandescentes, para limitar
a corrente em caso de falhas de ligação ou de operação do sistema.
l) Ligar o interruptor da fonte de alimentação do rack, ligar os cabos às fases da
alimentação.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
93

m) Os leds do cartão de disparo (2090) devem acender. Note que o sistema encontra-
se ainda desabilitado.
n) Pressionar a chave F1 para habilitar o sistema e permitir a escolha do tipo de
operação a ser executada. Os leds do cartão de disparo (2090) devem apagar.
o) Pressionar a chave F2 quatro vezes, para selecionar o modo de operação
INVERSOR TRIFÁSICO. Apenas o led L3 deve acender.
p) Pressionar novamente a chave F1, para dar início à execução do programa.
q) Observar as formas de onda e o valor da tensão na carga, variando o ciclo de
trabalho, usando o potenciômetro.
r) Colocar o potenciômetro próximo do mínimo e anotar o valor e a forma de onda da
tensão sobre a carga, na figura 15.6.
s) Repetir o procedimento anterior, colocando o potenciômetro próximo a um quarto,
ao meio, a três quartos e ao final de seu curso.
t) Para parar a execução do programa, basta pressionar a chave F1. Caso seja
necessário retomar o experimento, basta pressionar F1 novamente.

C +
L
D1 D3
D4 D2
F1
F2
FASE
NEUTRO
LÂMPADA 1
DRIVER
Q1
CARTÃO
DE
DISPARO
CN1
PROTEÇÃO
Q4
Q2
Q5
B
E
Q1
R1+R2+R3
Q6
Q3
LÂMPADA 2 LÂMPADA 3
Q3
B
E
Q5
B
E
Q4
B
E
Q6
B
E
Q2
B
E
M
MOTOR
TRIFÁSICO

Figura 15.3 – Inversor trifásico com carga RL

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
94




2080 - Driver para IGBT's
Vcc GND
4
B4
E4
Vcc GND
6
B6
E6
Vcc GND
4
B2
E2
Vcc GND
1
B1
E1
Vcc GND
3
B5
E3
Vcc GND
5
B5
E5
+15V GND
DB9
PROTEÇÃO
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3 D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
C1
B1
E1
E1
C3
B3
E3
E3
C5
E5
E5
B5
C4
B4
E4
E4
C6
B6
E6
E6
C2
E2
E2
B2
2070 - Cartão de IGBT's
+ -
2090 - Disparo de IGBT Microcontrolado
MAXMIN
F1
Disparo
+15V GND
CN
1
CH
1
Reset
F2
P1
Variação Freqüência
Fonte de Alimentação Fixa 15V
DESL
LIG
L
1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
FASE NEUTRO
60 W
220 V
60 W
220 V
60 W
220 V
M
FREQUENCIA (Hz)
L1
L2
L3

Figura 15.4 – Esquema de ligações


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
95

VO
t
t
t
t
t
VO
VO
VO
VO

Figura 15.5 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
96

VO
t
t
t
t
t
VO
VO
VO
VO

Figura 15.6 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
97

15.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realizaçãode experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
98





DISPARO COM UJT

(CARTÃO 9960)



Experiências:
a) RETIFICADOR MONOFÁSICO
b) PONTE RETIFICADORA MONOFÁSICA SEMICONTROLADA
c) CONTROLADOR AC/AC
d) CONTROLADOR AC/AC COM TRIAC


Materiais Necessários:
a) Cartão de disparo monofásico com UJT (9960);
b) Cartão de fusíveis (9943);
c) Cartão de SCRs (9941);
d) 3 lâmpadas 200W/220V.




RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
99

16 RETIFICADOR MONOFÁSICO CONTROLADO
(DISPARO POR UJT)
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
16.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de SCRs (9941);
c) Cartão de disparo monofásico UJT (9960);
d) 1 Lâmpada de 220V/60W;
16.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 16.3,
correspondente ao esquema elétrico da figura 16.2.
b) Ligar os cabos à fase e neutro da alimentação.
c) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 16.4.
d) Explicar o funcionamento do circuito.
e) Para circuitos trifásicos deve-se usar três circuitos similares cujos ajustes nem
sempre resultam nas mesmas variações de ângulo. Qual a explicação?

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
100

X
Y
D7
Ajuste
R6
R11
Q1
D1
D2
C1
C2
10kpF
R3
C3
R1 = 2k2
R2 = 2k2
D6
D4D3
D5
G
C
Vz
RET
R9
10 Ω
TP
D
4k7x10W
BZX79C12
POT1
100k
3k3
100kpF 2N2648
1k
1N4148 10 Ω
10kpF
R101N4148
1N4007
G
C

Figura 16.1 – Esquema parcial do cartão 9960
F1
SCR1
CARTÃO UJT
N
F
LÂMPADA
G
C
Y
X

Figura 16.2 – Retificador monofásico controlado com disparo por UJT
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R 2 R 3
60 W
220 V
F
N
G
G1
c1
A1
G3
c3
A3
G5
c5
A 5
9941 - Cartão de SCR's
G4
c4
A4
6
c6
A6
G2
c2
A2
9960 - CARTÃO DE DISPARO UJT
X
Y
VC
E
VZ
Ret
LDR
Ajuste
D
Gnd
Gnd +15V
Pb Pa
PotAJUSTE
MANUAL
G
G
C
C
_
_

Figura 16.3 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
101

VENT
VZ
t
t
t
VD
t
VGC
t
VO

Figura 16.4 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
102

16.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
103

17 PONTE RETIFICADORA MONOFÁSICA SEMI-CONTROLADA
(DISPARO POR UJT)
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
17.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de diodos (9942);
c) Cartão de SCRs (9941);
d) Cartão de disparo monofásico UJT (9960);
e) 1 Lâmpada de 220V/60W;
17.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 17.2,
correspondente ao esquema elétrico da figura 17.1.
b) Ligar os cabos à fase e neutro da alimentação.
c) Anotar as formas de onda para um ângulode disparo próximo de 90º na figura 17.3.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
104

F1
CIRCUITO DE DISPARO UJT
(CARTÃO 9960)
N
F
LÂMPADA
SCR1 SCR3
D4 D6
G
C
G
C
_
_X
Y

Figura 17.1 – Retificador monofásico controlado com disparo por UJT
G
G1
c1
A1
G3
c3
A3
G5
c
5
A5
9941 - Cartão de SCR's
G4
c4
A
4
6
c6
A6
G2
c2
A2
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R2 R3
F
N
9960 - CARTÃO DE DISPARO UJT
X
Y
V
C
E
V
Z
Ret
LDR
Ajuste
D
Gnd
Gnd +15V
Pb
Pa
PotAJUSTE
MANUAL
G
G
C
C
_
_
D1
C1
A1
D3
C3
A3
D5
C5
A5
9942 - Cartão de Diodos
D4
C4
A4
D6
C6
A6
D2
C2
A2
60 W
220 V

Figura 17.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
105

VENT
VZ
t
t
t
VD
t
VGC
t
VO
VGC
__

Figura 17.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
106

17.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
107

18 CONTROLADOR AC/AC MONOFÁSICO (DISPARO POR UJT)
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.
18.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo monofásico (9960);
c) Cartão de SCRs (9941);
d) 1 lâmpada 60W/220V.
18.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 18.2,
correspondente ao esquema elétrico da figura 18.1.
b) Ligar os cabos à fase e neutro da alimentação.
c) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 18.3.
d) Anotar as formas de onda para ângulos de disparo próximos de 45º e 150º.

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
108

F1
SCR1CIRCUITO DE DISPARO
(CARTÃO 9940)
N
F
LÂMPADA
T1
G
C
SCR2
G
CT4

Figura 18.1 – Controlador AC/AC monofásico com SCRs
9943 - Cartão de Fusíveis
A B C
F1 F2 F3
Ap Bp Cp
R1 R 2 R3
60 W
220 V
F
N
G
G1
c1
A1
G3
c3
A3
G5
c5
A 5
9941 - Cartão de SCR's
G4
c4
A4
6
c6
A6
G2
c2
A2
9960 - CARTÃO DE DISPARO UJT
X
Y
VC
E
VZ
Ret
LDR
Ajuste
D
Gnd
Gnd +15V
Pb Pa
PotAJUSTE
MANUAL
G
G
C
C
_
_

Figura 18.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
109

VENT
VZ
t
t
t
VD
t
VGC
t
VO
VGC
__

Figura 18.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
110

18.3 AnotaçõesRACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
111

19 CONTROLADOR AC/AC COM TRIAC (DISPARO POR UJT)
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.


19.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo monofásico (9960);
c) Cartão de TRIAC (9949);
d) 1 lâmpada 60W/220V.


19.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 19.2,
correspondente ao esquema elétrico da figura 19.1.
b) Ligar os cabos à fase e neutro da alimentação.
c) Anotar as formas de onda para um ângulo de disparo próximo de 90º na figura 19.3.





RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
112

F1
TRIAC
CIRCUITO DE DISPARO UJT
(CARTÃO 9960)
N
F
LÂMPADA
G
C
G
C
Y
X

Figura 19.1 – Controlador de luminosidade


9943 - Cartão de Fusíveis
A B C
F
1
F
2
F
3
Ap Bp Cp
R1 R2 R3
60 W
220 V
F
N
9960 - CARTÃO DE DISPARO UJT
X
Y
V
C
E
V
Z
Ret
LDR
Ajuste
D
Gnd
Gnd +15V
Pb Pa
PotAJUSTE
MANUAL
G
G
C
C
_
_
GATE
9949 - Cartão de TRIAC
1
2


Figura 19.2 – Esquema de ligações


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
113

VENT
VZ
t
t
t
VD
t
VGC
t
VO
VGC
__

Figura 19.3 – Formas de onda

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
114

19.3 Anotações










































RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
115

20 EXEMPLO DE CONTROLE DE LUMINOSIDADE
ATENÇÃO!
Os procedimentos de segurança determinados para o laboratório devem ser
obedecidos rigorosamente.
Esta experiência somente deve ser realizada ou supervisionada por profissionais habilitados,
pois implica o trabalho com tensões e correntes potencialmente letais.
Somente osciloscópios com entradas isoladas podem comparar formas de onda usando dois
canais do osciloscópio com os terminais comuns de medição (GND) em potenciais diferentes. Na
maioria dos osciloscópios este procedimento provocará um curto circuito através dos cabos do
osciloscópio.
Recomenda-se o uso dos cabos fornecidos pela Datapool. Quando alguns tipos de pinos banana
são interligados deixam partes metálicas expostas, sujeitando os usuários a riscos de choques
elétricos.


20.1 Lista de componentes
a) Cartão de fusíveis (9943);
b) Cartão de disparo monofásico (9960);
c) Cartão de TRIAC (9949);
d) 1 lâmpada 60W/220V.


20.2 Procedimento
a) Com o equipamento desligado, montar o esquema de ligações da figura 20.2,
correspondente ao esquema elétrico da figura 20.1.
b) Colocar os potenciômetros no meio de seus cursos.
c) Ligar a fonte de alimentação e os cabos à fase e neutro da alimentação.
d) Observar a variação de luminosidade da lâmpada ao cobrir e descobrir o LDR.
e) Explicar o funcionamento do sistema.


RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
116

X
Y
D7
Ajuste
R6
R11
Q1
D1
D2
C1
C2
10kpF
R3
C3
R1 = 2k2
R2 = 2k2
D6
D4D3
D5
G
C
VzRET
R9
10 Ω
TP
D
4k7x10W
BZX79C12
POT1
100k
3k3
100kpF
2N2648
1k
1N4148 10Ω
10kpF
R101N4148
1N4007
G
C
Vc E
GND LDR Pa
Pb+15V
F1
TRIAC
N
F
LÂMPADA
+15V

Figura 20.1 – Controlador AC/AC monofásico com TRIAC


Fonte de Alimentação Fixa 15V
DESL
LIG
L1
F1
VCC
GND
Entrada
VAC
Saída Fixa 15V
9943 - Cartão de Fusíveis
A B C
F
1
F
2
F
3
Ap Bp Cp
R1 R2 R3
60 W
220 V
F
N
9960 - CARTÃO DE DISPARO UJT
X
Y
V
C
E
V
Z
Ret
LDR
Ajuste
D
Gnd
Gnd +15V
Pb Pa
PotAJUSTE
MANUALG
G
C
C
_
_
GATE
9949 - Cartão de TRIAC
1
2

Figura 20.2 – Esquema de ligações

RACK DE ELETRÔNICA DE POTÊNCIA
MANUAL DE EXPERIÊNCIAS

Este Manual tem por objetivo único fornecer as informações necessárias à realização de experiências no equipamento Datapool correspondente.
Não é permitido seu uso para quaisquer outras finalidades sem a autorização expressa da Datapool Eletrônica.
Não é permitida a reprodução total ou parcial deste Manual, por quaisquer meios, sem autorização expressa da Datapool Eletrônica.
117

20.3 Anotações
