TRANSFERÊNCIA DE CALOR

1. Introdução
Em linhas gerais, podemos definir calor como sendo energia térmica em trânsito devido a
uma diferença de temperaturas no espaço.
A ciência que se preocupa com a determinação das taxas de transferência de energia é a
transferência de calor. Todos os processos de transferência de calor podem ser quantificados
através de equações de taxa. Já por outro lado, a termodinâmica trata apenas da quantidade de
calor transferida quando um sistema passa de um estado de equilíbrio para outro.
Como engenheiros, é importante que saibamos quais os mecanismos físicos que
fundamentam a transferência de calor. Estes mecanismos são reconhecidos distintamente por:
condução, convecção e radiação.

1.1 Condução
 O mecanismo de condução está associado com as atividades atômicas e moleculares da
matéria. Podemos visualizar a condução como a transferência de energia das partículas mais
energéticas para as menos energéticas de uma substância devido às suas interações.

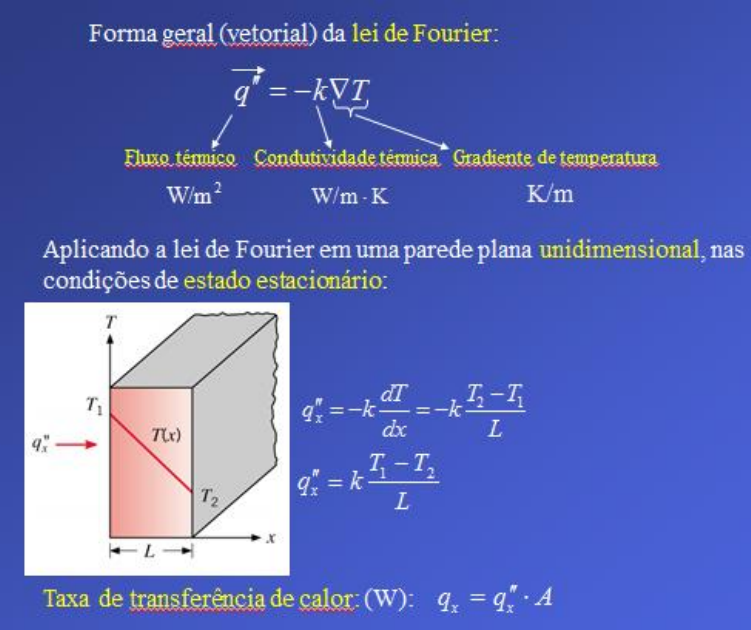

 Para a condução térmica, a equação da taxa é conhecida como lei de Fourier. Um resumo
dessa lei é mostrado no quadro a seguir.

Ex. (1.1) As superfícies interna e externa de uma parede de tijolos de 4 m × 7 m e 30 cm de
espessura são mantidas em temperaturas de 26 ºC e 8 ºC, respectivamente. A condutividade
térmica da parede é de 0,69 W/m.K. Determine a taxa de transferência de calor por meio da
parede.

Ex. (1.2) Trechos de um oleoduto que atravessa o Alasca encontram-se acima do solo e são
sustentados por suportes verticais de aço (k = 25 W/m.K) que possuem comprimento de 1 m e área
de seção transversal de 0,005 m2. Em condições normais de operação, sabe-se que a variação da
temperatura ao longo do suporte é governada por uma expressão com a forma T = 100 – 150x +
10x2, na qual T e x possuem unidades de ºC e m, respectivamente. Determine a temperatura e a
taxa de condução de calor na junção suporte-oleoduto (x = 0) e na interface suporte-solo (x = 1m).

1.2 Convecção

Convecção é o modo de transferência de energia entre uma superfície sólida e um fluido
que está escoando, e que envolve os efeitos combinados de condução e de movimento do fluido.
Uma consequência da interação entre o fluido e a superfície é o desenvolvimento da
camada-limite hidrodinâmica e da camada-limite térmica.



A convecção é chamada convecção forçada se o fluido é forçado a fluir sobre a superfície
por meios externos como ventiladores, bombas ou o próprio vento. Em contrapartida, a convecção
é chamada convecção natural (ou livre) se o movimento do fluido é causado por forças de
flutuação induzidas por diferenças de densidade, decorrentes da variação da temperatura no fluido.
A taxa de transferência de calor por convecção é proporcional à diferença de temperatura,
sendo expressa pela lei do resfriamento de Newton como:

  TThAq ss
onde:
h é o coeficiente de transferência de calor por convecção [W/m2.K];
As é a área da superfície onde ocorre troca térmica [m
2]

Em termos de fluxo, a lei de resfriamento de Newton toma a seguinte forma:
  TThq s''

Ex. (1.3) Um aquecedor elétrico encontra-se no interior de um longo cilindro de diâmetro igual a
30 mm. Quando água, a uma temperatura de 25 ºC e velocidade de 1 m/s escoa
perpendicularmente ao cilindro, a potência por unidade de comprimento necessária para manter a
superfície do cilindro a uma temperatura uniforme de 90 ºC é de 28 kW/m. Quando ar, também a
25 ºC, mas a uma velocidade de 10 m/s está escoando, a potência por unidade de comprimento
necessária para manter a mesma temperatura superficial é de 400 W/m. Calcule e compare os
coeficientes de transferência de calor por convecção para os escoamentos de água e de ar.

1.3 Radiação

Radiação é a energia emitida pela matéria sob a forma de ondas eletromagnéticas (ou
fótons) como resultado das mudanças nas configurações eletrônicas de átomos ou moléculas. Ao
contrário da condução e da convecção, a transferência de calor por radiação não exige a presença
de um meio físico ou material.
Em nossos estudos, estamos interessados em radiação térmica, que é a forma de radiação
emitida pelos corpos por causa de sua temperatura. Todo corpo com temperatura diferente de zero
emite radiação.
O fluxo de energia térmica liberado por uma superfície é conhecido como poder emissivo
E, sendo que seu limite superior é dado pela lei de Stefan-Boltzmann
4
sTE 
onde:
Ts é a temperatura da superfície [K]
σ é a constante de Stefan-Boltzmann, cujo valor é 5,67 × 10-8 W/m2.K4
O fluxo térmico emitido por uma superfície real é dado por:
4
sTE 
em que ε é uma propriedade radiante da superfície conhecida por emissividade. Um radiador ideal
(ou seja, com ε = 1) é chamado de corpo negro. O corpo negro também é um absorvedor ideal,
absorvendo toda a energia que incide sobre ele. A figura a seguir ilustra um exemplo de um corpo
negro: uma cavidade que absorve toda a radiação incidente e que após um certo tempo, passa a
emitir essa radiação para o exterior.


A taxa de transferência de calor por radiação pode ser expressa como:

 44 vizs TTAq  
Ou em termos do coeficiente de transferência de calor por radiação hr:
 vizsr TTAhq 
onde:
  22 vizsvizsr TTTTh  

Ex. (1.4) Uma tubulação de vapor de água sem isolamento térmico atravessa uma sala que está a
25 ºC. O diâmetro externo do tubo é de 70 mm, a temperatura de sua superfície é de 200 ºC e sua
emissividade é 0,8. Considerando um coeficiente de transferência de calor por convecção da
superfície para o ar de 15 W/m2.K, calcule o poder emissivo e a taxa de calor perdida pela
superfície por unidade de comprimento do tubo.
