Prova de Instalações Hidrossanitárias. Arquitetura e Urbanismo B2
Professor Leandro Martins: Uniderp Anhanguera

NOME:
Turma/Curso:

Não há necessidade de impressão das provas, podendo esta ser resolvida no WORD e reenviada ao professor.
Entretanto, a resolução pode ser feita em qualquer formato, e se impressa pode ser fotografada ou escanerizada
adequadamente e enviada ao professor da disciplina. ESCREVA O NOME NA PROVA ESCRITA!!
O envio será pela plataforma GOOGLE CLASSROOM na atividade ENVIO DE PROVA B2 e deve ser comentado o nome
completo do aluno na sessão apropriada.
¹A prova deve ser entregue até 16/06
²Os comentários ao professor podem ser feitos na sessão COMENTÁRIOS disponível no local de entrega

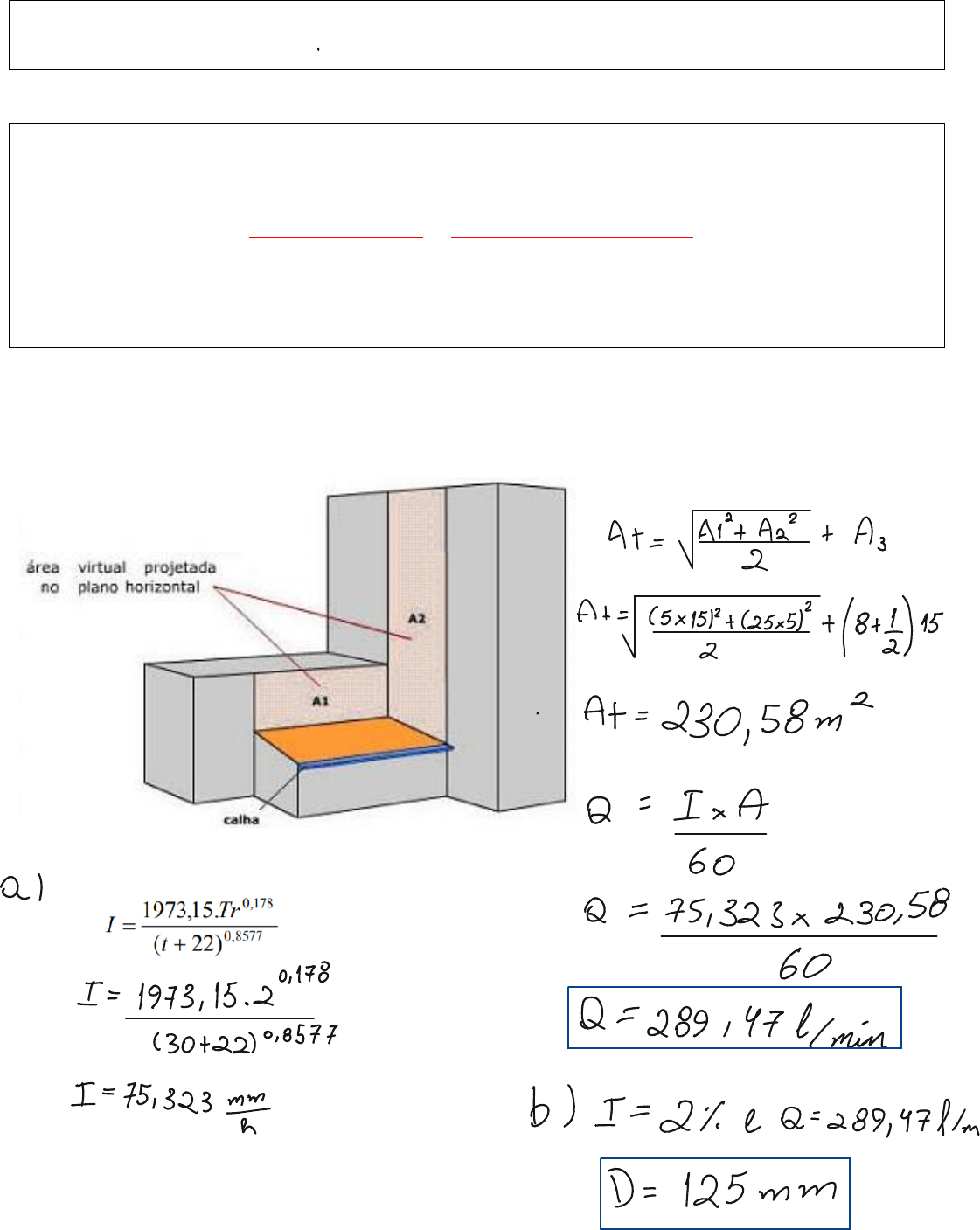

Questão 1) (1500) O edifício da imagem foi construído em Campo Grande. Sendo: A1 5x15m; A2 25x5m; e A3 8x15m
com desnível de 1m na vertical, calcule:
a. Para uma chuva de 30 minutos de duração e tempo de retorno de 2 anos, qual a vazão que passará na calha?
b. Se adotarmos uma calha de 2% de declividade, qual a dimensão dela se usarmos um formato semi-circular?













Questão 2) (2000) Para o banheiro abaixo (WC1), faça o traçado (utilizando a simbologia correta) das tubulações de
esgoto sanitário e ventilação e determine diâmetro e declividade de todas as tubulações da planta. O banheiro
possui 4 bacias sanitárias, 1 chuveiro e 7 lavatórios. O tubo de queda está localizado na parede do chuveiro, do lado
esquerdo do box. Posicione a coluna de ventilação em qualquer lugar da mesma face parede falsa do banheiro.
Esse projeto será corrigido nos detalhes! Capriche! Se o banheiro tiver chance de entupimento ou voltar cheiro, a
nota será zerada


Questão 3) (1500) Imagine que o banheiro (WC1) do exercício anterior seja de um shopping center de 5 pavimentos.
Todos os pavimentos tem 2 banheiros iguais a esse. Dimensione as tubulações de TUBO DE QUEDA (1) desses
banheiros, as COLUNAS DE VENTILAÇÃO (2) de 30m de comprimento, o PRIMEIRO SUBCOLETOR (3) e o SEGUNDO
SUBCOLETOR (4), conforme esquema abaixo:
