EXERCÍCIO DE LOCAÇÃO DE PILARES

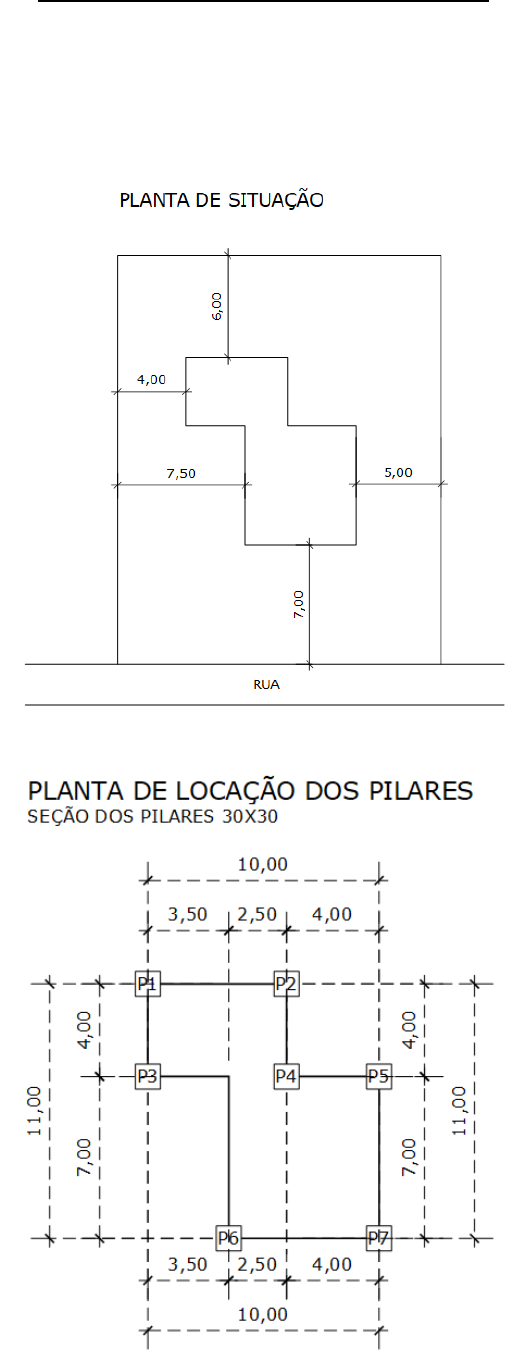

De posse da planta de situação e da planta de locação dos pilares desenhados
abaixo, descrever passo a passo os procedimentos para a locação dos pilares
no terreno.



Tendo já verificado as medidas do terreno, faz-se a locação da obra através da
planta de situação (que informa o recuo da obra no terreno em relação a aresta
da parede) e da planta de locação dos pilares (que informa a posição de cada
pilar), sendo necessário este último tipo, uma vez que optou-se locar a obra pelos
eixos dos pilares. Após isso, iniciamos a prática da locação da obra conforme os
itens abaixo:

1. Loca-se primeiramente os pilares 𝑃𝐵 e 𝑃𝐷 (verdadeiros) e 𝑃𝐴 e 𝑃𝐶 (falsos),
conforme desenho 1;

2. Loca-se o pilar 𝑃𝐴 a partir dos recuos frontais (7,15m) e lateral esquerdo
(4,15m), conforme desenhos 1 e 2. Crava-se um piquete cujo eixo
representado por um prego indicará o eixo do pilar 𝑃𝐴. A altura deste piquete
deverá ser a partir do lado superior do nível do pavimento térreo. O prego
auxiliar na amarração das mangueiras de nível.

Desenho 3.

3. Loca-se 𝑃𝐵, a partir de uma distância (10,00m) de 𝑃𝐴, paralelamente com a
divisa frontal do terreno e crava-se o segundo piquete (desenho 1 e 2);

4. Confere-se os recuos, frontal (7,15m) e lateral direito (5,15m) para 𝑃𝐵. Se os
recuos estiverem errados deve-se realizar a verificação com o projetista, e
caso estejam menores que os mínimos permitidos, a obra poderá ser
embargada.

5. Nivela-se 𝑃𝐴 e 𝑃𝐵 por meio de uma mangueira de nível, como pode ser visto
no desenho 2;
6. Estica-se uma linha de nylon entre 𝑃𝐴 e 𝑃𝐵;

7. Para locar 𝑃𝐶 perpendicularmente à 𝑃𝐵, utiliza-se o método da triangulação
dos pontos. Assim, se temos um ângulo de 90° com catetos de 3,00m e
4,00m, estes formarão uma hipotenusa de 5,00m. Logo, poderemos transferir
por exemplo, 3,00m a linha que liga 𝑃𝐵 a 𝑃𝐴, 4,00m a linha existente que liga
𝑃𝐵 a 𝑃𝐶 a uma distância de 11,00m até o novo ponto “a” do desenho 1, e
coincidam os valores de 4,00m e 5,00m, formando um triângulo retângulo;

8. Crava-se um terceiro piquete em 𝑃𝐶;

9. Nivela-se 𝑃𝐶 com 𝑃𝐵, através da mangueira de nível;

10. Confere-se os recuos lateral direito (5,15m) e de trás (6,15m);

11. Loca-se 𝑃𝐷 a partir de 𝑃𝐶 e 𝑃𝐵, utilizando-se do mesmo método de
triangulação indicado no item 7, onde 𝑃𝐷 está a 10,00m de 𝑃𝐶, paralelamente
com a divisa de trás;

12. Crava-se o quarto piquete em 𝑃𝐷 (desenho 1 e 2);

13. Nivela-se 𝑃𝐶 e 𝑃𝐷 em mangueira de nível;

14. Confere-se os recuos de trás (6,15m) e lateral esquerdo (4,15m);

15. Verifica-se 𝑃𝐷 com 𝑃𝐴, através da triangulação a uma distância de 11,00m. O
erro não poderá ser maior que alguns milímetros;

16. Monta-se o gabarito a uma distância L do retângulo formado pelos pilares 𝑃𝐴,
𝑃𝐵, 𝑃𝐶 e 𝑃𝐷. A distância L deve ser suficiente para que a execução da
fundação e de qualquer outro serviço, não danificando o gabarito. Os
piquetes do gabarito estão representados no desenho 4. Eles são interligados
por sarrafos de dimensões indicadas, que é pregado de cima para baixo,
garantindo-se o nível.

Desenho 4.

17. A montagem do gabarito deve-se obedecer a critérios do nível, esquadro e
paralelismo ao alinhamento dos pilares;

18. Estica-se uma linha entre 𝑃𝐴 e 𝑃𝐵, prolongando-a a uma distância L,
cravando-se 2 piquetes auxiliares, identificados com x, desenho 5.

19. Repete o item 13 entre os pilares 𝑃𝐵 e 𝑃𝐶, 𝑃𝐶 e 𝑃𝐷 e 𝑃𝐷 e 𝑃𝐴;

20. O sarrafo deve estar permanentemente nivelado através da mangueira de
nível com os pilares 𝑃𝐴, 𝑃𝐵, 𝑃𝐶 e 𝑃𝐷;

21. Usam-se linhas intermediárias para a cravação de piquetes intermediários,
representados por “o”, desenho 5. Os piquetes devem estar próximos a fim
de auxiliar a estabilidade do sarrafo, que serão pregados formando uma
cerca;

22. Transfere-se 𝑃𝐴, 𝑃𝐵, 𝑃𝐶 e 𝑃𝐷 ao gabarito, estendendo-se uma linha, por
exemplo, para transferir 𝑃𝐴, entre 𝑃𝐴 e 𝑃𝐵, prolongando-o até o gabarito, o
ponto de encontro é marcado com um prego, identificando as 2 projeções
laterais de 𝑃𝐴. Da mesma forma entre 𝑃𝐴 e 𝑃𝐷, identificando as 2 projeções
de 𝑃𝐴;

23. Transferir 𝑃𝐵, 𝑃𝐶 e 𝑃𝐷 ao gabarito da mesma forma que 𝑃𝐴;

24. Marcação de 𝑃4, a uma distância de (6,00m) a partir de 𝑃𝐴, na parte frontal e
de 𝑃𝐷, na parte de trás, citados da esquerda para a direita. Marca-se 𝑃4
também nas laterais a partir do alinhamento entre 𝑃𝐴 e 𝑃𝐵, onde 𝑃4 encontra-
se 7,00m do alinhamento 𝑃𝐴 e 𝑃𝐵 na lateral esquerda e direita;

25. Procede-se da merma forma para os demais pilares;

26. A tabela abaixo mostra a locação de todos os pilares a partir de 𝑃𝐴, 𝑃𝐵, 𝑃𝐶 e
𝑃𝐷:


27. Formando-se então, um sistema cartesiano, onde podemos através de linhas
de nylon e marcações feitas nos gabaritos com 2 linhas ortogonais
interceptando-se, localizar qualquer ponto, onde o ponto de entrada é o eixo
do pilar esquerdo, conforme exemplo abaixo:

Desenho 6.

28. Para evirar acúmulos de erros nas medidas, recomenda-se manter sempre o
zero da trena em um mesmo ponto;

Desenho 1.



Desenho 2.


Desenho 5.
