PUCRS. Faculdade de Engenharia. Concreto Armado 3. 2019/01
Prof. Eduardo Giugliani

1
CONSOLE CURTO
Exemplo
CONCRETO ARMADO 3

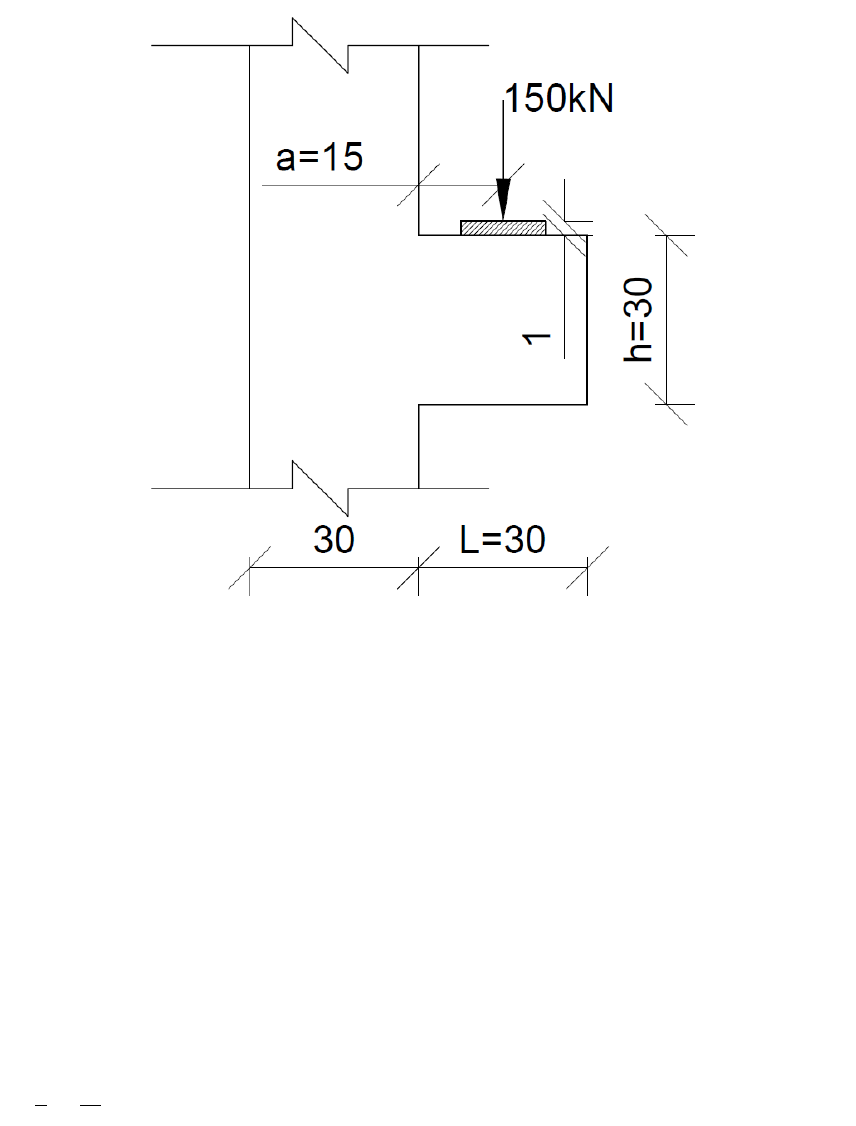

Projetar, dimensionar e detalhar o Console, considerando:

Dados:
b = 25cm
h = 30cm
d = 30 – 2,5 – ½ = 27cm
L = 30cm
Cobrimento = 2,5cm
Neoprene = 1,0cm
Øad = 10,0mm
F = 150kN


a = 15cm
fck = 30MPa
CAA I
Pré-fabricado
Cp preponderante
bv = 25cm
hv = 61cm
dv = 57cm

à 𝒂
𝒅
= $%
&'
= 0,67 > 0,5 → 𝐶𝑜𝑛𝑠𝑜𝑙𝑒	𝐶𝑢𝑟𝑡𝑜
PUCRS. Faculdade de Engenharia. Concreto Armado 3. 2019/01
Prof. Eduardo Giugliani

2
a) Solicitações de cálculo
• Fd = ɣn x ɣc x F
o ɣc = 1,4
o ɣn = 1,0 (pré-fabricado + Cp preponderante)
Fd = 1,0 x 1,4 x 150 = 210 kN
• Hd = β x Fd
o Junta neoprene: β = 0,16
Hd = 0,16 x 210 = 33,6kN

b) Verificação das tensões do concreto
• θ → θ = arctg 9:
;
< = 𝑎𝑟𝑐𝑡𝑔	 9&'
$%
< → θ = 61°
• e = en + c + Ø&
e = 1,0 + 2,5 + ½ = 4cm
• σc = ABC	D	B& =
E
FGHI	9	A:JK:	D
G
L<
C	D	(N,&	D	:)

σc =
9	&$NJPP,Q	D	 RES<
TUV	Q$°	D	&%	D	(N,&	D	&')
 = 1,85 kN/cm²
• σcv = 𝑓𝑐𝑑 = 	 ZB[$,\ =
P,N
$,\
 = 2,14kN/m²
• σc < σcv à 1,85 < 2,14kN/cm² à OK

c) As1 (armadura principal ou armadura do tirante)
• As1 = 𝑨𝒔𝒗 + 𝑨𝒔𝒉
o 𝑨𝒔𝒗 =
9𝟎,𝟏J𝒂𝒅<.𝑭𝒅
𝒇𝒚𝒅
=
9𝟎,𝟏J𝟏𝟓𝟐𝟕<.𝟐𝟏𝟎
𝟒𝟑,𝟓
= 𝟑, 𝟏𝟔𝒄𝒎²
§ fyd = 43,5kN/cm²
o 𝑨𝒔𝒉 =
𝑯𝒅
𝒇𝒚𝒅
= 𝟑𝟑,𝟔
𝟒𝟑,𝟓
= 𝟎, 𝟕𝟕𝒄𝒎²
𝑨𝒔𝟏 = 𝟑, 𝟏𝟔 + 𝟎, 𝟕𝟕 = 𝟑, 𝟗𝟑𝒄𝒎²




• ∅𝟏𝟎𝒎𝒎 = 𝒔𝒆çã𝒐	𝟎, 𝟖𝒄𝒎²
𝟑,𝟗𝟑𝒄𝒎²
𝟎,𝟖𝒄𝒎²
 = 4,9 Ø10,0 → 6 Ø10,0 (4,8cm²) à sempre número par (Laço)
				→ 3 laços Ø10 em duas camadas
Ø No caso de duas camadas, deve-se recalcular o σc para verificação
o d = h – (cobrimento + φ + espaçamento entre ferros)
d= 30 – (2,5 + 1,0 + 2,0/2) = 25,5cm
Asv AsH
PUCRS. Faculdade de Engenharia. Concreto Armado 3. 2019/01
Prof. Eduardo Giugliani

3
• ∅𝟏𝟐, 𝟓𝒎𝒎 = 𝒔𝒆çã𝒐	𝟏, 𝟐𝟓𝒄𝒎²
𝟑,𝟗𝟑𝒄𝒎²
𝟏,𝟐𝟓𝒄𝒎²
 = 3,14 Ø10,0 → 4 Ø12,5 (5,0cm²)
				→2 laços Ø12,5 em uma camada (adotado)
• Ancoragem:
o Lb Ø12,5 = 42cm
o Com gancho = 0,7.Lb = 0,7.42 = 29,4cm + gancho

d) As2 (armadura de costura ou armadura de pele)
• As2 ≥ 0,4 x Asv = 0,4 x 3,16 = 1,26 cm²
o Por face:
 𝟏,𝟐𝟔
𝟐
 = 0,6cm²/face → 4 Ø 5,0/face → 4 laços Ø 5,0 (1,60cm²)
• Espaçamento máximo:
o 𝑺𝒎á𝒙 ≤ {
𝒅
𝟓| = 𝟓, 𝟒𝒄𝒎
𝟐𝟎𝒄𝒎
𝒂 = 𝟏𝟓𝒄𝒎


e) As3 (armadura construtiva - vertical)
• 𝑨𝒔𝟑
𝒔
 ≥ 𝑨𝒔𝒘	𝒎𝒊𝒏
𝒔
 = ρw min x b = 𝟎,𝟎𝟔	𝒙	𝒇𝒄𝒌
𝟐
𝟑
𝒇𝒚𝒌𝒘
	𝒙	𝒃
o fykw = 500MPa
�TP
T
= N,NQ	D	PN
�/�
%NN
	𝑥	25 = N,N&�B�
�
B�
= 𝟐, 𝟗𝒄𝒎𝟐/𝒎
• Sabendo que:
o L = 30cm (comprimento do console)
As3 = 2,9 x L = 2,9 x 0,3 = 0,87cm² → 6 Ø 5,0 (1,2cm²) → 3 estribos Ø 5,0
