15/02/2021 Avaliação - Unidade II: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=119417&cmid=6748 1/7
Página inicial Minhas disciplinas 0122 UNIDADE II Avaliação - Unidade II
Iniciado em segunda, 8 fev 2021, 14:05
Estado Finalizada
Concluída em segunda, 15 fev 2021, 16:52
Tempo
empregado
7 dias 2 horas
Avaliar 3,00 de um máximo de 10,00(30%)
Questão 1
Completo
Atingiu 0,00 de 1,00

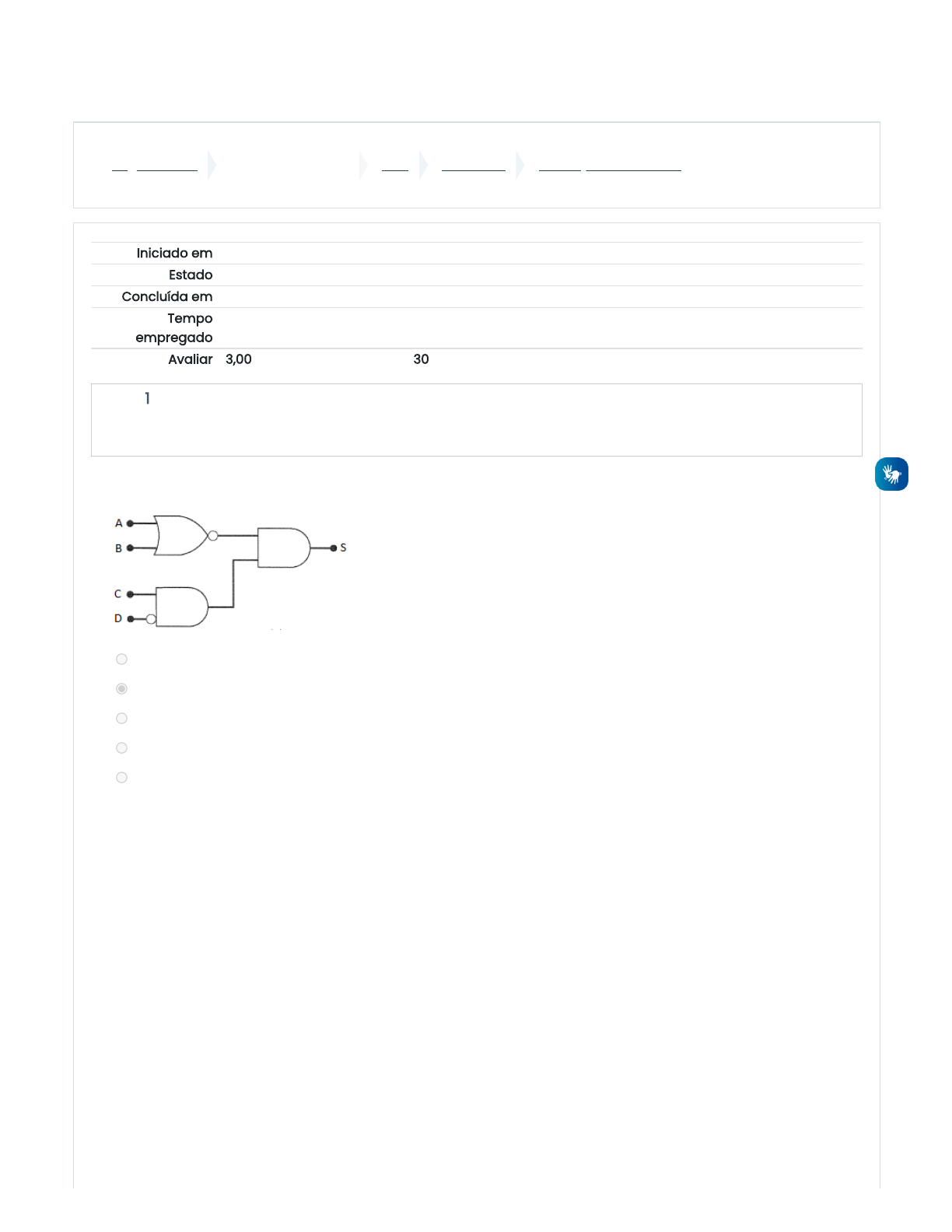

Qual a combinação de entradas ativa a saída S do circuito abaixo:
a. A= 0, B= 0, C= 1 e D = 0
b. A= 0, B= 0, C= 1 e D = 1
c. A= 1, B= 0, C= 1 e D = 0
d. A= 0, B= 1, C= 1 e D = 0
e. A= 1, B= 0, C= 1 e D = 0
A resposta correta é: A= 0, B= 0, C= 1 e D = 0.
https://ambienteonline.uninga.br/
https://ambienteonline.uninga.br/course/view.php?id=124
https://ambienteonline.uninga.br/course/view.php?id=124&section=5
https://ambienteonline.uninga.br/mod/quiz/view.php?id=6748
15/02/2021 Avaliação - Unidade II: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=119417&cmid=6748 2/7
Questão 2
Completo
Atingiu 0,00 de 1,00
Questão 3
Completo
Atingiu 0,00 de 1,00
Qual a expressão booleana para o circuito abaixo:
a.
b.
c.
d.
e.
S = ( ). ( )A+B
¯ ¯¯̄ ¯̄¯̄ ¯̄ ¯̄¯
B+C
¯ ¯¯̄¯ ¯¯̄ ¯̄¯̄ ¯̄¯̄ ¯̄
S = ( ). ( )AB
¯ ¯¯̄¯̄¯̄
BC
¯ ¯¯̄¯ ¯¯̄ ¯̄¯̄
S = ( ). ( )AB
¯ ¯¯̄¯̄¯̄
B+C
¯ ¯¯̄¯ ¯¯̄ ¯̄¯̄ ¯̄¯̄ ¯̄
S = ( ). ( )AB¯ ¯¯̄¯̄¯̄ BC¯ ¯¯̄¯̄¯̄
S = ( ). ( )A+B
¯ ¯¯̄ ¯̄¯̄ ¯̄ ¯̄¯
BC
¯ ¯¯̄¯ ¯¯̄ ¯̄¯̄
A resposta correta é: .S = ( ). ( )A+B¯ ¯¯̄ ¯̄¯̄ ¯̄ ¯̄¯ BC¯ ¯¯̄
¯ ¯¯̄ ¯̄¯̄
Qual a expressão booleana para o circuito abaixo:
a.
b.
c.
d.
e.
S = B +ABCA
¯ ¯¯̄
C
¯ ¯¯̄
S = +ABABC
¯ ¯¯̄¯̄ ¯̄ ¯̄¯
C
¯ ¯¯̄
S =AB +ABC
¯ ¯¯̄
C
¯ ¯¯̄
S = +ABCABC
¯ ¯¯̄¯̄ ¯̄ ¯̄¯
S = B +ABA¯ ¯¯̄ C¯ ¯¯̄ C¯ ¯¯̄
A resposta correta é: .S = B +ABA¯ ¯¯̄ C¯ ¯¯̄ C¯ ¯¯̄
15/02/2021 Avaliação - Unidade II: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=119417&cmid=6748 3/7
Questão 4
Completo
Atingiu 0,00 de 1,00
Questão 5
Completo
Atingiu 1,00 de 1,00
Qual a simplificação para a expressão:
a. A
b. 1
c.
d. 0
e. Não é possível simplificar.
A.A
¯ ¯¯̄
A
¯ ¯¯̄
A resposta correta é: 0.
Qual a simplificação para a expressão: B+BC
a. B
b. Não é possível simplificar.
c.
d. 1
e. 0
B
¯ ¯¯̄
A resposta correta é: B.
15/02/2021 Avaliação - Unidade II: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=119417&cmid=6748 4/7
Questão 6
Completo
Atingiu 1,00 de 1,00
Questão 7
Completo
Atingiu 1,00 de 1,00
Quantas combinações possíveis de entradas para uma porta NAND de 3 entradas, produzem uma saída nível
lógico 0.
a. 7
b. 2
c. 4
d. 1
e. 8
A resposta correta é: 1.
Quantas combinações possíveis de entradas para uma porta OR de 4 entradas, produzem uma saída nível lógico
1.
a. 12
b. 10
c. 15
d. 16
e. 8
A resposta correta é: 15.
15/02/2021 Avaliação - Unidade II: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=119417&cmid=6748 5/7
Questão 8
Completo
Atingiu 0,00 de 1,00
Questão 9
Completo
Atingiu 0,00 de 1,00
Seja duas portas lógicas de duas entradas ligadas em série, onde a saída da primeira porta entra em uma das
entradas da outra porta, assim tendo as entradas A, B e C. Se ambas forem iguais porém podendo ser portas AND
ou OR e for aplicado um sinal A=1, B=0, C=1 e a saída for S=1. Podemos afirmar que essas portas são:
a. AND.
b. Não é possível identifica-las.
c. Deveria ser aplicado o sinal A=1, B=1 e C=1 para poder identifica-las.
d. Deveria ser aplicado o sinal A=0, B=0 e C=1 para poder identifica-las.
e. OR.
A resposta correta é: OR..
Seja uma porta OR com 2 entradas, se a forma de onde de saída for igual a forma de onda de uma das entradas,
isso significa que:
a. A forma de onda de uma das entradas é a negação da outra.
b. Os níveis baixos da onda de saída não coincide com nenhuma das ondas de entrada.
c. Os níveis lógicos altos da entrada que não coincide com a saída, coincide com os níveis altos da onda de
saída.
d. Os níveis lógicos altos da entrada que não coincide com a saída, não coincidem com os níveis altos da
onda de saída.
e. Uma das entradas está em nível lógico 1 durante todo o tempo.
A resposta correta é: Os níveis lógicos altos da entrada que não coincide com a saída, coincide com os níveis
altos da onda de saída..
15/02/2021 Avaliação - Unidade II: Revisão da tentativa
https://ambienteonline.uninga.br/mod/quiz/review.php?attempt=119417&cmid=6748 6/7
Questão 10
Completo
Atingiu 0,00 de 1,00
Suponha que a entrada B da figura abaixo entre em curto com a fonte de alimentação (+ 5V), como ficará a
onda de saída após esse evento:
a. Irá para nível 0 para todo instante de tempo.
b. Irá oscilar como a onda de entrada B.
c. Permanecerá nível 1 para todo instante de tempo.
d. Irá oscilar como a entrada A.
e. Permanecerá nível 1 para todo instante de tempo.
A resposta correta é: Permanecerá nível 1 para todo instante de tempo..
