U2 - Atividade Diagnóstica – Eletromag
Questão 1
O potencial elétrico causado por uma carga elétrica pontual, com relação a um ponto de referência definido no infinito, é diretamente proporcional à carga elétrica que o origina, e inversamente proporcional à distância que separa a carga ao ponto estudado.

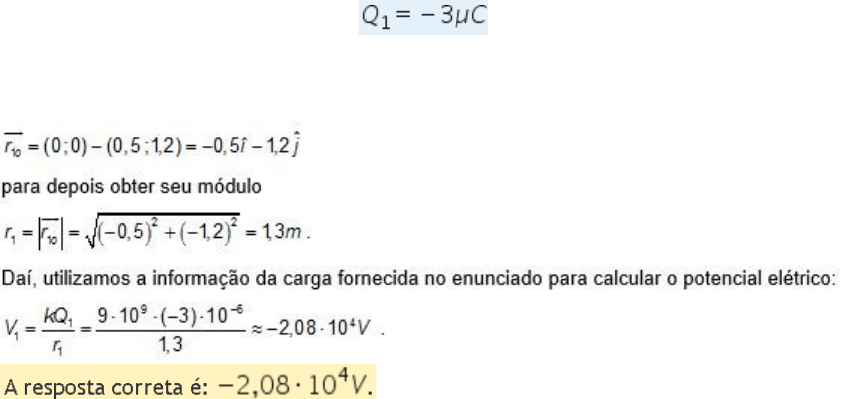

Marque a alternativa que indica qual o potencial elétrico na origem de um sistema de referências devido ao efeito de uma pequena esfera carregada com  no ponto (0,5 ; 1,2) em unidades do SI.
Escolha uma:
Precisamos iniciar obtendo a distância entre a esfera carregada e o ponto de interesse (no caso, a origem). Primeiramente, obtemos o vetor que liga os dois pontos
Questão2
Um condutor elétrico metálico, quando submetido a uma _____ em suas extremidades, possuirá uma corrente elétrica em seu interior, uma vez que os _____ com maior liberdade de movimento vão das regiões de menor _____ para as de maior _____. Essa corrente elétrica pode ser medida por um _____.
Considerando seus conhecimentos sobre grandezas elétricas, marque a alternativa que preenche corretamente as lacunas acima
Escolha uma:
a. agitação ; elétrons; campo elétrico; campo elétrico; amperímetro.
b. DDP ; elétrons; potencial elétrico; potencial elétrico; amperímetro. Correto
Um condutor elétrico metálico, quando submetido a uma diferença de potencial (DDP) em suas extremidades, possuirá uma corrente elétrica em seu interior, uma vez que os elétrons com maior liberdade de movimento vão das regiões de menor potencial elétrico para as de maior potencial elétrico. Essa corrente elétrica pode ser medida por um Amperímetro.
c. DDP ; prótons; potencial elétrico; potencial elétrico; voltímetro.
d. DDP ; elétrons; campo elétrico; campo elétrico; amperímetro.
e. agitação ; prótons; potencial elétrico; potencial elétrico; voltímetro.
Questão3
A resistência elétrica em um condutor depende da resistividade do material utilizado em sua construção, do comprimento do condutor e de sua seção transversal (área). Considere um fio elétrico que possui uma resistência elétrica igual a R.
Marque a alternativa que contém a resistência elétrica de um fio idêntico com o triplo do comprimento do fio original.
Escolha uma:
a. R/2
b. 3R Correto A resistência elétrica de um condutor é diretamente proporcional à resistividade do material do qual ele é feito, diretamente proporcional ao seu comprimento e inversamente proporcional à sua área. Desejamos a resistividade do material. Portanto:
R equals fraction numerator rho times L over denominator A end fraction
Se L rightwards arrow 3 L entao:
R apostrophe equals fraction numerator rho times 3 L over denominator A end fraction equals 3 times fraction numerator rho times L over denominator A end fraction equals 3 R
c. 2R
d. R/3
e. R
Questão 4
A resistência elétrica de um condutor é diretamente proporcional à resistividade do material do qual ele é feito, diretamente proporcional ao seu comprimento e inversamente proporcional à sua área. Um fio elétrico possui comprimento L e área da seção transversal A. Além disso, em suas extremidades é aplicada uma DDP igual a V, fazendo surgir uma corrente elétrica de intensidade I.
Marque a alternativa que contém o correto agrupamento das variáveis que resultaria na resistividade do material, caso valores numéricos fossem substituídos.
Escolha uma:
a.
b.
c.
d.
A lei de Ohm indica que a relação entre a tensão elétrica e a corrente elétrica é linear. A grandeza R não foi indicada explicitamente no enunciado. Então, precisamos relacioná-la em termos de outras variáveis indicadas:
A resistência elétrica de um condutor é diretamente proporcional à resistividade do material do qual ele é feito, diretamente proporcional ao seu comprimento e inversamente proporcional à sua área. Desejamos a resistividade do material. Portanto:
e.
