Tutorial de Instalação do eNSP

Caso os arquivos de instalação estejam apresentando problema, tente baixá-los pelo Google Drive
1. Instale o WinPcap utilizando as configurações padrão

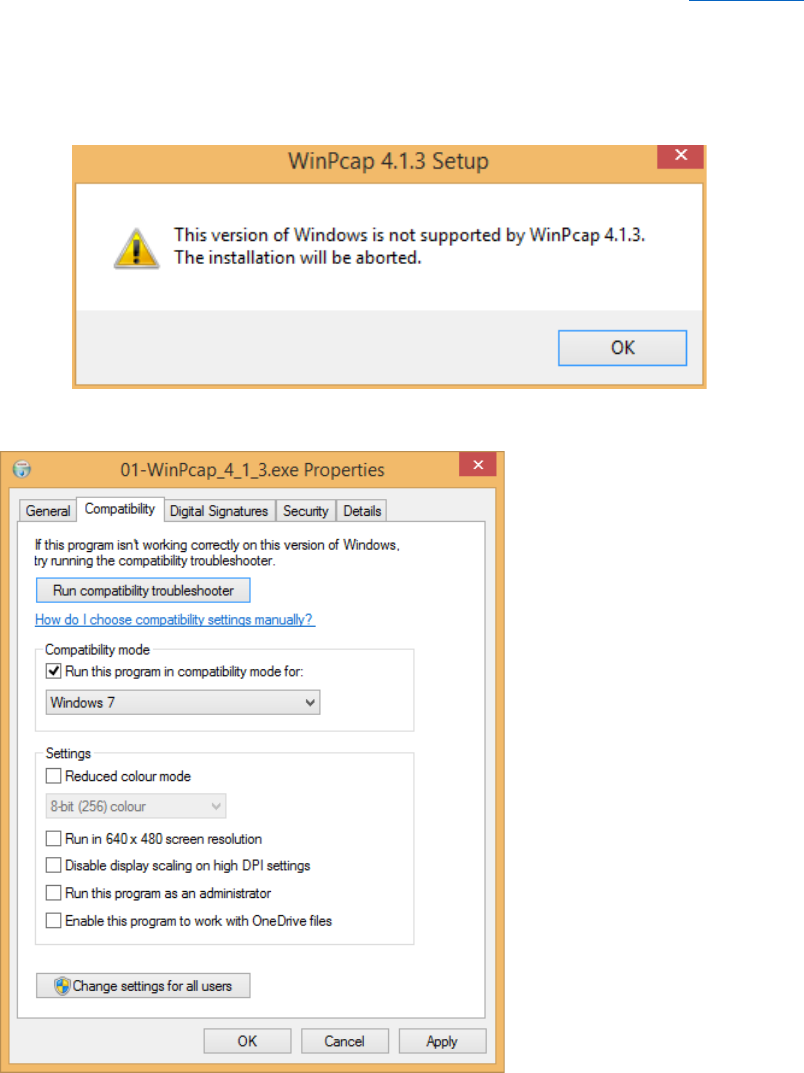

Caso a seguinte mensagem seja exibida:

Entre nas propriedades do arquivo, acesse a aba Compatibilidade e marque a opção Windows 7:




Salve as alterações e tente instalar novamente.

2. Instale o Wireshark

Prossiga na instalação até a tela a seguir:

Desmarque a opção “Install Npcap" para não sobrescrever a instalação do WinPcap que
acabamos de fazer.
Depois prossiga na instalação com as configurações padrão.

3. Instale o Virtual Box

Instale o Virtual Box utilizando as configurações padrão fornecidas pelo instalador.




4. Instale o eNSP

Prossiga na instalação até a seguinte tela:

Caso o instalador detecte corretamente os três programas instalados anteriormente, prossiga
com a instalação.

5. Teste o simulador

Após completar a instalação do eNSP, abra o programa. Assim que a janela abrir, será exibida uma
mensagem do firewall do Windows, permita o acesso em ambas redes privada e pública.
Depois de autorizar o firewall, clique no botão “New topology" no canto superior esquerdo:









Arraste um roteador AR2220 do painel esquerdo para a área em branco:


Clique com o botão direito em cima de “AR1" e clique em “Start". Após alguns segundo o roteador ficará
com uma cor azul claro.
Clique duas vezes em cima de “AR1" e verifique se o console <huawei> carrega:





Se você chegou neste console, a instalação foi completada com sucesso.

Resolução de problemas

• Caso o simulador apresente o erro 40 ao iniciar o roteador
Desinstale o Virtual Box, reinicie o computador e refaça a instalação do Virtual Box. Não é
necessário reinstalar outros programas.
Com o Virtual Box reinstalado, abra o eNSP e selecione a opção “Register Device" no menu:









É importante que a topologia esteja vazia, do contrário o registro não funciona.

Na tela de registro, selecione as opções AR_Base, AC_Base e AP_Base e clique em Register:


Prossiga com as instruções da seção “Teste o simulador" e verifique se o roteador inicia com
sucesso.





• Caso o simulador apresente o erro 41 ao iniciar o roteador

Prossiga com as instruções de registro logo acima, não é necessário reinstalar o Virtual Box.

• Caso o Windows exiba uma BSoD (Tela azul da morte) ao iniciar o roteador

Esse problema é causado pelo conflito entre o Hyper-V e o Virtual Box, para resolver, vá até o
painel de controle, opção “Programas" e escolha a opção “Ativar ou desativar recursos do Windows":


Na janela que abrir, desmarque a opção “Hyper-V" e pressione OK:



O Windows pedirá para reiniciar, após reiniciar o computador, execute novamente os passos da
seção “Teste o simulador".
