1
ARCO ELÉTRICO
Prof. Gênova
Maio de 2021
2
1. ARCO ELÉTRICO
O arco elétrico é um fenômeno que está sempre presente
por ocasião da abertura de circuitos elétricos em condições
normais de carga, através de abertura intencional, em
condições de sobrecarga ou em curto-circuito, ou mesmo
em circuitos em vazio devido o efeito capacitivo de linhas
de transmissão e redes de distribuição longas, ou devido a
corrente de desmagnetização do transformador de
potência.
3

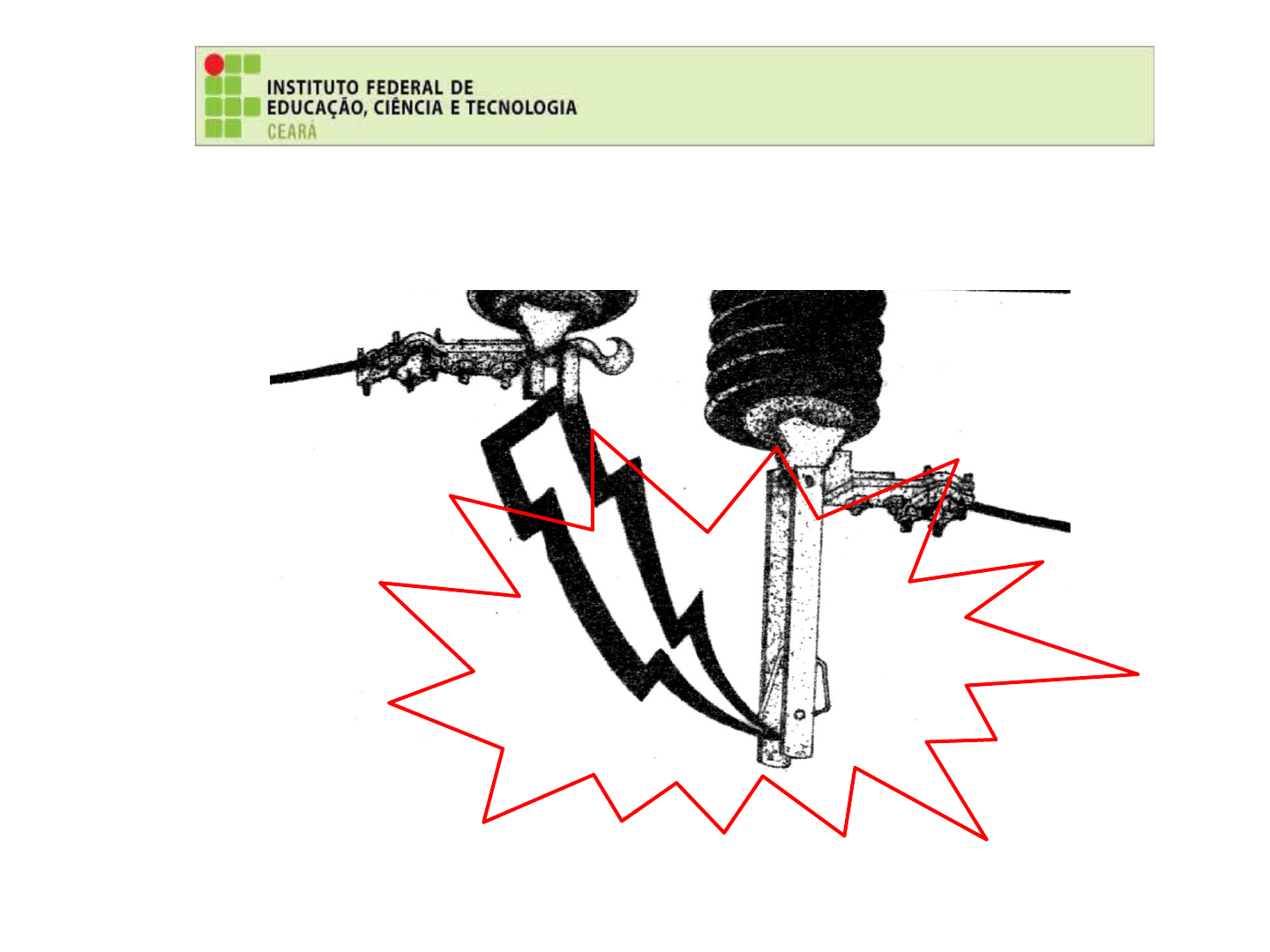

Quando um interruptor é aberto em carga, mesmo após a
separação dos contatos, a corrente continua fluindo através
do meio fortemente ionizado, forma-se então um arco
elétrico entre os contatos. A interrupção só está
definitivamente realizada quando o arco é extinto.
Como o arco tem uma temperatura muito elevada
(> 2500ºC), quanto maior o seu tempo de duração, maiores
serão os efeitos maléficos causados por ele.
4
5
Detalhe da lâmina da seccionadora sendo aberta com a
formação de um arco com temperatura em torno de
2.500° C
6
7
A temperatura do arco elétrico pode variar em função do
meio extintor a que está submetido.
Hoje em dia já é conhecido que a temperatura do arco
elétrico pode atingir valores extremamente elevados bem
superiores ao exemplo da abertura de uma seccionadora
de MT. O arco elétrico pode atingir temperaturas em
torno de 6000ºC, e no seu núcleo chega a atingir 8.000ºC
ou mais.
8
Chave seccionadora unipolar instalada em Linha de Transmissão de 69kV
9
• Desenho do diagrama unifilar do trecho das LTs
10
SE SLC
69/13,8KV
SE CCA
69/13,8KV
SE CPE (Chesf)
230/69KV
SE UMB
69/13,8KV
02M1 CPE/SLC
0
2
M
2
 C
P
E
/C
C
A
SE DID 69/13,8KV
0
2
N
1
 D
ID
/C
C
A
L
T
 D
R
V
/U
M
B
NA NANA
SBD
Chave seccionadora
fechada só com
tensão
“ Linha de transmissão sem carga, mas só com tensão onde a
abertura da seccionadora provoca o fenômeno do arco elétrico, devido
ao efeito capacitivo dos condutores da LT em relação ao solo”.
11
Chave seccionadora de uma LT sendo aberta com a Linha em vazio
12
Seccionadora de AT de uma SE sendo aberta com carga
13
14
2. Principais efeitos do arco elétrico:
2.1. Aquecimento dos contatos:
Os contatos de um interruptor são fabricados geralmente
de cobre ou ligas, de forma a oferecer menor resistência
a passagem da corrente elétrica. Quando os contatos
são atingidos pelo arco elétrico, eles aquecem e o
aumento da temperatura faz com que esses contatos
fiquem oxidados.
15
Contato fixo de uma seccionadora de 15kV
Detalhe da ponta da vara de manobra danificada pelo arco elétrico
16
17
18
O óxido de cobre é um mau condutor de corrente
elétrica.
Se o interruptor for fechado novamente, a corrente
elétrica não encontrará a mesma resistência do contato
antes da abertura do interruptor, e sim uma resistência
bem mais elevada.
As aberturas sucessivas do interruptor aumentam a
oxidação dos contatos, provocando o aumento da sua
resistência.
19
Abertura da seccionadora de 15 kV com carga e efeito do arco elétrico sobre a
lâmina da chave, isoladores, placa de codificação, viga...
20
21
2.2. Queimaduras e conjuntivite
Operadores e eletricistas que efetuam manobras em
dispositivos de interrupção da corrente elétrica devem estar
conscientes de utilizarem os EPIs necessários e se
aquele equipamento tem ou não meios de extinção do arco
elétrico e se são capazes de interromper com segurança a
corrente elétrica que está circulando no mesmo.
22
As estatísticas tem comprovado que os efeitos do arco
elétrico sobre o corpo humano, tem deixado muitos
operadores e eletricistas com lesões corporais de
consequências graves, inclusive levando ao óbito.
Os principais efeitos do arco elétrico no corpo humano são:
- Vermelhidão e irritabilidade na pele;
- Queimaduras
- Irritabilidade nos olhos, Conjuntivites (inflamação nos
olhos)
- Pode levar ao Óbito
23
Queimaduras devido ao choque elétrico: como o corpo
humano possui uma determinada resistência elétrica, a
circulação de corrente provoca calor pelo efeito joule,
produzindo queimaduras que são mais intensas nos pontos
de entrada e saída da corrente (onde a densidade de correte
é maior, pois não só a resistência da epiderme é superior a
dos tecidos internos como também há a resistência da
interface do contato). As queimaduras por choque são
profundas e podem levar à morte por insuficiência renal.
24
http://4.bp.blogspot.com/_pMxMXFn7L-4/TO1Cm9CdK6I/AAAAAAAARGw/IjNDjy1Dauc/s1600/queimadura+1%C2%BA+grau+1.jpg
25
26
Queimadura na mão
27
28
29
Conjuntivite
30
31
32
Consequência do arco elétrico pode levar o indivíduo levar um
choque podendo chegar ao óbito
• Para que o arco elétrico possa ser extinto com total
segurança, é fundamental que o meio de extinção e a
tecnologia aplicada seja escolhida de forma adequada,
além do que novas pesquisas sejam incentivadas para
que novas tecnologias surjam no decorrer do tempo,
frente a magnitude da carga que cresce dia a dia.
Meio de Extinção:
• É a tecnologia por meio do qual o arco elétrico pode ser
extinto, com toda a segurança e num tempo reduzido de
duração.
33
34
3.Tecnologia de extinção do arco elétrico
3.1. Ruptura brusca
3.2. Guarda fogo
3.3. Antenas ou chifres:
3.4. Sopro magnético:
3.5. Sopro pneumático:
3.6. Corte no óleo:
3.7. Corte a vácuo:
3.8. Corte em gás SF6:
35
3.1. Ruptura brusca
É o meio bastante utilizado na extinção do arco elétrico,
produzido pela abertura de uma chave faca. Cada lâmina da
chave é munida de uma outra lâmina de dimensões
menores, articulada na lâmina principal. As duas lâminas
são interligadas entre si por duas potentes molas. No final
da manobra do interruptor, a lâmina menor é puxada pelas
molas e abre bruscamente o circuito. A ruptura é brusca
independente da rapidez da manobra.
36
Detalhe da ruptura brusca, onde
uma lâmina auxiliar proporciona
a transferência da passagem do
arco para a mesma,
resguardando os contatos
principais, e produzindo-se a
ruptura brusca, auxiliada por um
conjunto de molas
37
3.2 Guarda fogo:
É o meio de extinção que oferece a seguinte vantagem:
Quando por ocasião da abertura do interruptor em carga,
o guarda fogo impede que os contatos principais sejam
afetados pelos efeitos do arco, pois os contatos principais
se afastam e a corrente elétrica permanece circulando
através das hastes que formam o guarda fogo.
38
39
3.3 Antenas ou chifres:
Dispositivo empregado nos interruptores de AT,
denominados de seccionadoras tripolares, comando
simultâneo do tipo chave seccionadora tripolar basculante
ou outro modelo, que possuem como meios de extinção,
as antenas e chifres. Formado por 2 hastes tipo
vergalhão, que se interpõem, quando os contatos
principais do interruptor estão fechados.
40
No momento da abertura do interruptor, os contatos
principais se afastam e a corrente passa a circular
através das hastes, que ao se afastarem uma da
outra, formam um ângulo.
O arco elétrico nasce no vértice do ângulo formado
pelas hastes e libera calor, e os contatos principais
são preservados.
41
O ar quente que assim é produzido faz subir o arco que vai
alongando-se no seu curso ascendente até a extinção.
42
3.4. Sopro magnético:
Meio de extinção do arco elétrico, normalmente utilizado
em dispositivos de baixa tensão (chaves magnéticas,
contatores, etc.). Constituído de uma bobina que
envolve um núcleo de ferro aberto, onde toda corrente
de alimentação da carga passa através dessa bobina
que produz a magnetização.
43
Os contatos principais do interruptor ficam numa
determinada posição e quando o arco nasce, por ocasião
da abertura dos contatos, as linhas de campo magnético
atravessam horizontalmente o arco soprando-o. Vide
figuras a seguir:44
45
Já para os equipamentos de disjunção de média e
alta tensão, a interrupção do arco elétrico por meio de
sopro magnético, é proporcionada por um conjunto de
peças auxiliares envolvendo outros meios de extinção
do arco, que são associadas para promover a
extinção total do arco.
46
47
48
3.5. Sopro pneumático: (Disjuntor a ar comprimido)
Meio de extinção do arco elétrico normalmente
empregado em interruptores aéreos e disjuntores. O
arco nasce entre os contatos principais de um
interruptor, e no momento de sua abertura em carga, um
jato de ar comprimido sopra o arco de baixo para cima,
e dessa forma a corrente de ar arrasta o arco que sobe,
alonga-se e finalmente apaga-se.
49
Disjuntor a ar
comprimido:
Utiliza o ar sob alta
pressão para resfriar
e extinguir o arco
elétrico.
50
51
Aspectos construtivos:
Disjuntor que utiliza o ar comprimido para extinção do
arco elétrico apresenta características construtivas, onde
o mecanismo eletropneumático além de proporcionar a
abertura e fechamento dos contatos faz a extinção do
arco elétrico, que consiste em criar um fluxo de ar sobre o
arco, fluxo este provocado por um diferencial de pressão.
Há dois tipos de câmara de extinção utilizados no
disjuntor a ar comprimido:
1) Câmara de sopro axial numa única direção;
2) Sopro axial em duas direções.
• Os disjuntores a ar comprimido são utilizados normalmente
em subestações com tensões iguais ou superior a 230KV.
Podem ser dotados individualmente de sistema de
alimentação e compressão de ar, no caso de subestações de
pequeno porte, o que não é economicamente vantajoso.
Em subestações de grande porte utiliza-se uma central de ar
comprimido responsável pelo abastecimento de todos os
disjuntores de AT da subestação, tanto para o sistema de
extinção do arco como para o mecanismo de acionamento.
São instalações de alto custo devido a própria central de ar.
A operação do disjuntor de ar comprimido é acompanhada de
um ruído intenso e intolerável quando em instalações em
áreas urbanas. Podem ser aplicados silenciadores.
• Estes disjuntores vem perdendo mercado para os disjuntores
a gás SF6.
52
Riscos de manuseio com o ar comprimido:
53
Recomendações de ATENÇÃO!
1) Não utilize o ar comprimido para
qualquer circunstância que não
seja especificada do
equipamento;
2) Nunca direcione o jato de ar
comprimido para o seu corpo ou
de qualquer outra pessoa;
3) Não utilize ar comprimido para
refrescar-se ou limpar a roupa;
4) Não brinque com o sistema de ar
comprimido!
54
Acidente com ar comprimido devido ao impacto do ar
comprimido sobre o braço!
55
Acidente com ar comprimido devido a incidência do
fluxo de ar de alta pressão sobre a pele!
56
3.6. Corte no óleo:
Consiste de um tanque cheio de óleo isolante, no qual
estão imersos os contatos de abertura do interruptor.
No momento de abertura, quando o interruptor está
sendo percorrido por uma corrente de carga ou de
defeito, os contatos móveis afastam-se dos contatos
fixos e nasce o arco elétrico.
57
Disjuntor a óleo podendo observar os dedos de contato móveis
58
O calor liberado pelo arco vaporiza certa quantidade de
óleo em volta dos contatos e cria-se uma bolsa gasosa
(rica em hidrogênio) que abafa o arco. Esta bolsa vai
aumentando de volume até explodir. No momento em
que a bolsa explode, produz uma turbulência no óleo,
afastando o óleo quente e carbonizado das proximidades
dos contatos, propiciando que o óleo frio se introduza nos
contatos e leve ao seu esfriamento.
Os resíduos provenientes da carbonização vão aos
poucos se decantando na parte inferior do tanque.
59
A ruptura em óleo surgiu no mercado quando o uso de
forças maiores levou à necessidades de aumentar as
tensões nas redes elétricas.
Os interruptores tipo faca convencional, montados
sobre bases de porcelana , já não eram capazes de
interromper as tensões maiores, e a idéia mais simples
que veio á mente foi a de mergulhar os interruptores
em uma cuba contendo óleo isolante, que já eram
usado para o isolamento e refrigeração dos
transformadores.
60
Os resultados foram notáveis, uma vez que o óleo
decomposto pelo arco elétrico, solta uma grande
quantidade de hidrogênio, e dessa forma é nesse gás
que ocorre a ruptura do arco. Acontece que o
hidrogênio é um excelente extintor de arco, com uma
baixa constante de tempo de ionização, graças
especialmente, às suas tão conhecidas propriedades
térmicas, cuja eficiência aumenta com o aumento da
pressão.
61
A formação do hidrogênio por decomposição do óleo:
É importante salientar que não foi cogitado a
construção de um interruptor abastecido por cilindros
de gás hidrogênio, tão conhecidos eram os perigos de
explosão associados ao uso das misturas de
hidrogênio com ar.
62
Processo de formação e
extinção do arco
elétrico: Abertura dos
polos de um disjuntor
a óleo, observar os
dedos de contato se
afastando.
1 = Zona de vaporização
2 = Vapor saturado
3 = Hidrogênio
4 = Vapores reaquecidos
63
O núcleo do arco, cuja temperatura pode chegar a
8000ºC ou mais, reduz a temperatura ao seu redor,
numa zona de hidrogênio, com temperaturas de 500
a 800ºC, em volta do qual se encontra uma película
de vapor reaquecido, e sobre está, se deposita uma
película de vapor saturado cuja periferia se constitui
na zona de vaporização.
64
A figura seguinte mostra o processo de ruptura do
arco no meio do óleo, quando a corrente é
atrasada da tensão próximo a 90º, considerando
nas circunstâncias mais desfavoráveis, que é no
instante em que o arco se extingue quando a
corrente passa por zero, a tensão que reaparece
entre os contatos tem seu valor máximo.
65
A curva senoidal vermelha representa a corrente
enquanto a curva azul representa a tensão. Observe
que quando a corrente passa por zero o arco é extinto,
mas a zona de gases fortemente ionizados permanece
presente, podendo ocorrer a reinguinição. O que
contribui para a extinção do arco é além da passagem
da corrente por zero, é a distância entre o contato fixo
e móvel que vai se ampliando a cada momento do
processo de desligamento do disjuntor;
66
Curva vermelha: Corrente CA
Curva azul: Tensão CA
67
Resumindo podemos dizer que a ruptura do arco
elétrico em banho de óleo apresenta as seguintes
vantagens em relação a ruptura no ar:
- Menor comprimento do arco;
- Melhor isolamento entre as partes sob tensão e entre
as partes vivas e a massa;
68
Sem dúvida as desvantagens são numerosas e
importantes:
- Inflamabilidade do óleo. E no caso de uma falha de
ruptura, o óleo isolante pode inflamar-se e provocar
grandes incêndios (pode atingir o ponto de fulgor);
- A massa de gases e ar pode ter um resultado
explosivo, e no caso do óleo inflamar pode provocar a
explosão do disjuntor ou chave;
69
70
71
Incêndio em chave a óleo de banco de capacitor na SED MGY
72
73
74
3.7. Corte a vácuo:
O vácuo é um meio de extinção do arco elétrico
bastante usado em disjuntores e religadores, com
excelentes resultados. Esse método de extinção vem
proporcionar aos equipamentos uma maior redução no
seu volume e peso, como também na diminuição das
manutenções preventivas.
A interrupção no vácuo é feita no interior de uma
câmara hermeticamente fechada, ou garrafa de vácuo,
em cujo interior se dá a interrupção.
75
Dentro dessa câmara trabalham dois contatos, sendo um
móvel e outro fixo, e no momento da abertura praticamente
não há produção de gases, o que facilita a rápida
interrupção.
A interrupção de corrente à vácuo é uma técnica bastante
original, cujas características de ruptura já foram claramente
demonstradas por volta de 1920, porém, só em 1950 é que
surgiu no mercado os primeiros interruptores à vácuo. O
princípio de funcionamento de um interruptor á vácuo é
muito diferente dos outros equipamentos.76
Religador 21M3 JMA, cujo meio de extinção utiliza a
tecnologia do vácuo, e meio isolante é o óleo.
77
78
79
Em primeiro lugar a notável rigidez dielétrica de um vácuo
não se deve aos inúmeros mecanismos auxiliares de
desaceleração que sofre os elétrons durante colisões
inelásticas com moléculas de gás, mas sim ao fato de não
haverem colisões.
Portanto, em vácuo perfeito não existe a oportunidade de
disparar, por ionização em cascata, o mecanismo da
avalanche de elétrons que levaria a perfuração dielétrica.
Na prática, o vácuo não é perfeito e em especial a
presença de elétrons modifica a situação ideal.
80
Quando uma corrente alternada é interrompida por
separação de um par de contatos em uma câmara de
vácuo, um arco surge no vapor metálico liberado pelos
contatos, e persiste até ocorrer o ponto zero da onda
senoidal de corrente. Neste instante o arco é substituído
por uma região de alta rigidez dielétrica capaz de impedir
os picos ou surtos de tensão elevados.
A maior parte do vapor metálico condensa-se sobre os
contatos e servirá ao mesmo propósito da formação de
outros arcos, em outras operações do equipamento.
81
O restante desse vapor metálico produzido, é depositado
sobre o coletor situado ao redor dos contatos para
proteger a isolação de invólucro. O período de arco não
excede a meio ciclo.
As câmaras de vácuo tem uma vantagem de serem
pequenas, com boa durabilidade para ruptura de
correntes, tendo ainda o atrativo de dispensarem
manutenção, uma vez que são lacradas para o tempo de
vida útil previstas.
82
Detalhe das câmaras de vácuo de religador de SED
83
3.8. Corte em gás SF6:
A princípio do desenvolvimento dessa tecnologia, o gás
vinha sendo empregado nos dispositivos de interrupção da
corrente elétrica em extra alta tensão. Hoje já podemos
encontrar dispositivos de disjunção que utilizam SF6 na
Média e na Alta tensão.
O SF6 é formado pelo hexafluoreto de enxofre que tem
uma forte tendência em capturar elétrons livres, e leva um
brevíssimo tempo para recombinar-se, depois de ter-se
dissociado sob a ação de um arco elétrico, como também
possui uma alta rigidez dielétrica.
84
85
Normalmente é
empregado em
disjuntores, cujo
isolamento é feito
com o gás SF6 em
baixa pressão, então
usa-se uma pressão
mais elevada para
fazer-se a
interrupção.
• O SF6 possui diversas aplicações em vários segmentos
como o industrial e médico, a seguir listamos algumas delas:
– Na indústria metalúrgica como refino e ustulação* de metais não
ferrosos;
– Na indústria eletrônica para processamento de plasma Etching;
– Na medicina utilizado em centros oftalmológicos para correção de
deslocamento de retina;
– Em aplicações elétricas como isolante em equipamentos, subestação
e/ou linhas de transmissão;
– Entre outras aplicações (ROSSETI – 1998);
– *Ustulação: é a queima de sulfetos em fornos especiais com passagem de
corrente de ar quente. A ustulação de sulfetos cujo cátion vem de um
metal de baixa eletropositividade (metal pouco reativo ou nobre) dá origem
a esse metal com desprendimento de dióxido de enxofre. Se o cátion vem
de um metal de alta eletropositividade (metal muito reativo ou não nobre)
dá origem ao óxido desse metal, com desprendimento de dióxido de
enxofre.
– *Plasma Etching é usado no processo de fabricação em componentes de
microeletrônica, circuitos integrado...
86
87
88
Histórico da evolução do interruptor a gás SF6:
A exemplo da evolução para a interrupção a óleo,
a interrupção de corrente a gás SF6 surgiu com a evolução
das cargas. O aumento constante da potência das centrais
elétricas, e por conseqüência, o aumento do porte das
subestações, levou os fabricantes de equipamentos, a
melhorar as características de ruptura de seus disjuntores, a
fim de protegê-los das elevadas correntes de curto-circuito a
que estariam sujeitos com a elevação da potência requerida.
A Westinghouse americana, pioneira da nova técnica,
realizou exame sistemático das características dos gases
adequados para extinção do arco elétrico
89
Então selecionou o hexafluoreto de enxofre (SF6) para
aplicação. Para se ter uma idéia, este é o único gás que
possui reunidas, as propriedades físicas, químicas e
elétricas favoráveis para a extinção do arco elétrico nos
equipamentos de disjunção. O hexafluoreto de enxofre é
incolor, inodoro, não tóxico e não inflamável. É um dos
compostos químicos mais estáveis, e também um dos
gases mais pesados. A 20° C e na pressão atmosférica,
sua densidade é cinco vezes a do ar.
Seu coeficiente de transmissão de calor, a pressão
atmosférica, é 1,6 vezes maior que a do ar.
90
E a uma pressão de 2 kg/cm², este coeficiente é
aproximadamente, 25 vezes a do ar (a pressão atmosférica).
Está é uma propriedade muito interessante pois facilita uma
rápida dissipação de calor e reduz, o aumento de temperatura
de equilíbrio.
O SF6 é um gás halogênio, onde um dos elementos químicos
do composto pertence a coluna 7A, de caráter não metálico
crescente, de baixo para cima na coluna da tabela periódica,
onde o Flúor possui este característica mais forte. A estrutura
molecular compreende um átomo de enxofre central unido a
seis átomos de flúor dispostos nos vértices de um octaedro em
distribuição espacial.
91
92
Molécula de Hexafluoreto de enxofre
93
Subestação blindada com isolamento a gás SF6
https://www.bing.com/images/search?q=SF6&view=detailv2&&id=9E8FF8DF62F7DDF9904E7F5A97CF7EF2CA2A6AFE&selectedIndex=68&ccid=YWBcG1PV&simid=608015800864016491&thid=OIP.M61605c1b53d578c8804cd0271a16febfo0
94
O SF6 é uma das substâncias mais inertes conhecidas.
Não ataca nenhuma estrutura do material que constitui o
equipamento, a temperaturas inferiores a 500° C, e
permanece estável a temperaturas as quais o óleo se
oxida e se decompõe.
A rigidez dielétrica do gás hexafluoreto de enxofre, a
pressão atmosférica, é duas vezes maior do que a do ar.
95

A rigidez dielétrica do SF6,
à pressão atmosférica, é
30% menor do que a do
óleo, e aumenta
rapidamente,
exponencialmente, com o
acréscimo de pressão.
Alcança um valor igual ao
do óleo a uma pressão de
0,65 kg/cm², e a 1,25
kg/cm², a rigidez dielétrica
do SF6 é aproximadamente
15% maior do que a do
óleo(105x1,15=120kV).
96
97
Bocal
98
Disjuntor a SF6 em pátio de Subestação
99
4. Ferramenta utilizada para abertura de chaves para
extinção do arco elétrico:
Ferramenta portátil de interrupção sob carga que
proporciona o seccionamento ideal para o sistema de
distribuição (LOADBUSTER).
Utiliza a tecnologia de corte do arco elétrico no vácuo, e
para isso é constituída de uma garrafa de vácuo com
contatos fixo e móvel.
100Maleta para acondicionamento da ferramenta “Loadbuster”
101
A ferramenta Loadbuster deve ser usada, acoplada a vara
de manobra, para abertura de chaves seccionadoras de
ramal ou de trecho da linha tronco, ou chaves fusíveis de
ramal ou de transformador de distribuição de forma que não
é necessário o desligamento do disjuntor ou religador da
subestação distribuidora para efetuar a abertura de um
ramal ou de um transformador de distribuição.
Torna as manobras para este tipo de atendimento muito
mais flexível, versátil e independente da operação do
equipamento de disjunção na subestação distribuidora,
evitando dessa forma maiores transtornos para os demais
consumidores alimentados por aquele circuito.
102
103
A ferramenta Loadbuster da S&C pode também interromper as
correntes de magnetização de transformadores associados, as
correntes de carregamento de redes aéreas e correntes de
carregamento de cabos, além de possibilitar manobrar banco
de capacitores tipicamente instalados em sistemas de
distribuição. Os contatos da chave de manobra são poupados,
pois o arco elétrico é interrompido e extinto dentroda garrafa de
vácuo da ferramenta tornando a abertura e o seccionamento
visível do circuito. No instante do corte, o arco elétrico é
desviado dos contatos da chave para os contatos da ferramenta
passando então pela garrafa de vácuo, que é o ambiente
propício para a sua extinção.
104
105
106
107
A ferramenta para
interrupção sob carga
de fabricação da S&C
Electric do Brasil Ltda, é
denominada de
“Ferramenta
Loadbuster” (destruidor
de carga=arco).
108
Abertura de chave fusível com a ferramenta Loadbuster
Loadbuster acoplada a vara de manobra e ao gancho e
olhal da chave fusível
109
Momento da abertura em que o cartucho fenolite da chave
fusível, já se encontra desconectado do contato fixo e o
circuito elétrico tem continuidade através da ferramenta
Loadbuster até o corte do arco no vácuo.
110
Chave fusível desligada através da ferramenta Loadbuster
111
Detalhe do contador de operação da ferramenta Loadbuster
112
O número de operações da ferramenta é controlado por um
contator numérico instalado na cabeça do equipamento de
forma que a cada aplicação o operador pode conferir e
monitorar através da leitura direta qual o número de
operações que a ferramenta já efetuou.
Quando atingir o número recomendado de operações,
que deverá ser entre 1500 a 2000 operações, entre
paradas programadas, deve ser indisponibilizada e
encaminhada para a devida manutenção.
O modelo de 14,4/25KV nominal e 27KV máximo, pode
interromper até 600A nominal e 900A máximo.
113
Estrutura primária de distribuição – N3.1CS Derivação unilateral com
chave seccionadora unipolar de 15kV
5. Abertura de chaves seccionadora e fusível unipolar
com carga, sem o uso da ferramenta Loadbuster:
1a
2a
3a
Em certas ocasiões de intervenção na rede de distribuição,
nem sempre é possível utilizar a ferramenta adequada, e
quando é necessário realizar a abertura das chaves,
devem ser atendidos os seguintes procedimentos de
planejamento, conhecimento técnico e de segurança do
trabalho:
1- Utilizar todos os EPIs (Equipamento de proteção individual)
indicados para a intervenção: Fardamento retardante de
chama, capacete aba total ou frontal com jugular, bota de
eletricista, luva isolante de borracha, luva de vaqueta para
proteção da luva de borracha e óculos de segurança (lente
escura);
2-Utilizar todos os EPCs (Equipamentos de proteção coletiva)
indicados na intervenção: Vara de manobra, escada
singela ou extensível, detetor de tensão, cone de
sinalização, corrente de isolamento da área;
114
3- Observar que num circuito trifásico o maior arco ocorre
quando da abertura da 2ª chave;
4- Observar que as chaves unipolares montadas na cruzeta,
estão instaladas de forma não simétrica em relação as três
fases, ou seja. Duas chaves posicionadas de um lado da
cruzeta e mais próximas enquanto a 3ª chave se encontra
montada na extremidade oposta da cruzeta, mais distante;
5- Planejar para abrir as chaves no período de carga leve, ou
nas primeiras horas da manhã e atender a seguinte
sequência de manobra das chaves:
1° Abrir a chave mais próxima da do meio;
2° Abrir a chave mais distante da do meio;
3° Abrir a chave do meio;
115
116
1a
2a
3a
• A sequencia de fechamento das chaves deve ser inversa a
da de abertura:
1° Fechar a chave do meio
2° Fechar a chave mais distante da do meio
3° Fechar a chave mais próxima da do meio
Para estrutura de transformador seguir a mesma
sequência de manobra, e sempre observando quais as
chaves que estão montadas mais próximas e a mais
distante.
Outro ponto importante no caso de estruturas de
transformador, principalmente se o transformador é na
zona rural, no caso de desligamento, primeiro deve ser
desligado o disjuntor geral de BT e realizar a abertura das
chaves primárias só com tensão na mesma sequencia
anteriormente descrita. 117
118
1a
3a
2a
• Fenômeno do ARC FLASH
• Arc flash são clarões que surgem
subitamente num equipamento elétrico
(subestação, Linha de transmissão, Rede
de distribuição, conexões, cabos,
barramentos, disjuntores, religadores,
chaves, quadros elétricos, etc.) liberando
grande quantidade de calor e energia
causados pelo arco elétrico, podendo
provocar consequências danosas de
grande vulto a pessoas e bens.
119
120
121
122
123
124
Todo dia algum
eletricista é
severamente ferido
pela ocorrência do
arco flash. flash
125
126
127
128
RESUMO: Arco Elétrico
• Fenômeno que está sempre presente na abertura de circuitos elétricos;
• Meio de Extinção:É a tecnologia por meio do qual o arco elétrico pode ser
extinto, com toda a segurança e num tempo reduzido de duração.
• Principais efeitos do arco elétrico:
– Aquecimento e oxidação dos contatos, danificação de peças,
componentes de chaves, isoladores, vara de manobra, etc;
– Vermelhidão, irritabilidade na pele, queimaduras, conjuntivite, choque
elétrico, óbito;
• Principais tecnologias utilizadas:
– 1°) Ruptura brusca, 2º) guarda fogo, 3°) antenas e chifres,
4°) sopro pneumático (ar comprimido) , 5°) sopro magnético,
6°) corte no óleo, 7°) corte no vácuo, 8°) corte no SF6;
– Procedimento de abertura de chaves unipolar com carga, da rede de
distribuição, sem o uso da ferramenta load-buster. Buscar o horário de
carga leve e na seguinte sequência de abertura:
1° Abrir a chave mais próxima da do meio;
2° Abrir a chave mais distante da do meio;
3° Abrir a chave do meio; 129
IFCE-Maio/2019
1ª
2ª 3ª
130
5. Bibliografia
- Apostilha-tecnologia dos disjuntores COELCE- DETRE
- Apostilha de Sistemas de Potência e Subestação – Prof. Gênova-IFCE
- Catalogo de disjuntor PVO de MT Begin
- Manual de operação e manutenção do Disjuntor à gás SF6 SFEL,72,5 KV
- Manual de operação e manutenção do Disjuntor à gás SF6, SB6 72,5 KV
- Especificação Técnica – ET de disjuntores 15 KV – COELCE
- Estaciones de Transformacion y Distribuicion, Proteccion de Sistemas Electricos-
Coleção CEAC;
- Manual de Equipamentos Elétricos – João Mamede Filho - LTC
- Catálogo - Disjuntor PVO extraível 15 KV AEG
- Catálogo - Disjuntor PVO extraível 15 KV Sprescher Energie
- Manual do Disjuntor PVO em cubículo metálico 15KV SIEMENS
- Catálogo - Disjuntor à vácuo, extraível, 15 KV AEG
- Manual do Disjuntor à vácuo p/ Bco. capacitor, 15 KV - EMA
- Catálogo - Disjuntor à gás SF6 para 230 KV GEC Switchear;
- Filme de arco elétrico quando da abertura da chave unipolar de 72,5KV da LT
SLC/DRV-UMB, só com tensão (sem carga);
-Filme de incêndio em TC de 69KV na SE PAP;
- Filme de incêndio em chave à óleo do Banco de Capacitores na SE MGY;
