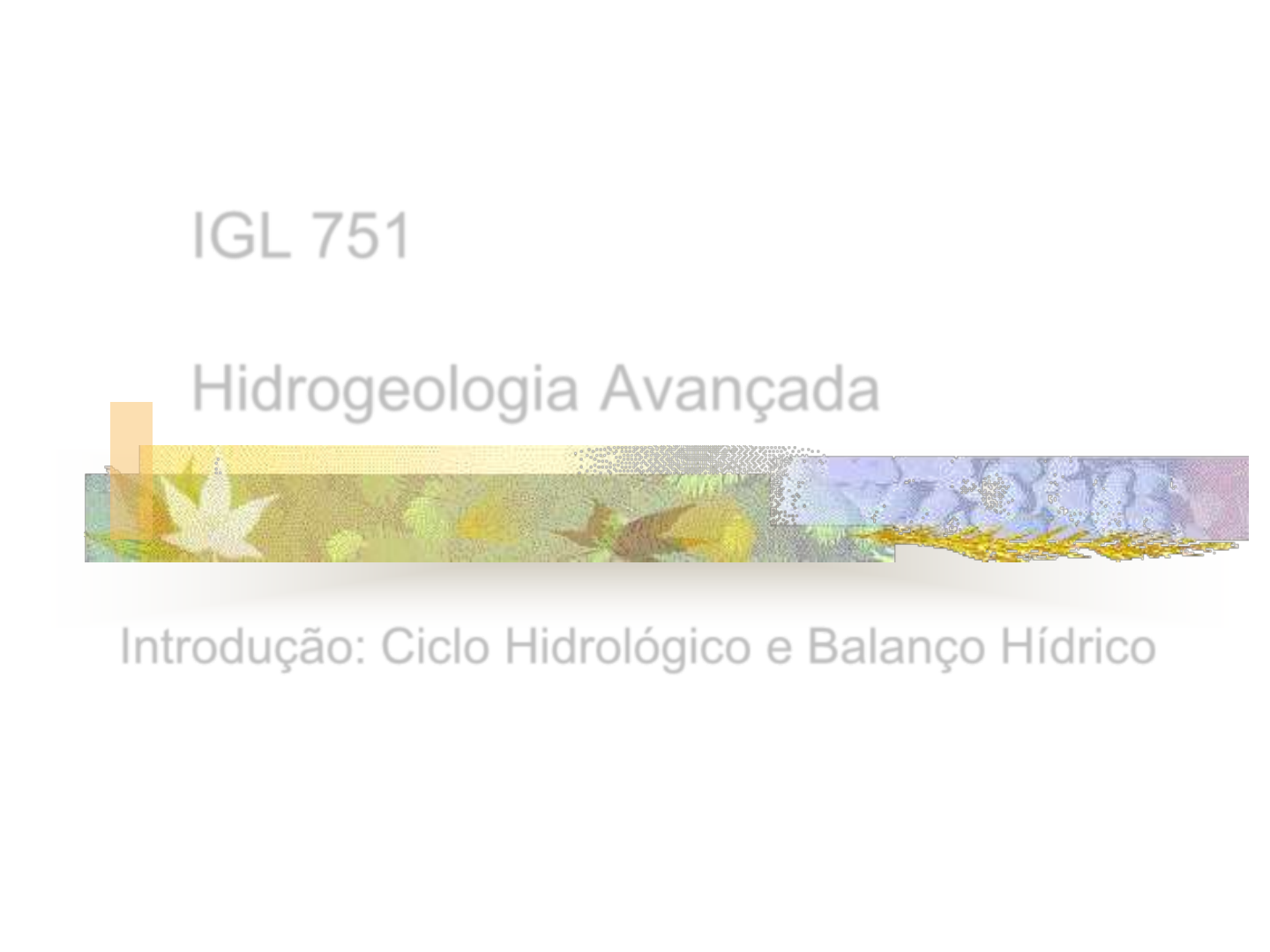

IGL 751
Hidrogeologia Avançada
Prof. Gerson Cardoso da Silva Jr.
Programa de Pós-Graduação em Geologia
Universidade Federal do Rio de Janeiro
Introdução: Ciclo Hidrológico e Balanço Hídrico
Aulas
 Terças-feiras a partir de 13/07 até final de
setembro/2021(*)
 13:30h - 17:30h
IGL-751 Hidrogeologia Avançada
Composição e Avaliação (pode mudar)
 Seminário/Apresentação 60%
 Exercícios 30%
 Leitura/Revisão Artigos 10%
(*) prazo modificado para data a determinar
Conteúdo
 1ª parte - Introdução
 2ª parte - Hidráulica subterrânea
 3ª parte - Modelagem de aquíferos aplicada à gestão
de recursos hídricos
 Seminário: apresentação e discussão (1aula)
Bibliografia básica
 CPRM 2008. Hidrogeologia: conceitos e aplicações. Eds. Feitosa e Manoel Fº. 3ª
Ed. CPRM/UFPE. 812 p.
 CUSTODIO, E., LLAMAS, M.R. (1983) Hidrología Subterránea Ed. Omega,
Barcelona. 2350p.
 FETTER, C.W. (2001) Applied Hydrogeology E. Merrils 4th Ed. 598 p.
 FREEZE, R.A.; CHERRY, J.A. (1979) Groundwater Ed. Prentice Hall, Inc. Montreal
604 p.
 de MARSILY, G. 1986. Quantitative Hydrogeology: Groundwater Hydrology for
Engineers. Academic Press, San Diego, 440 p.
 THANGARAJAN, M.; SINGH, V. P. 2016 Groundwater Assessment, Modeling, and
Management. Taylor & Francis, Boca Raton, 511 p.
 REVISTAS TÉCNICAS ESPECIALIZADAS
 Water Resources Research (American Geophysical Union)
 Journal of Hydrology (Elsevier)
 Ground Water (Assoc. of Groundwater Scient. And Engin.)
 Hydrogeology Journal (IAH/AIH)
 outros
 Ramo da Geologia que estuda o comportamento,
distribuição e movimento das águas terrestres nas
diferentes formações geológicas; a interação
mecânica, química e termal da água com o meio
poroso e o transporte de energia, partículas e
compostos químicos pelo fluxo.
 A HIDROLOGIA é a ciência que trata das águas da
Terra, sua circulação, distribuição, propriedades
físicas e químicas e sua relação com o meio ambiente.
A água subterrânea é parte desse universo e,
consequentemente, a Hidrogeologia é um ramo da
hidrologia, bem como o é da GEOLOGIA.
Hidrogeologia
Domenico & Schwartz, 1997
Abordagem filosófica da Hidrogeologia
 Hidrogeologia: resolver problemas com dados
escassos.
 Em alguns casos, não se tem nenhum dado!
 Em alguns casos os dados são ruins.
 O pensamento critico é fundamental.
Hidrogeologia Avançada
 Aspectos de Hidrogeologia Física em nível de pós-
graduação.
 O objetivo é melhorar o conhecimento dos estudantes
sobre o assunto além do nível introdutório, desenvolvendo
a compreensão das bases teóricas e matemáticas de
condições de contorno e cálculo dos parâmetros do
aquífero (condutividade hidráulica, coeficiente de
armazenamento e transmissividade).
 Desenvolver a habilidade de usar métodos de análise de
parâmetros do aquífero, incluindo métodos gráficos e
informáticos, para resolver problemas do mundo real.
 Supõe-se um conhecimento mínimo prévio das disciplinas
que constituem a base teórica da Hidrogeologia.
Distribuição Global da Água
Aproximadamente 29% dos
recursos de água doce do
mundo estão em aquíferos
Uso mundial de água por continentes nos últimos 110 anos e projeção de aumento
de consumo. Fonte: World Res. SIM Center, 2012.
Demanda agrícola
Uso da água subterrânea
 Exemplos: Áustria (99%) e Dinamarca (98%) utilizam
água subterrânea como fonte de água potável.
 Índia, China, Bangladesh, Tailândia, Indonésia e Vietnã:
mais de 50% das fontes potáveis são provenientes dos
aquíferos.
 Suíça, Portugal, Itália e Alemanha: água subterrânea
para mais de 70% das necessidades (Eurostat, 1997).
 EUA (USEPA, 2004): média americana para o uso da
água subterrânea com fins domésticos de 28%. Outras
estimativas falam de 40% (Assoc. Nac. Águas
Subterrâneas – EUA
 Muitos Estados e cidades dependem deste recurso (ex.: Havaí  95%
de suas necessidades; áreas rurais, 96% da água doméstica provêm da
água subterrânea).
 Na região Ásia-Pacífico, 32% da população dependem
da água subterrânea; na Europa, 75%; na América
Latina, 29%; e na Austrália, 15%.
Rebaixamento
desde o início do
bombeamento
Uso da água subterrânea
 No Brasil, estima-se que a água subterrânea responda
por cerca de 20% do consumo nacional (em termos de
volume) e que 52% dos 5570 municípios brasileiros são
abastecidos total (36%) ou parcialmente (16%) por
águas subterrâneas (Fonte: Instituto Trata Brasil, 2019).
Uso da água subterrânea: Brasil
Uso da água subterrânea: Ex.: SP
Uso da água subterrânea: Ex.: SP
Fonte: CETESB, 2003
O CICLO
HIDROLÓGICO
O Ciclo Hidrológico
Os controles do clima na Terra
Classif. Köppen:
A - tropical úmido
B - seco
C - úmido de altitudes
médias, inverno suave
D - úmido de altitudes
médias, inverno severo
E - polar
Latitude
Os controles do clima na Terra
Altitude
Os controles do clima na Terra
Acompanhando o Movimento da
Água na Atmosfera
Acompanhando o Movimento da
Água na Atmosfera
Balanço de (Massa) de água
 Entrada – Saída = Variação do Armazenamento
E – S = DH
 Fórmula Geral
 Usualmente para um dado intervalo de tempo
 Muitas formas de dividir os componentes
 Diferentes reservatórios podem ser considerados
Balanço Hídrico
 Objetivos:
 Avaliação quantitativa espacial e temporal dos
recursos hídricos;
 Orientar para a utilização racional, controle e
redistribuição dos recursos hídricos no tempo e no
espaço;
 Fazer uma previsão dos impactos ambientais
causados pela intervenção humana (irrigação,
obras de engenharia; entrada de poluentes).
Balanço Hídrico
 O ciclo hidrológico em uma bacia pode ser representado
pela equação do balanço hídrico (elaborada em detalhe):
 E = P + Qse + Qte
 S = ETR + Qss + Qts
 Onde:
 E=entrada; P=precipitação; Qse=vazão superficial de
entrada; Qte=vazão subterrânea de entrada;
 S=saída; ETR=evapotranspiração real; Qss=vazão
superficial de saída; Qts=vazão subterrânea de saída
Balanço Hídrico em sistemas
subterrâneos
 Equação do balanço hídrico – detalhe
E = IP + IR + Qte + Qe + RA
S = DR + ET + Qts + Qs + Qm + B
Onde:
IP=infiltração da chuva; IR= infiltração dos rios e lagos;
Qte=vazão subterrânea entrante lateral; Qe=vazão
subterrânea entrante de outros aquíferos; RA=recarga
artificial;
DR=saída de água para rios ou mar; ET=evapotranspiração
real do terreno; Qts=vazão subterrânea saída lateral;
Qs=vazão subterrânea saída para outros aquíferos;
Qm=saída por fonte manancial; B=bombeamento
Mapa...
SWo
GWo
SWi
GWi
PET
Balanço de (Massa) de água
 Principais componentes:
 Recarga (R)
 Influxo (Qin)
 Transpiração (T)
 Saída (Qout)
 R + Qin – T – Qout = Mudança no
armazenamento (DS)
Componentes do Balanço Hídrico
(‘etapas’ do ciclo hidrológico)
 Condensação + Precipitação
 Interceptação
 Evaporação + Transpiração
 Infiltração + Percolação
 Runoff (escoamento superficial e
subterrâneo)
Condensação
 Partículas de vapor de água subindo pelo ar.
 Quando o ar esfria o vapor condensa formando
nuvens.
 O ar quente contém mais vapor de agua que o ar
frio.
 A quantidade de água no ar é chamada de umidade
Gaines, 2005
Condensação e Precipitação
http://www.srs.fs.usda.gov/gallery/images/5_rain_gauge.jpg
Medição da Precipitação
Precipitação pluviométrica:
origem
Chuva convectiva
Chuva frontal
Chuva orográfica
Precipitação - medição
Pluviômetro “Ville de Paris”
Superfície receptora:
• Ville de Paris: 400 cm2
• Paulista: 500 cm2
• Casella: 200 cm2
• Snowdon 125 cm2
Fonte: UFPR, 2010
Precipitação - PROCESSAMENTOS DE
DADOS PLUVIOMÉTRICOS
Precipitação - PROCESSAMENTOS DE
DADOS PLUVIOMÉTRICOS
Precipitação – período de retorno
•O período de retorno (ou tempo de
recorrência) de um evento é o tempo
médio (em anos) em que esse evento
é superado ou igualado pelo menos
uma vez
• É importante salientar o caráter não-
cíclico dos eventos randômicos,ou
seja, uma enchente com período de
retorno de 100 anos (que ocorre, em
média, a cada 100 anos) pode
ocorrer no próximo ano, ou pode não
ocorrer nos próximos 200 anos, ou
ainda pode ser superada diversas
vezes nos próximos 100 anos).
Precipitação - ANÁLISE ESTATÍSTICA
• Em projetos de engenharia (vertedouros de barragens, canais, etc.) e
planejamento do uso do solo é importante conhecer o período de retorno
(ou tempo de recorrência) de eventos climáticos, que é o tempo médio
(em anos) em que esse evento é superado ou igualado pelo menos uma
vez. Trata-se de análise estatística da magnitude das chuvas observadas
nos pluviômetros ao longo do tempo, verificando-se sua frequência.
• Método California: 𝑝 =
𝑚
𝑛
• Método Kimbal: 𝑝 =
𝑚
𝑛+1
Onde:
p = probabilidade do evento ser igualado ou superado
m = nº de vezes em que o valor é superado
n = nº total de observações
T = tempo de retorno (em geral anos)
• Para grandes períodos de retorno, as observações deverão ser
ajustadas a uma distribuição de probabilidades, de modo que o cálculo
da probabilidade possa ser efetuado de modo mais correto
Precipitação:
período de retorno
• Ex.: Araújo et al. (2017) se a
probabilidade de ser igualada
ou excedida for de 40%, (p =
0,4) o período de retorno é:
T = 1/p = 1/0,4 = 2,5 anos.
Precipitação - Série Anual X Série Parcial
• Os dados podem estar dispostos em dois tipos de séries: séries
anuais (de valores máximos anuais) e séries parciais (aquelas que
apresentam valores superiores a uma certa base).
• Escolha: Depende do projeto:
• Anual: apenas o valor máximo de cada ano
• Ex.: vertedouros de barragens: onde o valor máximo é que importa, uma
vez que a obra já está comprometida quando da sua ocorrência, não
mais importando o segundo ou terceiro maiores valores.
• Parcial: valores acima de determinado patamar: até mais de um valor
para um mesmo ano.
• Não se pode esperar que os dados desse tipo de série se ajustem a
uma distribuição de probabilidades.
• Ex.: danos em fundações de pontes causadas pela repetição de
enchentes.
1. Média Aritmética
2. Método de Thiessen
3. Método das Isoietas
Precipitação: cálculo da distribuição
Precipitação - Métodos
1) Média Aritmética
Calcular a média aritmética de todos os postos situados dentro
da área de estudo.
É o de maior simplicidade, porém apresenta algumas restrições
quanto ao seu uso, tais como:
- os postos devem ser uniformemente distribuídos,
- os valores de cada posto devem estar próximos ao da média
e o relevo deve ser o mais plano possível.
A precipitação média sobre a bacia é calculada por:
Precipitação - Método de Thiessen
2) Método de Thiessen
Pode ser usado para aparelhos não uniformemente distribuídos,
uma vez que o mesmo pondera os valores obtidos em cada posto por sua
zona de influência, como se segue:
1. De posse do mapa da bacia hidrográfica unir os postos
pluviométricos adjacentes por linhas retas.
2. Traçar as mediatrizes dessas retas formando polígonos.
3. Os lados dos polígonos são os limites das áreas de influência de
cada estação.
P1: 48mm - Área = 2,08 km²
P2: 75mm - Área = 1,45 km²
P3: 95mm - Área = 2,32 km²
P4: 90mm - Área = 2,00 km²
P5: 91mm - Área = 1,08 km²
P6: 82mm - Área = 2,27 km²
P7: 88mm - Área = 2,12 km²
1º Passo: unir os postos
Pluviométricos mais próximos
entre SI, sem cruzar linhas
Precipitação - Método de Thiessen
Yoshizane (2010) - Unicamp
P1: 48mm - Área = 2,08 km²
P2: 75mm - Área = 1,45 km²
P3: 95mm - Área = 2,32 km²
P4: 90mm - Área = 2,00 km²
P5: 91mm - Área = 1,08 km²
P6: 82mm - Área = 2,27 km²
P7: 88mm - Área = 2,12 km²
2º Passo: Marcar a mediana
de todas as retas do passo
anterior e unir de forma
radial pelo posto mais central
Yoshizane (2010) - Unicamp
Precipitação - Método de Thiessen
P1: 48mm - Área = 2,08 km²
P2: 75mm - Área = 1,45 km²
P3: 95mm - Área = 2,32 km²
P4: 90mm - Área = 2,00 km²
P5: 91mm - Área = 1,08 km²
P6: 82mm - Área = 2,27 km²
P7: 88mm - Área = 2,12 km²
3º Passo: Marcar a mediana
de todas as retas radiais,
traçadas no passo anterior, e
note que a área de influência
do posto central, já se
configura neste passo.
Yoshizane (2010) - Unicamp
Precipitação - Método de Thiessen
P1: 48mm - Área = 2,08 km²
P2: 75mm - Área = 1,45 km²
P3: 95mm - Área = 2,32 km²
P4: 90mm - Área = 2,00 km²
P5: 91mm - Área = 1,08 km²
P6: 82mm - Área = 2,27 km²
P7: 88mm - Área = 2,12 km²
4º Passo: Definir e determinar
a área de influência dos
demais postos, salientando
com cores ou hachuras:
OBS: Neste modelo, a área já
está determinada, mas, na prática,
é necessário determinar
Yoshizane (2010) - Unicamp
Precipitação - Método de Thiessen
DBHydro
Estações de
chuva da Flórida
 Aproximadamente
600 estações
0
200000
400000
600000
800000
1000000
1200000
1400000
1600000
1800000
2000000
0 200000 400000 600000 800000 1000000 1200000
http://sflwww.er.usgs.gov/sfrsf/rooms/hydrology/compete/obspatialmapx.jpg
DBHydro
Estações de
chuva da Flórida
Precipitação: método das isoietas
Considerado o mais preciso. Dificuldade: traçado desta curvas,
que requer sensibilidade do analista.
1. Traçado de ISOIETAS - linhas de mesma precipitação - com base nos postos
pluviométricos existentes; (procedimento semelhante ao das curvas de nível)
2. Calcular para cada par sucessivo de isoietas o valor médio da altura de chuva
precipitada na área da interisoieta.
3. Medir as áreas entre isoietas (SURFER, planímetro, ArcGis, etc.)
4. Calcular a média ponderada do passo 2, tomando como peso a área medida
correspondente.
Componentes do Ciclo Hidrológico
 Condensação + Precipitação
 Interceptação
 Evaporação + Transpiração
 Infiltração + Percolação
 Runoff (escoamento superficial e
subterrâneo)
Interceptação
 De uma chuva pequena, de
5 mm por exemplo, quase
toda a água será retida
pelas copas e de lá
evaporada diretamente. Ou
seja, 100 % de perda por
interceptação.
 Aproximadamente a mesma
quantidade de chuva (5
mm) será perdida de uma
chuva maior, digamos 100
mm. A percentagem de
perda desta última será,
evidentemente, menor (5
%).
Kunert et al. (2015)
Elementos do Ciclo Hidrológico
 Condensação + Precipitação
 Interceptação
 Evaporação + Transpiração
 Infiltração + Percolação
 Runoff (superficial e subterrâneo)
Evaporação/Evapotranspiração
 Evaporação: passagem do estado líquido ao gasoso;
 Evapotranspiração: soma entre a evaporação e a
transpiração das plantas;
 Mede-se a evapotranspiração em campo com o uso de
lisímetros (solos) ou de evaporímetros (superfície da
água);
 É estimada através de fórmulas empíricas
(Thornthwaite, Turc, Penman).
Tanque Evaporimétrico
 Coeficientes: 0,58 – 0,78
 Transpiração
 Evapotranspiração
potencial
 Eq. Thornwaite
0
200000
400000
600000
800000
1000000
1200000
1400000
1600000
1800000
0 200000 400000 600000 800000 1000000 1200000
Evapotranspiração
 Evapotranspiração Potencial (ETP ou de referência ETo)
 Perda de água que ocorrerá na condição ótima de umidade do
solo (déficit = 0)  gramado hipotético, com altura de 0,12 m,
albedo igual a 0,23, e resistência da superfície ao transporte
de vapor d’água igual a 70 s.m-1, bem suprida de umidade, e
em crescimento ativo
 Não leva em conta: Mudanças sazonais na vegetação ou
mudanças de vento ou na umidade relativa
 Evapotranspiração real (ETR):
 Perda de água que ocorre nas condições de campo
 É sempre igual ou menor que a evapotranspiração potencial
 Note 3 curvas no diagrama: precipitação ETR, ETP
 Curvas se separam quando há déficit de umidade do solo
 Depois: as plantas começam a retirarumidade do solo
Capacidade de campo
 O fluxo de água no solo não saturado só ocorre
quando um conteúdo de umidade limite é alcançado.
 Este limite é designado capacidade de campo do
solo em agronomia e de saturação residual do solo
em hidrogeologia.
Condicionantes da Evapotranspiração
 As plantas não podem mais remover a umidade armazenada: a
sucção do solo supera o potencial osmótico da planta.
Ponto de murcha
Condicionantes da Evapotranspiração
 Na estação A que pode considerar-se representativa de uma zona plana
de 100 km2 de extensão, temos os seguintes valores, médias de 30
anos, medidos ou calculados mediante fórmula teórica suficientemente
comprovada:
 Calcular: Evapotranspiração real, sabendo que a profundidade radicular
média é de 0,6 m, o peso específico aparente é 1,4, e a diferença entre
capacidade de campo e ponto de murcha permanente é de 7%. Supor
que no dia 1 de Outubro a reserva de água utilizável está em 50%.
Evapotranspiração: exemplo
Evapotranspiração: exemplo
 Para calcular a evapotranspiração real, devemos primeiro conhecer
o valor da reserva de agua utilizável pelas plantas para calcular o
balanço hidrometeorológico:
 Ru = CC –PMP = 7%
 O volume de água que representa esses 7% é:
 Ru = 0,07x0,6x1,4 = 58,8 mm
 1 mm de chuva = 1000 m3/km2
 Se Ru está em 50% Ru = 29,4 mm
Ex.: Cálculo do mês de novembro:
Runov = Ruoctub + Rnov – ETRnov
EXC
nov = Ruoct +
(Rnov - ETRnov) - Runov
ETRnov= ETPnov porque há água suficiente disponível na zona.
Evapotranspiração: exemplo
Mês P (mm)
ETP
(mm)
Ru
(mm)
Deficit
(mm)
Exced.
(mm)
ETR
(mm)
T
(ºC)
Nº máx de
horas sol
Nº dias
mês
Calculo
de e
Cálculo
de i
Cálculo
de k
ETP
(mm)
Out. 42.9 37.1 35.2 0 0.0 37.1 22.8 12.6 31 108.54 9.95 1.09 117.8
Nov. 42.9 14.3 58.8 0 5.0 14.3 23 13.3 30 111.06 10.08 1.11 123.1
Dez. 39.5 8.7 58.8 0 30.8 8.7 23.2 13.7 31 113.62 10.21 1.18 134
Jan. 31.1 9.5 58.8 0 21.6 9.5 23.7 13.5 31 120.17 10.55 1.16 139.7
Fev. 29.6 20.9 58.8 0 8.7 20.9 23.8 12.9 28 121.51 10.61 1.00 121.9
Mar. 38.3 48.1 49.0 0 0.0 48.1 23.3 12.3 31 114.91 10.28 1.06 121.7
Abr. 40.2 75.7 13.5 0 0.0 75.7 21.9 11.5 30 97.64 9.36 0.96 93.57
Mai. 51.0 114.0 0.0 49.5 0.0 64.5 19.8 10.9 31 74.91 8.03 0.94 70.31
Jun. 46.2 135.0 0.0 88.8 0.0 46.2 17.3 10.6 30 52.53 6.55 0.88 46.4
Jul. 15.2 160.2 0.0 145 0.0 15.2 18.5 10.7 31 62.66 7.25 0.92 57.73
Ago 13.7 134.9 0.0 121.2 0.0 13.7 19.7 11.2 31 73.92 7.97 0.96 71.29
Set 13.0 71.8 0.0 58.8 0.0 13 21.7 11.9 30 95.31 9.23 0.99 94.51
Balanço Hidrometeorológico: exemplo
0.0
20.0
40.0
60.0
80.0
100.0
120.0
140.0
160.0
180.0
Out. Nov. Dez. Jan. Fev. Mar. Abr. Mai. Jun. Jul. Ago Set
Mês
Balanço Hidrometeorológico-Espanha
P (mm)
ETP (mm)
ETR (mm)
Balanço Hidrometeorológico- Ex. 2 Lote1
0.0
20.0
40.0
60.0
80.0
100.0
120.0
140.0
160.0
Out. Nov. Dez. Jan. Fev. Mar. Abr. Mai. Jun. Jul. Ago Set
Mês
P (mm)
ETP (mm)
ETR (mm)
Balanço Hidrometeorológico: exemplo
Compoenentes do Ciclo Hidrológico
 Condensação + Precipitação
 Interceptação
 Evaporação + Transpiração
 Infiltração + Percolação
 Runoff (escoamento superficial e
subterrâneo)
Movimento da Água subterrânea
 Infiltração
 Fluxo entrando na superfície do solo
 Percolação
 Fluxo não saturado vertical descendente
 Interfluxo
 Fluxo saturado suspenso ou não saturado sub-horizontal
 Fluxo subterrâneo
 Fluxo sub-horizontal saturado
Como a água está Armazenada no solo?
 Vamos considerar o solo como uma coleção de partículas de
diferentes tamanhos, os grãos. A água fica armazenada nos
espaços vazios entre os grãos. Esses espaços vazios são
chamados de poros, onde se encontram bolhas de ar e água.
Infiltração e Percolação
Perfil de Água no Subsolo
Água de constituição de minerais
Água capilar
Água Intermediária Vadosa
Água em Poros não conectados
Água Subterrânea
Umidade do solo
Z
o
n
a
 I
n
te
rs
ti
c
ia
l
S
a
tu
ra
d
o
N
ã
o
 s
a
tu
ra
d
o
Samsung
Caixa de texto
Ru= Cc - Pm
Samsung
Texto
Cc - capacidade de de campo
Samsung
Texto
Pm - ponto de murcha
Samsung
Texto
Ru - reserva útil
Infiltração
Fatores que influenciam a infiltração
• Declividade do terreno • Seleção
• Grau de saturação • Forma
• Porosidade • Capilaridade
• Permeabilidade • Vegetação
• Empacotamento • Uso do solo
http://earthguide.ucsd.edu/earthguide/diagrams/groundwater/
 aumenta a permeabilidade do solo;
 perda de água do solo retirada pelas raízes;
 retenção de água da chuva pelas folhas das
árvores.
Fatores que influenciam a infiltração:
vegetação
 Tipos de vegetação:
 Xerófitas: raízes curtas, utilizam pouca água  cactos;
 Mesófitas: raízes mais longas, até 6 metros  arbustos e
árvores mais comuns (pinheiros, oitis, leguminosas em
geral);
 Freatófitas: usam água da franja capilar, algumas plantas
possuem raízes pouco profundas (palmeiras, buritis)
outras possuem raízes longas, pivotantes, (eucaliptos e
cedro) consideradas como bombas naturais muito
eficientes.
Infiltração: Tipos de vegetação
Xerófitas: raízes rasas,
espalhadas; folhas carnosas
Freatófitas: sistema de raízes
capta o NF (ex.: eucaliptos, palmeiras)
Hidrófitas: plantas aquáticas
(ex.: vitória régia, nenúfar)
Mesófitas: plantas mais comuns,
adaptam-se a condições secas ou
úmidas. Tomam a água da zona
de unidade do solo (Ru)
Medição da Infiltração: lisímetros
Obtém-se a medida de
Evapotranspiração de
referência (ET0) pela
diferença de volume/peso
do que entra no solo
e o que é pesado
Borma e Rennó (2013)
Infiltrômetro de anel duplo
IPH, 2009
Engecorps-Walm, 2018
Medição da Infiltração
Infiltrômetro de Guelph
IPH, 2009
Engecorps-Walm
2018
Medição da Infiltração
Capacidade de infiltração
 A água que chega à superfície do solo eventualmente se
escoa (runoff)
 A água que chega à superfície do solo a uma taxa
constante infiltra-se a uma taxa que decresce com o
tempo até um limite.
 Essa taxa limite (quando o solo está com maior umidade)
é chamada capacidade de infiltração do solo.
Uma camada de solo argiloso, cuja capacidade de infiltração
na condição de saturação é de 4 mm.hora-1, está saturado e
recebendo chuva com intensidade de 27 mm.hora-1. Qual é o
escoamento (litros por segundo) que está sendo gerado em uma
área de 10m2 deste solo, considerando que está saturado?
Exercício
Samsung
Texto
1 mm = 1 litro por m2
Infiltração e o tipo de solo
Infiltração: exemplo
 Uma das primeiras tentativas de estimar a capacidade de infiltração
(fc) do solo foi proposta por Horton (1933)
 Horton observou que fc diminui exponencialmente de uma taxa
máxima fc0 até uma taxa final estabilizada (fcf):
 Em qualquer ponto da chuva, a
infiltração será menor ou igual que a
intensidade da chuva i(t) e fc
f = fc para i > fc
f = i para i < fc
onde:
f = taxa real de infiltração (mm/h)
i = intensidade da chuva (mm/h)
 f = taxa de infiltração (mm/hora)
 fcf = taxa de infiltração em condição de saturação
(mm/hora)
 fco = taxa de infiltração inicial (mm/hora)
 t = tempo (minutos)
 k = parâmetro que deve ser determinado a partir de
medições no campo (1/minuto)
Equação de Horton
𝑓𝑐 = fcf + (fco- fcf )e
-kt
Fatores que influenciam a infiltração:
Tipo de drenagem
Componentes do Ciclo Hidrológico
 Condensação + Precipitação
 Interceptação
 Evaporação + Transpiração
 Infiltração + Percolação
 Runoff (escoamento superficial e
subterrâneo)
 Também chamado de deflúvio ou runoff é o processo
pelo qual a água de chuva precipitada na superfície da
Terra flui pela ação da gravidade, das partes mais
altas para as mais baixas, nos leitos dos rios e
riachos.
 É função da intensidade e duração da chuva,
permeabilidade do terreno, tipo de vegetação, área da
bacia de drenagem, distribuição da precipitação,
geometria dos canais, profundidade do nível das
águas subterrâneas e declividade do terreno.
 O termo é porvezes empregado como sinônimo de
escoamento superficial, o que pode levar a confusões.
Escoamento da água (runoff)
Escoamento ou runoff
 É medido através de uma seção transversal do leito de
um rio ou riacho, denominado de posto fluviométrico,
usando medidores de velocidade (molinetes). O produto
da velocidade média do fluxo pela área da seção
transversal do leito fornece a descarga do rio.
Escoamento superficial
 Q = 0,275. C . i .A
Com :
 Q = vazão (m3/s)
 C = coeficiente de deflúvio Runoff
 i = intensidade da chuva (mm/h)
 A = área da bacia (km2)
Predição de runoff de pico: MÉTODO RACIONAL
Tempo de concentração
Tempo de concentração (tc): tempo que leva para uma gota
de água leva para chegar da parte mais distante da bacia ao
exutório
FÓRMULA EMPÍRICA para o tc aproximado
t – tempo (h)
L – comprimento do canal (ft)
H – diferença de altitude do divisor ao exutório
Se a duração da chuva é menor que ‘c’ o método (racional)
indica um pico muito alto
n
T
R 






1
11
Supondo-se T = 100 anos, então:
Se n = 10 anos, então R =
10%
Se n = 50 anos, então R =
40%
Tempo de retorno
Escoamento superficial:
mensuração e coeficiente de deflúvio
 Válido se a chuva tem
duração maior que o tempo
de concentração (tc):

:)(57385,0
2
onde
I
L
tc
 tc = tempo de concentração em
minutos.
 L = Extensão do curso d´água em
km.
 I = Declividade do curso d´água em
metros por mil metros(‰).
Tempo de concentração através do ábaco
Componentes do Hidrograma
 Hidrogramas podem ser divididos em 3
componentes:
 Runoff (fluxo superficial + fluxo subterrâneo)
 Interfluxo (fluxo sub-horizontal insaturado)
 Fluxo de base (fluxo de água subterrânea)
 Cada componente tem uma taxa de
decaimento (recessão) característico.
Bacias
http://www.bsatroop257.org/Documents/Summer%20Camp/Topographic%20map%20of%20Bartle.jpg
Bacias
http://www.bsatroop257.org/Documents/Summer%20Camp/Topographic%20map%20of%20Bartle.jpg
Régua limnimétrica
Régua limnimétrica
http://arquivos.ana.gov.br/infohidrologicas/cadastro/OrientacoesParaConsistenciaDadosFluviometricos-VersaoJul12.pdf
Limnígrafo
http://gallatin.humboldt.edu/~brad/nws/assets/drum-recorder.jpg
Hidrograma do rio
http://cires.colorado.edu/lewis/epob4030/Figures/UseandProtectionofWaters/figures/ColoradoRiverHydrograph.gif
Hidrograma do poço
http://wy.water.usgs.gov/news/archives/090100b.htm
Hidrograma do poço
Aforos
 Medir v a
diferentes
profundidades
 Q = v*A
 Curva-chave:
 Q vs. Nível
http://www.co.jefferson.wa.us/naturalresources/Images/StreamGauging.jpg
Curva-chave
Fluxo de base
 o declínio do fluxo em um curso de água em ausência de
Entradas é chamado recessão
 Empiricamente, as curvas de recessão são funções de
decaimento exponencial Q = Qoe
-kt.
 Depois de longos períodos sem chuva,a taxa de recessão
é chamada Fluxo de base e é característica do sistema
aquífero alimentando o curso de água.
 A constante de recessão da água subterrânea é dada
pela equação k = ln(Qo/Q)/t
Fluxo de base  O fluxo de base é de difícil
determinação.
 Medido como a diferença no
fluxo em 2 pontos se não há
outras contribuições no
trecho (difícil…)
 Em geral estimamos de
hidrogramas
 O hidrograma sem fluxo
superficial e recarga exibe
decaimento exponencial
 Função da:
 TOPOGRAFIA
 PADRÃO DE DRENAGEM
 TIPO DE SOLO
 GEOLOGIA
 As curvas são semelhantes
ano a ano
 Normalmente temos dados de vazão e queremos encontrar k para
fazer predições futuras
Q = Qoe
-at
 Dividir por Qo:
Q0 - tempo de descarga APÓS a recessão começar
 Tomar o log em ambos lados:
lnQ - lnQo = -kt
 Multiplicar ambos lados por -1:
lnQo - lnQ = kt
 Re-arranjar: (para resolver para obter a declividade no papolog)
 k é igual a 1 no tempo necessário para Q decrescer um ciclo
logarítmico: k = 1/tln
Análise de Hidrogramas
kt
0
e
Q
Q 
t
/Q)ln(Q
k 0
Análise de Hidrogramas
 Ponto A: é a mínima Q
gradiente é determinado
da taxa de recessão
 Ponto B: é a máxima Q
 Ponto C: é Q0 no tempo
T* depois do pico:
T* = An
onde A é a área de drenagem e n é
um expoente empírico.
Se A é dado em km2, n = 0.14
Se A é dado em milha2, n = 0.20tempo
V
a
z
ã
o
A
B
C
T*
Portanto o ponto C é o início da recessão Q0
É difícil medir o início da recessão.
Regra: Começa quando D = A0,2
D: dias entre o pico e o fim do fluxo
Superficial
A: área da bacia (milhas quadradas)
Análise de
Hidrogramas
 Em base 10:
 Dado que:
 E que k = 1 no tempo para Q decrescer um ciclo
logarítmico de base 10:
k = 1/tlog
 Então temos que:
 Ou seja, Q = Q0 quando t = 0 e
t = tlog quando Q = 0,1Q0
Análise de Hidrogramas
logt
-t
010QQ 
kt-
0
10
Q
Q

Análise de Hidrogramas
logt
-t
010QQ 
Água subterrânea
total que pode fluir
no final da
recessão, vR:
Água subterrânea
total que pode fluir
no início da
recessão, vtp:
Fluxo subterrâneo
 O fluxo subterrâneo se move através de
diferentes materiais geológicos a diferentes
taxas conforme a sua permeabilidade (K),
determinada experimentalmente em campo ou
laboratório
 K varia de 10 m/s a 10–14 m/s
 Modelos conceituais podem ser simples ou
complexos
 É muito difícil predizer o comportamento
hidrogeológico devido a heterogeneidades e outras
características dos aquíferos ou dos fluidos
percolantes
	Componentes balanço hídrico
	1. Condensação
	medição da precipitação
	Precipitação-processamento
	Precipitação - estatística
	Precipitação - métodos
	2. Interceptação
	3. Evapotranspiração
	Evapotranspiração Potencial
	Capacidade de campo
	ETP exemplo
	Balanço hidrométrico exemplo
	4. Infiltração
	Fatores de influência
	medição da infiltração
	capacidade de infiltração
	Infiltração x solo
	Infiltração x padrão drenagem
	5. Runoff- Escoam. sup e sub
	tempo de concentração
	tempo de retorno
	mensuração e coef deflúvio
	componentes do hidrograma
	hidrograma do rio
	Hidrograma do poço
	Fluxo de base
	Análise de hidrogramas
